Hướng Dẫn Cài Đặt Van Tuyến Tính 4–20mA Điều Khiển Điện
Hướng dẫn cài đặt van điều khiển điện tuyến tính 4–20mA, cấu hình actuator, đấu nối cảm biến áp suất, PLC, tín hiệu điều khiển và phản hồi vị trí.
- SP



Hướng dẫn sửa chữa van điều khiển tuyến tính thực tế trong nhà máy: 12 lỗi và cách xử lý

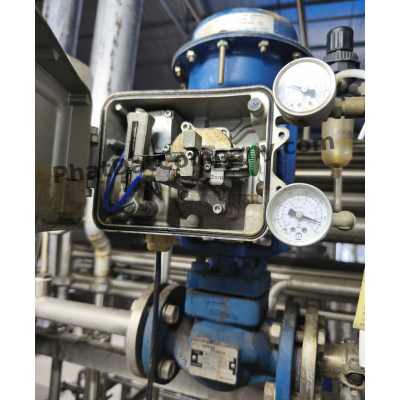

Hình ảnh thực tế quá trình sửa chữa van điều khiển tuyến tính, kiểm tra cơ cấu positioner, khí nén và hành trình van trước khi đưa vào vận hành lại.

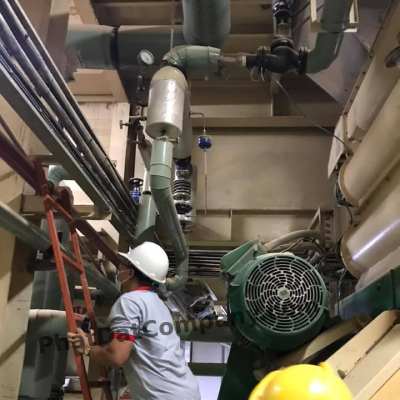

Hình ảnh kiểm tra van tuyến tính tại Phát Đạt Company. Kỹ thuật viên tập trung kiểm tra actuator, positioner và cơ cấu chuyển động để xác định nguyên nhân van hoạt động không đúng yêu cầu.
Vì sao van điều khiển tuyến tính hay bị lỗi?
Van tuyến tính là thiết bị hoạt động liên tục trong môi trường:
Sau thời gian dài, việc hư hỏng là bình thường.
Quan trọng là xác định đúng lỗi.

Kiểm tra thực tế van điều khiển tuyến tính trước khi sửa chữa
12 lỗi thực tế và cách xử lý
1. Van không mở
Dấu hiệu:
Nguyên nhân:
Cách xử lý:
2. Van không đóng
Dấu hiệu:
van luôn mở.
Nguyên nhân:
Cách xử lý:
3. Van bị kẹt hành trình
Dấu hiệu:
van chạy nửa chừng rồi dừng.
Nguyên nhân:
Cách xử lý:
tháo vệ sinh.
Quy trình tháo actuator và vệ sinh thân van thực tế
Khi van cầu điều khiển tuyến tính bị kẹt, chạy giật hoặc đóng không kín, quy trình kiểm tra thực tế thường bắt đầu bằng việc tháo actuator ra khỏi thân van.
Bước 1: Tháo actuator
Ngắt:
Sau đó:
Lưu ý:
trước khi tháo phải đánh dấu vị trí hành trình để dễ lắp lại.
Sai phổ biến:
tháo khi còn áp.
Rất nguy hiểm.

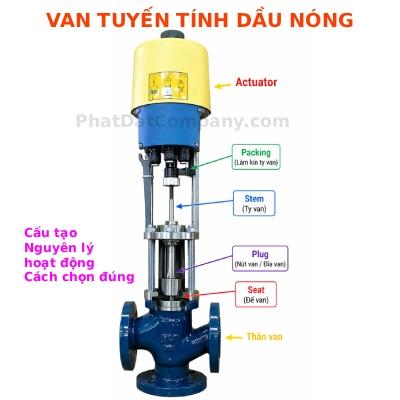

Bước 2: Kiểm tra gioăng (seal, packing, diaphragm)
Các vị trí cần kiểm tra:
Dấu hiệu hư:
Nếu gioăng hư:
van dễ bị:

Kiểm tra gioăng, packing và seal là bước quan trọng khi sửa van tuyến tính
Bước 3: Vệ sinh thân van
Đây là bước rất quan trọng.
Làm sạch:
Các chất bẩn thường gặp:
Nếu không vệ sinh kỹ:
van sẽ tiếp tục bị:
Thực tế nhiều trường hợp chỉ cần vệ sinh là chạy lại tốt.
Bước 4: Lắp lại và test hành trình
Sau khi lắp lại:
cấp khí test.
Kiểm tra:
Nếu:
4mA = đóng đúng
20mA = mở đúng
thì van hoạt động bình thường.
Nếu sai:
cần calibrate lại positioner.
Kinh nghiệm thực tế
Trong thực tế, rất nhiều van bị đánh giá là “hỏng” nhưng sau khi:
thì hoạt động bình thường.
Điều này giúp tiết kiệm chi phí thay mới rất lớn.
4. Van bị leak khi đóng kín
Dấu hiệu:
đóng rồi vẫn còn hơi qua.
Nguyên nhân:
Cách xử lý:
lap seat hoặc thay trim.
5. Van rung liên tục (Hunting)
Đây là lỗi phổ biến nhất.
Nguyên nhân:
Cách xử lý:

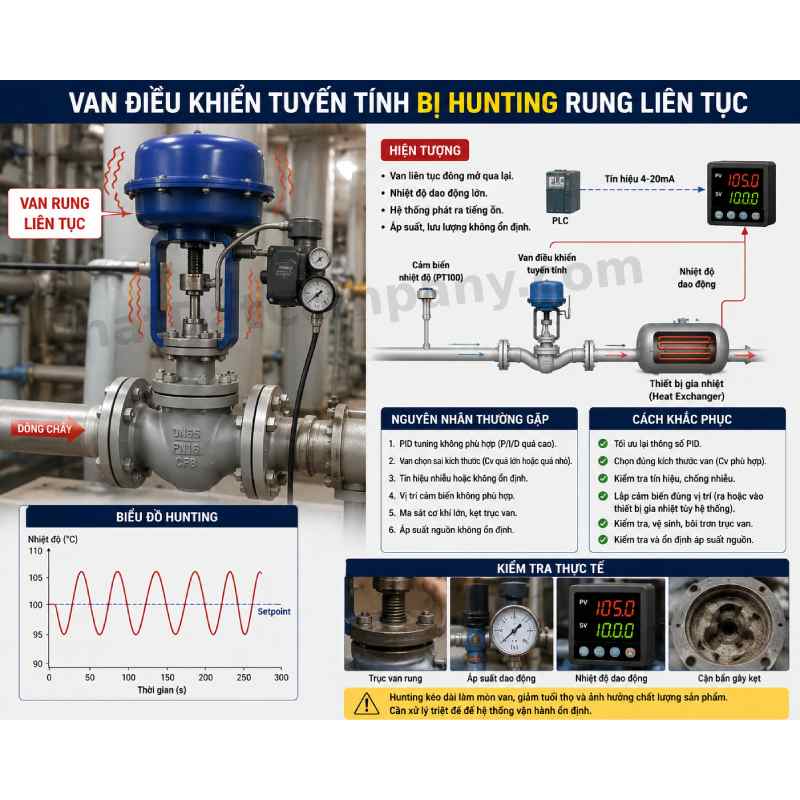

Lỗi hunting thực tế thường gặp trên van tuyến tính
6. Van mở không hết hành trình
Nguyên nhân:
7. Van đóng không hết hành trình
Nguyên nhân:
8. Positioner không nhận tín hiệu 4-20mA
Nguyên nhân:
Cách xử lý:
đo loop current.

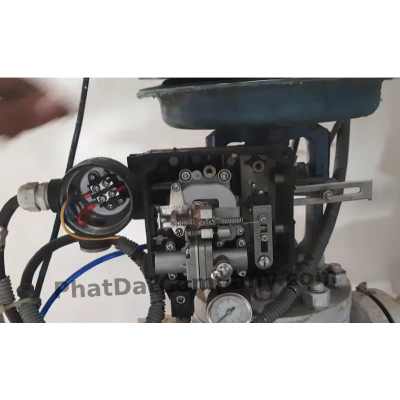

Bộ định vị van Positioner có nhiệm vụ điều khiển và điều chỉnh vị trí của actuator theo tín hiệu điều khiển. Khi Positioner bị lỗi, van có thể không nhận tín hiệu, phản hồi sai vị trí hoặc hoạt động không đúng yêu cầu của hệ thống.
Một số trường hợp cần kiểm tra hoặc thay thế Positioner:
Positioner không nhận tín hiệu điều khiển 4–20mA.
Tín hiệu đầu vào thay đổi nhưng phản hồi vị trí không tương ứng.
Positioner báo lỗi hoặc hoạt động không ổn định.
Thiết bị bị hư hỏng hoặc cần thay bằng model tương thích.
1. Kiểm tra thiết bị hiện tại
Ghi nhận hãng sản xuất, model, kiểu kết nối, tín hiệu điều khiển, nguồn cấp và phương thức phản hồi vị trí. Đối chiếu tài liệu kỹ thuật của thiết bị trước khi lựa chọn phương án thay thế.
2. Kiểm tra tính tương thích
Positioner mới cần phù hợp với actuator, cơ cấu truyền động, kiểu phản hồi vị trí và yêu cầu điều khiển của hệ thống. Không nên chỉ lựa chọn theo hình dáng bên ngoài hoặc kích thước lắp đặt.
3. Kiểm tra kết nối điện và khí nén
Đối chiếu sơ đồ đấu nối của đúng model Positioner. Các đầu nối tín hiệu, nguồn cấp, khí cấp và đường khí điều khiển phải được xác định theo tài liệu của nhà sản xuất.
4. Kiểm tra sau khi lắp đặt
Các hạng mục cần được kỹ thuật viên kiểm tra gồm:
Tín hiệu điều khiển đầu vào.
Tín hiệu phản hồi vị trí.
Dải hành trình đóng và mở.
Chiều tác động của actuator.
Tình trạng rò rỉ khí và độ ổn định khi vận hành.
5. Hiệu chuẩn Positioner
Việc hiệu chuẩn cần căn cứ vào model, cấu hình actuator và dải hành trình thực tế. Không sử dụng chung một bộ thông số hiệu chuẩn cho tất cả các loại Positioner.
Lưu ý an toàn: Việc tháo, lắp Positioner trên hệ thống công nghiệp cần do kỹ thuật viên có chuyên môn thực hiện, sau khi thiết bị và đường ống được cô lập, kiểm soát nguồn điện, khí nén và áp suất theo quy trình an toàn. Luôn tuân thủ tài liệu hướng dẫn của nhà sản xuất.
9. Positioner lệch calibration
Dấu hiệu:
4mA không về 0%
20mA không lên 100%
Cách xử lý:
re-calibrate.
10. Actuator xì khí
Nguyên nhân:
11. PT100 đọc sai nhiệt
Nguyên nhân:
Làm van điều khiển sai.
12. Van đóng mở giật
Nguyên nhân:
Kinh nghiệm thực tế
Trong thực tế nhà máy lò hơi, thực phẩm và gia nhiệt:
70% lỗi không nằm ở thân van.
Mà nằm ở:
Rất nhiều khách thay van mới nhưng lỗi vẫn còn.
Vì nguyên nhân thật nằm ở hệ thống.

Positioner là vị trí gây lỗi phổ biến nhất trong thực tế
Khi nào nên sửa? Khi nào nên thay?
Tình trạng | Sửa | Thay |
|---|---|---|
| Leak nhẹ | ✔ | |
| Positioner lỗi | ✔ | |
| Diaphragm rách | ✔ | |
| Stem cong | ✔ | |
| Seat mòn nặng | ✔ | |
| Body nứt | ✔ |
Nếu van đã hư nặng hoặc chi phí sửa chữa quá cao, bạn có thể tham khảo thêm các dòng van điều khiển tuyến tính để chọn giải pháp thay thế phù hợp cho hệ thống.
Phát Đạt hỗ trợ:
Ứng dụng thực tế:

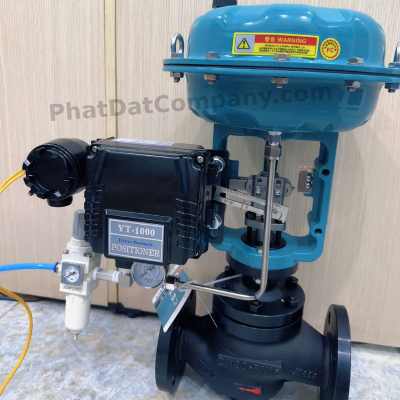

Van tuyến tính được test thực tế trước khi giao
FAQ Câu hỏi thường gặp
Van tuyến tính bị rung có nguy hiểm không?
Có. Hunting kéo dài làm mòn trim rất nhanh.
Van đóng rồi mà vẫn leak là lỗi gì?
Thường là seat hoặc cặn.
Có nên thay mới ngay khi van không chạy?
Không.
Phải kiểm tra positioner trước.
Positioner lỗi có sửa được không?
Có.
Tùy mức độ.
Trong trường hợp cần thay mới, bạn có thể xem trước giá van tuyến tính để so sánh chi phí giữa sửa chữa và đầu tư thiết bị mới.
Van điều khiển tuyến tính của bạn đang bị:
Gửi hình thực tế hoặc model.
Phát Đạt hỗ trợ chẩn đoán đúng lỗi, kiểm tra, sữa chữa…
