Bộ Định Vị Van, 5 Sai Lầm Cần Tránh Khi Chọn Cho Nhà Máy
Bộ định vị van Positioner là thiết bị quan trọng trong hệ thống van điều khiển khí nén, đặc biệt tại các nhà máy sử dụng hơi nóng, lò hơi, thiết bị trao đổi nhiệt, dây chuyền dệt nhuộm, thực phẩm, cao su, gỗ và dầu truyền nhiệt. Khi lựa chọn bộ định vị van Positioner, kỹ sư cần xem xét đồng bộ với loại van tuyến tính, bộ truyền động khí nén, tín hiệu điều khiển và điều kiện vận hành thực tế. Nếu anh/chị đang tìm hiểu các loại van điều khiển và nguyên lý hoạt động, có thể tham khảo thêm bài viết van tuyến tính để có cơ sở lựa chọn thiết bị phù hợp trước khi quyết định mua bộ định vị van.
.jpg)

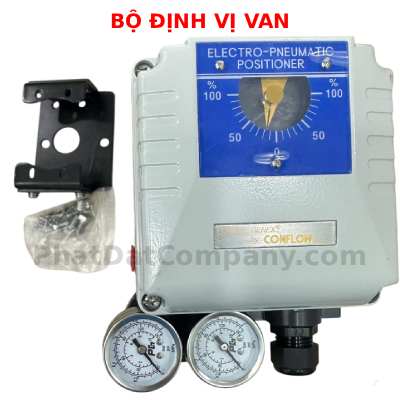

Bộ định vị van là phụ kiện không thể thiếu đối với van tuyến tính.
Chọn đúng Positioner không đơn giản là tìm một thiết bị có tín hiệu 4–20mA hoặc chọn model có giá thấp nhất. Một Positioner chỉ phù hợp khi tương thích với actuator, kiểu chuyển động của van, cơ cấu phản hồi vị trí, nguồn khí nén và điều kiện vận hành thực tế.
Nếu bỏ qua các thông số này, hệ thống có thể gặp tình trạng van không chạy hết hành trình, phản hồi không chính xác, khó hiệu chỉnh hoặc không vận hành như yêu cầu.
Trước khi chọn bộ định vị van Positioner, kỹ sư cần xác định loại van điều khiển đang sử dụng, cơ cấu truyền động và yêu cầu điều chỉnh lưu lượng của hệ thống. Anh/chị có thể tham khảo thêm bài viết 5 loại van tuyến tính phổ biến và cách lựa chọn để hiểu rõ hơn về các loại van và có cơ sở lựa chọn bộ định vị phù hợp với ứng dụng thực tế.
Trong bài viết này, Phát Đạt Company phân tích 5 sai lầm cần tránh khi chọn bộ định vị van Positioner, kèm cách kiểm tra và checklist kỹ thuật giúp kỹ sư, bảo trì và bộ phận mua hàng lựa chọn thiết bị phù hợp hơn.
1. Sai lầm thứ nhất: Chỉ quan tâm đến tín hiệu 4–20mA mà bỏ qua cấu hình Positioner
Vấn đề kỹ sư thường gặp
Khi yêu cầu báo giá, thông tin khách hàng cung cấp đôi khi chỉ gồm:
Những thông tin này chưa đủ để xác định chính xác model cần mua.
Trên thị trường có nhiều loại Positioner cùng nhận tín hiệu 4–20mA nhưng khác nhau về kiểu actuator tương thích, cơ cấu feedback, cấu hình ngõ ra khí, chức năng chẩn đoán và khả năng làm việc trong môi trường đặc biệt.
Ví dụ, một Positioner được thiết kế cho actuator tuyến tính chưa chắc có thể lắp trực tiếp lên actuator quay. Tương tự, một model dành cho actuator single acting chưa chắc phù hợp với actuator double acting.
Vì sao chỉ có thông số 4–20mA là chưa đủ?
Tín hiệu 4–20mA cho biết dạng tín hiệu điều khiển đầu vào, nhưng không xác định toàn bộ cấu hình cơ khí và khí nén của thiết bị.
Khi lựa chọn cần kiểm tra thêm:
Cách xử lý
Trước khi báo giá Positioner 4–20mA, nên yêu cầu khách hàng cung cấp model actuator, model van và hình ảnh nameplate nếu có.
Nếu thiết bị đang sử dụng vẫn còn hoạt động, cần ghi lại model, mã cấu hình, kiểu đấu nối điện và khí nén trước khi thay thế.
Kinh nghiệm kỹ thuật: Không nên chọn Positioner chỉ dựa vào tín hiệu đầu vào. Hãy kiểm tra đồng thời tín hiệu, actuator, feedback và mounting.
2. Sai lầm thứ hai: Không kiểm tra actuator single acting, double acting và kiểu chuyển động
Actuator là bộ truyền động tạo lực để di chuyển van. Positioner điều chỉnh khí nén để actuator đạt vị trí được yêu cầu.
Nếu không xác định đúng actuator, thiết bị có thể không tương thích về ngõ ra khí hoặc cách điều khiển.
Single acting là gì?
Actuator single acting thường sử dụng khí nén cho một chiều chuyển động và lò xo hoặc cơ cấu hồi vị cho chiều ngược lại.
Khi lựa chọn cần xác định:
Lưu ý, fail-open và fail-close là trạng thái dự kiến của van khi mất nguồn năng lượng điều khiển; trạng thái thực tế phụ thuộc thiết kế van, actuator và cách lắp đặt.
Double acting là gì?
Actuator double acting sử dụng khí nén để điều khiển cả hai chiều chuyển động.
Positioner cần có cấu hình ngõ ra khí phù hợp với actuator này. Không nên mặc định mọi Positioner đều có thể chuyển đổi giữa single acting và double acting chỉ bằng cách thay đổi cài đặt.
Linear và rotary khác nhau thế nào?
Linear actuator: tạo chuyển động tịnh tiến, thường gặp ở van cầu điều khiển.
Rotary actuator: tạo chuyển động quay, thường gặp ở van bi và van bướm điều khiển.
Khi thay Positioner, cần xác nhận thiết bị hỗ trợ đúng kiểu chuyển động và có bộ gá lắp tương thích.
Cách xử lý
Trước khi đặt hàng, hãy thu thập:
Không nên suy luận cấu hình chỉ từ hình dáng bên ngoài. Nếu thiếu tài liệu, hãy gửi ảnh nameplate và ảnh tổng thể của actuator cho nhà cung cấp để đối chiếu.

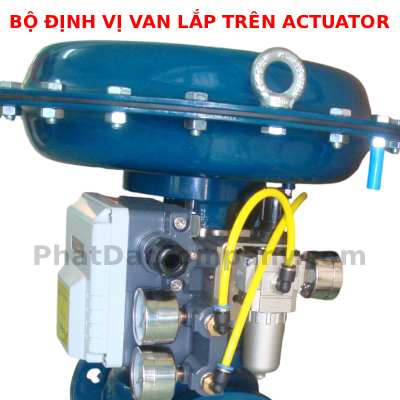

Chọn bộ định vị van cần kiểm tra sự tương thích giữa thiết bị, bộ gá lắp, actuator và van điều khiển.
3. Sai lầm thứ ba: Không kiểm tra hành trình, feedback và bộ gá lắp
Một Positioner có thể đúng tín hiệu điện nhưng vẫn không điều khiển van chính xác nếu feedback hoặc cơ cấu lắp đặt không phù hợp.
Hành trình actuator không tương thích
Với actuator tuyến tính, cần kiểm tra hành trình thực tế của stem và dải hành trình mà Positioner hỗ trợ.
Với actuator quay, cần kiểm tra góc quay và cơ cấu truyền động.
Nếu feedback không được thiết lập đúng, Positioner có thể hiểu sai vị trí van hoặc không hiệu chỉnh được toàn bộ dải làm việc.
Feedback có vai trò gì?
Feedback giúp Positioner xác định vị trí thực tế của actuator hoặc van.
Positioner so sánh vị trí thực tế với điểm đặt. Khi có sai lệch, thiết bị điều chỉnh áp suất khí để đưa actuator về vị trí yêu cầu.
Nếu cơ cấu feedback bị lỏng, lắp sai, lệch hành trình hoặc không tương thích, vòng điều khiển vị trí có thể hoạt động không chính xác.
Bộ gá lắp cũng rất quan trọng
Trước khi mua cần xác nhận:
Không phải mọi Positioner đều có thể lắp trực tiếp lên mọi actuator. Một số trường hợp cần bộ gá hoặc phụ kiện chuyển đổi riêng.
Cách xử lý
Trước khi đặt hàng, nên đối chiếu bản vẽ hoặc tài liệu lắp đặt của Positioner với actuator thực tế.
Sau khi lắp, thực hiện calibration theo hướng dẫn của đúng model. Kiểm tra vị trí yêu cầu và vị trí phản hồi tại các điểm trong dải điều khiển, thay vì chỉ xác nhận van có thể đóng và mở.

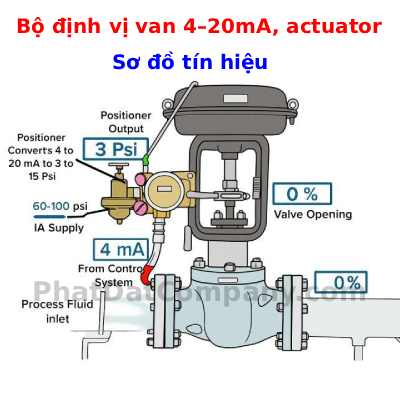

Bộ định vị van Positioner so sánh điểm đặt với vị trí thực tế để điều chỉnh actuator theo cấu hình thiết bị.
4. Sai lầm thứ tư: Bỏ qua chất lượng khí nén và điều kiện vận hành
Positioner điện – khí nén cần nguồn khí phù hợp để điều khiển actuator. Nếu nguồn khí không đáp ứng yêu cầu, van có thể phản hồi chậm, không đạt hành trình hoặc hoạt động thiếu ổn định.
Các vấn đề cần kiểm tra
Áp suất khí không phù hợp
Áp suất khí cấp phải nằm trong giới hạn của Positioner và actuator. Không nên sử dụng một giá trị áp suất chung cho mọi model.
Khí nén chứa nước, dầu hoặc bụi
Chất lượng khí kém có thể ảnh hưởng đến các bộ phận khí nén, gây tắc nghẽn hoặc làm thiết bị hoạt động không ổn định.
Điều kiện môi trường khắc nghiệt
Tại các nhà máy có nhiệt độ cao, độ ẩm lớn, rung động hoặc bụi công nghiệp, cần kiểm tra giới hạn môi trường của thiết bị và vị trí lắp đặt.
Ứng dụng hơi nóng và dầu truyền nhiệt
Nhiệt độ môi chất trong đường ống không đồng nghĩa với nhiệt độ môi trường tại Positioner. Cần đánh giá nhiệt truyền từ thân van, khoảng cách lắp đặt, cách nhiệt và giới hạn nhiệt độ do nhà sản xuất quy định.
Ví dụ ứng dụng tại nhà máy
Trong hệ thống điều khiển hơi cho thiết bị trao đổi nhiệt, bộ điều khiển nhiệt độ có thể gửi tín hiệu 4–20mA đến Positioner. Positioner điều chỉnh actuator để thay đổi độ mở van hơi.
Nếu van phản hồi chậm, không nên kết luận ngay Positioner bị hỏng. Cần kiểm tra lần lượt tín hiệu điều khiển, nguồn khí, actuator, feedback, tình trạng cơ khí của van và cài đặt vòng điều khiển.
Đối với hiện tượng van đóng mở liên tục quanh điểm đặt, cần phân biệt lỗi Positioner với lỗi tuning PID, ma sát cơ khí, sizing van hoặc dao động của quá trình.
Cách xử lý

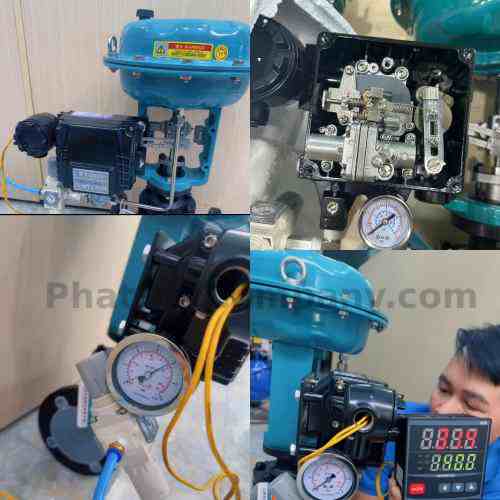

Kiểm tra khí và giá trị áp suất trên đồng hồ áp của bộ định vị van
5. Sai lầm thứ năm: Chỉ so sánh giá mà không so sánh cấu hình và chi phí vận hành
Hai Positioner có cùng tín hiệu 4–20mA chưa chắc tương đương về chức năng hoặc khả năng lắp đặt.
Một thiết bị có giá mua thấp hơn có thể cần thêm bộ gá, phụ kiện hoặc công sức hiệu chỉnh. Ngược lại, một smart positioner có nhiều chức năng không phải lúc nào cũng cần thiết cho hệ thống đơn giản.
Ngoài việc lựa chọn đúng bộ định vị van Positioner, kỹ sư cũng cần xem xét chi phí của toàn bộ cụm van điều khiển, bộ truyền động và phụ kiện đi kèm. Anh/chị có thể tham khảo thêm giá van tuyến tính để có thêm thông tin trước khi so sánh phương án đầu tư cho hệ thống.
Những yếu tố ảnh hưởng đến giá Positioner
Khi nào nên chọn Positioner cơ bản?
Có thể xem xét Positioner cơ bản nếu ứng dụng chỉ cần điều khiển vị trí, không đòi hỏi nhiều chức năng chẩn đoán hoặc truyền thông bổ sung, đồng thời model đáp ứng đầy đủ yêu cầu kỹ thuật.
Khi nào nên cân nhắc Smart Positioner?
Smart positioner phù hợp hơn khi cần các chức năng như auto calibration, hiển thị trạng thái, chẩn đoán hoặc HART, tùy model.
Đối với dây chuyền quan trọng, việc đọc thông số và chẩn đoán có thể hỗ trợ bảo trì. Tuy nhiên, cần xác định tính năng nào thực sự cần thiết thay vì mua thiết bị nhiều chức năng nhưng không sử dụng.
Cách xử lý
Khi nhận báo giá, nên yêu cầu nhà cung cấp xác nhận bằng văn bản:
Chỉ nên so sánh giá sau khi đã đối chiếu cấu hình tương đương.
Bảng so sánh các loại Positioner
Tiêu chí | Pneumatic Positioner | Electro-Pneumatic Positioner | Smart Positioner |
| Tín hiệu đầu vào | Khí nén | Thường là 4–20mA | Thường là 4–20mA, tùy model |
| Điều khiển khí nén | Có | Có | Có |
| Tín hiệu điện | Không nhất thiết | Có | Có |
| Hiệu chỉnh | Theo cấu hình model | Theo cấu hình model | Có thể có auto calibration |
| Chẩn đoán | Tùy thiết kế | Tùy thiết kế | Thường có nhiều tính năng hơn |
| HART | Không mặc định | Tùy model | Tùy model |
| Phù hợp khi | Hệ thống khí nén tương thích | Hệ thống điều khiển analog | Cần thêm chẩn đoán hoặc truyền thông |
Lưu ý: Các nhóm trên có thể chồng lấp. Smart Positioner thường cũng là electro-pneumatic; không nên hiểu ba loại luôn loại trừ nhau.
Checklist trước khi mua bộ định vị van Positioner
Trước khi yêu cầu báo giá, hãy kiểm tra:
1. Model van và actuator.
2. Tín hiệu điều khiển: 4–20mA hay loại khác.
3. Single acting hoặc double acting.
4. Linear hoặc rotary.
5. Hành trình hoặc góc quay.
6. Áp suất khí cấp.
7. Kiểu feedback và bộ gá.
8. Nhiệt độ môi trường, độ ẩm, rung động.
9. Yêu cầu HART, chẩn đoán hoặc Ex/ATEX nếu có.
10. Phụ kiện, bảo hành và thời gian giao hàng.
Nếu chưa biết một thông số, không nên tự điền theo phỏng đoán. Hãy ghi rõ thông tin chưa xác nhận để nhà cung cấp kiểm tra theo model thực tế.
Kinh nghiệm kiểm tra Positioner theo quy trình kỹ thuật
Khi đánh giá một yêu cầu thay thế Positioner, nên đi theo thứ tự:
Van → Actuator → Positioner → Tín hiệu → Nguồn khí → Feedback → Môi trường.
Cách kiểm tra này giúp tránh việc chọn thiết bị theo tên gọi hoặc tín hiệu đầu vào mà bỏ qua khả năng tương thích cơ khí và khí nén.
Ví dụ, khi van không đạt vị trí yêu cầu, cần xác định sai lệch xuất hiện ở đâu:
Đây là quy trình chẩn đoán đề xuất, không phải kết luận rằng mọi sự cố đều xuất phát từ Positioner. Chỉ nên xác nhận nguyên nhân sau khi kiểm tra thực tế và đối chiếu tài liệu của thiết bị.

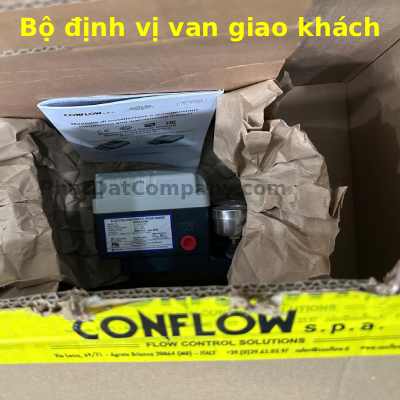

Bộ định vị van giao đến nhà máy khách hàng
Video thực tế về bộ định vị van Positioner
Video do Phát Đạt Company chia sẻ giúp người xem tìm hiểu thêm về bộ định vị van Positioner và các điểm cần quan tâm khi lựa chọn thiết bị cho hệ thống van điều khiển.
Sau khi xem video, kỹ sư nên đối chiếu model thực tế với thông số actuator, tín hiệu điều khiển, nguồn khí, kiểu feedback và yêu cầu lắp đặt. Hình dạng bên ngoài hoặc việc cùng nhận tín hiệu 4–20mA chưa đủ để xác nhận hai Positioner có thể thay thế trực tiếp cho nhau.
Ứng dụng Positioner trong nhà máy công nghiệp
Lò hơi và hệ thống hơi nóng
Positioner có thể phối hợp với van điều khiển hơi để điều tiết lưu lượng theo tín hiệu của bộ điều khiển. Khi lựa chọn, cần xem xét điều kiện làm việc của van, actuator và môi trường tại vị trí lắp Positioner.
Nhà máy dệt nhuộm
Trong các hệ thống gia nhiệt và trao đổi nhiệt, Positioner có thể điều khiển van hơi hoặc van dầu truyền nhiệt theo yêu cầu của hệ thống điều khiển nhiệt độ.
Nhà máy thực phẩm
Positioner có thể được dùng với van điều khiển trong hệ thống gia nhiệt, hơi công nghệ hoặc các quy trình tương thích. Cần kiểm tra thêm yêu cầu vệ sinh và vật liệu của toàn bộ cụm van.
Nhà máy cao su, gỗ và bột mì
Tùy dây chuyền, Positioner có thể được sử dụng với van điều khiển hơi, khí, nước nóng hoặc dầu truyền nhiệt. Cần lựa chọn dựa trên môi chất và điều kiện vận hành thực tế.
Hệ thống dầu truyền nhiệt
Cần kiểm tra nhiệt độ môi trường tại Positioner, nhiệt truyền từ thân van và giới hạn làm việc của actuator. Không nên lấy nhiệt độ dầu trong đường ống làm nhiệt độ môi trường của Positioner.
Phát Đạt Company hỗ trợ kiểm tra những gì?
Khi tiếp nhận yêu cầu tư vấn Positioner, thông tin hữu ích nhất là model và hình ảnh thực tế của van, actuator và Positioner đang sử dụng.
Phát Đạt Company có thể dựa trên thông tin khách hàng cung cấp để đối chiếu các yêu cầu kỹ thuật trước khi đề xuất thiết bị:
Câu hỏi thường gặp về bộ định vị van Positioner
1. Chọn Positioner 4–20mA có cần biết model actuator không?
Có. Model actuator giúp xác định kiểu chuyển động, kiểu tác động, hành trình hoặc góc quay, mounting và cấu hình khí nén tương thích.
2. Positioner single acting có dùng cho actuator double acting không?
Không nên mặc định là dùng được. Cần kiểm tra tài liệu model và cấu hình ngõ ra khí của Positioner trước khi lắp đặt.
3. Vì sao Positioner nhận tín hiệu nhưng van không di chuyển?
Các nguyên nhân có thể gồm nguồn khí không đủ, đường khí bị nghẹt, actuator gặp sự cố, feedback hoặc calibration không đúng, van bị kẹt hay tín hiệu thực tế không như mong muốn. Cần kiểm tra theo trình tự thay vì kết luận ngay thiết bị hỏng.
4. Vì sao van điều khiển đóng mở liên tục quanh điểm đặt?
Hiện tượng hunting có thể liên quan đến tuning PID, ma sát cơ khí, đặc tính van, actuator, Positioner hoặc điều kiện quá trình. Cần kiểm tra toàn bộ vòng điều khiển.
5. Positioner có dùng cho van hơi và dầu truyền nhiệt không?
Có thể dùng khi Positioner, actuator và van được lựa chọn phù hợp. Cần kiểm tra điều kiện môi trường, nhiệt truyền, áp suất khí và giới hạn của từng thiết bị.
6. Smart Positioner có luôn tốt hơn Positioner cơ bản không?
Không nhất thiết. Smart Positioner có thể cung cấp thêm chức năng chẩn đoán và truyền thông, nhưng lựa chọn phù hợp phải dựa trên yêu cầu vận hành, bảo trì và ngân sách của hệ thống.
7. Cần cung cấp thông tin gì để báo giá Positioner?
Nên gửi model van, actuator, tín hiệu điều khiển, kiểu tác động, hành trình hoặc góc quay, áp suất khí, môi chất, điều kiện môi trường và hình ảnh nameplate nếu có.
Kết luận
Năm sai lầm cần tránh khi chọn bộ định vị van Positioner là:
Muốn lựa chọn đúng, cần xem Positioner là một phần của cụm van điều khiển – actuator – tín hiệu – khí nén – feedback, không phải một thiết bị độc lập.
