Van Tuyến Tính Không Chạy? 7 Nguyên Nhân Thường Gặp Và Cách Kiểm Tra | Phát Đạt

Van tuyến tính không chạy? 7 nguyên nhân và cách kiểm tra

Mục Lục

1. Van tuyến tính không chạy là gì?

2. Dấu hiệu nhận biết

3. 7 nguyên nhân thường gặp

4. Cách kiểm tra từng bước

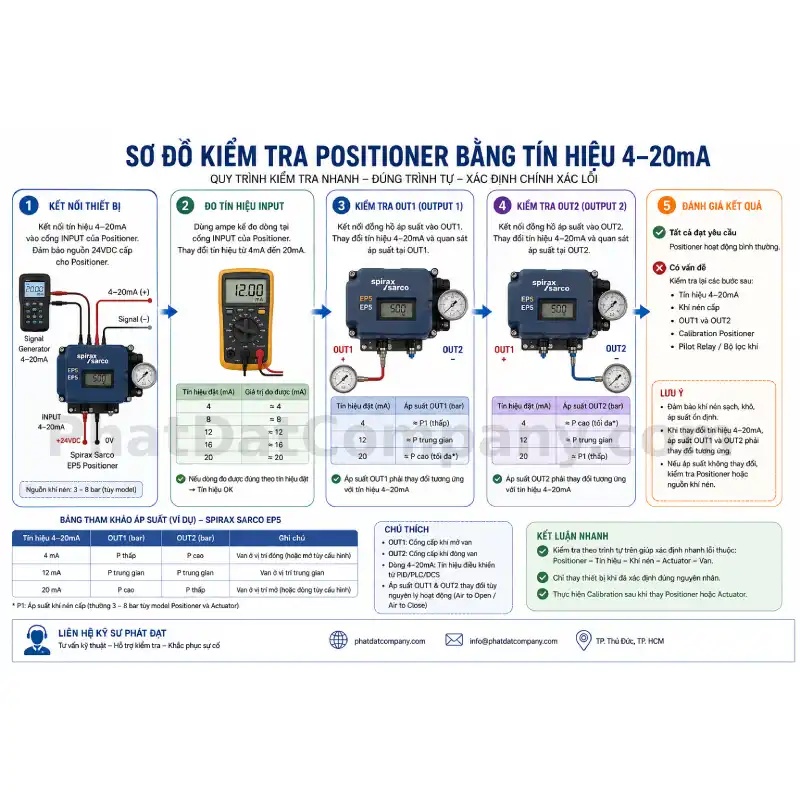

5. Sơ đồ kiểm tra Positioner

6. Khi nào cần thay Positioner?

7. Khi nào cần thay Actuator?

8. Khi nào phải thay cả van?

9. Sai lầm thường gặp

10. Kinh nghiệm kỹ sư Phát Đạt

11. Câu hỏi thường gặp

12. Liên hệ kỹ sư Phát Đạt

Van tuyến tính không chạy là gì?

Van tuyến tính không chạy là tình trạng van điều khiển tuyến tính không thực hiện được chuyển động đóng/mở theo tín hiệu điều khiển từ PLC, DCS hoặc bộ điều khiển PID. Khi hệ thống thay đổi tín hiệu 4–20mA, ty van không di chuyển, lưu lượng hơi hoặc dầu nóng không thay đổi và quá trình điều khiển nhiệt độ, áp suất hoặc lưu lượng bị mất tác dụng.

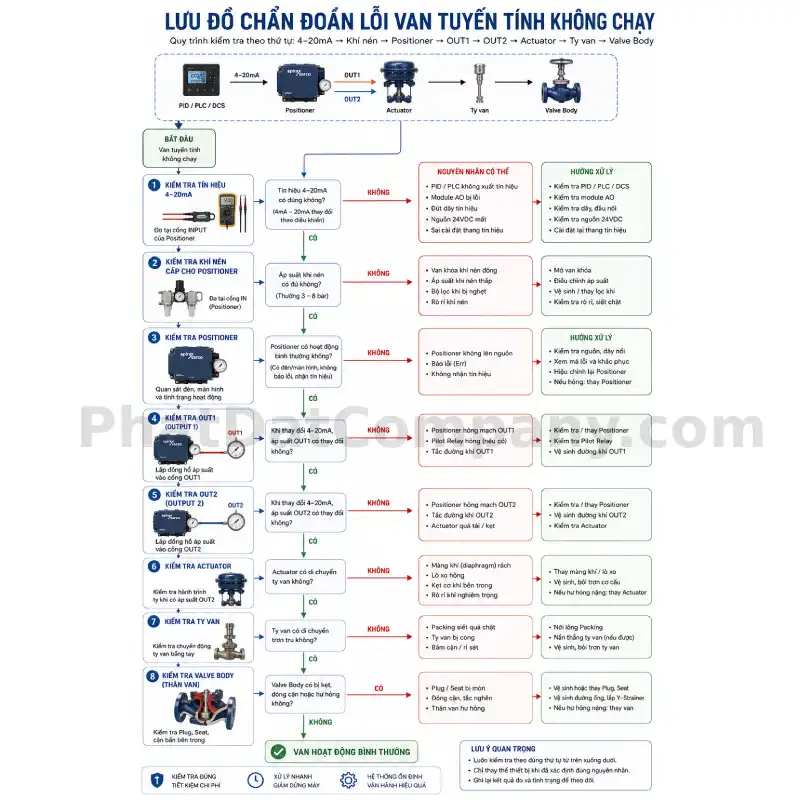

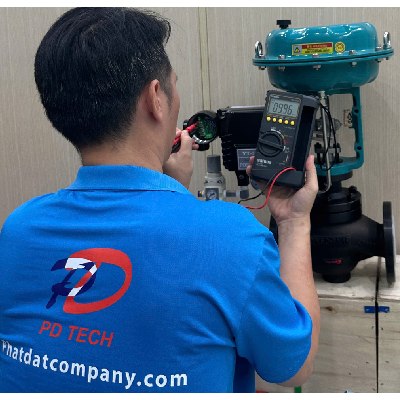

Quy trình kiểm tra van tuyến tính không chạy trước khi thay Positioner hoặc thay van mới.

Trong thực tế nhà máy, hiện tượng này thường được gọi bằng nhiều cách khác nhau như:

• Van điều khiển tuyến tính không chạy
• Van control không hoạt động
• Van khí nén không mở
• Van không nhận tín hiệu 4–20mA
• Positioner không ra khí
• Actuator không phản hồi

Đây là một trong những sự cố phổ biến nhất đối với các hệ thống Heat Exchanger, bồn gia nhiệt, nồi hấp, máy sấy, lò hơi và dây chuyền điều khiển nhiệt độ bằng hơi.

Dấu hiệu nhận biết van tuyến tính không chạy

Kỹ sư vận hành có thể nhận biết sự cố thông qua các biểu hiện sau:

• Có tín hiệu điều khiển 4–20mA nhưng ty van đứng yên.
• Positioner sáng đèn nhưng không ra khí ở cổng OUT1/OUT2.
• Đồng hồ áp suất khí nén không thay đổi khi thay đổi tín hiệu.
• Van luôn ở trạng thái đóng hoặc mở hoàn toàn.
• Nhiệt độ hệ thống không tăng hoặc không giảm theo giá trị cài đặt.
• PLC báo lỗi điều khiển van.
• Actuator không phản hồi dù nguồn khí nén vẫn có.

Trong nhiều trường hợp, người vận hành thường cho rằng Positioner đã hỏng và thay mới ngay. Tuy nhiên, theo kinh nghiệm thực tế của kỹ sư Phát Đạt, không phải lúc nào van không chạy cũng do Positioner. Nguyên nhân có thể nằm ở tín hiệu điều khiển, nguồn khí nén, Actuator, cơ cấu ty van hoặc thân van bị kẹt.

Van không chạy khác gì van chạy nhưng điều khiển không ổn định?

Việc phân biệt đúng hiện tượng giúp xác định nguyên nhân nhanh hơn và tránh thay thế thiết bị không cần thiết.

Tại sao cần kiểm tra trước khi thay Positioner?

Một bộ Positioner điện–khí nén có giá trị không nhỏ, trong khi nhiều trường hợp lỗi thực tế chỉ là:

• Mất tín hiệu 4–20mA từ PID/PLC.
• Mất khí nén cấp 5–6 bar.
• Bộ lọc khí bị nghẹt.
• Ống khí OUT1 hoặc OUT2 bị tuột.
• Actuator bị kẹt cơ khí do lâu ngày không vận hành.
• Positioner bị sai Calibration sau khi bảo trì.

Vì vậy, quy trình chuẩn trong nhà máy luôn là:

Quy trình kiểm tra nhanh

5 phút

4–20mA

Khí nén

Positioner

OUT1 / OUT2

Actuator

Ty van

Valve Body

Kiểm tra theo đúng thứ tự để tránh tháo van hoặc thay Positioner khi nguyên nhân thực tế nằm ở nguồn tín hiệu hoặc khí nén.

Chỉ sau khi kiểm tra đầy đủ các bước trên mới nên kết luận Positioner hỏng, Actuator hỏng hay phải thay cả van.

Kinh nghiệm thực tế từ kỹ sư Phát Đạt

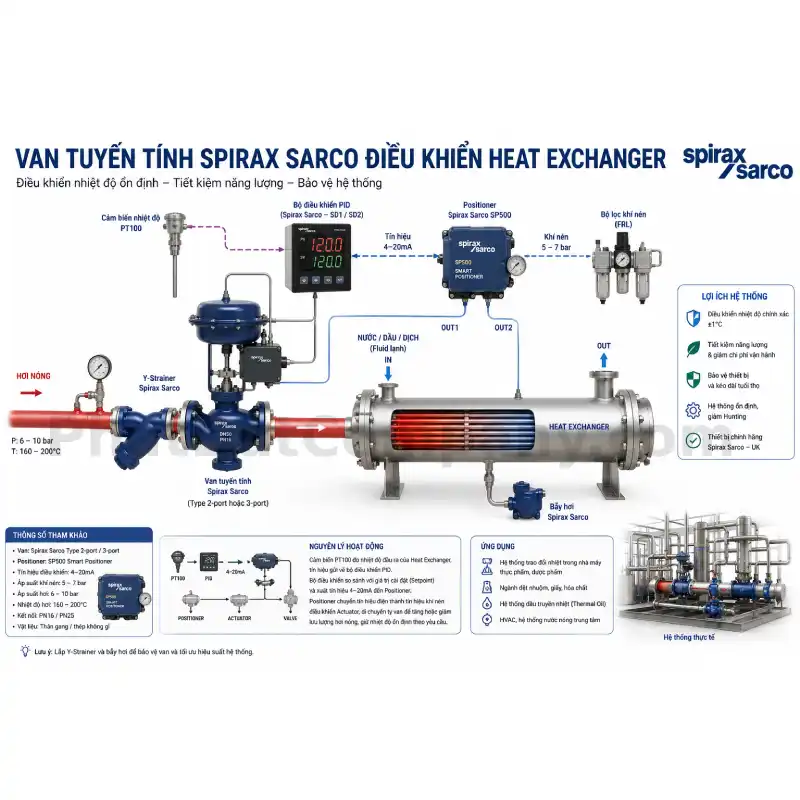

Trong một hệ thống van tuyến tính DN50 điều khiển hơi cho Heat Exchanger, nhà máy phản ánh hiện tượng:

• PID xuất 19mA.
• Positioner có nguồn.
• Ty van không di chuyển.

Sau khi kiểm tra, kỹ sư phát hiện khí nén cấp vào Positioner đã bị khóa. Khi mở lại nguồn khí, van hoạt động bình thường mà không cần thay bất kỳ thiết bị nào.

Trường hợp khác, Positioner hoàn toàn không ra khí dù đã có tín hiệu 4–20mA. Đo áp suất tại cổng OUT2 = 0 bar, kiểm tra tiếp mới phát hiện màng Pilot Relay bên trong Positioner bị hỏng. Lúc này chỉ cần thay bộ Positioner, không cần thay cả van.

Những tình huống này cho thấy việc kiểm tra đúng quy trình có thể giúp nhà máy tiết kiệm đáng kể chi phí và thời gian dừng máy.

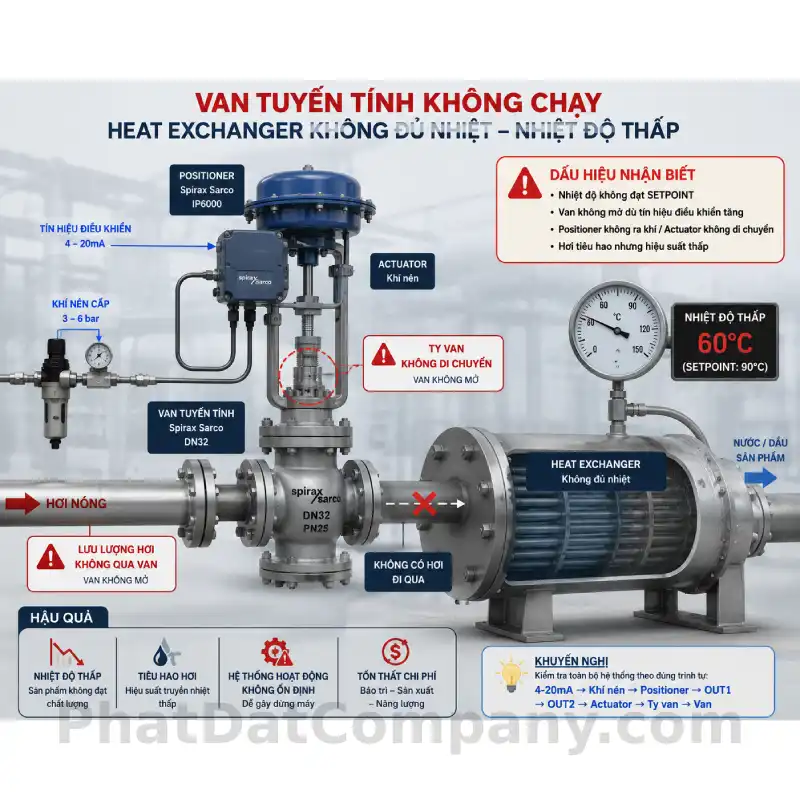

Vị trí chèn hình: Ngay dưới phần này, chèn hình “Van tuyến tính không chạy – quy trình kiểm tra Positioner, Actuator và tín hiệu 4–20mA” để người đọc dễ hình dung các bước chẩn đoán sự cố trong thực tế nhà máy.

Các dấu hiệu nhận biết van đang bị lỗi

Trong quá trình vận hành hệ thống Heat Exchanger, bồn gia nhiệt, nồi hấp hoặc máy sấy, van điều khiển tuyến tính hiếm khi hỏng hoàn toàn ngay lập tức. Thông thường, thiết bị sẽ xuất hiện những dấu hiệu bất thường trước khi ngừng hoạt động. Việc nhận biết sớm giúp kỹ sư bảo trì kiểm tra đúng vị trí, giảm thời gian dừng máy và tránh thay thế thiết bị không cần thiết.

1. Van không mở

Khi bộ điều khiển PID hoặc PLC tăng tín hiệu điều khiển từ 4 mA lên 20 mA, van vẫn giữ nguyên trạng thái đóng, không có lưu lượng hơi hoặc lưu chất đi qua.

Nguyên nhân có thể gồm:

• Không có tín hiệu 4–20 mA.
• Mất nguồn khí nén.
• Positioner không hoạt động.
• Actuator bị kẹt.
• Ty van bị kẹt trong thân van.

2. Van không đóng

Van luôn ở trạng thái mở dù tín hiệu điều khiển đã giảm về 4 mA hoặc hệ thống yêu cầu đóng hoàn toàn.

Nguyên nhân thường gặp:

• Positioner bị sai Calibration.
• Áp suất khí nén luôn duy trì ở đầu ra.
• Lò xo Actuator bị hỏng.
• Plug hoặc Seat bị mòn.
• Có dị vật kẹt trong thân van.

Nếu tình trạng này kéo dài, hệ thống sẽ tiêu hao hơi liên tục và nhiệt độ vượt quá giá trị cài đặt.

3. Ty van đứng yên

Đây là dấu hiệu dễ nhận biết nhất. Khi thay đổi tín hiệu điều khiển, ty van hoàn toàn không di chuyển.

Cần kiểm tra theo thứ tự:

• Có tín hiệu 4–20 mA hay không.
• Có khí nén cấp vào Positioner không.
• Positioner có tạo áp suất tại OUT1 hoặc OUT2 không.
• Actuator có còn hoạt động không.
• Ty van có bị kẹt cơ khí không.

Không nên tháo thân van ngay khi chưa hoàn thành các bước kiểm tra trên.

4. Có tín hiệu nhưng van không chạy

Đây là trường hợp rất phổ biến trong các nhà máy.

Đo tín hiệu đầu vào thấy:

• 4 mA
• 12 mA
• 20 mA

đều thay đổi bình thường nhưng van vẫn không phản hồi.

Lúc này cần kiểm tra:

• Positioner có nhận đúng tín hiệu không.
• Áp suất khí nén cấp có đủ 3–8 bar không.
• Đồng hồ áp tại OUT1 và OUT2 có thay đổi theo tín hiệu không.
• Actuator có bị kẹt hay rò rỉ màng khí không.

5. Positioner không ra khí

Nếu Positioner nhận tín hiệu điều khiển nhưng OUT1 và OUT2 đều bằng 0 bar, khả năng cao hệ thống đang gặp sự cố.

Các nguyên nhân thường gặp gồm:

• Không có khí nén đầu vào.
• Bộ lọc khí bị tắc.
• Pilot Relay bị hỏng.
• Van điện từ (nếu có) không hoạt động.
• Positioner bị lỗi bên trong.

Đây là trường hợp nên đo áp suất tại OUT1 và OUT2 trước khi quyết định thay Positioner.

6. Van bị Hunting (dao động liên tục)

Van liên tục đóng rồi mở quanh một vị trí, mặc dù nhiệt độ hoặc áp suất chỉ thay đổi rất nhỏ.

Dấu hiệu nhận biết:

• Ty van di chuyển liên tục.
• Đồng hồ áp OUT1 và OUT2 thay đổi liên tục.
• Nhiệt độ không ổn định.
• Van phát tiếng rung nhẹ.

Nguyên nhân thường do:

• PID cài đặt chưa phù hợp.
• Chọn sai hệ số Cv/Kvs.
• Positioner chưa hiệu chỉnh.
• Khí nén cấp không ổn định.

7. Van rung bất thường

Van rung mạnh trong quá trình điều khiển là dấu hiệu không nên bỏ qua vì có thể làm giảm tuổi thọ của Seat, Plug và Actuator.

Các nguyên nhân thường gặp:

• Lưu lượng hơi quá lớn.
• Chênh áp vượt giới hạn thiết kế.
• Xâm thực (Cavitation) hoặc Flashing (đối với chất lỏng).
• Đường ống rung truyền sang van.
• Van được chọn quá lớn so với lưu lượng thực tế.

Nếu không xử lý sớm, hiện tượng rung có thể làm hỏng Positioner, lỏng các khớp nối và tăng chi phí bảo trì.

Bảng tổng hợp dấu hiệu và nguyên nhân

Kinh nghiệm  Khi gặp sự cố van tuyến tính, đừng vội kết luận Positioner hỏng hoặc thay cả bộ van. Trong nhiều trường hợp, chỉ cần kiểm tra theo đúng trình tự Tín hiệu 4–20 mA → Khí nén → Positioner → OUT1/OUT2 → Actuator → Ty van → Thân van là có thể xác định chính xác nguyên nhân và khắc phục với chi phí thấp nhất. Đây cũng là quy trình chẩn đoán được nhiều nhà máy áp dụng để giảm thời gian dừng máy và tránh thay thế thiết bị không cần thiết.

7 nguyên nhân van tuyến tính không chạy

Trong thực tế vận hành nhà máy, van điều khiển tuyến tính không chạy không đồng nghĩa với việc van hoặc Positioner đã hỏng. Theo kinh nghiệm xử lý sự cố của kỹ sư Phát Đạt, phần lớn nguyên nhân xuất phát từ tín hiệu điều khiển, nguồn khí nén hoặc cài đặt hệ thống, thay vì thân van.

Dưới đây là 7 nguyên nhân phổ biến nhất và cách kiểm tra theo đúng quy trình kỹ thuật.

Nguyên nhân 1: Không có tín hiệu 4–20mA

Tín hiệu 4–20mA là "mệnh lệnh" điều khiển Positioner. Nếu Positioner không nhận được tín hiệu này, van sẽ không thể đóng hoặc mở, dù nguồn khí nén và Actuator vẫn hoạt động bình thường.

Đây là nguyên nhân phổ biến nhất khi kỹ sư bảo trì nhận được phản ánh "van không chạy".

Dấu hiệu nhận biết

• Van hoàn toàn không phản hồi khi thay đổi nhiệt độ cài đặt.
• Ty van đứng yên.
• Positioner không thay đổi áp suất đầu ra.
• Đồng hồ áp tại OUT1 và OUT2 không thay đổi.
• PLC hoặc PID có thể báo lỗi tín hiệu Analog Output.

Nguyên nhân 1: Không có tín hiệu 4–20mA

• Bộ điều khiển PID không xuất tín hiệu.
• PLC hoặc DCS bị lỗi ngõ ra Analog Output.
• Đứt dây tín hiệu.
• Đấu nhầm cực (+) và (−).
• Lỏng terminal đấu dây.
• Bộ chuyển đổi tín hiệu (Signal Isolator) bị lỗi.
• Mất nguồn 24VDC cấp cho vòng lặp tín hiệu.
• Cấu hình PID hoặc PLC chưa đúng.

Cách kiểm tra

Kỹ sư nên thực hiện theo trình tự sau:

Bước 1: Dùng đồng hồ VOM hoặc Ampe kìm chuyên dụng đo dòng 4–20mA tại đầu vào Positioner.

Bước 2: Thay đổi giá trị Setpoint trên PID.

Ví dụ:

• 0% → khoảng 4mA
• 50% → khoảng 12mA
• 100% → khoảng 20mA

Nếu dòng điện thay đổi đúng theo Setpoint, tín hiệu điều khiển đang hoạt động bình thường.

Bước 3: Nếu luôn đo được 0mA, cần kiểm tra:

• Bộ PID.
• PLC.
• Dây tín hiệu.
• Nguồn cấp.

Lưu ý khi đo tín hiệu

Không nên chỉ đo điện áp.

Positioner điều khiển theo dòng điện 4–20mA, vì vậy cần sử dụng chế độ đo mA hoặc mắc Ampe kế nối tiếp đúng kỹ thuật.

Những lỗi thường gặp

Nhiều nhà máy gặp các trường hợp:

• Đấu nhầm chân Input của Positioner.
• Đứt dây tín hiệu trong máng cáp.
• Terminal bị oxy hóa.
• Nguồn 24VDC bị mất.
• PID vẫn hiển thị nhưng Analog Output không hoạt động.

Nếu không kiểm tra kỹ, rất dễ kết luận nhầm rằng Positioner bị hỏng.

Kinh nghiệm thực tế

Trong quá trình kiểm tra một hệ thống van điều khiển tuyến tính DN50 cho bộ trao đổi nhiệt, kỹ sư đo được tín hiệu đầu vào chỉ 0,3mA, mặc dù màn hình PID vẫn hiển thị nhiệt độ bình thường.

Sau khi kiểm tra, nguyên nhân được xác định là đứt dây tín hiệu 4–20mA trong máng cáp do chuột cắn. Sau khi nối lại dây, Positioner nhận đủ 4–20mA, van hoạt động bình thường mà không cần thay bất kỳ thiết bị nào.

Qua nhiều dự án thực tế, đây là một trong những lỗi dễ gặp nhưng cũng dễ khắc phục nhất nếu kiểm tra đúng quy trình.

Khuyến nghị : Trước khi tháo Positioner hoặc thay van mới, hãy đo tín hiệu 4–20mA tại đầu vào Positioner. Chỉ mất khoảng 2–3 phút kiểm tra nhưng có thể giúp xác định đúng nguyên nhân, tiết kiệm đáng kể chi phí và thời gian dừng máy.

Nguyên nhân 2: Không có khí nén cấp

Đối với van điều khiển tuyến tính khí nén, nguồn khí nén chính là năng lượng giúp Actuator di chuyển ty van. Dù hệ thống vẫn có tín hiệu 4–20mA, nếu không có khí nén cấp hoặc áp suất khí không đủ, Positioner sẽ không thể tạo áp suất điều khiển và van sẽ không hoạt động.

Đây là nguyên nhân rất phổ biến sau khi nhà máy bảo trì hệ thống khí nén, khóa nhầm van cấp khí hoặc bộ lọc khí bị tắc.

Dấu hiệu nhận biết

• Có tín hiệu 4–20mA nhưng ty van không di chuyển.
• Positioner vẫn có nguồn hoặc hiển thị bình thường nhưng không tạo áp suất tại OUT1 và OUT2.
• Đồng hồ áp suất khí trên bộ lọc khí (Air Filter Regulator) chỉ 0 bar hoặc thấp hơn mức yêu cầu.
• Actuator không phản hồi khi thay đổi tín hiệu điều khiển.
• Nhiệt độ hoặc áp suất hệ thống không thay đổi theo giá trị cài đặt.

Nguyên nhân thường gặp

• Van khóa khí nén đang đóng.
• Máy nén khí dừng hoạt động.
• Áp suất đường khí quá thấp.
• Bộ lọc khí (Air Filter Regulator) bị nghẹt.
• Bộ điều áp chỉnh quá thấp.
• Ống dẫn khí bị gập, rò rỉ hoặc tuột đầu nối.
• Nước ngưng tích tụ trong bộ lọc khí.
• Khí nén lẫn nhiều dầu hoặc hơi nước làm kẹt Positioner.

Cách kiểm tra

Bước 1: Kiểm tra đồng hồ áp suất trên bộ lọc khí.

Đối với hầu hết Positioner khí nén, áp suất cấp nên nằm trong khoảng 3–8 bar (tham khảo đúng theo tài liệu của nhà sản xuất).

Bước 2: Kiểm tra van khóa khí nén đã mở hoàn toàn chưa.

Bước 3: Kiểm tra bộ lọc khí:

• Có bị bẩn không.
• Có nước ngưng không.
• Xả nước nếu cần.

Bước 4: Kiểm tra toàn bộ đường ống khí:

• Có rò rỉ không.
• Có bị gập hoặc nghẹt không.
• Các đầu nối có bị lỏng không.

Bước 5: Sau khi xác nhận khí cấp ổn định, tiếp tục kiểm tra áp suất tại OUT1 và OUT2 của Positioner khi thay đổi tín hiệu 4–20mA.

Những lỗi thường gặp

Qua thực tế tại nhiều nhà máy, kỹ sư Phát Đạt thường gặp các trường hợp:

• Sau khi bảo trì, quên mở lại van cấp khí.
• Bộ lọc khí nhiều nước ngưng làm giảm áp suất cấp.
• Điều áp bị chỉnh xuống dưới mức yêu cầu.
• Ống PU bị gập phía sau tủ điều khiển.
• Đầu nối khí bị xì nhưng khó phát hiện bằng mắt thường.

Những lỗi này đều có thể khiến van hoàn toàn không hoạt động mặc dù Positioner và bộ điều khiển vẫn bình thường.

Kinh nghiệm thực tế

Trong một hệ thống điều khiển nhiệt độ bằng hơi cho Heat Exchanger, khách hàng phản ánh van không mở dù PID đã xuất 20mA.

Sau khi đến hiện trường, kỹ sư kiểm tra:

• Tín hiệu đầu vào Positioner: 20mA (bình thường).
• Áp suất khí cấp: 0 bar.

Nguyên nhân là van khóa khí sau bộ lọc chưa được mở lại sau khi bảo trì đường ống khí nén. Sau khi mở van và điều chỉnh áp suất về 5 bar, Positioner hoạt động bình thường, Actuator di chuyển và hệ thống trở lại ổn định mà không cần thay bất kỳ thiết bị nào.

Khuyến nghị : Khi gặp sự cố van tuyến tính không chạy, hãy kiểm tra áp suất khí nén cấp trước khi tháo Positioner hoặc Actuator. Chỉ mất vài phút đo áp suất nhưng có thể loại trừ nhanh một trong những nguyên nhân phổ biến nhất, giúp tránh thay thế thiết bị không cần thiết và giảm thời gian dừng máy.

Nguyên nhân 3: Positioner không ra khí

Positioner là bộ phận chuyển đổi tín hiệu điện 4–20mA thành áp suất khí nén để điều khiển Actuator đóng hoặc mở van. Nếu Positioner không ra khí, Actuator sẽ không nhận được áp suất điều khiển, khiến ty van đứng yên mặc dù tín hiệu điều khiển vẫn thay đổi bình thường.

Đây là một trong những nguyên nhân được nghi ngờ nhiều nhất khi van tuyến tính không chạy. Tuy nhiên, theo kinh nghiệm của kỹ sư Phát Đạt, không phải cứ Positioner không ra khí là Positioner đã hỏng.

Dấu hiệu nhận biết

• Đã có tín hiệu 4–20mA tại đầu vào Positioner.
• Có khí nén cấp vào Positioner.
• Áp suất tại cổng OUT1 và OUT2 luôn bằng 0 bar hoặc không thay đổi.
• Actuator không phản hồi.
• Ty van đứng yên.
• Nhiệt độ hoặc áp suất hệ thống không thay đổi theo giá trị cài đặt.

Đây là dấu hiệu cho thấy cần kiểm tra sâu hơn bên trong Positioner trước khi quyết định thay mới.

Nguyên nhân thường gặp

Positioner không ra khí có thể do một hoặc nhiều nguyên nhân sau:

• Không có khí nén đầu vào (Supply Air).
• Bộ lọc khí bị tắc.
• Bộ điều áp (Air Regulator) chỉnh quá thấp.
• Pilot Relay bị hỏng.
• Màng (Diaphragm) bên trong Positioner bị rách.
• Van Spool bị kẹt do bụi bẩn hoặc dầu.
• Đường khí OUT1 hoặc OUT2 bị nghẹt.
• Positioner bị sai Calibration.
• Board điện tử (đối với Smart Positioner) bị lỗi.

Cách kiểm tra

Để xác định chính xác nguyên nhân, nên thực hiện theo trình tự sau:

Bước 1: Kiểm tra áp suất khí nén cấp vào Positioner.

Thông thường, áp suất cấp nên nằm trong khoảng 3–8 bar theo khuyến cáo của nhà sản xuất.

Bước 2: Đo tín hiệu đầu vào.

Dùng đồng hồ đo dòng điện kiểm tra tín hiệu:

• 4mA
• 12mA
• 20mA

Nếu tín hiệu thay đổi bình thường, chuyển sang bước tiếp theo.

Bước 3: Kiểm tra áp suất tại cổng OUT1 và OUT2.

Thay đổi tín hiệu từ 4mA → 20mA và quan sát đồng hồ áp.

• Nếu áp suất thay đổi theo tín hiệu, Positioner vẫn hoạt động bình thường.
• Nếu luôn bằng 0 bar, cần kiểm tra Pilot Relay hoặc cụm điều khiển khí bên trong.

Bước 4: Kiểm tra đường ống khí.

Đảm bảo:

• Không bị gập.
• Không bị rò rỉ.
• Không bị nghẹt.

Bước 5: Thực hiện Calibration nếu cần.

Sau khi bảo trì hoặc thay linh kiện, nhiều Positioner cần được hiệu chỉnh lại để hoạt động chính xác.

Những lỗi thường gặp

Qua quá trình hỗ trợ các nhà máy, kỹ sư Phát Đạt thường gặp các trường hợp:

• Có 20mA nhưng OUT1 và OUT2 đều bằng 0 bar.
• Pilot Relay bị kẹt do bụi bẩn.
• Bộ lọc khí lâu ngày không vệ sinh.
• Nước ngưng đi vào Positioner làm kẹt van khí.
• Smart Positioner báo lỗi Calibration sau khi thay Actuator.
• Đấu nhầm cổng OUT1 và OUT2 khiến Actuator không di chuyển đúng chiều.

Những lỗi này hoàn toàn có thể được phát hiện nếu kiểm tra theo đúng quy trình.

Không nên thay Positioner ngay

Một sai lầm phổ biến là thay Positioner ngay khi thấy không ra khí.

Trên thực tế, nguyên nhân có thể nằm ở:

• Không có khí nén cấp.
• Tín hiệu 4–20mA không đến Positioner.
• Bộ lọc khí bị nghẹt.
• Ống khí bị tuột.
• Positioner chỉ bị sai Calibration.

Vì vậy, chỉ nên kết luận Positioner hỏng sau khi đã loại trừ tất cả các nguyên nhân trên.

Kiểm tra tín hiệu 4-20mA, áp suất khí nén và áp suất OUT1, OUT2 của Positioner.

Kinh nghiệm thực tế

Trong quá trình kiểm tra một van điều khiển tuyến tính khí nén DN50, khách hàng phản ánh Positioner không ra khí và dự định thay mới toàn bộ bộ định vị.

Kỹ sư Phát Đạt tiến hành kiểm tra theo quy trình:

• Tín hiệu đầu vào: 4–20mA bình thường.
• Áp suất khí cấp: 5,8 bar.
• Áp suất OUT1 = 0 bar, OUT2 = 0 bar.

Sau khi tháo kiểm tra, nguyên nhân được xác định là Pilot Relay bên trong Positioner bị kẹt do cặn bẩn trong đường khí nén. Sau khi vệ sinh và hiệu chỉnh lại Calibration, Positioner hoạt động bình thường, không cần thay mới.

Ở một trường hợp khác, Positioner cũng không ra khí nhưng nguyên nhân lại là ống khí cấp bị gập phía sau tủ điều khiển, khiến áp suất không thể đi vào bộ định vị. Chỉ cần thay đoạn ống khí, hệ thống đã vận hành ổn định trở lại.

Khuyến nghị : Khi Positioner không ra khí, hãy kiểm tra theo đúng trình tự Khí nén cấp → Tín hiệu 4–20mA → Áp suất OUT1/OUT2 → Pilot Relay → Calibration. Quy trình này giúp xác định chính xác nguyên nhân, tránh thay Positioner không cần thiết và giảm đáng kể chi phí bảo trì cho nhà máy.

Nguyên nhân 4: Actuator bị kẹt

Actuator là bộ truyền động có nhiệm vụ chuyển áp suất khí nén từ Positioner thành chuyển động cơ học để đóng hoặc mở van. Nếu Actuator bị kẹt, dù Positioner vẫn hoạt động và có áp suất khí đầu ra, ty van vẫn không di chuyển, khiến hệ thống không thể điều khiển nhiệt độ, áp suất hoặc lưu lượng.

Đây là một trong những nguyên nhân thường gặp ở các van đã vận hành nhiều năm hoặc để lâu không sử dụng.

Dấu hiệu nhận biết

• Có tín hiệu 4–20mA.
• Có khí nén cấp vào Positioner.
• Đồng hồ áp tại OUT1 hoặc OUT2 thay đổi theo tín hiệu.
• Positioner hoạt động bình thường.
• Ty van không di chuyển hoặc chỉ di chuyển rất ít.
• Có thể nghe tiếng khí xả nhưng Actuator không phản ứng.

Nếu xuất hiện các dấu hiệu trên, khả năng cao sự cố nằm ở Actuator, không phải Positioner.

Nguyên nhân Actuator bị kẹt

Một số nguyên nhân phổ biến gồm:

• Màng cao su (Diaphragm) bị rách hoặc lão hóa.
• Lò xo bên trong Actuator bị gãy hoặc mất đàn hồi.
• Ty truyền động bị cong.
• Bạc dẫn hướng bị mòn hoặc kẹt.
• Rỉ sét do nước xâm nhập.
• Thiếu bảo trì trong thời gian dài.
• Để van ngoài trời khiến nước và bụi lọt vào bộ truyền động.
• Actuator không hoạt động nhiều năm nên các chi tiết cơ khí bị bó cứng.

Cách kiểm tra

Bước 1: Kiểm tra Positioner.

Xác nhận Positioner đã tạo áp suất tại OUT1 hoặc OUT2 khi thay đổi tín hiệu 4–20mA.

Nếu có áp suất đầu ra, tiếp tục kiểm tra Actuator.

Bước 2: Quan sát ty Actuator.

Thay đổi tín hiệu:

• 4mA
• 12mA
• 20mA

Quan sát xem ty có di chuyển theo tín hiệu hay không.

Bước 3: Kiểm tra bằng khí nén trực tiếp.

Ngắt ống khí từ Positioner.

Cấp trực tiếp khí nén vào Actuator với áp suất phù hợp theo thông số của nhà sản xuất.

Nếu Actuator vẫn không di chuyển, khả năng cao bộ truyền động đã bị kẹt hoặc hỏng cơ khí.

Bước 4: Kiểm tra hành trình bằng tay.

Sau khi xả hết áp suất và thực hiện đầy đủ các biện pháp an toàn, có thể kiểm tra xem ty truyền động có bị bó cứng hoặc kẹt cơ khí hay không.

Những lỗi thường gặp

Qua nhiều dự án tại nhà máy, kỹ sư Phát Đạt thường gặp:

• Màng Actuator bị rách sau nhiều năm sử dụng.
• Lò xo hồi vị bị gãy.
• Ty truyền động bị rỉ sét.
• Bạc dẫn hướng bị mòn làm ty di chuyển khó khăn.
• Actuator để ngoài trời lâu ngày bị nước xâm nhập.
• Van không vận hành trong thời gian dài khiến cơ cấu truyền động bị bó cứng.

Những lỗi này khiến nhiều người nhầm tưởng Positioner bị hỏng, trong khi Positioner vẫn hoạt động bình thường.

Có nên thay ngay Actuator?

Không nên.

Trước khi thay mới, cần xác nhận:

• Positioner có tạo áp suất đầu ra hay không.
• Áp suất khí nén có đủ không.
• Ty van có bị kẹt trong thân van không.
• Không có hiện tượng rò rỉ khí trên Actuator.

Nhiều trường hợp chỉ cần thay màng cao su, gioăng làm kín hoặc vệ sinh cơ cấu truyền động là Actuator có thể hoạt động trở lại.

Kinh nghiệm thực tế

Kỹ sư Phát Đạt từng kiểm tra một van điều khiển tuyến tính khí nén DN80 tại hệ thống hơi của nhà máy thực phẩm. Kết quả kiểm tra cho thấy:

• Tín hiệu đầu vào Positioner: 4–20mA bình thường.
• Áp suất khí cấp: 6 bar.
• Áp suất OUT2 tăng theo tín hiệu điều khiển.
• Tuy nhiên, ty Actuator hoàn toàn không di chuyển.

Sau khi tháo kiểm tra, nguyên nhân được xác định là màng Actuator đã bị rách và lò xo bị ăn mòn do hơi ẩm trong khí nén. Sau khi thay màng và vệ sinh bên trong Actuator, van hoạt động bình thường mà không cần thay Positioner hay thân van.

Khuyến nghị : Nếu Positioner đã có áp suất tại OUT1 hoặc OUT2 nhưng ty van vẫn đứng yên, hãy ưu tiên kiểm tra Actuator trước khi thay Positioner hoặc thân van. Việc cấp thử khí nén trực tiếp vào Actuator là cách nhanh và hiệu quả để xác định bộ truyền động có bị kẹt hay không, giúp tiết kiệm đáng kể chi phí sửa chữa và thời gian dừng máy.

Nguyên nhân 5: Ty van bị kẹt

Ty van (Valve Stem) là chi tiết truyền chuyển động từ Actuator đến Plug bên trong thân van. Khi Actuator hoạt động bình thường nhưng ty van bị kẹt, lực truyền động không thể làm dịch chuyển Plug, khiến van không thể đóng hoặc mở theo tín hiệu điều khiển.

Đây là sự cố thường gặp ở các van làm việc trong môi trường hơi nóng, dầu truyền nhiệt, nước nóng hoặc lưu chất có nhiều cặn bẩn, đặc biệt sau thời gian dài không bảo trì.

Dấu hiệu nhận biết

• Có tín hiệu 4–20mA.
• Positioner hoạt động bình thường.
• Áp suất tại OUT1 hoặc OUT2 thay đổi theo tín hiệu.
• Actuator vẫn tạo lực đẩy.
• Ty van không di chuyển hoặc chỉ di chuyển rất ít.
• Van phát ra tiếng "cạch" nhưng lưu lượng không thay đổi.

Nếu Actuator đã hoạt động nhưng ty van không di chuyển, cần kiểm tra cơ cấu cơ khí của van trước khi thay Positioner hoặc Actuator.

Nguyên nhân ty van bị kẹt

Một số nguyên nhân phổ biến gồm:

• Cặn bẩn bám trên ty van.
• Rỉ sét do môi trường ẩm hoặc nước ngưng.
• Gioăng làm kín (Packing) siết quá chặt.
• Ty van bị cong do va đập hoặc lắp đặt sai.
• Plug bị kẹt vào Seat do đóng cặn.
• Van không vận hành trong thời gian dài.
• Nhiệt độ làm việc cao làm Packing lão hóa và tăng ma sát.
• Bôi trơn không đúng hoặc thiếu bảo trì định kỳ.

Cách kiểm tra

Bước 1: Kiểm tra Positioner.

Xác nhận Positioner vẫn tạo áp suất đầu ra tại OUT1 hoặc OUT2 khi thay đổi tín hiệu 4–20mA.

Bước 2: Kiểm tra Actuator.

Đảm bảo Actuator vẫn di chuyển bình thường và tạo đủ lực đẩy.

Bước 3: Quan sát hành trình ty van.

Khi thay đổi tín hiệu từ 4mA → 20mA, theo dõi xem ty van có dịch chuyển đúng hành trình hay không.

Bước 4: Kiểm tra cơ khí.

Sau khi cô lập hệ thống, xả áp và đảm bảo an toàn:

• Kiểm tra Packing có siết quá chặt không.
• Kiểm tra ty van có bị cong hoặc rỉ sét không.
• Kiểm tra Plug và Seat có bị cặn bám hoặc dị vật làm kẹt không.

Những lỗi thường gặp

Qua thực tế bảo trì tại các nhà máy, kỹ sư Phát Đạt thường gặp:

• Ty van bị rỉ sét do nước ngưng từ đường hơi.
• Packing bị siết quá chặt sau khi thay mới.
• Cặn bám quanh Plug khiến van không thể mở.
• Van để ngừng hoạt động nhiều tháng làm ty van bị bó cứng.
• Dầu truyền nhiệt bị đóng cặn ở nhiệt độ cao, làm tăng ma sát giữa Plug và Seat.

Những trường hợp này thường khiến người vận hành nhầm tưởng Actuator hoặc Positioner bị hỏng.

Có nên dùng lực để kéo ty van?

Không nên.

Việc dùng búa hoặc đòn bẩy để tác động mạnh vào ty van có thể:

• Làm cong ty van.
• Hỏng ren kết nối với Actuator.
• Trầy xước bề mặt ty van, gây rò rỉ tại Packing.
• Làm hỏng Seat và Plug bên trong thân van.

Nếu xác định ty van bị kẹt, nên tháo van theo đúng quy trình kỹ thuật để vệ sinh, thay Packing hoặc sửa chữa các chi tiết bị mài mòn.

Kinh nghiệm thực tế

Trong một hệ thống điều khiển dầu truyền nhiệt DN40, khách hàng phản ánh van hoàn toàn không điều khiển được nhiệt độ.

Kỹ sư Phát Đạt kiểm tra và ghi nhận:

• Tín hiệu đầu vào Positioner: 4–20mA bình thường.
• Áp suất khí cấp: 6 bar.
• Áp suất OUT2 thay đổi đúng theo tín hiệu.
• Actuator vẫn hoạt động, nhưng ty van chỉ nhích vài milimét rồi dừng lại.

Sau khi tháo thân van, phát hiện cặn carbon từ dầu truyền nhiệt bám quanh Plug và Seat, làm ty van bị kẹt. Sau khi vệ sinh, thay Packing và kiểm tra lại hành trình, van hoạt động ổn định mà không cần thay Positioner hay Actuator.

Khuyến nghị : Nếu Positioner và Actuator đều hoạt động nhưng van vẫn không điều khiển được lưu lượng, hãy ưu tiên kiểm tra ty van, Packing, Plug và Seat. Trong nhiều trường hợp, chỉ cần vệ sinh và bảo trì đúng cách là có thể khôi phục hoạt động của van, giúp tiết kiệm đáng kể chi phí thay thế thiết bị.

Nguyên nhân 6: Van bị đóng cặn

Đóng cặn bên trong thân van là một trong những nguyên nhân phổ biến khiến van điều khiển tuyến tính không chạy, đặc biệt trong các hệ thống hơi nóng, dầu truyền nhiệt, nước nóng, nước cứng hoặc lưu chất chứa tạp chất.

Theo thời gian, cặn bẩn sẽ bám lên Plug, Seat và ty van, làm tăng ma sát hoặc khóa cứng cơ cấu đóng mở. Khi đó, dù Positioner và Actuator vẫn hoạt động bình thường, van vẫn không thể di chuyển hoặc chỉ di chuyển một phần hành trình.

Dấu hiệu nhận biết

• Có tín hiệu 4–20mA.
• Positioner hoạt động bình thường.
• Có áp suất khí tại OUT1 hoặc OUT2.
• Actuator vẫn tạo lực đẩy.
• Ty van di chuyển rất chậm hoặc bị đứng giữa hành trình.
• Van phát tiếng kêu nhưng lưu lượng không thay đổi.
• Sau khi dừng hệ thống một thời gian dài, van không thể mở lại.

Đây là hiện tượng rất thường gặp ở các hệ thống vận hành liên tục trong nhiều năm nhưng không vệ sinh thân van định kỳ.

Nguyên nhân gây đóng cặn

Tùy theo loại lưu chất, cặn bám có thể hình thành theo nhiều cơ chế khác nhau:

• Cáu cặn từ nước cứng.
• Cặn oxit sắt trong hệ thống hơi.
• Cặn carbon do dầu truyền nhiệt bị oxy hóa ở nhiệt độ cao.
• Bùn và tạp chất trong nước tuần hoàn.
• Rỉ sét từ đường ống cũ.
• Dị vật như băng keo, mảnh gioăng hoặc xỉ hàn còn sót lại sau khi lắp đặt.
• Không có lưới lọc (Y-Strainer) trước van.

Những cặn này có thể làm Plug dính chặt vào Seat, khiến lực từ Actuator không đủ để mở van.

Cách kiểm tra

Bước 1: Kiểm tra Positioner.

Đảm bảo Positioner vẫn nhận tín hiệu 4–20mA và tạo áp suất đầu ra bình thường.

Bước 2: Kiểm tra Actuator.

Xác nhận Actuator vẫn di chuyển và tạo đủ lực.

Bước 3: Quan sát hành trình ty van.

Nếu Actuator tạo lực nhưng hành trình ty van rất ngắn hoặc dừng giữa chừng, cần nghi ngờ thân van bị đóng cặn.

Bước 4: Cô lập và tháo van để kiểm tra.

Sau khi xả hết áp suất và nhiệt độ về mức an toàn:

• Kiểm tra Plug.
• Kiểm tra Seat.
• Kiểm tra khoang thân van.
• Loại bỏ cặn bám và dị vật.

Những lỗi thường gặp

Qua quá trình bảo trì tại nhiều nhà máy, kỹ sư Phát Đạt thường gặp:

• Cặn carbon bám cứng trong hệ thống dầu truyền nhiệt.
• Cáu cặn canxi trong hệ thống nước nóng.
• Oxit sắt tích tụ trong đường hơi lâu năm.
• Mảnh gioăng PTFE bị cuốn vào Seat sau khi thay thế đường ống.
• Không lắp Y-Strainer trước van khiến cặn đi trực tiếp vào thân van.

Những trường hợp này thường khiến người vận hành thay Positioner hoặc Actuator, nhưng sự cố vẫn không được khắc phục.

Cách phòng tránh

Để giảm nguy cơ van bị đóng cặn, nên:

• Lắp Y-Strainer trước van điều khiển.
• Xả cặn định kỳ cho đường ống.
• Kiểm tra chất lượng nước cấp và dầu truyền nhiệt.
• Bảo trì, vệ sinh thân van theo kế hoạch.
• Không để van ngừng hoạt động trong thời gian quá dài mà không vận hành thử.

Chi phí vệ sinh định kỳ thường thấp hơn rất nhiều so với việc thay mới thân van hoặc dừng dây chuyền sản xuất.

Kinh nghiệm thực tế

Trong một hệ thống gia nhiệt dầu truyền nhiệt DN50, khách hàng phản ánh van chỉ mở được khoảng 20% hành trình, mặc dù:

• Tín hiệu đầu vào Positioner: 4–20mA bình thường.
• Áp suất khí cấp: 6 bar.
• Positioner và Actuator đều hoạt động đúng.

Sau khi tháo thân van, kỹ sư Phát Đạt phát hiện lớp cặn carbon bám dày quanh Plug và Seat, làm tăng ma sát khiến Actuator không đủ lực để mở hoàn toàn. Sau khi vệ sinh, đánh bóng bề mặt làm kín và thay Packing, van hoạt động ổn định trở lại mà không cần thay Positioner, Actuator hay thân van.

Khuyến nghị : Nếu Positioner có áp suất đầu ra, Actuator vẫn hoạt động nhưng van mở rất chậm hoặc không mở hết hành trình, hãy kiểm tra khả năng Plug và Seat bị đóng cặn. Đồng thời, nên lắp Y-Strainer trước van và xây dựng kế hoạch vệ sinh định kỳ để hạn chế cặn bẩn đi vào thân van, giúp tăng tuổi thọ thiết bị và duy trì độ chính xác của hệ thống điều khiển.

Nguyên nhân 7: Positioner bị Calibration sai

Calibration (hiệu chuẩn) là quá trình thiết lập để Positioner hiểu chính xác mối quan hệ giữa tín hiệu điều khiển 4–20mA và hành trình đóng/mở của van. Nếu Calibration bị sai, Positioner sẽ điều khiển không đúng vị trí mong muốn hoặc thậm chí không điều khiển được van, mặc dù tín hiệu và khí nén đều bình thường.

Đây là lỗi thường gặp sau khi thay Positioner, thay Actuator, thay thân van, bảo trì hoặc tháo lắp thiết bị nhưng chưa thực hiện hiệu chuẩn lại.

Dấu hiệu nhận biết

• Có tín hiệu 4–20mA.
• Có khí nén cấp vào Positioner.
• Positioner vẫn ra khí tại OUT1 và OUT2.
• Actuator vẫn di chuyển.
• Van chỉ mở một phần hành trình.
• Van không đóng kín hoặc không mở hết.
• Hành trình van không tương ứng với tín hiệu điều khiển.
• Một số Smart Positioner hiển thị lỗi Calibration Error hoặc Travel Error.

Nguyên nhân thường gặp

Positioner bị Calibration sai có thể do:

• Thay Positioner mới nhưng chưa Auto Calibration.
• Thay Actuator có hành trình khác với cài đặt cũ.
• Thay thân van nhưng không hiệu chỉnh lại.
• Lắp sai chiều tác động (Direct Action/Reverse Action).
• Cài đặt sai hành trình (Stroke).
• Cài đặt sai điểm Zero (4mA) và Span (20mA).
• Người vận hành thay đổi thông số nhưng không lưu cấu hình.

Cách kiểm tra

Bước 1: Kiểm tra tín hiệu đầu vào.

Đảm bảo Positioner nhận đủ:

• 4mA
• 12mA
• 20mA

Bước 2: Quan sát hành trình van.

• 4mA: Van phải ở vị trí đóng (hoặc mở, tùy chế độ Fail Action).
• 20mA: Van phải đạt hành trình tối đa.
• 12mA: Van nên ở khoảng 50% hành trình.

Nếu hành trình không tương ứng với tín hiệu, cần kiểm tra Calibration.

Bước 3: Kiểm tra thông số Positioner.

Đối với Smart Positioner:

• Kiểm tra chiều tác động.
• Kiểm tra hành trình cài đặt.
• Kiểm tra trạng thái lỗi trên màn hình hoặc phần mềm cấu hình.

Bước 4: Thực hiện Calibration.

Tùy từng hãng (TLV, Spirax Sarco, ABB, Siemens, Samson, Fisher...), có thể thực hiện:

• Auto Calibration.
• Manual Calibration.

Sau khi hiệu chuẩn, kiểm tra lại toàn bộ hành trình từ 4–20mA.

Những lỗi thường gặp

Qua quá trình hỗ trợ kỹ thuật, Phát Đạt thường gặp:

• Lắp Positioner mới nhưng quên Auto Calibration.
• Đảo chiều tác động khiến tín hiệu tăng nhưng van lại đóng.
• Cài sai hành trình 20 mm thành 30 mm.
• Không lưu thông số sau khi hiệu chỉnh.
• Thay Actuator nhưng vẫn giữ thông số Calibration của thiết bị cũ.

Những lỗi này có thể khiến van hoạt động không chính xác dù tất cả các thiết bị đều còn tốt.

Có cần thay Positioner không?

Không nhất thiết.

Trong nhiều trường hợp, Positioner hoàn toàn không hỏng mà chỉ cần:

• Hiệu chuẩn lại.
• Cài đặt đúng hành trình.
• Chỉnh lại Zero và Span.
• Chọn đúng chiều tác động.

Việc Calibration chỉ mất vài phút nhưng có thể khôi phục hoàn toàn khả năng điều khiển của van.

Kinh nghiệm thực tế

Trong một dự án thay thế Positioner cho van điều khiển tuyến tính DN65 tại hệ thống trao đổi nhiệt, sau khi lắp đặt:

• Tín hiệu 4–20mA bình thường.
• Áp suất khí cấp: 6 bar.
• Positioner có áp suất đầu ra.
• Tuy nhiên, van chỉ mở khoảng 60% hành trình dù tín hiệu đã đạt 20mA.

Sau khi kiểm tra, kỹ sư Phát Đạt xác định Positioner chưa được Auto Calibration sau khi lắp mới. Thực hiện quy trình hiệu chuẩn theo hướng dẫn của nhà sản xuất, van nhanh chóng hoạt động đúng toàn bộ hành trình mà không cần thay bất kỳ linh kiện nào.

Khuyến nghị : Sau mỗi lần thay Positioner, Actuator hoặc tháo lắp van, hãy luôn thực hiện Calibration trước khi đưa hệ thống vào vận hành. Đây là bước quan trọng giúp Positioner điều khiển chính xác theo tín hiệu 4–20mA, hạn chế lỗi điều khiển, giảm thời gian dừng máy và kéo dài tuổi thọ của toàn bộ hệ thống van điều khiển tuyến tính.

Quy trình kiểm tra trong 3 phút

Thay vì tháo rời toàn bộ van để kiểm tra, kỹ sư Phát Đạt khuyến nghị thực hiện theo đúng trình tự dưới đây. Chỉ mất khoảng 3 phút, bạn có thể khoanh vùng chính xác nguyên nhân và giảm đáng kể thời gian dừng máy.

Quy trình kiểm tra van điều khiển tuyến tính trong 5 phút theo kinh nghiệm của kỹ sư Phát Đạt, giúp xác định nhanh nguyên nhân và tránh thay nhầm Positioner, Actuator hoặc toàn bộ van.

Khi van điều khiển tuyến tính không chạy, nhiều kỹ sư thường tháo ngay Positioner hoặc thay Actuator. Tuy nhiên, theo kinh nghiệm xử lý sự cố tại nhiều nhà máy của kỹ sư Phát Đạt, cách làm này có thể làm mất nhiều thời gian và phát sinh chi phí không cần thiết.

Thay vào đó, hãy kiểm tra theo đúng trình tự dưới đây. Quy trình này giúp xác định nhanh vị trí xảy ra sự cố chỉ trong khoảng 5 phút, đồng thời hạn chế việc thay nhầm thiết bị.

Bước 1: Kiểm tra tín hiệu 4–20mA

Đây là bước đầu tiên và quan trọng nhất.

• Đo tín hiệu đầu vào Positioner bằng đồng hồ đo mA.
• Kiểm tra giá trị thay đổi từ 4mA → 20mA khi thay đổi Setpoint trên PID hoặc PLC.
• Nếu không có tín hiệu hoặc tín hiệu không ổn định, cần kiểm tra PID, PLC, nguồn 24VDC và dây tín hiệu trước khi chuyển sang bước tiếp theo.

Kết luận: Có tín hiệu 4–20mA → tiếp tục kiểm tra khí nén.

↓

Bước 2: Kiểm tra khí nén cấp

Đảm bảo Positioner được cấp đủ khí nén.

Kiểm tra:

• Van khóa khí đã mở chưa.
• Áp suất khí cấp có đạt yêu cầu hay không (thường khoảng 3–8 bar, tùy từng hãng).
• Bộ lọc khí có bị nghẹt hoặc đọng nước không.
• Đường ống khí có bị gập hoặc rò rỉ không.

Kết luận: Có khí nén cấp → tiếp tục kiểm tra Positioner.

↓

Bước 3: Kiểm tra Positioner

Quan sát trạng thái hoạt động của Positioner.

Kiểm tra:

• Positioner có nhận tín hiệu 4–20mA không.
• Đèn báo hoặc màn hình hiển thị có hoạt động bình thường không (đối với Smart Positioner).
• Có báo lỗi Calibration hay lỗi nội bộ không.

Nếu Positioner không nhận tín hiệu hoặc báo lỗi, cần xử lý trước khi kiểm tra các bộ phận khác.

Kết luận: Positioner hoạt động bình thường → kiểm tra OUT1.

↓

Bước 4: Kiểm tra áp suất tại OUT1

Lắp đồng hồ áp suất vào cổng OUT1.

Thay đổi tín hiệu điều khiển và quan sát:

• Áp suất có tăng hoặc giảm theo tín hiệu không.
• Có hiện tượng mất áp hoặc dao động bất thường không.

Nếu OUT1 luôn bằng 0 bar, cần kiểm tra lại Positioner hoặc đường khí.

Kết luận: OUT1 bình thường → kiểm tra OUT2.

↓

Bước 5: Kiểm tra áp suất tại OUT2

Tiếp tục kiểm tra cổng OUT2 theo cách tương tự.

Quan sát:

• Áp suất có thay đổi theo tín hiệu điều khiển không.
• Hai cổng OUT1 và OUT2 có hoạt động đúng nguyên lý của Positioner không.

Nếu cả OUT1 và OUT2 đều không có áp suất, nhiều khả năng Positioner hoặc Pilot Relay đang gặp sự cố.

Kết luận: OUT2 bình thường → kiểm tra Actuator.

↓

Bước 6: Kiểm tra Actuator

Nếu Positioner đã cấp áp suất nhưng van vẫn không hoạt động, cần kiểm tra Actuator.

Kiểm tra:

• Ty Actuator có di chuyển theo tín hiệu không.
• Màng khí có bị rò rỉ không.
• Lò xo hồi vị còn hoạt động không.
• Có hiện tượng kẹt cơ khí không.

Có thể cấp khí nén trực tiếp vào Actuator để kiểm tra khả năng hoạt động của bộ truyền động.

Kết luận: Actuator hoạt động bình thường → kiểm tra ty van.

↓

Bước 7: Kiểm tra ty van

Quan sát trực tiếp hành trình của ty van.

Kiểm tra:

• Ty van có di chuyển đủ hành trình không.
• Có bị cong, rỉ sét hoặc bó cứng không.
• Packing có siết quá chặt không.

Nếu Actuator hoạt động nhưng ty van không di chuyển, cần kiểm tra thân van.

Kết luận: Ty van bình thường → kiểm tra Valve Body.

↓

Bước 8: Kiểm tra Valve Body

Đây là bước cuối cùng trong quy trình.

Sau khi cô lập hệ thống và đảm bảo an toàn, kiểm tra:

• Plug có bị kẹt không.
• Seat có bị đóng cặn không.
• Có dị vật trong thân van không.
• Bề mặt làm kín có bị mòn hoặc hư hỏng không.

Nếu phát hiện cặn bẩn hoặc dị vật, cần vệ sinh hoặc thay thế các chi tiết bị mài mòn trước khi lắp lại.

Sơ đồ quy trình kiểm tra nhanh

4–20mA

    │

    ▼

Khí nén

    │

    ▼

Positioner

    │

    ▼

OUT1

    │

    ▼

OUT2

    │

    ▼

Actuator

    │

    ▼

Ty van

    │

    ▼

Valve Body

Kinh nghiệm từ kỹ sư Phát Đạt: Trong phần lớn các sự cố thực tế, nguyên nhân nằm ở tín hiệu 4–20mA, nguồn khí nén hoặc Positioner, chứ không phải thân van. Kiểm tra đúng theo trình tự trên sẽ giúp kỹ sư khoanh vùng nguyên nhân nhanh, giảm thời gian dừng máy và tránh thay thế Positioner, Actuator hoặc van khi chưa thực sự cần thiết.

Bảng kiểm tra nhanh

Khi van điều khiển tuyến tính không hoạt động, kỹ sư bảo trì có thể sử dụng bảng dưới đây để khoanh vùng nguyên nhân chỉ trong vài phút. Đây là quy trình kiểm tra thực tế được áp dụng phổ biến trong các hệ thống điều khiển hơi, dầu truyền nhiệt, nước nóng và Heat Exchanger.

Kinh nghiệm

Thực tế cho thấy, hơn 80% sự cố van tuyến tính không chạy có thể được xác định bằng các bước kiểm tra đơn giản như đo tín hiệu 4–20mA, kiểm tra áp suất khí nén và đo áp suất tại OUT1/OUT2 của Positioner, trước khi phải tháo Actuator hoặc thân van.

Việc sử dụng bảng kiểm tra nhanh này giúp:

• Khoanh vùng nguyên nhân chỉ trong khoảng 5 phút.
• Giảm thời gian dừng máy.
• Tránh thay nhầm Positioner, Actuator hoặc thân van.
• Tiết kiệm đáng kể chi phí bảo trì và sửa chữa.
• Chuẩn hóa quy trình kiểm tra cho kỹ sư vận hành và bảo trì.

Khi nào cần thay Positioner?

Không phải mọi trường hợp van điều khiển tuyến tính không chạy đều cần thay Positioner. Trên thực tế, theo kinh nghiệm của kỹ sư Phát Đạt, nhiều sự cố xuất phát từ mất tín hiệu 4–20mA, mất khí nén, Actuator bị kẹt hoặc van bị đóng cặn, trong khi Positioner vẫn hoạt động bình thường.

Chỉ nên quyết định thay Positioner sau khi đã kiểm tra đầy đủ theo quy trình:

4–20mA → Khí nén → Positioner → OUT1 → OUT2 → Actuator → Ty van → Valve Body.

Những trường hợp nên thay Positioner

Nên thay Positioner khi xuất hiện một hoặc nhiều dấu hiệu sau:

• Không nhận tín hiệu 4–20mA mặc dù đã xác nhận tín hiệu đầu vào bình thường.
• Có đủ khí nén cấp nhưng OUT1 và OUT2 không tạo áp suất.
• Pilot Relay hoặc bộ điều khiển khí bên trong bị hỏng, không thể sửa chữa.
• Board điện tử của Smart Positioner bị lỗi, báo lỗi liên tục hoặc không khởi động.
• Positioner bị ngập nước, cháy do quá áp hoặc hư hỏng cơ khí nghiêm trọng.
• Đã thực hiện Calibration nhiều lần nhưng van vẫn không điều khiển đúng hành trình.
• Nhà sản xuất xác nhận không còn linh kiện thay thế hoặc chi phí sửa chữa quá cao so với thay mới.

Những trường hợp chưa nên thay Positioner

Không nên thay Positioner nếu nguyên nhân nằm ở các bộ phận khác như:

• Không có tín hiệu 4–20mA từ PID, PLC hoặc DCS.
• Mất nguồn 24VDC.
• Không có khí nén cấp hoặc áp suất khí quá thấp.
• Bộ lọc khí bị tắc hoặc có nhiều nước ngưng.
• Actuator bị kẹt hoặc màng khí bị rách.
• Ty van bị bó cứng.
• Plug hoặc Seat bị đóng cặn.
• Positioner chỉ bị sai Calibration.

Trong các trường hợp này, việc thay Positioner sẽ không khắc phục được sự cố.

Kinh nghiệm

Trong nhiều dự án bảo trì, khách hàng thường kết luận "Positioner hỏng" ngay khi thấy van không hoạt động. Tuy nhiên, sau khi kiểm tra theo đúng quy trình, nguyên nhân thực tế lại là:

• Mất khí nén cấp.
• Đứt dây tín hiệu 4–20mA.
• Actuator bị rách màng.
• Van bị đóng cặn.
• Positioner chưa được Auto Calibration sau khi lắp đặt.

Chỉ một số ít trường hợp Positioner thực sự hư hỏng và cần thay mới.

Khuyến nghị : Chỉ thay Positioner khi đã xác nhận đầy đủ rằng tín hiệu 4–20mA, nguồn khí nén, Actuator, ty van và thân van đều hoạt động bình thường nhưng Positioner vẫn không nhận tín hiệu hoặc không tạo áp suất tại OUT1/OUT2. Kiểm tra đúng quy trình sẽ giúp tránh thay thiết bị không cần thiết, tiết kiệm chi phí và giảm thời gian dừng máy của nhà máy.

Khi nào thay Actuator?

Actuator là bộ truyền động tạo lực để đóng hoặc mở van theo áp suất khí nén hoặc tín hiệu điện. Tuy nhiên, không phải cứ van không chạy là phải thay Actuator. Theo kinh nghiệm của kỹ sư Phát Đạt, nhiều trường hợp nguyên nhân thực sự nằm ở Positioner, tín hiệu 4–20mA, khí nén hoặc thân van, trong khi Actuator vẫn hoạt động tốt.

Chỉ nên thay Actuator sau khi đã kiểm tra đầy đủ theo quy trình:

4–20mA → Khí nén → Positioner → OUT1 → OUT2 → Actuator → Ty van → Valve Body.

Những trường hợp nên thay Actuator

Nên thay Actuator khi xuất hiện một hoặc nhiều dấu hiệu sau:

• Màng khí (Diaphragm) bị rách, không thể sửa chữa hoặc không còn phụ tùng thay thế.
• Lò xo hồi vị bị gãy, biến dạng hoặc mất đàn hồi.
• Thân Actuator bị nứt, biến dạng do va đập hoặc ăn mòn nghiêm trọng.
• Ty truyền động bị cong, mòn hoặc hư hỏng nặng.
• Actuator bị kẹt cơ khí và không thể phục hồi sau khi vệ sinh, bôi trơn.
• Rò rỉ khí nghiêm trọng tại thân Actuator.
• Actuator đã xuống cấp sau nhiều năm vận hành, chi phí sửa chữa gần bằng chi phí thay mới.
• Không còn đáp ứng được lực đẩy yêu cầu sau khi nâng cấp hệ thống hoặc thay thân van có kích thước lớn hơn.

Những trường hợp chưa nên thay Actuator

Không nên thay Actuator nếu nguyên nhân nằm ở các bộ phận khác như:

• Không có tín hiệu 4–20mA.
• Không có khí nén cấp.
• Positioner không tạo áp suất tại OUT1 hoặc OUT2.
• Positioner bị Calibration sai.
• Ty van bị kẹt.
• Plug hoặc Seat bị đóng cặn.
• Packing siết quá chặt làm tăng ma sát.
• Đường ống khí bị rò rỉ hoặc tuột đầu nối.

Trong các trường hợp trên, thay Actuator sẽ không giải quyết được sự cố.

Cách xác định Actuator có hỏng hay không

Kỹ sư nên thực hiện theo trình tự sau:

1. Xác nhận Positioner đã tạo áp suất tại OUT1 hoặc OUT2.
2. Cấp trực tiếp khí nén vào Actuator với áp suất phù hợp theo khuyến cáo của nhà sản xuất.
3. Quan sát hành trình của ty Actuator.
4. Kiểm tra hiện tượng rò rỉ khí, tiếng xì hoặc chuyển động bất thường.
5. Nếu Actuator vẫn không di chuyển hoặc di chuyển rất khó khăn dù đã cấp đủ khí nén, cần tháo kiểm tra bên trong.

Đây là phương pháp kiểm tra nhanh và đáng tin cậy để đánh giá tình trạng của Actuator.

Kinh nghiệm thực tế

Trong một hệ thống điều khiển hơi cho Heat Exchanger, khách hàng cho rằng Actuator đã hỏng và dự định thay mới.

Sau khi kiểm tra:

• Tín hiệu 4–20mA: Bình thường.
• Khí nén cấp: 6 bar.
• Positioner tạo áp suất đúng tại OUT2.
• Khi cấp khí trực tiếp vào Actuator, ty vẫn không di chuyển.

Sau khi tháo kiểm tra, kỹ sư Phát Đạt phát hiện màng Actuator bị rách và lò xo hồi vị bị ăn mòn do khí nén chứa nhiều hơi nước. Sau khi thay màng và lò xo, Actuator hoạt động bình thường, không cần thay toàn bộ cụm truyền động.

Ở một trường hợp khác, khách hàng dự định thay Actuator nhưng nguyên nhân thực tế chỉ là Packing của thân van siết quá chặt, làm ty van bị bó cứng. Sau khi điều chỉnh Packing, hệ thống hoạt động trở lại bình thường.

Khuyến nghị : Chỉ thay Actuator khi đã xác nhận Positioner hoạt động bình thường, có đủ áp suất tại OUT1/OUT2 nhưng Actuator không tạo được hành trình hoặc bị hư hỏng cơ khí. Trong nhiều trường hợp, chỉ cần thay màng khí, lò xo hoặc bộ gioăng làm kín là có thể khôi phục hoạt động, giúp tiết kiệm đáng kể chi phí bảo trì cho nhà máy.

Khi nào phải thay cả van?

Việc thay toàn bộ van điều khiển tuyến tính thường là phương án cuối cùng. Theo kinh nghiệm của kỹ sư Phát Đạt, phần lớn sự cố có thể khắc phục bằng cách sửa chữa Positioner, Actuator hoặc thay các chi tiết bên trong như Plug, Seat, Packing mà không cần thay cả van.

Chỉ nên thay mới toàn bộ van khi thân van (Valve Body) hoặc các chi tiết chính đã hư hỏng nghiêm trọng, không còn đảm bảo độ kín, độ bền hoặc hiệu suất điều khiển.

Những trường hợp nên thay cả van

Nên thay toàn bộ van khi gặp một hoặc nhiều trường hợp sau:

• Thân van bị nứt hoặc biến dạng do áp suất, va đập hoặc ăn mòn.
• Plug và Seat mòn quá mức, không còn phụ tùng thay thế.
• Van bị ăn mòn nghiêm trọng do hóa chất hoặc lưu chất có tính ăn mòn cao.
• Ty van bị cong, thân van cũng bị mòn khiến việc sửa chữa không còn hiệu quả.
• Van bị rò rỉ nghiêm trọng tại thân hoặc mặt bích, không thể khắc phục bằng thay gioăng.
• Van đã vận hành nhiều năm, nhiều chi tiết đồng thời xuống cấp, chi phí sửa chữa gần bằng chi phí thay mới.
• Cần nâng cấp công suất hệ thống, thay đổi kích thước Cv/Kvs, áp suất hoặc nhiệt độ làm việc vượt quá khả năng của van hiện tại.
• Nhà sản xuất đã ngừng sản xuất model, không còn phụ tùng chính hãng.

Những trường hợp chưa cần thay cả van

Không nên thay toàn bộ van nếu chỉ gặp các lỗi sau:

• Positioner không hoạt động.
• Positioner bị Calibration sai.
• Actuator bị rách màng hoặc hỏng lò xo.
• Ty van bị kẹt do Packing siết quá chặt.
• Plug và Seat chỉ bám cặn.
• Van rò rỉ nhẹ do Packing bị mòn.
• Bộ lọc khí bị nghẹt.
• Mất tín hiệu 4–20mA hoặc mất khí nén.

Trong những trường hợp này, việc sửa chữa thường có chi phí thấp hơn nhiều so với thay mới toàn bộ van.

Cách đánh giá có nên thay van hay không

Kỹ sư nên kiểm tra theo các tiêu chí sau:

• Valve Body: Có nứt, ăn mòn hoặc biến dạng không?
• Plug và Seat: Có còn khả năng phục hồi hoặc thay thế không?
• Ty van: Có bị cong hoặc mòn quá mức không?
• Phụ tùng: Có còn sẵn trên thị trường không?
• Chi phí sửa chữa: Có vượt khoảng 60–70% giá trị van mới không?

Nếu nhiều hạng mục cùng hư hỏng, thay mới toàn bộ van thường là giải pháp kinh tế hơn trong dài hạn.

Kinh nghiệm thực tế

Kỹ sư Phát Đạt từng kiểm tra một van điều khiển tuyến tính DN100 tại hệ thống hơi của nhà máy giấy đã vận hành hơn 15 năm.

Kết quả kiểm tra cho thấy:

• Positioner hoạt động bình thường.
• Actuator vẫn sử dụng tốt.
• Tuy nhiên, Valve Body bị ăn mòn, Plug và Seat mòn nặng, ty van có dấu hiệu cong và phụ tùng thay thế không còn được nhà sản xuất cung cấp.

Sau khi phân tích chi phí, phương án thay riêng từng linh kiện có tổng chi phí gần bằng một bộ van mới nhưng vẫn không đảm bảo độ tin cậy lâu dài. Kỹ sư đã tư vấn thay mới toàn bộ van, đồng thời giữ lại Actuator còn tốt để sử dụng làm phụ tùng dự phòng.

Khuyến nghị : Chỉ nên thay toàn bộ van điều khiển tuyến tính khi Valve Body hoặc các chi tiết chính đã hư hỏng nghiêm trọng, không còn khả năng sửa chữa hoặc chi phí phục hồi quá cao. Trước khi quyết định đầu tư van mới, hãy kiểm tra đầy đủ Positioner, Actuator, ty van, Plug và Seat để lựa chọn phương án tối ưu, giúp tiết kiệm chi phí và đảm bảo hệ thống vận hành ổn định lâu dài.

Sai lầm nhiều nhà máy gặp phải

Trong quá trình hỗ trợ kỹ thuật tại nhiều nhà máy, kỹ sư Phát Đạt nhận thấy không ít sự cố van điều khiển tuyến tính bị chẩn đoán sai, dẫn đến thay thế thiết bị không cần thiết, tăng chi phí bảo trì và kéo dài thời gian dừng máy.

Dưới đây là những sai lầm phổ biến nhất mà đội ngũ bảo trì thường gặp.

1. Thay cả van khi chỉ hỏng Positioner

Đây là sai lầm tốn kém nhất.

Khi van không hoạt động, nhiều đơn vị thay ngay toàn bộ van điều khiển, trong khi nguyên nhân chỉ là Positioner bị lỗi hoặc sai Calibration.

Khuyến nghị: Luôn kiểm tra Positioner, Actuator và Valve Body trước khi quyết định thay cả van.

2. Không đo tín hiệu 4–20mA

Nhiều kỹ thuật viên chỉ quan sát bên ngoài mà không kiểm tra tín hiệu điều khiển.

Trong thực tế, nguyên nhân có thể chỉ là:

• Đứt dây tín hiệu.
• PLC hoặc PID không xuất tín hiệu.
• Mất nguồn 24VDC.

Nếu không đo 4–20mA, rất dễ kết luận sai rằng van hoặc Positioner bị hỏng.

Khuyến nghị: Luôn dùng đồng hồ đo dòng để xác nhận tín hiệu đầu vào trước khi tháo thiết bị.

3. Không đo áp suất tại OUT1 và OUT2

Một số trường hợp chỉ kiểm tra khí nén đầu vào mà bỏ qua áp suất đầu ra của Positioner.

Trong khi đó, OUT1 và OUT2 là căn cứ quan trọng để đánh giá Positioner có đang điều khiển Actuator hay không.

Nếu không đo hai cổng này, rất khó xác định lỗi nằm ở Positioner hay Actuator.

Khuyến nghị: Lắp đồng hồ áp suất vào OUT1 và OUT2, sau đó thay đổi tín hiệu 4–20mA để quan sát sự thay đổi áp suất.

4. Không kiểm tra khí nén cấp

Khí nén là nguồn năng lượng của Actuator.

Thực tế có nhiều trường hợp:

• Van khóa khí chưa mở.
• Máy nén khí dừng hoạt động.
• Bộ lọc khí bị nghẹt.
• Áp suất khí quá thấp.

Nếu bỏ qua bước này, việc tháo Positioner hoặc Actuator sẽ hoàn toàn không cần thiết.

Khuyến nghị: Kiểm tra áp suất khí cấp trước khi tiến hành các bước kiểm tra chuyên sâu.

5. Không hiệu chỉnh Calibration sau khi thay Positioner

Sau khi thay Positioner hoặc Actuator, nhiều nhà máy đưa thiết bị vào vận hành ngay mà không thực hiện Calibration.

Hậu quả là:

• Van không mở hết hành trình.
• Van không đóng kín.
• Điều khiển nhiệt độ hoặc áp suất không ổn định.
• Xuất hiện hiện tượng Hunting.

Khuyến nghị: Luôn thực hiện Auto Calibration hoặc Manual Calibration theo hướng dẫn của nhà sản xuất sau mỗi lần thay thế hoặc bảo trì Positioner.

Kinh nghiệm

Qua nhiều dự án bảo trì, kỹ sư Phát Đạt nhận thấy đa số sự cố đều có thể xác định chỉ bằng ba phép kiểm tra đơn giản:

• Đo tín hiệu 4–20mA.
• Kiểm tra áp suất khí nén cấp.
• Đo áp suất tại OUT1 và OUT2 của Positioner.

Nếu thực hiện đầy đủ ba bước này trước khi tháo thiết bị, kỹ sư có thể nhanh chóng khoanh vùng nguyên nhân, giảm đáng kể thời gian dừng máy và tránh thay nhầm Positioner, Actuator hoặc toàn bộ van.

Khuyến nghị : Hãy luôn tuân thủ quy trình kiểm tra theo thứ tự 4–20mA → Khí nén → Positioner → OUT1 → OUT2 → Actuator → Ty van → Valve Body. Đây là phương pháp chẩn đoán nhanh, chính xác và đã được áp dụng hiệu quả trong nhiều hệ thống điều khiển hơi, dầu truyền nhiệt và nước nóng tại các nhà máy công nghiệp.

Kinh nghiệm thực tế từ Phát Đạt

Trong quá trình kiểm tra, bảo trì và bàn giao van điều khiển tuyến tính cho nhiều nhà máy trên toàn quốc, kỹ sư Phát Đạt nhận thấy phần lớn sự cố không xuất phát từ bản thân van, mà do tín hiệu điều khiển, nguồn khí nén hoặc quá trình cài đặt sau khi lắp đặt.

Hầu hết các sự cố van tuyến tính không chạy đều xảy ra trên các hệ thống điều khiển nhiệt độ như Heat Exchanger, bồn gia nhiệt, nồi hấp và máy sấy. Dưới đây là một ví dụ điển hình về hệ thống điều khiển hơi sử dụng van tuyến tính và Positioner trong thực tế.

Hệ thống van điều khiển tuyến tính Spirax Sarco sử dụng Positioner nhận tín hiệu 4–20mA để điều khiển lưu lượng hơi vào Heat Exchanger, giúp ổn định nhiệt độ trong nhà máy.

Trường hợp 1: Van không chạy nhưng chỉ mất khí nén cấp

Một nhà máy thực phẩm phản ánh van điều khiển hơi DN50 không mở, khiến nhiệt độ bồn gia nhiệt không đạt yêu cầu.

Sau khi kiểm tra:

• Tín hiệu điều khiển: 20mA.
• Positioner hoạt động bình thường.
• Đồng hồ khí cấp chỉ 0 bar.

Nguyên nhân được xác định là van khóa khí nén chưa được mở lại sau khi bảo trì đường ống.

Sau khi mở van và điều chỉnh áp suất khí về 5,5 bar, hệ thống hoạt động bình thường mà không phải thay bất kỳ thiết bị nào.

Bài học kinh nghiệm: Luôn kiểm tra khí nén cấp trước khi tháo Positioner hoặc Actuator.

Trường hợp 2: Positioner vẫn sáng đèn nhưng chưa nhận đủ tín hiệu 4–20mA

Tại một hệ thống điều khiển nhiệt độ Heat Exchanger, Positioner vẫn sáng đèn báo nguồn nhưng van hoàn toàn không phản hồi.

Kết quả đo thực tế:

• Tín hiệu đầu vào chỉ 2,8mA.
• PLC bị lỗi module Analog Output.

Sau khi thay module AO và tín hiệu trở lại 4–20mA, Positioner hoạt động bình thường.

Bài học kinh nghiệm: Đèn báo nguồn chỉ cho biết Positioner có điện, không khẳng định đã nhận đúng tín hiệu điều khiển.

Trường hợp 3: Chỉ cần hiệu chỉnh lại Calibration là van hoạt động bình thường

Một nhà máy hóa chất thay mới Smart Positioner sau nhiều năm sử dụng.

Sau khi lắp đặt:

• Positioner có tín hiệu.
• Có khí nén.
• Van chỉ mở khoảng 60% hành trình.

Nguyên nhân không phải do thiết bị hỏng mà do chưa thực hiện Auto Calibration.

Sau khi hiệu chỉnh lại hành trình theo hướng dẫn của nhà sản xuất, van đóng mở chính xác từ 0–100%.

Bài học kinh nghiệm: Sau khi thay Positioner hoặc Actuator, Calibration là bước bắt buộc trước khi đưa hệ thống vào vận hành.

Trường hợp 4: Ty van bị kẹt do lâu ngày không vận hành

Một nhà máy giấy chỉ vận hành dây chuyền theo mùa vụ.

Sau gần 10 tháng không sử dụng, khi khởi động lại:

• Positioner vẫn ra khí.
• Actuator vẫn tạo lực.
• Ty van không di chuyển.

Sau khi tháo thân van kiểm tra, kỹ sư phát hiện ty van bị rỉ sét nhẹ và Plug bám cặn, làm tăng ma sát.

Sau khi vệ sinh, đánh bóng ty van và thay Packing, van hoạt động ổn định trở lại.

Bài học kinh nghiệm: Ngay cả khi dây chuyền dừng sản xuất, nên chạy thử van định kỳ để tránh ty van bị bó cứng.

Trường hợp 5: Thay Positioner nhưng lỗi thực tế nằm ở bộ điều khiển PID

Một hệ thống điều khiển nhiệt độ lò gia nhiệt liên tục báo lỗi van không điều khiển được.

Nhà máy đã thay Positioner mới nhưng sự cố vẫn không được khắc phục.

Kỹ sư Phát Đạt kiểm tra và phát hiện:

• PID không xuất tín hiệu 4–20mA.
• Nguyên nhân do cấu hình Output của PID bị thay đổi sau khi bảo trì tủ điện.

Sau khi cài đặt lại thông số PID, hệ thống hoạt động bình thường.

Bài học kinh nghiệm: Trước khi kết luận Positioner hỏng, cần kiểm tra toàn bộ chuỗi điều khiển từ PT100 → PID → PLC → 4–20mA → Positioner → Actuator → Van.

Những kinh nghiệm giúp giảm thời gian dừng máy

Qua nhiều năm hỗ trợ kỹ thuật tại các nhà máy, kỹ sư Phát Đạt luôn áp dụng các nguyên tắc sau:

• Luôn đo tín hiệu 4–20mA trước khi tháo thiết bị.
• Luôn kiểm tra áp suất khí nén cấp.
• Đo áp suất tại OUT1 và OUT2 của Positioner.
• Chỉ tháo Actuator khi đã xác nhận Positioner hoạt động bình thường.
• Chỉ thay Positioner sau khi đã loại trừ các nguyên nhân về tín hiệu, khí nén và Calibration.
• Kiểm tra Valve Body cuối cùng để tránh tháo van không cần thiết.

Khuyến nghị : Hầu hết các sự cố van điều khiển tuyến tính đều có thể được xác định nhanh nếu kiểm tra theo đúng trình tự 4–20mA → Khí nén → Positioner → OUT1 → OUT2 → Actuator → Ty van → Valve Body. Quy trình này đã được áp dụng trong nhiều nhà máy sản xuất thực phẩm, dệt nhuộm, hóa chất, giấy, cao su và năng lượng, giúp rút ngắn thời gian xử lý sự cố, giảm chi phí bảo trì và hạn chế thay thế thiết bị không cần thiết.

Câu hỏi thường gặp

Dưới đây là những câu hỏi mà kỹ sư bảo trì, phòng kỹ thuật và khách hàng thường đặt ra khi gặp sự cố van điều khiển tuyến tính không chạy.

1. Van tuyến tính không chạy có phải hỏng Positioner không?

Không. Nhiều trường hợp nguyên nhân là mất tín hiệu 4–20mA, mất khí nén, Actuator bị kẹt hoặc thân van bị đóng cặn. Cần kiểm tra theo đúng quy trình trước khi kết luận Positioner hỏng.

2. Positioner không ra khí có chắc chắn bị hỏng không?

Không. Trước tiên hãy kiểm tra khí nén cấp, tín hiệu 4–20mA, bộ lọc khí, Pilot Relay và Calibration. Chỉ thay Positioner khi đã loại trừ các nguyên nhân khác.

3. Đo OUT2 bao nhiêu bar là bình thường?

Không có một giá trị cố định. Áp suất OUT2 sẽ thay đổi theo tín hiệu điều khiển, loại Actuator và nguyên lý hoạt động của Positioner. Điều quan trọng là áp suất phải thay đổi tương ứng khi tín hiệu 4–20mA thay đổi.

4. Đo OUT1 như thế nào?

Lắp đồng hồ áp suất vào cổng OUT1, sau đó thay đổi tín hiệu từ 4mA đến 20mA và quan sát áp suất có thay đổi theo hay không.

5. Có tín hiệu 4–20mA nhưng van vẫn không chạy?

Hãy kiểm tra lần lượt:

• Khí nén cấp.
• Positioner.
• OUT1 và OUT2.
• Actuator.
• Ty van.
• Valve Body.

6. Không có tín hiệu 4–20mA thì kiểm tra gì?

Kiểm tra:

• PID.
• PLC hoặc DCS.
• Module Analog Output.
• Nguồn 24VDC.
• Dây tín hiệu.
• Đầu nối Terminal.

7. Actuator bị kẹt xử lý như thế nào?

Kiểm tra bằng cách cấp trực tiếp khí nén vào Actuator. Nếu vẫn không di chuyển, cần kiểm tra màng khí, lò xo, bạc dẫn hướng hoặc cơ cấu truyền động bên trong.

8. Có nên thay cả van ngay khi van không chạy?

Không. Hầu hết sự cố có thể khắc phục bằng sửa chữa Positioner, Actuator hoặc vệ sinh thân van. Chỉ thay cả van khi Valve Body hư hỏng nghiêm trọng hoặc chi phí sửa chữa quá cao.

9. Bao lâu nên Calibration Positioner?

Nên hiệu chuẩn sau khi:

• Thay Positioner.
• Thay Actuator.
• Thay thân van.
• Bảo trì lớn.
• Khi phát hiện hành trình van không chính xác.

10. Van bị Hunting là do đâu?

Nguyên nhân thường gặp gồm:

• PID cài đặt chưa phù hợp.
• Chọn sai Cv/Kvs.
• Positioner chưa Calibration.
• Áp suất khí nén không ổn định.

11. Van không đóng kín phải làm sao?

Kiểm tra Plug, Seat, Packing và khả năng đóng cặn trong thân van trước khi quyết định thay thế linh kiện.

12. Có thể kiểm tra Positioner khi chưa lắp lên van không?

Có. Có thể kiểm tra tín hiệu đầu vào, áp suất khí cấp và áp suất tại OUT1/OUT2 để đánh giá sơ bộ khả năng hoạt động của Positioner.

13. Áp suất khí nén cấp cho Positioner bao nhiêu là phù hợp?

Thông thường từ 3–8 bar, tùy theo từng hãng và model. Luôn tham khảo tài liệu kỹ thuật của nhà sản xuất.

14. Khi nào cần thay Actuator?

Khi màng khí bị rách, lò xo hỏng, thân Actuator nứt hoặc bộ truyền động bị kẹt cơ khí không thể sửa chữa.

15. Van mở không hết hành trình là do đâu?

Có thể do:

• Calibration sai.
• Áp suất khí nén không đủ.
• Ty van bị kẹt.
• Plug bị đóng cặn.
• Actuator không đủ lực.

16. Van để lâu không sử dụng có ảnh hưởng không?

Có. Ty van, Plug và Seat có thể bị rỉ sét hoặc đóng cặn, làm tăng ma sát và gây kẹt van khi vận hành trở lại.

17. Có cần lắp Y-Strainer trước van điều khiển không?

Có. Y-Strainer giúp giữ cặn bẩn, bảo vệ Plug và Seat, giảm nguy cơ kẹt van và kéo dài tuổi thọ thiết bị.

18. Có thể tự Calibration Positioner được không?

Được, nếu có tài liệu hướng dẫn của nhà sản xuất và người thực hiện hiểu rõ quy trình. Với Smart Positioner, nên thực hiện theo đúng quy trình Auto hoặc Manual Calibration.

19. Bao lâu nên bảo trì van điều khiển tuyến tính?

Thông thường từ 6–12 tháng, tùy môi trường làm việc, số chu kỳ đóng mở và chất lượng lưu chất. Hệ thống hơi và dầu truyền nhiệt nên được kiểm tra định kỳ để phát hiện sớm cặn bẩn và hao mòn.

20. Khi nào nên liên hệ kỹ sư Phát Đạt?

Nên liên hệ khi:

• Đã kiểm tra theo quy trình nhưng chưa xác định được nguyên nhân.
• Van điều khiển hoạt động không ổn định.
• Cần hỗ trợ Calibration Positioner.
• Cần kiểm tra Actuator hoặc Valve Body.
• Cần tư vấn sửa chữa, thay thế hoặc lựa chọn van điều khiển tuyến tính phù hợp với hệ thống.

Lời khuyên của kỹ sư Phát Đạt: Trước khi thay bất kỳ thiết bị nào, hãy luôn kiểm tra theo trình tự 4–20mA → Khí nén → Positioner → OUT1 → OUT2 → Actuator → Ty van → Valve Body. Đây là phương pháp nhanh, chính xác và giúp tiết kiệm đáng kể chi phí bảo trì cho nhà máy.

Liên hệ kỹ sư Phát Đạt

Nếu van điều khiển tuyến tính không chạy, đừng vội thay Positioner, Actuator hoặc toàn bộ van khi chưa xác định đúng nguyên nhân. Chỉ một bước kiểm tra sai có thể làm phát sinh chi phí lớn và kéo dài thời gian dừng máy.

Đội ngũ kỹ sư Phát Đạt sẵn sàng hỗ trợ khách hàng từ khâu kiểm tra, chẩn đoán sự cố đến lựa chọn giải pháp phù hợp với từng hệ thống.

Phát Đạt hỗ trợ những gì?

• Tư vấn xác định nguyên nhân van không hoạt động.
• Hướng dẫn kiểm tra tín hiệu 4–20mA, khí nén, OUT1, OUT2, Actuator và Valve Body.
• Hỗ trợ Calibration Positioner.
• Tính toán và lựa chọn Cv/Kvs, kích thước van phù hợp.
• Tư vấn lựa chọn Positioner, Actuator và thân van cho hệ thống hơi, nước nóng, dầu truyền nhiệt, khí nén và các ứng dụng công nghiệp khác.
• Hỗ trợ thay thế phụ tùng chính hãng và lựa chọn model tương đương.
• Hướng dẫn lắp đặt, vận hành và bảo trì nhằm tăng tuổi thọ thiết bị.

Khi nào nên liên hệ kỹ sư Phát Đạt?

Bạn nên liên hệ khi:

• Van không mở hoặc không đóng.
• Có tín hiệu 4–20mA nhưng van không phản hồi.
• Positioner không ra khí hoặc hoạt động bất thường.
• Van bị Hunting, rung hoặc điều khiển không ổn định.
• Cần kiểm tra, hiệu chuẩn Positioner sau khi lắp đặt.
• Cần tư vấn chọn mới hoặc thay thế Positioner, Actuator hoặc van điều khiển tuyến tính.

Cam kết hỗ trợ

Phát Đạt luôn ưu tiên xác định đúng nguyên nhân trước khi đề xuất thay thế thiết bị. Chúng tôi hướng đến giải pháp tối ưu về kỹ thuật và chi phí, giúp khách hàng:

• Giảm thời gian dừng máy.
• Hạn chế thay nhầm thiết bị.
• Tiết kiệm chi phí bảo trì.
• Nâng cao độ tin cậy của hệ thống điều khiển.

Tham khảo thêm

Để hiểu rõ hơn về van điều khiển tuyến tính và cách lựa chọn, bạn có thể xem thêm các bài viết trên website Phát Đạt:

• Van tuyến tính.
• Van điều khiển tuyến tính hơi nóng.
• Van điều khiển tuyến tính TLV.
• Hướng dẫn chọn van điều khiển tuyến tính.
• Giá van điều khiển tuyến tính.
• Positioner là gì?
• Nguyên nhân van tuyến tính bị Hunting và cách khắc phục.

Bạn đang gặp sự cố van điều khiển tuyến tính không chạy hoặc cần tư vấn lựa chọn Positioner, Actuator hay van điều khiển phù hợp? Hãy liên hệ kỹ sư Phát Đạt để được hỗ trợ kiểm tra, phân tích nguyên nhân và đề xuất giải pháp kỹ thuật tối ưu cho hệ thống của bạn. Chúng tôi đồng hành cùng nhà máy từ khâu tư vấn, lựa chọn thiết bị đến vận hành và bảo trì, giúp hệ thống hoạt động ổn định, an toàn và hiệu quả lâu dài.

Bài viết nên tham khảo thêm

Nếu bạn đang tìm hiểu về van điều khiển tuyến tính, cách lựa chọn, lắp đặt, vận hành hoặc xử lý sự cố trong hệ thống công nghiệp, hãy tham khảo thêm các bài viết chuyên sâu dưới đây:

1. Van tuyến tính là gì? Nguyên lý hoạt động, cấu tạo và ứng dụng

Đây là Pillar tổng hợp về van tuyến tính, giúp bạn hiểu từ nguyên lý hoạt động, cấu tạo, phân loại đến các ứng dụng trong điều khiển hơi, nước, dầu nóng và hóa chất.

Internal link:
https://phatdatcompany.com/van-tuyen-tinh

2. Van điều khiển tuyến tính hơi nóng – Giải pháp điều khiển nhiệt độ nhà máy

Tìm hiểu cách sử dụng van tuyến tính để điều khiển nhiệt độ cho Heat Exchanger, bồn gia nhiệt, nồi hấp và máy sấy, cùng sơ đồ điều khiển PT100 → PID → Positioner.

Internal link:
https://phatdatcompany.com/van-dieu-khien-tuyen-tinh-hoi-nong

3. Van điều khiển tuyến tính TLV – Cấu tạo, nguyên lý và ứng dụng

Bài viết chuyên sâu về van điều khiển TLV, cấu tạo, nguyên lý hoạt động, hướng dẫn lựa chọn và ứng dụng trong hệ thống hơi công nghiệp.

Internal link:
https://phatdatcompany.com/van-dieu-khien-tuyen-tinh-tlv

4. Hướng dẫn chọn van điều khiển tuyến tính đúng kỹ thuật

Hướng dẫn cách lựa chọn Cv/Kvs, kích thước DN, áp suất, nhiệt độ, vật liệu thân van và loại Actuator để hệ thống vận hành ổn định và tiết kiệm năng lượng.

Internal link:
https://phatdatcompany.com/cach-chon-van-tuyen-tinh

5. Giá van điều khiển tuyến tính – 10 yếu tố ảnh hưởng đến giá

Phân tích các yếu tố ảnh hưởng đến giá thành như vật liệu, kích thước, áp suất, thương hiệu, Positioner và Actuator, giúp doanh nghiệp lựa chọn đúng theo ngân sách.

Internal link:
https://phatdatcompany.com/gia-van-tuyen-tinh

6. Positioner là gì? Cấu tạo, nguyên lý và cách hiệu chỉnh

Giải thích nguyên lý hoạt động của Positioner, cách đấu nối tín hiệu 4–20mA, Auto Calibration và các lỗi thường gặp trong quá trình vận hành.

Internal link:
(Bài Positioner )

7. Van tuyến tính bị Hunting – Nguyên nhân và cách khắc phục

Phân tích nguyên nhân khiến van điều khiển rung, dao động liên tục, điều khiển không ổn định và hướng dẫn cách xử lý theo kinh nghiệm thực tế.

Internal link:
(Bài Hunting )

8. Kinh nghiệm kiểm tra Positioner trong 5 phút trước khi thay mới

Hướng dẫn quy trình kiểm tra 4–20mA → Khí nén → OUT1 → OUT2 → Actuator → Ty van, giúp xác định nhanh nguyên nhân và tránh thay nhầm thiết bị.

Internal link:
(Bài test Positioner )

Bài viết liên quan

• ➜ Van tuyến tính là gì? Nguyên lý hoạt động, cấu tạo và ứng dụng.
• ➜ Van điều khiển tuyến tính hơi nóng – Giải pháp điều khiển nhiệt độ nhà máy.
• ➜ Van điều khiển tuyến tính TLV – Cấu tạo, nguyên lý và ứng dụng.
• ➜ Hướng dẫn chọn van điều khiển tuyến tính đúng kỹ thuật.
• ➜ Giá van điều khiển tuyến tính – 10 yếu tố ảnh hưởng đến giá.
• ➜ Positioner là gì? Cấu tạo, nguyên lý và cách hiệu chỉnh.
• ➜ Van tuyến tính bị Hunting – Nguyên nhân và cách khắc phục.
• ➜ Kinh nghiệm kiểm tra Positioner trong 5 phút trước khi thay mới.
