Van tuyến tính điện là gì?

Van tuyến tính điện (Electric Linear Control Valve) là loại van điều khiển tự động sử dụng bộ truyền động điện – electric actuator để thay đổi vị trí đóng/mở của van theo tín hiệu điều khiển. Khác với van điện ON/OFF chỉ có hai trạng thái đóng hoặc mở, van tuyến tính điện có thể điều chỉnh van đến nhiều vị trí trung gian để điều tiết lưu lượng môi chất.

Trong các hệ thống công nghiệp, van thường nhận tín hiệu 4–20mA hoặc 0–10V từ PLC, bộ điều khiển PID, DCS hoặc BMS. Bộ truyền động chuyển đổi tín hiệu này thành chuyển động tuyến tính của trục van, từ đó thay đổi tiết diện dòng chảy và kiểm soát các thông số như lưu lượng, áp suất hoặc nhiệt độ.

Ví dụ với tín hiệu 4–20mA, tùy cấu hình và hiệu chuẩn của actuator:

PLC/PID → 4–20mA → Bộ truyền động điện → Trục van → Plug → Điều tiết lưu lượng

Van tuyến tính điện được sử dụng nhiều trong hệ thống hơi, nước nóng/lạnh, dầu truyền nhiệt, Heat Exchanger, HVAC và các dây chuyền sản xuất cần điều khiển tự động.

Lưu ý: Không nên chọn van chỉ dựa vào DN đường ống. Để chọn đúng van tuyến tính điện, cần xem đồng thời môi chất, lưu lượng, áp suất, chênh áp ΔP, nhiệt độ, Kvs/Cv, vật liệu thân van và tín hiệu điều khiển.

Cấu tạo van tuyến tính điện

Van tuyến tính điện thường gồm thân van, bộ phận điều tiết, trục van và bộ truyền động điện. Tùy từng thương hiệu và cấu hình, actuator có thể tích hợp thêm bộ điều khiển, công tắc giới hạn và tín hiệu phản hồi vị trí.

1. Thân van

Là phần tiếp xúc trực tiếp với môi chất, thường được lựa chọn theo DN, PN, nhiệt độ, áp suất và vật liệu phù hợp với môi chất.

2. Plug/đĩa van

Plug thay đổi vị trí bên trong thân van để thay đổi tiết diện dòng chảy. Với van cầu điều khiển tuyến tính, hình dạng plug có ảnh hưởng lớn đến đặc tính điều tiết và lưu lượng qua van.

3. Trục van (Stem)

Trục nối plug với actuator. Khi actuator điện tạo chuyển động tuyến tính, trục dịch chuyển lên hoặc xuống để thay đổi vị trí plug.

4. Bộ truyền động điện (Electric Actuator)

Actuator chuyển tín hiệu điều khiển thành chuyển động cơ học của trục van. Các thông số cần quan tâm gồm:

• Điện áp cấp.
• Lực truyền động.
• Hành trình.
• Thời gian chạy hết hành trình.
• Chế độ làm việc.
• Tín hiệu điều khiển.
• Tín hiệu phản hồi vị trí nếu có.

5. Bộ điều khiển và tín hiệu phản hồi

Một số actuator tích hợp mạch điện tử để nhận 4–20mA, 0–10V hoặc các tín hiệu điều khiển khác, đồng thời có thể cung cấp feedback vị trí về PLC/PID/DCS.

Có thể hiểu đơn giản:

Tín hiệu điều khiển → Actuator điện → Trục van → Plug → Điều tiết lưu lượng

Kinh nghiệm thực tế: Khi lựa chọn van tuyến tính điện cho nhà máy, không nên chỉ kiểm tra thân van. Cần kiểm tra đồng bộ cả van + actuator + tín hiệu điều khiển + lực truyền động + hành trình, đặc biệt khi thay thế một van hiện hữu.

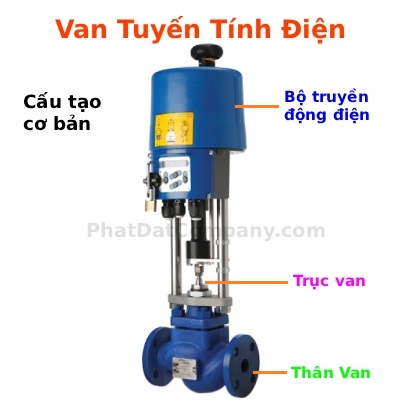

Van tuyến tính có cấu tạo : thân van, trục/plug và bộ truyền động điện điều khiển vị trí van.

Nguyên lý hoạt động của van tuyến tính điện

Van tuyến tính điện hoạt động bằng cách chuyển tín hiệu điều khiển điện thành chuyển động tuyến tính của trục van, từ đó thay đổi vị trí của plug/đĩa van và điều tiết lưu lượng môi chất qua van.

Quy trình điều khiển điển hình:

PLC/PID/DCS → tín hiệu 4–20mA hoặc 0–10V → bộ truyền động điện → trục van → plug → thay đổi lưu lượng

1. Bộ điều khiển phát tín hiệu

PLC, PID hoặc DCS xác định vị trí van cần thiết dựa trên thông số cần kiểm soát như nhiệt độ, áp suất hoặc lưu lượng.

Ví dụ, với tín hiệu 4–20mA, bộ điều khiển có thể yêu cầu actuator đưa van đến một vị trí trung gian. Tuy nhiên, 4mA tương ứng đóng và 20mA tương ứng mở hay ngược lại phụ thuộc vào cấu hình và hiệu chuẩn của actuator.

2. Actuator điện nhận và xử lý tín hiệu

Bộ truyền động điện nhận tín hiệu điều khiển, so sánh với vị trí thực tế của van và tạo mô-men/lực cần thiết để dịch chuyển trục.

Actuator sẽ tiếp tục điều chỉnh cho đến khi đạt vị trí yêu cầu.

3. Trục van dịch chuyển

Chuyển động của actuator được truyền tới stem/trục van. Trục dịch chuyển lên hoặc xuống tùy thiết kế, làm thay đổi vị trí của plug bên trong thân van.

4. Plug thay đổi tiết diện dòng chảy

Khi plug dịch chuyển, tiết diện dòng chảy thay đổi → Kvs/Cv thực tế của van thay đổi → lưu lượng môi chất được điều tiết.

Đây là điểm khác biệt quan trọng giữa van tuyến tính điện và van điện ON/OFF: van tuyến tính có thể giữ nhiều vị trí trung gian thay vì chỉ đóng hoặc mở hoàn toàn.

5. Feedback giúp actuator kiểm soát vị trí

Ở các cấu hình có position feedback, actuator có thể phản hồi vị trí thực tế về PLC/DCS/PID. Nhờ đó hệ thống biết van đang ở vị trí nào và tiếp tục hiệu chỉnh khi tín hiệu điều khiển thay đổi.

Ví dụ thực tế:

Cảm biến nhiệt độ → PID → tín hiệu 4–20mA → actuator điện → van tuyến tính → điều chỉnh lưu lượng hơi → nhiệt độ Heat Exchanger ổn định.

Lưu ý khi áp dụng trong nhà máy

Không nên hiểu đơn giản 12mA = van mở 50% trong mọi trường hợp. Quan hệ giữa tín hiệu, hành trình và lưu lượng còn phụ thuộc vào cấu hình actuator, chiều tác động, đặc tính van (linear/equal percentage) và quá trình hiệu chuẩn.

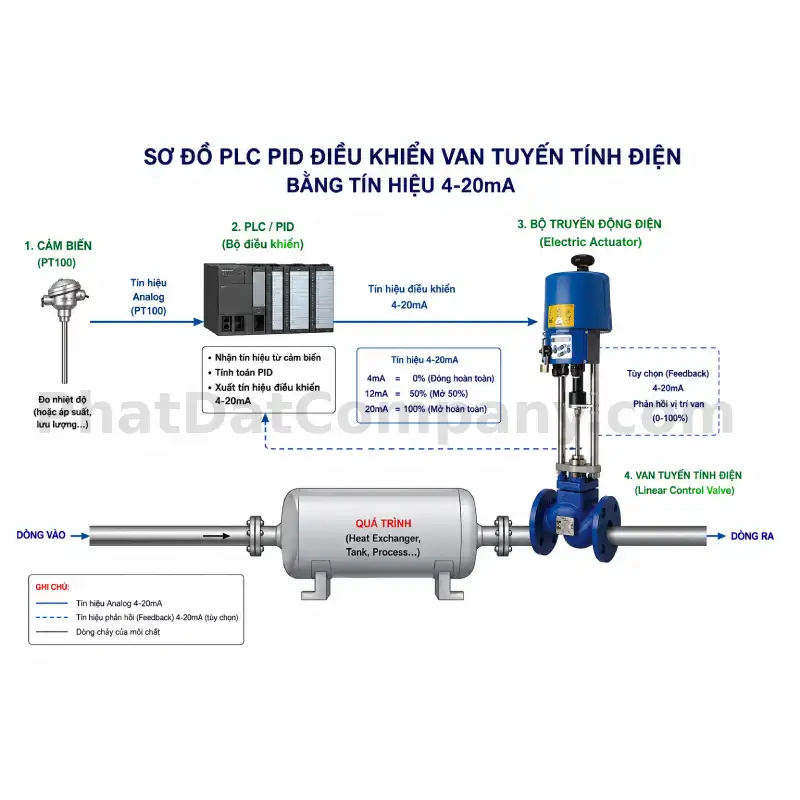

Hình 2 nên đặt ngay sau phần này:Sơ đồ PLC/PID → 4–20mA → actuator điện → van tuyến tính → feedback, vì đây là hình giúp kỹ sư nhìn thấy toàn bộ vòng điều khiển ngay sau khi đọc nguyên lý.

Van tuyến tính. Sơ đồ điều khiển điển hình: cảm biến → PID/PLC → tín hiệu 4–20mA → actuator điện → van.

Van tuyến tính điện dùng tín hiệu gì?

Van tuyến tính điện thường sử dụng tín hiệu analog để điều khiển vị trí mở của van. Hai loại tín hiệu phổ biến nhất trong công nghiệp là 4–20mA và 0–10V. Ngoài ra, một số actuator có thể nhận tín hiệu ON/OFF hoặc tích hợp tín hiệu phản hồi vị trí.

1. Tín hiệu 4–20mA – phổ biến trong nhà máy

4–20mA là tín hiệu được sử dụng rất rộng rãi trong hệ thống điều khiển công nghiệp vì có khả năng truyền tín hiệu ổn định trên khoảng cách tương đối xa và dễ phát hiện lỗi đứt dây.

Van có thể nhận tín hiệu từ:

• PLC
• Bộ điều khiển PID
• DCS
• Bộ điều khiển nhiệt độ
• Bộ điều khiển áp suất
• Bộ điều khiển lưu lượng

Ví dụ:

4mA → vị trí van theo cấu hình
12mA → vị trí trung gian
20mA → vị trí van theo cấu hình

Không nên mặc định 4mA luôn là 0% và 20mA luôn là 100%, vì chiều tác động và cách hiệu chuẩn có thể thay đổi tùy actuator.

2. Tín hiệu 0–10V – thường gặp trong HVAC

Tín hiệu 0–10V cũng được sử dụng để điều khiển actuator tuyến tính, đặc biệt trong các hệ thống:

• HVAC
• AHU
• Chiller
• BMS
• Điều khiển van nước nóng/lạnh

Ví dụ, tín hiệu 0–10V có thể được sử dụng để yêu cầu actuator thay đổi vị trí van theo mức tín hiệu được cài đặt.

3. Tín hiệu ON/OFF – không phải điều khiển tuyến tính

Một số actuator điện chỉ nhận lệnh mở/đóng.

Khi đó:

ON → mở
OFF → đóng

Đây là van điều khiển điện ON/OFF, không nên gọi là van tuyến tính điện nếu actuator không có khả năng điều chỉnh và giữ vị trí trung gian theo tín hiệu analog.

Đây là lỗi khá phổ biến khi khách hàng tìm mua “van điều khiển điện” nhưng thực tế hệ thống lại yêu cầu modulating control.

4. Tín hiệu feedback vị trí

Một số actuator có thể cung cấp tín hiệu phản hồi như:

Position feedback 4–20mA

Tín hiệu này gửi vị trí thực tế của van về PLC/DCS/BMS để hệ thống giám sát và điều khiển chính xác hơn.

Ví dụ:

PLC/PID → 4–20mA → Actuator → Van
Van/Actuator → Feedback → PLC/DCS

Bảng chọn nhanh

Kinh nghiệm: Trước khi thay thế hoặc đặt mua van tuyến tính điện, anh nên kiểm tra loại tín hiệu mà PLC/PID đang xuất ra, loại tín hiệu actuator có thể nhận và có cần feedback vị trí hay không. Chỉ cần sai tín hiệu điều khiển, van có thể không chạy hoặc chạy nhưng không điều tiết đúng theo yêu cầu.

Ứng dụng van tuyến tính điện trong nhà máy

Van tuyến tính điện được sử dụng khi nhà máy cần điều tiết liên tục lưu lượng môi chất thay vì chỉ đóng hoặc mở hoàn toàn. Khi kết hợp với PLC, PID hoặc DCS, van có thể tự động thay đổi vị trí để duy trì nhiệt độ, áp suất hoặc lưu lượng theo giá trị cài đặt.

1. Hệ thống hơi và lò hơi

Van tuyến tính điện có thể được sử dụng để điều tiết lưu lượng hơi cấp cho thiết bị trao đổi nhiệt, bồn gia nhiệt hoặc dây chuyền sản xuất.

Ứng dụng thường gặp:

• Điều khiển hơi vào Heat Exchanger.
• Điều khiển nhiệt độ bồn gia nhiệt.
• Điều chỉnh hơi cho máy sấy.
• Điều khiển hơi trong dây chuyền thực phẩm, dệt nhuộm.

Với hệ thống hơi, cần đặc biệt kiểm tra áp suất trước/sau van, nhiệt độ, lưu lượng và chênh áp ΔP trước khi chọn Kvs.

2. Heat Exchanger – bộ trao đổi nhiệt

Đây là một trong những ứng dụng phù hợp với van tuyến tính điện.

Ví dụ:

Cảm biến nhiệt độ → PID → 4–20mA → Actuator → Van tuyến tính → Điều chỉnh lưu lượng hơi/nước nóng

Khi nhiệt độ đầu ra thấp hơn giá trị cài đặt, bộ điều khiển có thể yêu cầu van mở thêm. Khi nhiệt độ đạt mức yêu cầu, van được đưa về vị trí phù hợp để duy trì nhiệt độ ổn định.

3. Hệ thống dầu truyền nhiệt và dầu nóng

Trong các dây chuyền sử dụng dầu tải nhiệt, van điều khiển dầu nóng có thể được dùng để điều tiết lưu lượng dầu qua thiết bị gia nhiệt hoặc các nhánh của hệ thống.

Ứng dụng:

• Máy ép.
• Máy sấy.
• Dây chuyền sản xuất cao su.
• Ngành gỗ.
• Thực phẩm.
• Hệ thống gia nhiệt công nghiệp.

Tuy nhiên, với dầu nóng cần kiểm tra kỹ nhiệt độ làm việc, vật liệu thân van, gioăng/phớt, actuator và cấp chịu nhiệt trước khi lựa chọn.

4. Hệ thống nước nóng và nước lạnh

Van tuyến tính điện được sử dụng để điều tiết nước trong:

• Heat Exchanger.
• AHU.
• Chiller.
• Hệ thống nước nóng.
• Hệ thống HVAC.
• Dây chuyền làm mát sản xuất.

Đặc biệt trong HVAC, actuator 0–10V thường gặp; trong các hệ thống process công nghiệp, 4–20mA thường được ưu tiên khi kết nối PLC/PID/DCS.

5. Điều khiển nhiệt độ trong dây chuyền sản xuất

Van tuyến tính điện thường không trực tiếp “đo nhiệt độ”. Thay vào đó, cảm biến đo nhiệt độ → bộ điều khiển PID tính toán → actuator thay đổi vị trí van.

Ví dụ:

PT100 → Temperature Controller/PID → 4–20mA → Van tuyến tính điện → Điều chỉnh môi chất gia nhiệt

Cấu hình này thường được sử dụng để kiểm soát nhiệt độ của:

• Bồn gia nhiệt.
• Bồn phối trộn.
• Máy sấy.
• Heat Exchanger.
• Thiết bị gia nhiệt công nghiệp.

6. Điều khiển áp suất và lưu lượng

Ngoài nhiệt độ, van tuyến tính điện còn có thể tham gia vào các vòng điều khiển áp suất hoặc lưu lượng.

Ví dụ:

Pressure Transmitter → PID → 4–20mA → Actuator → Van

Khi áp suất thay đổi, bộ điều khiển điều chỉnh tín hiệu đến actuator để thay đổi vị trí van và đưa áp suất về giá trị cài đặt.

Khi nào nên ưu tiên van tuyến tính điện?

Van tuyến tính điện phù hợp khi:

• Nhà máy không có hệ thống khí nén.
• Cần điều khiển vị trí van bằng 4–20mA hoặc 0–10V.
• Cần điều tiết lưu lượng tương đối chính xác.
• Có PLC/PID/DCS/BMS.
• Tốc độ đóng mở không phải yêu cầu quá nhanh.
• Muốn giảm phụ thuộc vào hệ thống khí nén.

Kinh nghiệm: Với van dùng cho hơi, dầu nóng hoặc nước nóng, không nên chọn van chỉ dựa vào DN. Cần xác định môi chất → lưu lượng → áp suất → ΔP → nhiệt độ → Kvs/Cv → vật liệu → actuator → tín hiệu điều khiển. Đây là chuỗi thông số quyết định van có thực sự điều khiển ổn định trong nhà máy hay không.

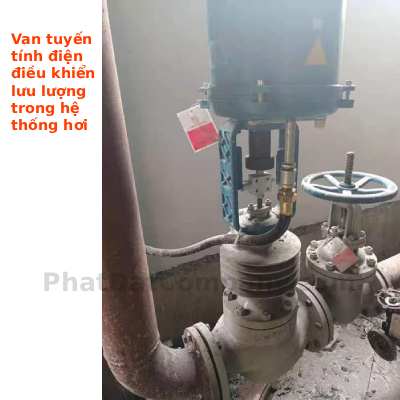

Van tuyến tính điện được sử dụng để điều tiết lưu lượng trong hệ thống hơi, nước nóng và Heat Exchanger.

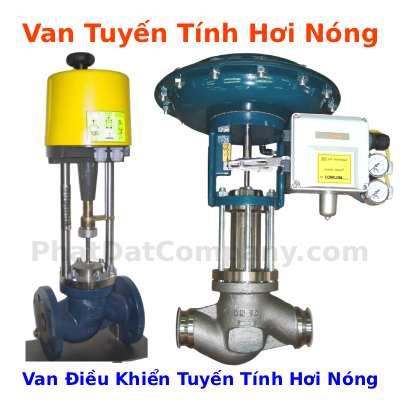

So sánh van tuyến tính điện và van tuyến tính khí nén

Cả van tuyến tính điện và van tuyến tính khí nén đều được sử dụng để điều tiết lưu lượng tự động theo tín hiệu điều khiển. Điểm khác biệt chính nằm ở nguồn năng lượng của bộ truyền động, tốc độ đáp ứng, hạ tầng phụ trợ và điều kiện vận hành của nhà máy.

Khi nào nên chọn van tuyến tính điện?

Van tuyến tính điện thường phù hợp khi nhà máy không có sẵn hệ thống khí nén, cần điều khiển bằng 4–20mA/0–10V và tốc độ đóng mở không phải yêu cầu quá cao.

Các ứng dụng phổ biến gồm HVAC, nước nóng/lạnh, Heat Exchanger, hơi và dầu truyền nhiệt.

Khi nào nên chọn van tuyến tính khí nén?

Van khí nén thường đáng cân nhắc khi hệ thống yêu cầu tốc độ đáp ứng nhanh, làm việc liên tục trong môi trường process hoặc nhà máy đã có hệ thống khí nén ổn định.

Đặc biệt, với các vòng điều khiển có biến động nhanh, actuator khí nén kết hợp positioner có thể mang lại khả năng đáp ứng phù hợp hơn.

Kinh nghiệm chọn van

Không có loại nào tốt hơn trong mọi trường hợp. Kỹ sư nên lựa chọn dựa trên:

Môi chất → lưu lượng → ΔP → nhiệt độ → tốc độ đáp ứng → nguồn năng lượng → tín hiệu điều khiển → yêu cầu fail-safe → điều kiện nhà máy.

Lưu ý: Không nên nhầm van tuyến tính điện với van điện ON/OFF, cũng như không nên mặc định mọi van khí nén đều có khả năng điều khiển tuyến tính. Khả năng modulating phụ thuộc vào actuator, positioner và cấu hình tín hiệu điều khiển.

Vị trí hình: Với flow 4 hình của bài, không cần tạo thêm hình riêng cho H2 này. Bảng so sánh đã đủ trực quan; giữ số lượng hình ở mức 4 sẽ giúp bài gọn và tập trung hơn.

Hướng dẫn chọn van tuyến tính điện

Để chọn đúng van tuyến tính điện cho nhà máy, không nên chỉ dựa vào DN đường ống. Cần xác định đồng thời môi chất, lưu lượng, áp suất, chênh áp ΔP, nhiệt độ, Kvs/Cv, vật liệu van, actuator và tín hiệu điều khiển.

1. Xác định môi chất

Trước tiên cần xác định van sẽ điều khiển:

• Hơi nước.
• Nước nóng/lạnh.
• Dầu truyền nhiệt.
• Khí.
• Các chất lỏng trong quy trình sản xuất.

Môi chất quyết định vật liệu thân van, plug, seat, gioăng/phớt và cấp nhiệt độ.

2. Xác định lưu lượng cần điều khiển

Cần có ít nhất:

• Lưu lượng nhỏ nhất.
• Lưu lượng làm việc bình thường.
• Lưu lượng lớn nhất.

Đây là cơ sở để lựa chọn Kvs/Cv. Van quá lớn có thể khiến van thường xuyên làm việc ở vùng mở rất nhỏ và khó điều khiển ổn định; van quá nhỏ lại không đáp ứng được lưu lượng yêu cầu.

3. Kiểm tra áp suất và chênh áp ΔP

Cần biết:

P1 = áp suất trước van
P2 = áp suất sau van

Từ đó xác định:

ΔP = P1 − P2

Không nên chọn van chỉ theo PN16, PN25 hoặc PN40. PN chủ yếu liên quan đến cấp áp suất của thân van; khả năng điều tiết thực tế còn phụ thuộc vào ΔP, Kvs/Cv và điều kiện vận hành.

4. Kiểm tra nhiệt độ làm việc

Đặc biệt quan trọng với:

• Hơi.
• Nước nóng.
• Dầu nóng/dầu truyền nhiệt.

Cần xác định nhiệt độ làm việc bình thường và nhiệt độ cực đại, sau đó kiểm tra giới hạn của thân van, seat, gioăng/phớt và actuator.

5. Chọn Kvs/Cv phù hợp

Sau khi có lưu lượng và điều kiện áp suất, mới tiến hành xác định Kvs/Cv cần thiết.

Đây là một trong những thông số quan trọng nhất quyết định khả năng điều tiết của van.

Kinh nghiệm thực tế: Nếu khách chỉ cung cấp “DN50, PN16”, chưa đủ dữ liệu để báo chính xác một van tuyến tính điện. Nên hỏi thêm môi chất + lưu lượng + P1/P2 + nhiệt độ trước khi chốt model.

6. Chọn đặc tính điều khiển

Tùy ứng dụng có thể lựa chọn:

• Linear – đặc tính tuyến tính.
• Equal Percentage – đặc tính phần trăm bằng nhau.
• Các đặc tính khác theo thiết kế của nhà sản xuất.

Với hệ thống hơi và các ứng dụng điều khiển nhiệt độ, cần xem xét đặc tính van cùng với đặc tính của hệ thống để tránh vùng điều khiển quá nhạy hoặc quá kém đáp ứng.

7. Chọn actuator điện

Sau khi xác định thân van, cần kiểm tra actuator:

• Điện áp: 24V, 110V, 230V...
• Lực truyền động.
• Hành trình.
• Thời gian chạy.
• Chế độ làm việc.
• Cấp bảo vệ.
• Fail position nếu ứng dụng yêu cầu.
• Feedback vị trí.

Không được chọn actuator chỉ dựa vào điện áp. Actuator phải có đủ lực để thắng lực tác động lên plug/seat trong điều kiện vận hành thực tế.

8. Kiểm tra tín hiệu điều khiển

Xác định hệ thống đang sử dụng:

4–20mA → phổ biến trong PLC/PID/DCS công nghiệp.

0–10V → thường gặp trong HVAC/BMS.

Nếu cần phản hồi vị trí, cần kiểm tra thêm feedback 4–20mA hoặc tín hiệu tương ứng.

9. Kiểm tra khả năng lắp đặt

Trước khi đặt hàng cần kiểm tra:

• DN.
• PN.
• Kiểu kết nối.
• Kích thước face-to-face.
• Hướng dòng chảy.
• Không gian lắp actuator.
• Vị trí lắp đặt.
• Nhiệt độ môi trường xung quanh actuator.

Đặc biệt khi thay van cũ, nên đối chiếu model và kích thước với van hiện hữu thay vì chỉ nhìn DN.

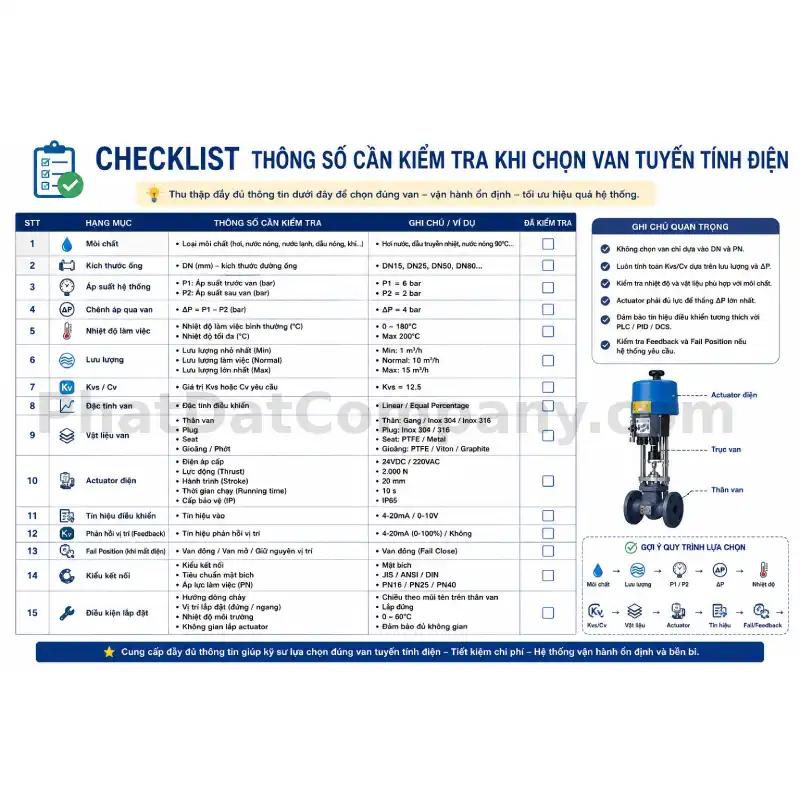

Checklist trước khi báo giá

Công thức lựa chọn nên nhớ

Môi chất → Lưu lượng → P1/P2 → ΔP → Nhiệt độ → Kvs/Cv → Thân van → Actuator → Tín hiệu điều khiển

Đây là quy trình Phát Đạt khuyên kỹ sư sử dụng trước khi chốt model, đặc biệt với van tuyến tính điện dùng cho hơi, dầu nóng và Heat Exchanger.

8 thông số kỹ sư cần kiểm tra trước khi lựa chọn van tuyến tính điện cho hệ thống công nghiệp.

Anh chị tham khảo thêm Bảng giá van tuyến tính.

Sai lầm khi chọn van tuyến tính điện

Chọn van tuyến tính điện không đúng thông số có thể khiến van không điều tiết ổn định, actuator quá tải, tín hiệu điều khiển không tương thích hoặc tuổi thọ thiết bị giảm. Trong thực tế, một số sai lầm dưới đây xảy ra khá thường xuyên.

1. Chọn van chỉ theo DN đường ống

Đây là sai lầm phổ biến nhất.

Ví dụ đường ống DN50 không có nghĩa van DN50 nào cũng phù hợp. Cần kiểm tra thêm lưu lượng, áp suất trước/sau van và Kvs/Cv.

DN cho biết kích thước kết nối; Kvs/Cv mới liên quan trực tiếp đến khả năng đáp ứng lưu lượng của van.

2. Không tính chênh áp ΔP

Chỉ biết PN16 hoặc PN25 là chưa đủ.

Cần xác định:

ΔP = P1 − P2

Nếu bỏ qua ΔP, van có thể quá lớn, quá nhỏ hoặc làm việc không đúng vùng điều khiển.

3. Chọn Kvs/Cv quá lớn

Van quá lớn có thể phải hoạt động ở vị trí mở rất nhỏ trong phần lớn thời gian.

Hậu quả có thể là:

• Điều khiển khó ổn định.
• Lưu lượng thay đổi mạnh khi actuator dịch chuyển một đoạn nhỏ.
• Khó duy trì nhiệt độ/áp suất theo giá trị cài đặt.

4. Nhầm van tuyến tính với van điện ON/OFF

Van ON/OFF: chủ yếu đóng hoặc mở.

Van tuyến tính điện: có khả năng điều chỉnh vị trí trung gian để điều tiết.

Nếu hệ thống PLC/PID yêu cầu điều khiển 4–20mA nhưng lại chọn actuator chỉ có chức năng ON/OFF, van sẽ không đáp ứng đúng yêu cầu điều khiển.

5. Không kiểm tra tín hiệu điều khiển

Trước khi đặt hàng cần xác định PLC/PID/DCS đang xuất:

• 4–20mA
• 0–10V
• Hoặc tín hiệu khác theo cấu hình actuator.

Đồng thời kiểm tra actuator có nhận đúng tín hiệu đó hay không.

6. Chỉ quan tâm điện áp mà bỏ qua lực actuator

Ví dụ actuator dùng 24VDC không có nghĩa mọi actuator 24VDC đều có thể thay thế cho nhau.

Cần kiểm tra:

Điện áp + lực truyền động + hành trình + thời gian chạy + chế độ làm việc.

Đặc biệt với van làm việc ở ΔP cao, actuator phải đủ lực để đưa plug về đúng vị trí.

7. Không kiểm tra nhiệt độ và vật liệu

Với hơi, nước nóng và dầu truyền nhiệt, cần kiểm tra kỹ:

• Nhiệt độ tối đa.
• Vật liệu thân van.
• Seat.
• Gioăng/phớt.
• Giới hạn nhiệt độ của actuator.

Không nên chỉ nhìn áp suất danh nghĩa rồi kết luận van dùng được.

8. Không xác định đặc tính điều khiển

Hai van có cùng DN và Kvs chưa chắc cho cùng khả năng điều khiển.

Cần xem van sử dụng đặc tính:

• Linear
• Equal Percentage
• Hoặc đặc tính khác theo thiết kế.

Đặc tính van phải phù hợp với đặc tính của hệ thống và vòng điều khiển.

9. Không kiểm tra Fail Position

Đối với một số ứng dụng quan trọng, cần xác định khi mất điện van phải:

• Đóng.
• Mở.
• Hay giữ nguyên vị trí.

Không phải actuator điện nào cũng có cùng khả năng xử lý khi mất nguồn, vì vậy phải kiểm tra đúng cấu hình của nhà sản xuất.

10. Thay van cũ nhưng không kiểm tra kích thước thực tế

Khi thay thế van hiện hữu, ngoài DN và PN cần kiểm tra:

Face-to-face → kiểu kết nối → kích thước actuator → hành trình → hướng dòng chảy → không gian lắp đặt.

Một model có cùng DN nhưng khác kích thước hoặc cấu hình vẫn có thể không lắp vừa hệ thống.

Bảng so sánh các loại van tuyến tính điện

Trên thị trường có nhiều loại van tuyến tính điện, khác nhau về kiểu thân van, môi chất, đặc tính điều khiển và khả năng chịu áp suất – nhiệt độ. Không nên chọn van chỉ dựa vào DN; cần đối chiếu với môi chất, lưu lượng, ΔP, Kvs/Cv và yêu cầu điều khiển.

Chọn nhanh theo ứng dụng

Hơi → ưu tiên van có khả năng chịu nhiệt, áp suất và ΔP phù hợp; thường cần đặc tính điều khiển được xác định theo hệ thống.

Dầu nóng → ưu tiên vật liệu thân van, seat, seal và actuator phù hợp nhiệt độ làm việc.

Nước nóng/lạnh → có thể cân nhắc van cầu 2 ngã hoặc 3 ngã tùy sơ đồ hệ thống.

Mixing → chọn van 3 ngã để trộn hai dòng thành một dòng ra.

Diverting → chọn van 3 ngã để chia một dòng vào thành hai nhánh ra.

PLC/PID/DCS → kiểm tra actuator nhận 4–20mA và có cần feedback vị trí hay không.

Kinh nghiệm : “Van tuyến tính điện” không phải là một model duy nhất. Cùng DN50 nhưng van dùng cho hơi, nước và dầu nóng có thể cần cấu hình hoàn toàn khác nhau. Vì vậy, nên chọn theo ứng dụng và điều kiện vận hành trước, sau đó mới chọn model cụ thể.

Kinh nghiệm thực tế từ kỹ sư Phát Đạt

Trong thực tế tư vấn và cung cấp thiết bị cho nhà máy, Phát Đạt nhận thấy sai van tuyến tính điện thường không nằm ở việc chọn sai DN, mà nằm ở việc thiếu dữ liệu vận hành hoặc chọn không đồng bộ giữa thân van – Kvs/Cv – actuator – tín hiệu điều khiển.

1. Đừng báo giá chỉ dựa vào DN

Khi khách gửi yêu cầu như “van tuyến tính điện DN50, PN16”, đây mới chỉ là thông tin ban đầu.

Trước khi chốt model, Phát Đạt thường kiểm tra thêm:

Môi chất → lưu lượng → áp suất P1/P2 → ΔP → nhiệt độ → Kvs/Cv → actuator → tín hiệu điều khiển.

Nếu thiếu các thông số này, nên hỏi lại khách thay vì chọn một model theo kinh nghiệm cảm tính.

2. Đặc biệt chú ý khi van dùng cho hơi và dầu nóng

Với hơi nước hoặc dầu truyền nhiệt, nhiệt độ và chênh áp có thể ảnh hưởng rất lớn đến lựa chọn van.

Không nên lấy một van đang dùng tốt cho nước rồi mặc định có thể sử dụng cho hơi hoặc dầu nóng chỉ vì cùng DN.

Cần kiểm tra lại:

• Nhiệt độ làm việc.
• Áp suất.
• ΔP.
• Vật liệu thân van.
• Seat.
• Gioăng/phớt.
• Giới hạn nhiệt độ của actuator.

3. Kiểm tra actuator trước khi kết luận “van không chạy”

Trong quá trình kiểm tra thiết bị, nếu van không di chuyển, không nên lập tức kết luận hỏng van.

Cần tách từng phần:

Tín hiệu điều khiển → nguồn cấp → actuator → chuyển động trục → cơ cấu van.

Ví dụ, nếu PLC/PID xuất tín hiệu nhưng actuator không phản hồi, cần kiểm tra nguồn, mạch điều khiển, cấu hình tín hiệu và actuator trước khi tháo thân van.

4. Kiểm tra đúng tín hiệu 4–20mA

Với van tuyến tính điện điều khiển bằng 4–20mA, cần xác định:

• Actuator có nhận 4–20mA hay không.
• Chiều tác động.
• Vị trí đóng/mở tương ứng với tín hiệu.
• Có cần feedback hay không.
• PLC/PID đang xuất tín hiệu hay chỉ có lệnh ON/OFF.

Không nên mặc định 12mA luôn tương ứng chính xác 50% hành trình nếu chưa kiểm tra cấu hình và hiệu chuẩn actuator.

5. Khi thay thế van cũ, phải đối chiếu model thực tế

Nếu khách muốn thay một van đang hoạt động, Phát Đạt ưu tiên thu thập:

Ảnh nameplate + model + DN/PN + actuator + tín hiệu điều khiển + thông số môi chất.

Nếu có thể, nên lấy thêm ảnh van đang lắp thực tế và kích thước face-to-face.

Cách này giảm nguy cơ báo đúng “DN” nhưng sai model hoặc không lắp vừa hệ thống.

6. Không cố bán một model khi dữ liệu chưa đủ

Đây là nguyên tắc quan trọng khi tư vấn thiết bị công nghiệp.

Nếu chưa có đủ lưu lượng, áp suất, nhiệt độ hoặc môi chất, tốt hơn là hỏi thêm thông tin thay vì khẳng định một model cụ thể.

Với thiết bị điều khiển, chọn đúng ngay từ đầu thường rẻ hơn rất nhiều so với thay van sau khi đưa vào vận hành.

Kinh nghiệm kiểm tra nhanh của Phát Đạt

Khách gửi model → kiểm tra catalog → đối chiếu thông số → kiểm tra môi chất và điều kiện vận hành → kiểm tra actuator/tín hiệu → mới xác nhận model và báo giá.

Vì sao nên chọn Phát Đạt?

Phát Đạt tập trung vào thiết bị công nghiệp và giải pháp điều khiển cho nhà máy, trong đó có van tuyến tính điện, van điều khiển, actuator, đồng hồ áp suất và thiết bị đo mức.

1. Tư vấn theo điều kiện vận hành thực tế

Phát Đạt không chỉ dựa vào DN để chọn van. Kỹ sư sẽ đối chiếu các thông số quan trọng như:

Môi chất → lưu lượng → áp suất → ΔP → nhiệt độ → Kvs/Cv → vật liệu → actuator → tín hiệu điều khiển.

Điều này đặc biệt quan trọng với các ứng dụng hơi, nước nóng, dầu truyền nhiệt và Heat Exchanger.

2. Kiểm tra đồng bộ van và actuator

Một van tuyến tính điện chỉ hoạt động đúng khi thân van và actuator phù hợp với nhau.

Phát Đạt kiểm tra các thông số như:

• Lực actuator.
• Hành trình.
• Điện áp cấp.
• Tín hiệu 4–20mA/0–10V.
• Feedback vị trí.
• Chiều tác động.
• Yêu cầu fail position nếu có.

3. Hỗ trợ kiểm tra khi thiết bị gặp sự cố

Khi van không chạy hoặc điều khiển không đúng, cần xác định lỗi nằm ở tín hiệu, nguồn cấp, actuator hay cơ cấu van trước khi quyết định thay thiết bị.

Phát Đạt có thể hỗ trợ khách hàng kiểm tra theo từng bước để tránh thay van khi nguyên nhân thực tế nằm ở actuator hoặc tín hiệu điều khiển.

4. Tư vấn dựa trên nhu cầu thực tế của nhà máy

Mỗi hệ thống có điều kiện vận hành khác nhau. Vì vậy, Phát Đạt ưu tiên thu thập model, nameplate, hình ảnh thiết bị, môi chất và thông số vận hành trước khi đề xuất model phù hợp.

Mục tiêu không phải là chọn một chiếc van “vừa DN”, mà là chọn đúng van để hệ thống vận hành ổn định, điều khiển đúng và dễ bảo trì về sau.

5. Phù hợp với khách hàng cần hỗ trợ kỹ thuật

Phát Đạt hướng đến các khách hàng như nhà máy, kỹ sư vận hành, M&E, Automation, HVAC, bảo trì và bộ phận mua hàng cần tìm thiết bị có thông số rõ ràng và được tư vấn theo ứng dụng.

Anh/chị  đang cần chọn van tuyến tính điện 4–20mA cho hơi, nước nóng, dầu nóng hoặc Heat Exchanger? Gửi cho Phát Đạt DN + môi chất + lưu lượng + áp suất + nhiệt độ + tín hiệu điều khiển, kỹ sư sẽ giúp anh kiểm tra cấu hình trước khi báo giá.

Câu hỏi thường gặp

1. Van tuyến tính điện là gì?

Van tuyến tính điện là loại van sử dụng bộ truyền động điện (electric actuator) để thay đổi vị trí trục van, từ đó điều tiết lưu lượng môi chất. Van có thể nhận tín hiệu điều khiển như 4–20mA hoặc 0–10V, tùy cấu hình.

2. Van tuyến tính điện có phải van điện ON/OFF không?

Không. Van điện ON/OFF chủ yếu có hai trạng thái đóng và mở. Van tuyến tính điện có thể điều chỉnh nhiều vị trí trung gian để điều tiết lưu lượng theo tín hiệu điều khiển.

3. Van tuyến tính điện thường dùng tín hiệu gì?

Phổ biến nhất là:

• 4–20mA: thường dùng trong PLC, PID, DCS và các hệ thống process.
• 0–10V: thường gặp trong HVAC, BMS.
• Một số actuator có thể sử dụng các dạng tín hiệu khác tùy nhà sản xuất.

4. Van tuyến tính điện 4–20mA có phải 12mA là mở 50%?

Không nên mặc định như vậy. Quan hệ giữa tín hiệu và vị trí van phụ thuộc vào cấu hình, chiều tác động và hiệu chuẩn actuator. Cần kiểm tra tài liệu kỹ thuật của đúng model.

5. Chọn van tuyến tính điện có cần biết DN không?

Có, nhưng DN chưa đủ. Ngoài DN cần xác định môi chất, lưu lượng, áp suất trước/sau van, ΔP, nhiệt độ và Kvs/Cv để chọn đúng van.

6. Van tuyến tính điện có dùng được cho hơi không?

Có, nếu model được nhà sản xuất thiết kế phù hợp với hơi và đáp ứng đúng áp suất, nhiệt độ, lưu lượng và chênh áp của hệ thống.

7. Van tuyến tính điện có dùng cho dầu nóng không?

Có thể, nhưng phải kiểm tra kỹ nhiệt độ làm việc, vật liệu thân van, seat, gioăng/phớt và giới hạn nhiệt độ của actuator trước khi lựa chọn.

8. Van tuyến tính điện và van tuyến tính khí nén loại nào tốt hơn?

Không có loại nào tốt hơn trong mọi trường hợp.

Van điện phù hợp khi nhà máy có nguồn điện nhưng không có hệ thống khí nén hoặc không yêu cầu tốc độ đáp ứng quá nhanh.

Van khí nén thường phù hợp với các hệ thống cần đáp ứng nhanh và đã có nguồn khí nén ổn định.

9. Actuator điện cần quan tâm những thông số nào?

Các thông số quan trọng gồm:

Điện áp + lực truyền động + hành trình + thời gian chạy + chế độ làm việc + tín hiệu điều khiển + feedback + yêu cầu fail position.

Không nên chọn actuator chỉ dựa vào điện áp.

10. Có thể thay van tuyến tính điện cũ bằng van mới cùng DN không?

Không nên thay chỉ dựa vào DN. Cần đối chiếu model, DN/PN, face-to-face, Kvs/Cv, actuator, hành trình, tín hiệu điều khiển và điều kiện vận hành để đảm bảo van mới phù hợp.

11. Van tuyến tính điện dùng được với PLC và PID không?

Có. Đây là một trong những cấu hình phổ biến:

Cảm biến → PLC/PID → 4–20mA → Actuator điện → Van tuyến tính

Actuator có thể điều chỉnh vị trí van theo tín hiệu từ bộ điều khiển.

12. Khi van tuyến tính điện không chạy, có phải van bị hỏng không?

Chưa chắc. Cần kiểm tra lần lượt:

Nguồn cấp → tín hiệu điều khiển → cấu hình actuator → actuator → trục van → cơ cấu van.

Trong thực tế, nguyên nhân có thể nằm ở nguồn, tín hiệu hoặc actuator chứ không nhất thiết do thân van.

13. Phát Đạt cần những thông tin gì để tư vấn van?

Anh/chị có thể gửi:

DN + môi chất + lưu lượng + áp suất P1/P2 + nhiệt độ + tín hiệu điều khiển + hình ảnh/nameplate van hiện tại.

Nếu có model cũ, gửi thêm model đầy đủ để kỹ sư đối chiếu.

14. Van tuyến tính điện có cần feedback vị trí không?

Không phải hệ thống nào cũng bắt buộc phải có. Tuy nhiên, với các hệ thống cần giám sát vị trí thực tế của van trên PLC/DCS/BMS, feedback có thể rất hữu ích.

15. Phát Đạt có hỗ trợ chọn model van theo ứng dụng không?

Có. Thay vì chỉ dựa vào DN, Phát Đạt có thể kiểm tra các thông số môi chất, lưu lượng, áp suất, nhiệt độ, ΔP, Kvs/Cv, actuator và tín hiệu điều khiển để xác định cấu hình phù hợp hơn.

Lưu ý: Với van tuyến tính điện dùng cho hơi, dầu nóng hoặc Heat Exchanger, khách hàng nên cung cấp đầy đủ thông số vận hành trước khi chốt model. Điều này giúp hạn chế tình trạng van chạy nhưng điều khiển không ổn định hoặc actuator không đủ lực.

Liên hệ kỹ sư Phát Đạt

Anh/chị đang cần chọn van tuyến tính điện cho hơi, nước, dầu nóng hoặc Heat Exchanger? Gửi cho Phát Đạt các thông số DN, lưu lượng, áp suất, nhiệt độ, môi chất và tín hiệu điều khiển 4–20mA/0–10V. Kỹ sư Phát Đạt sẽ tư vấn cấu hình phù hợp trước khi báo giá.

Bài viết xem thêm

• Van tuyến tính: tìm hiểu tổng quan về cấu tạo, nguyên lý và ứng dụng van tuyến tính.
• Giá van tuyến tính: tham khảo các yếu tố ảnh hưởng đến giá và lựa chọn theo ứng dụng.
• Van tuyến tính KFM: chuyên sâu về van tuyến tính công nghiệp và ứng dụng nhà máy.
• Nguyên nhân van tuyến tính bị giật rung 4–20mA và cách khắc phục: phù hợp với kỹ sư đang gặp lỗi điều khiển.
• Bộ định vị van tuyến tính: tìm hiểu positioner và cách phối hợp với van điều khiển.
• Van điều khiển dầu nóng: dành cho ứng dụng điều khiển dầu truyền nhiệt và hệ thống gia nhiệt.
