Van điều khiển tuyến tính hơi nóng – Giải pháp điều khiển nhiệt độ, áp suất thông dụng trong công nghiệp
Van điều khiển tuyến tính hơi nóng giúp điều khiển chính xác nhiệt độ bằng tín hiệu 4–20mA trong hệ thống hơi công nghiệp.
Trong các hệ thống sử dụng hơi bão hòa hoặc hơi quá nhiệt, việc duy trì nhiệt độ ổn định quyết định trực tiếp đến chất lượng sản phẩm, hiệu suất sản xuất và mức tiêu thụ năng lượng. Vì vậy, van điều khiển tuyến tính hơi nóng là thiết bị không thể thiếu trong các nhà máy thực phẩm, đồ uống, dược phẩm, dệt nhuộm, hóa chất, giấy và nhiều ngành công nghiệp khác.
Khác với van đóng/mở thông thường, van điều khiển tuyến tính có khả năng điều chỉnh liên tục độ mở của van theo tín hiệu điều khiển 4–20 mA hoặc 0–10 V từ PLC, DCS hoặc bộ điều khiển PID. Nhờ đó, lưu lượng hơi được kiểm soát chính xác, giúp nhiệt độ luôn duy trì theo giá trị cài đặt, hạn chế dao động và tối ưu hiệu quả vận hành.
Một hệ thống điều khiển nhiệt độ bằng hơi điển hình bao gồm:
Khi nhiệt độ thực tế thấp hơn giá trị cài đặt, bộ điều khiển sẽ tăng tín hiệu điều khiển để mở van nhiều hơn, tăng lượng hơi cấp vào thiết bị. Ngược lại, khi nhiệt độ đạt hoặc vượt giá trị đặt, van sẽ tự động thu nhỏ độ mở nhằm giảm lưu lượng hơi. Quá trình điều chỉnh diễn ra liên tục, giúp hệ thống vận hành ổn định và giảm tiêu hao năng lượng.
Để hệ thống hoạt động hiệu quả, việc lựa chọn đúng kích thước van (DN), hệ số lưu lượng (Cv/Kvs), đặc tính điều khiển (Linear hoặc Equal Percentage), loại Actuator, Positioner và phương pháp điều khiển PID là rất quan trọng. Chọn sai thông số có thể dẫn đến hiện tượng Hunting (dao động van), nhiệt độ không ổn định, tiêu hao hơi lớn, búa nước (Water Hammer) hoặc giảm tuổi thọ thiết bị.
Trong bài viết này, kỹ sư Phát Đạt sẽ chia sẻ chuyên sâu về:
Bài viết được biên soạn theo góc nhìn của kỹ sư ứng dụng, kết hợp giữa kiến thức kỹ thuật và kinh nghiệm thực tế, nhằm hỗ trợ kỹ sư thiết kế, đơn vị thi công và bộ phận bảo trì lựa chọn đúng giải pháp điều khiển nhiệt độ bằng hơi cho từng hệ thống công nghiệp.
Van điều khiển tuyến tính hơi nóng là thiết bị tự động dùng để điều chỉnh lưu lượng hơi đi qua đường ống nhằm duy trì nhiệt độ, áp suất hoặc lưu lượng theo giá trị cài đặt. Van hoạt động dựa trên tín hiệu điều khiển 4–20 mA hoặc 0–10 V từ bộ điều khiển PID, PLC hoặc DCS, kết hợp với Actuator và Positioner để thay đổi độ mở của van một cách liên tục và chính xác.
Khác với van đóng/mở (ON/OFF), van điều khiển tuyến tính có thể mở ở nhiều mức khác nhau (0–100%), giúp hệ thống gia nhiệt vận hành ổn định, hạn chế dao động nhiệt độ, tiết kiệm hơi và nâng cao hiệu suất sản xuất.
Trong thực tế, van điều khiển tuyến tính hơi nóng được ứng dụng rộng rãi trong bộ trao đổi nhiệt (Heat Exchanger), bồn gia nhiệt, nồi hấp, máy sấy, lò hơi và các dây chuyền sản xuất của ngành thực phẩm, dược phẩm, dệt nhuộm, hóa chất và giấy. Đây là giải pháp điều khiển nhiệt độ được sử dụng phổ biến trong các nhà máy hiện đại nhờ độ chính xác cao và khả năng tự động hóa.
Để hiểu đầy đủ về cấu tạo, nguyên lý hoạt động và các loại van điều khiển trong công nghiệp, bạn nên tham khảo bài viết Van tuyến tính là gì? Nguyên lý hoạt động, cấu tạo và phân loại trong điều khiển công nghiệp. Đây là bài viết nền tảng giúp lựa chọn đúng loại van cho từng ứng dụng.
Trong nhiều quy trình sản xuất công nghiệp, nhiệt độ ổn định là yếu tố quyết định chất lượng sản phẩm và hiệu suất vận hành. Nếu lượng hơi cấp vào thiết bị quá nhiều hoặc quá ít, nhiệt độ sẽ dao động, làm giảm chất lượng sản phẩm, tăng tiêu hao năng lượng và ảnh hưởng đến tuổi thọ thiết bị.
Sử dụng van điều khiển tuyến tính hơi nóng giúp điều chỉnh lưu lượng hơi theo nhu cầu thực tế. Khi kết hợp với cảm biến PT100, bộ điều khiển PID và Positioner, hệ thống sẽ tự động tăng hoặc giảm độ mở của van để duy trì nhiệt độ theo giá trị cài đặt.
Giải pháp này được ứng dụng rộng rãi trong bộ trao đổi nhiệt, bồn gia nhiệt, nồi hấp, máy sấy và các dây chuyền sản xuất vì giúp ổn định nhiệt độ, tiết kiệm hơi, giảm chi phí vận hành và nâng cao chất lượng sản phẩm.
Nguyên lý hoạt động
Van điều khiển tuyến tính hơi nóng hoạt động theo vòng điều khiển kín (Closed-loop Control), giúp tự động điều chỉnh lưu lượng hơi để duy trì nhiệt độ theo giá trị cài đặt. Hệ thống thường bao gồm cảm biến nhiệt độ PT100, bộ điều khiển PID, Positioner, Actuator và van điều khiển tuyến tính.
Quy trình hoạt động diễn ra như sau:
Trong thực tế, chu trình điều khiển có thể mô tả như sau:
PT100 → Bộ điều khiển PID → Tín hiệu 4–20 mA → Positioner → Actuator → Van điều khiển tuyến tính → Bộ trao đổi nhiệt/Bồn gia nhiệt → PT100
Đây là nguyên lý điều khiển được sử dụng phổ biến trong các hệ thống hơi công nghiệp, giúp kiểm soát nhiệt độ chính xác, giảm tiêu hao hơi, hạn chế hiện tượng Hunting (dao động van) và nâng cao hiệu suất vận hành của toàn bộ dây chuyền sản xuất.

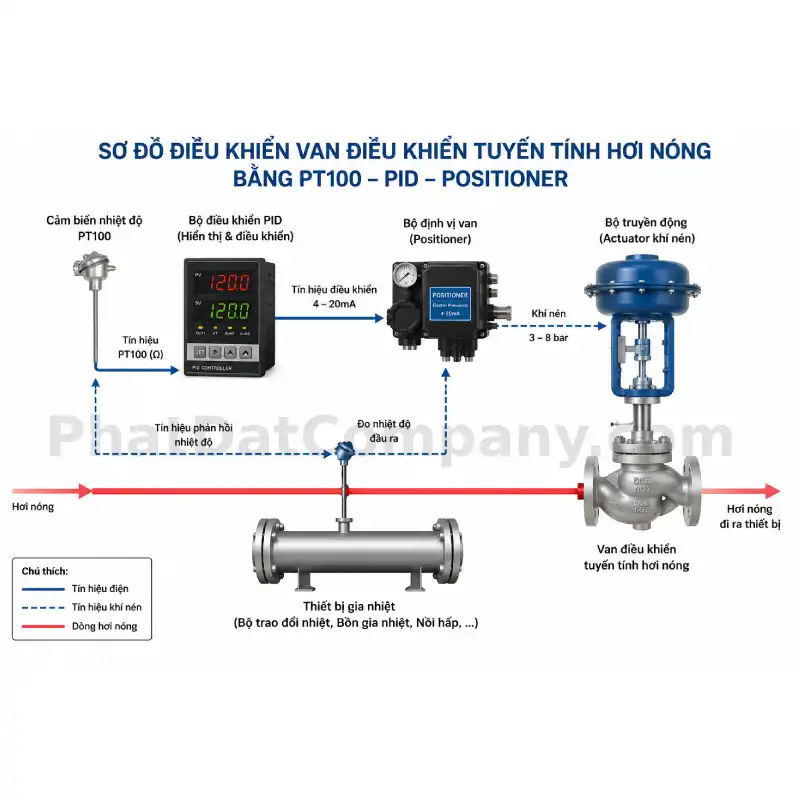

Sơ đồ điều khiển nhiệt độ sử dụng PT100, bộ điều khiển PID, Positioner và van điều khiển tuyến tính hơi nóng.
Trong hệ thống điều khiển nhiệt độ bằng hơi, các thiết bị được kết nối theo một chuỗi điều khiển tự động để duy trì nhiệt độ ổn định. Cảm biến PT100 liên tục đo nhiệt độ thực tế và gửi tín hiệu về bộ điều khiển PID. PID sẽ so sánh với nhiệt độ cài đặt (Setpoint) và xuất tín hiệu 4–20 mA đến Positioner. Positioner điều khiển Actuator thay đổi độ mở của van điều khiển tuyến tính, từ đó điều chỉnh lượng hơi cấp vào bộ trao đổi nhiệt (Heat Exchanger) hoặc thiết bị gia nhiệt.
Sơ đồ điều khiển điển hình:
PT100 │ ▼Bộ điều khiển PID │ (4–20 mA) ▼PLC / DCS (nếu có) │ ▼Positioner │ ▼Actuator │ ▼Van điều khiển tuyến tính │ ▼Heat Exchanger / Bồn gia nhiệt / Nồi hấp │ ▼Nhiệt độ được đo lại bởi PT100Chu trình này diễn ra liên tục theo vòng điều khiển kín (Closed Loop Control), giúp hệ thống phản ứng nhanh với sự thay đổi của tải nhiệt, duy trì nhiệt độ ổn định, giảm tiêu hao hơi và nâng cao hiệu suất vận hành.
Vị trí chèn hình: Ngay dưới phần này, chèn hình "Sơ đồ điều khiển van điều khiển tuyến tính hơi nóng bằng PT100 – PID – Positioner – Actuator – Heat Exchanger" để người đọc dễ hình dung nguyên lý điều khiển của toàn bộ hệ thống.
Cấu tạo chi tiết
Van điều khiển tuyến tính hơi nóng là một cụm thiết bị hoàn chỉnh gồm thân van (Valve Body), bộ truyền động (Actuator) và bộ định vị van (Positioner). Mỗi bộ phận đảm nhận một chức năng riêng, phối hợp với nhau để điều chỉnh chính xác lưu lượng hơi theo tín hiệu điều khiển 4–20 mA.

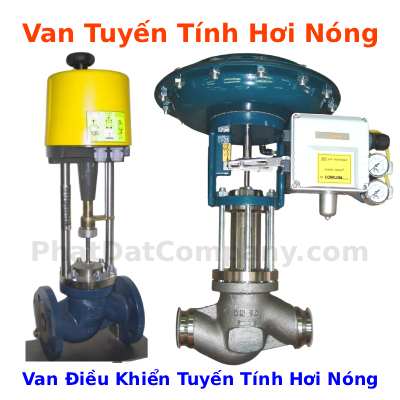

Cấu tạo van điều khiển tuyến tính hơi nóng gồm thân van, actuator khí nén, Positioner và các chi tiết điều tiết lưu lượng.
1. Thân van (Valve Body)
Thân van là bộ phận tiếp xúc trực tiếp với lưu chất, chịu áp suất và nhiệt độ cao của hệ thống hơi. Vật liệu chế tạo thường là gang cầu, thép carbon hoặc inox, tùy theo điều kiện làm việc. Bên trong thân van gồm Seat (đế van) và Plug (nút van), quyết định khả năng điều tiết lưu lượng và độ kín khi van đóng.
2. Ty van (Valve Stem)
Ty van kết nối giữa Plug và Actuator. Khi Actuator di chuyển, ty van sẽ nâng lên hoặc hạ xuống để thay đổi tiết diện dòng chảy, giúp điều chỉnh lưu lượng hơi từ 0–100%.
3. Bộ truyền động (Actuator)
Actuator là bộ phận tạo lực để đóng hoặc mở van.
Các loại phổ biến gồm:
Trong các nhà máy sử dụng hơi, Actuator khí nén được lựa chọn nhiều hơn nhờ độ ổn định, tốc độ đáp ứng nhanh và khả năng làm việc liên tục.
4. Bộ định vị van (Positioner)
Positioner nhận tín hiệu điều khiển 4–20 mA hoặc 0–10 V từ bộ điều khiển PID, PLC hoặc DCS, sau đó chuyển đổi thành áp suất khí nén để điều khiển Actuator.
Đây là bộ phận giúp:
5. Bộ làm kín (Packing)
Packing được lắp quanh ty van nhằm ngăn hơi rò rỉ ra môi trường trong khi vẫn cho phép ty van chuyển động. Đối với hệ thống hơi nóng, vật liệu làm kín thường có khả năng chịu nhiệt và chịu mài mòn cao để đảm bảo tuổi thọ lâu dài.
6. Phụ kiện đi kèm
Tùy theo yêu cầu của từng hệ thống, van điều khiển tuyến tính hơi nóng có thể được trang bị thêm:
Kinh nghiệm từ kỹ sư Phát Đạt: Trong nhiều trường hợp van điều khiển hoạt động không ổn định, nguyên nhân không nằm ở thân van mà ở Positioner, nguồn khí nén, tín hiệu 4–20 mA hoặc bộ điều khiển PID. Vì vậy, nên kiểm tra các thành phần này trước khi quyết định thay mới toàn bộ van để tránh phát sinh chi phí không cần thiết.
Van điều khiển tuyến tính hơi nóng được sử dụng rộng rãi trong các hệ thống gia nhiệt công nghiệp nhờ khả năng điều chỉnh lưu lượng hơi chính xác, giúp duy trì nhiệt độ ổn định và tiết kiệm năng lượng. Thiết bị phù hợp với các nhà máy thực phẩm, đồ uống, dược phẩm, hóa chất, dệt nhuộm, giấy và nhiều ngành công nghiệp khác.
Đây là ứng dụng phổ biến nhất của van điều khiển tuyến tính hơi nóng. Van tự động điều chỉnh lượng hơi cấp vào bộ trao đổi nhiệt theo tín hiệu từ cảm biến PT100 và bộ điều khiển PID, giúp nhiệt độ đầu ra luôn ổn định, nâng cao hiệu suất truyền nhiệt và giảm tiêu hao hơi.
Trong các bồn gia nhiệt dầu, nước, hóa chất hoặc thực phẩm, van điều khiển tuyến tính duy trì nhiệt độ theo giá trị cài đặt, tránh hiện tượng quá nhiệt hoặc gia nhiệt không đủ, đảm bảo chất lượng sản phẩm và an toàn cho thiết bị.
Đối với nồi hấp thực phẩm, dược phẩm hoặc thiết bị tiệt trùng, van điều khiển hơi giúp kiểm soát chính xác nhiệt độ và áp suất trong suốt chu trình vận hành, đáp ứng yêu cầu nghiêm ngặt về chất lượng và vệ sinh sản phẩm.
Trong các hệ thống sấy công nghiệp, van điều khiển tuyến tính hơi nóng điều chỉnh lượng hơi cấp đến dàn gia nhiệt, giúp nhiệt độ buồng sấy luôn ổn định, rút ngắn thời gian sấy, giảm tiêu hao năng lượng và nâng cao chất lượng thành phẩm.

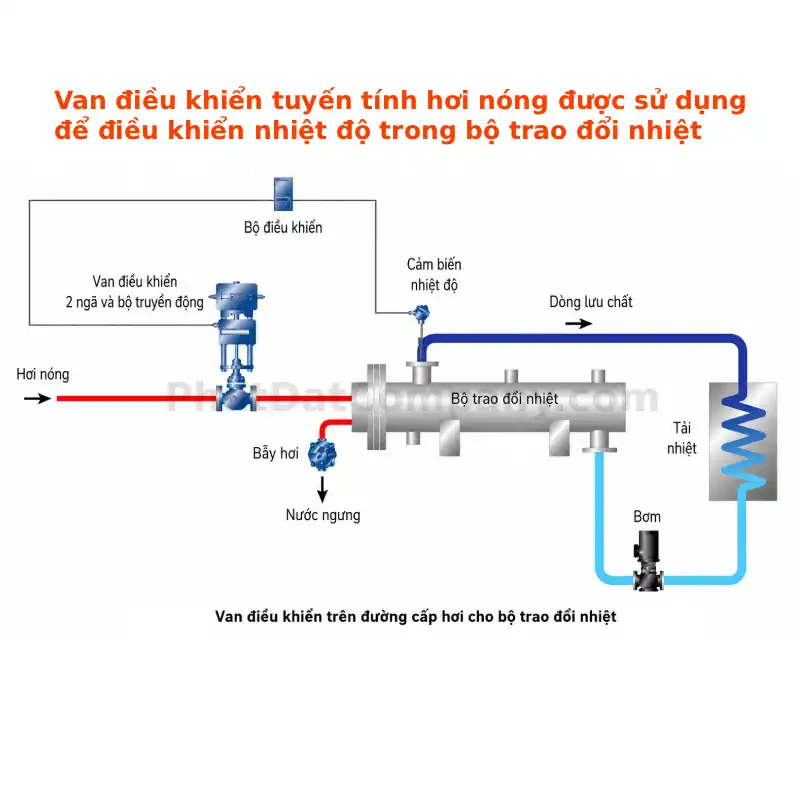

Vị trí chèn hình: Ngay dưới phần này, chèn hình "Hệ thống bộ trao đổi nhiệt sử dụng van điều khiển tuyến tính hơi nóng" để minh họa ứng dụng thực tế của van trong nhà máy.
Van điều khiển tuyến tính hơi nóng được sử dụng để điều khiển nhiệt độ trong bộ trao đổi nhiệt, bồn gia nhiệt và máy sấy.
Hướng dẫn chọn van
Để hệ thống điều khiển nhiệt độ bằng hơi hoạt động ổn định, việc lựa chọn van điều khiển tuyến tính hơi nóng không nên chỉ dựa vào kích thước đường ống (DN). Kỹ sư cần xem xét đồng thời các thông số về lưu lượng, áp suất, nhiệt độ và điều kiện vận hành của hệ thống.
1. Chọn đúng kích thước van (DN)
Kích thước van phải phù hợp với lưu lượng tính toán và đường ống. Tuy nhiên, không phải đường ống DN50 thì luôn chọn van DN50. Trong nhiều trường hợp, cần tính toán Cv hoặc Kvs để lựa chọn kích thước van phù hợp, giúp van làm việc trong vùng điều khiển hiệu quả (thường khoảng 20–80% hành trình).
2. Xác định lưu lượng và áp suất hơi
Cần biết các thông số sau trước khi chọn van:
Đây là cơ sở để tính Cv/Kvs và lựa chọn đúng model van.
3. Lựa chọn đặc tính điều khiển
Van điều khiển tuyến tính thường có hai đặc tính chính:
Trong đa số hệ thống điều khiển nhiệt độ bằng hơi, Equal Percentage là lựa chọn được ưu tiên.
4. Chọn Actuator phù hợp
Tùy điều kiện vận hành, có thể lựa chọn:
5. Lựa chọn Positioner
Đối với các hệ thống yêu cầu điều khiển chính xác, nên sử dụng Positioner thông minh (Smart Positioner) hoặc Positioner điện–khí nén nhận tín hiệu 4–20 mA. Positioner giúp tăng độ chính xác của hành trình van, giảm sai số và hạn chế hiện tượng Hunting.
6. Chọn vật liệu thân van
Vật liệu thân van cần phù hợp với môi chất và điều kiện làm việc:
7. Lựa chọn theo ứng dụng thực tế
Mỗi ứng dụng có yêu cầu khác nhau:
Việc lựa chọn đúng Cv, kích thước DN, áp suất, nhiệt độ và loại Actuator sẽ quyết định độ ổn định của hệ thống. Bạn có thể tham khảo thêm bài viết Cách chọn van tuyến tính đúng để giảm chi phí vận hành, trong đó có hướng dẫn tính Cv và kinh nghiệm lựa chọn thực tế.
Kinh nghiệm thực tế: Trong nhiều dự án, nguyên nhân khiến hệ thống dao động nhiệt độ không phải do chất lượng van mà do chọn sai Cv/Kvs hoặc chọn van chỉ theo kích thước DN. Trước khi quyết định model, nên cung cấp đầy đủ thông số lưu lượng, áp suất, nhiệt độ và ứng dụng để kỹ sư tính toán và lựa chọn van phù hợp, giúp hệ thống vận hành ổn định và tiết kiệm năng lượng.
Việc lựa chọn van điều khiển tuyến tính hơi nóng không đúng kỹ thuật có thể khiến hệ thống điều khiển hoạt động kém hiệu quả, nhiệt độ dao động liên tục, tiêu hao hơi lớn và làm giảm tuổi thọ thiết bị. Dưới đây là những sai lầm phổ biến mà kỹ sư Phát Đạt thường gặp khi hỗ trợ khách hàng tại các nhà máy.
Sai lầm | Hậu quả |
|---|---|
| Chỉ chọn van theo kích thước đường ống (DN) | Van quá lớn hoặc quá nhỏ, điều khiển không ổn định, dễ xảy ra hiện tượng Hunting. |
| Không tính toán Cv hoặc Kvs | Van làm việc ngoài vùng điều khiển tối ưu, nhiệt độ dao động, tiêu hao hơi nhiều. |
| Chọn sai loại Actuator | Lực đóng mở không đủ, van phản hồi chậm hoặc không mở hết hành trình. |
| Không sử dụng Positioner | Độ chính xác điều khiển thấp, hành trình van không đúng theo tín hiệu 4–20 mA. |
| Chọn sai đặc tính van (Linear hoặc Equal Percentage) | Khó điều khiển nhiệt độ khi tải nhiệt thay đổi liên tục. |
| Không kiểm tra áp suất khí nén cấp cho Actuator | Van mở không hết hoặc đóng không kín, Positioner hoạt động không ổn định. |
| Lắp sai chiều dòng chảy hoặc sai tư thế van | Giảm tuổi thọ Seat và Plug, tăng nguy cơ búa nước (Water Hammer). |
| Không lắp Steam Separator và bẫy hơi trước van | Hơi ướt đi vào van gây xói mòn, giảm độ chính xác điều khiển và tuổi thọ thiết bị. |
| Đặt cảm biến PT100 không đúng vị trí | Bộ điều khiển PID nhận tín hiệu sai, nhiệt độ thực tế không đúng với giá trị cài đặt. |
| Điều chỉnh thông số PID không phù hợp | Van liên tục đóng mở, nhiệt độ dao động và tiêu hao năng lượng. |
Qua quá trình hỗ trợ nhiều nhà máy, nguyên nhân khiến van điều khiển tuyến tính hơi nóng hoạt động không ổn định thường không nằm ở chất lượng van mà ở khâu lựa chọn và thiết kế hệ thống. Hai lỗi phổ biến nhất là chọn van theo DN mà không tính Cv/Kvs và không xử lý hơi ướt trước van. Đây cũng là nguyên nhân dẫn đến hiện tượng Hunting, nhiệt độ dao động và tuổi thọ van giảm đáng kể.
Để hệ thống vận hành ổn định và tiết kiệm năng lượng, nên xác định đầy đủ lưu lượng hơi, áp suất đầu vào - đầu ra, nhiệt độ làm việc, ứng dụng thực tế và yêu cầu điều khiển trước khi lựa chọn model van, Actuator và Positioner. Một bộ van được chọn đúng ngay từ đầu sẽ giúp hệ thống làm việc ổn định trong nhiều năm, giảm đáng kể chi phí bảo trì và thời gian dừng máy.
So sánh van điện – khí nén
Khi lựa chọn van điều khiển tuyến tính hơi nóng, nhiều kỹ sư phân vân giữa Actuator điện và Actuator khí nén. Mỗi giải pháp đều có ưu điểm riêng, tuy nhiên đối với hệ thống hơi công nghiệp, van điều khiển khí nén vẫn là lựa chọn phổ biến hơn nhờ độ ổn định và khả năng đáp ứng nhanh.
Tiêu chí | Van điều khiển điện | Van điều khiển khí nén |
|---|---|---|
| Nguồn điều khiển | Điện 24VAC, 24VDC, 220VAC | Khí nén 3–8 bar |
| Tín hiệu điều khiển | 4–20mA, 0–10V | 4–20mA qua Positioner |
| Tốc độ đáp ứng | Trung bình | Nhanh |
| Độ chính xác | Tốt | Rất cao |
| Làm việc liên tục | Tốt | Rất tốt |
| Môi trường nhiệt độ cao | Khá tốt | Rất tốt |
| Khả năng chống cháy nổ | Hạn chế | Tốt |
| Chi phí đầu tư ban đầu | Thấp hơn | Cao hơn |
| Chi phí vận hành | Thấp | Cần nguồn khí nén |
| Ứng dụng phổ biến | HVAC, nước lạnh, nước nóng | Hơi nóng, dầu nóng, nhà máy công nghiệp |
Van điều khiển điện
Van điều khiển điện sử dụng mô tơ điện để điều chỉnh độ mở của van theo tín hiệu điều khiển. Ưu điểm lớn nhất là không cần hệ thống khí nén, lắp đặt đơn giản và chi phí đầu tư ban đầu tương đối thấp.
Loại van này thường được sử dụng cho:
Tuy nhiên, trong môi trường nhiệt độ cao hoặc yêu cầu điều khiển liên tục, tốc độ phản hồi của actuator điện thường chậm hơn actuator khí nén.
Van điều khiển khí nén
Van điều khiển khí nén sử dụng khí nén kết hợp với Positioner để điều chỉnh hành trình van. Đây là giải pháp được sử dụng rộng rãi trong các hệ thống hơi công nghiệp nhờ khả năng đáp ứng nhanh và độ chính xác cao.
Ưu điểm nổi bật:
Các ứng dụng điển hình:
Nên chọn loại nào?
Nếu nhà máy đã có hệ thống khí nén và yêu cầu điều khiển nhiệt độ chính xác, vận hành liên tục, nên ưu tiên van điều khiển tuyến tính khí nén. Đây là lựa chọn phổ biến tại các nhà máy thực phẩm, dược phẩm, hóa chất, giấy và dệt nhuộm.
Ngược lại, nếu hệ thống nhỏ, không có nguồn khí nén hoặc yêu cầu lắp đặt đơn giản, van điều khiển điện có thể là giải pháp phù hợp hơn.
Tóm lại: Đối với các hệ thống hơi sử dụng bộ trao đổi nhiệt, nồi hấp hoặc máy sấy công nghiệp, hơn 80% dự án thực tế lựa chọn van điều khiển khí nén kết hợp Positioner vì khả năng điều khiển ổn định hơn khi tải nhiệt thay đổi liên tục. Đây cũng là cấu hình được nhiều nhà sản xuất van điều khiển công nghiệp trên thế giới khuyến nghị cho ứng dụng hơi nóng.
Thông số kỹ thuật
Thông số kỹ thuật của van điều khiển tuyến tính hơi nóng có thể khác nhau tùy theo thương hiệu và model. Tuy nhiên, các thông số dưới đây là những tiêu chí quan trọng mà kỹ sư cần xem xét khi lựa chọn van cho hệ thống điều khiển nhiệt độ bằng hơi.
Thông số | Giá trị tham khảo |
|---|---|
| Loại van | Van cầu điều khiển tuyến tính (Globe Control Valve) |
| Môi chất | Hơi bão hòa, hơi quá nhiệt, nước nóng, dầu truyền nhiệt |
| Kích thước | DN15 – DN300 |
| Áp suất danh nghĩa | PN16, PN25, PN40 |
| Áp suất làm việc | Theo model và điều kiện hệ thống |
| Nhiệt độ làm việc | -20°C đến 350°C (tùy vật liệu và model) |
| Đặc tính lưu lượng | Linear hoặc Equal Percentage |
| Hệ số lưu lượng | Cv / Kvs theo yêu cầu thiết kế |
| Kiểu kết nối | Mặt bích JIS, DIN, ANSI hoặc ren |
| Vật liệu thân van | Gang cầu, thép carbon, inox 304, inox 316 |
| Vật liệu Seat / Plug | Inox cứng hoặc hợp kim chịu mài mòn |
| Kiểu làm kín | PTFE, Graphite hoặc vật liệu chịu nhiệt |
| Bộ truyền động | Actuator khí nén hoặc Actuator điện |
| Áp suất khí cấp | 3 – 8 bar |
| Positioner | Điện – khí nén (Electro Pneumatic Positioner) |
| Tín hiệu điều khiển | 4–20 mA, 0–10 V |
| Tín hiệu phản hồi (tùy chọn) | 4–20 mA |
| Điện áp sử dụng | 24VDC, 24VAC hoặc 220VAC (tùy Positioner/Actuator) |
| Cấp bảo vệ | IP65, IP66 hoặc IP67 |
| Tiêu chuẩn mặt bích | DIN, ANSI, JIS |
| Tiêu chuẩn kiểm tra | EN, IEC, ISO hoặc theo nhà sản xuất |
Lưu ý khi lựa chọn thông số
Không phải hệ thống nào cũng sử dụng cùng một cấu hình van. Để lựa chọn đúng model, kỹ sư cần cung cấp các thông tin sau:
Thông số quan trọng nhất không phải là DN, mà là lưu lượng (Cv/Kvs) và chênh áp (ΔP) của hệ thống. Nhiều trường hợp chọn đúng DN nhưng sai Cv/Kvs vẫn khiến van điều khiển kém chính xác, gây dao động nhiệt độ và tiêu hao hơi lớn. Vì vậy, nên tính toán Cv/Kvs trước khi quyết định model van. Đây là bước mà nhiều nhà máy thường bỏ qua nhưng lại ảnh hưởng trực tiếp đến hiệu quả vận hành lâu dài.
Kinh nghiệm thực tế từ kỹ sư Phát Đạt
Qua quá trình tư vấn, lắp đặt và hỗ trợ kỹ thuật cho nhiều nhà máy, kỹ sư Phát Đạt nhận thấy hơn 80% sự cố của hệ thống van điều khiển tuyến tính hơi nóng không xuất phát từ thân van, mà liên quan đến việc lựa chọn sai model, lắp đặt chưa đúng kỹ thuật hoặc cài đặt hệ thống điều khiển chưa phù hợp.
1. Chọn van theo DN là sai lầm phổ biến nhất
Nhiều khách hàng chỉ cung cấp kích thước đường ống như DN25, DN40 hoặc DN50 và yêu cầu báo giá ngay. Tuy nhiên, kích thước đường ống không quyết định kích thước van điều khiển.
Để lựa chọn đúng, kỹ sư cần tính toán dựa trên:
Nếu chọn sai, van sẽ luôn làm việc ở trạng thái gần đóng hoặc gần mở hoàn toàn, khiến nhiệt độ dao động và tiêu hao hơi nhiều hơn.
2. Đừng kết luận Positioner hỏng quá sớm
Một trong những lỗi thường gặp là van không chạy nhưng Positioner vẫn sáng đèn, hoặc ngược lại Positioner không ra khí. Nhiều nhà máy thay ngay Positioner mới, nhưng sau đó sự cố vẫn không được khắc phục.
Trước khi thay Positioner, nên kiểm tra lần lượt:
Việc kiểm tra chỉ mất vài phút nhưng có thể giúp tiết kiệm đáng kể chi phí thay thế.
3. Hơi ướt làm giảm tuổi thọ van
Nếu hệ thống không có Steam Separator và Steam Trap hoạt động hiệu quả, nước ngưng sẽ đi vào thân van.
Hậu quả là:
Đây là nguyên nhân rất phổ biến ở các nhà máy vận hành nhiều năm.
4. Cài đặt PID quyết định độ ổn định của nhiệt độ
Ngay cả khi sử dụng van và Positioner chất lượng cao, nếu thông số PID cài đặt chưa phù hợp thì nhiệt độ vẫn dao động.
Biểu hiện thường gặp:
Trong nhiều trường hợp, chỉ cần hiệu chỉnh lại thông số PID là hệ thống hoạt động ổn định mà không cần thay bất kỳ thiết bị nào.
5. Test van trước khi giao hàng giúp giảm rủi ro
Tại Phát Đạt, các bộ van điều khiển được kiểm tra trước khi giao khi điều kiện cho phép, bao gồm:
Việc kiểm tra trước giúp khách hàng giảm thời gian lắp đặt, hạn chế sự cố phát sinh tại công trường và dễ dàng đưa hệ thống vào vận hành.
Kết luận: Một hệ thống điều khiển nhiệt độ bằng hơi hoạt động ổn định không chỉ phụ thuộc vào chất lượng của van điều khiển tuyến tính, mà còn phụ thuộc vào thiết kế đúng, lựa chọn đúng Cv/Kvs, lắp đặt đúng kỹ thuật, cài đặt PID phù hợp và quy trình kiểm tra trước khi vận hành. Đây là những yếu tố mà đội ngũ kỹ sư Phát Đạt luôn ưu tiên khi tư vấn và triển khai cho khách hàng trong các nhà máy công nghiệp.
Đây là loại van điều chỉnh liên tục lưu lượng hơi theo tín hiệu 4–20 mA hoặc 0–10 V để duy trì nhiệt độ, áp suất hoặc lưu lượng theo giá trị cài đặt.
Van ON/OFF chỉ có hai trạng thái đóng hoặc mở, trong khi van điều khiển tuyến tính có thể điều chỉnh độ mở từ 0–100%, giúp điều khiển chính xác hơn.
Van có thể sử dụng cho hơi bão hòa, hơi quá nhiệt, nước nóng, dầu truyền nhiệt và một số môi chất công nghiệp khác, tùy theo vật liệu thân van và gioăng làm kín.
Thông thường gồm PT100 → Bộ điều khiển PID → PLC/DCS (nếu có) → Positioner → Actuator → Van điều khiển tuyến tính → Thiết bị gia nhiệt.
Phổ biến nhất là 4–20 mA. Một số hệ thống sử dụng 0–10 V hoặc giao thức truyền thông số với Smart Positioner.
Đối với các hệ thống yêu cầu điều khiển chính xác, nên sử dụng Positioner để đảm bảo hành trình van đúng với tín hiệu điều khiển và hạn chế hiện tượng Hunting.
Nếu nhà máy có nguồn khí nén và yêu cầu điều khiển liên tục, Actuator khí nén thường là lựa chọn phù hợp hơn nhờ phản hồi nhanh và độ chính xác cao.
Không. Ngoài kích thước DN, cần tính Cv/Kvs, lưu lượng, áp suất và chênh áp để chọn đúng model van.
Cv và Kvs là hệ số lưu lượng của van, dùng để tính toán khả năng điều tiết lưu chất và lựa chọn kích thước van phù hợp với hệ thống.
Nguyên nhân có thể do chọn sai Cv/Kvs, cài đặt PID chưa phù hợp, Positioner chưa hiệu chỉnh hoặc áp suất khí nén không ổn định.
Nên kiểm tra nguồn khí nén, tín hiệu 4–20 mA, Positioner, Actuator và áp suất cấp trước khi kết luận thân van bị hỏng.
Chưa chắc. Cần kiểm tra tín hiệu đầu vào, áp suất khí cấp, các cổng IN/OUT, bộ lọc khí và thực hiện test Positioner trước khi thay mới.
Có. Nên kiểm tra Positioner, bộ lọc khí, Packing, Seat, Plug và hiệu chỉnh lại Positioner theo định kỳ để đảm bảo độ chính xác.
Van phải được lắp đúng theo mũi tên chỉ chiều dòng chảy trên thân van và theo hướng dẫn của nhà sản xuất.
Nên lắp. Steam Separator và bẫy hơi giúp loại bỏ nước ngưng, hạn chế xói mòn van và tăng tuổi thọ thiết bị.
Được sử dụng rộng rãi trong các nhà máy thực phẩm, đồ uống, dược phẩm, hóa chất, giấy, dệt nhuộm, cao su và nhiều ngành công nghiệp khác.
Có. Ngoài điều khiển nhiệt độ, van còn được sử dụng để điều khiển áp suất và lưu lượng trong nhiều quy trình công nghiệp.
Nếu thân van và Actuator vẫn hoạt động tốt, chỉ cần thay Positioner khi xác định Positioner bị lỗi. Không nên thay cả bộ van nếu chưa kiểm tra đầy đủ.
Nếu được lựa chọn đúng, lắp đặt đúng kỹ thuật và bảo trì định kỳ, van có thể hoạt động ổn định trong nhiều năm. Tuổi thọ thực tế phụ thuộc vào điều kiện vận hành và chất lượng hơi.
Để lựa chọn đúng model, nên cung cấp: môi chất, lưu lượng, áp suất đầu vào - đầu ra, nhiệt độ làm việc, kích thước đường ống (DN), kiểu kết nối, tín hiệu điều khiển, nguồn khí nén hoặc nguồn điện và ứng dụng thực tế của hệ thống. Điều này giúp kỹ sư tính toán Cv/Kvs và chọn van phù hợp ngay từ đầu.
