Bộ định vị van điều khiển tuyến tính 4-20mA | Lò hơi, Bộ Trao Đổi Nhiệt

BỘ ĐỊNH VỊ VAN LÀ GÌ?

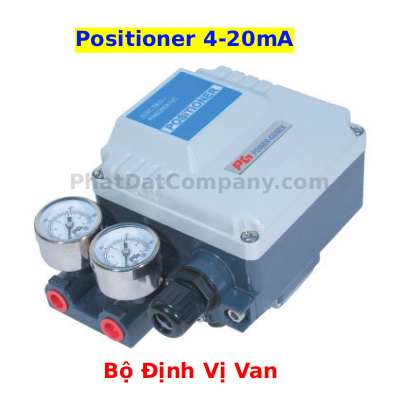

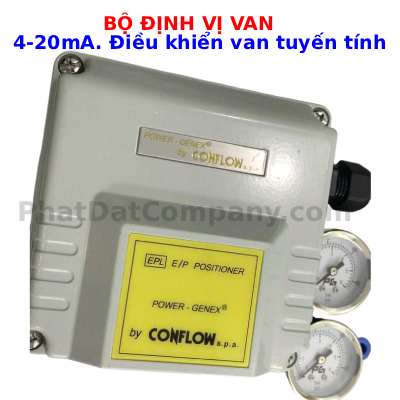

Bộ định vị van Positioner điều khiển chính xác van tuyến tính trong hệ thống steam công nghiệp.

Trong hệ thống điều khiển tự động công nghiệp, Positioner bộ định vị tuyến tính đóng vai trò cực kỳ quan trọng giúp van điều khiển hoạt động chính xác theo tín hiệu từ PLC hoặc DCS.

Thiết bị này thường được sử dụng cho:

• van tuyến tính hơi nóng
• van điều khiển steam
• van bi tuyến tính
• van bướm tuyến tính
• actuator khí nén công nghiệp

Đặc biệt trong các hệ thống yêu cầu độ ổn định cao như:

• Đường ống hơi nóng
• Heat exchanger
• Lò hơi
• Dệt nhuộm
• Thực phẩm & đồ uống
• Cao su
• Sấy gỗ
• Nhà máy sản xuất bột mì

Bộ định vị van giúp hệ thống vận hành ổn định, giảm rung giật và tăng độ chính xác điều khiển nhiệt độ hoặc lưu lượng.

Bộ định vị van (Positioner) là một bộ phận quan trọng trong van điều khiển tuyến tính, giúp chuyển đổi tín hiệu điều khiển 4–20mA hoặc 0–10V thành hành trình đóng mở chính xác của van. Nếu anh/chị muốn tìm hiểu tổng quan về cấu tạo, nguyên lý hoạt động, ứng dụng và cách lựa chọn van điều khiển tuyến tính trong hệ thống steam, dầu tải nhiệt và HVAC, hãy tham khảo bài viết:

???? Van điều khiển tuyến tính

https://phatdatcompany.com/van-dieu-khien-tuyen-tinh

NGUYÊN LÝ HOẠT ĐỘNG CỦA BỘ ĐỊNH VỊ VAN

Bộ định vị van Positioner hoạt động theo nguyên lý phản hồi vị trí (feedback control).

Khi PLC hoặc bộ điều khiển PID gửi tín hiệu:

• 4mA → van đóng
• 20mA → van mở tối đa

Positioner sẽ nhận tín hiệu điện và chuyển đổi thành áp suất khí nén để điều khiển actuator.

Trong quá trình hoạt động:

• cảm biến phản hồi vị trí liên tục giám sát góc mở hoặc hành trình van
• nếu vị trí van chưa đúng với tín hiệu điều khiển, Positioner sẽ tự động tăng hoặc giảm áp khí
• khi van đạt đúng vị trí yêu cầu, hệ thống sẽ cân bằng

Đây là nguyên lý giúp van điều khiển hoạt động ổn định hơn rất nhiều so với actuator ON/OFF thông thường.

VÌ SAO HỆ THỐNG HƠI NÓNG CẦN BỘ ĐỊNH VỊ VAN TUYẾN TÍNH POSITIONER?

Trong hệ thống steam hoặc hơi nóng, nhiệt độ và lưu lượng thay đổi liên tục.

Nếu van điều khiển không chính xác sẽ gây:

• dao động nhiệt độ
• rung giật van
• hao phí hơi nóng
• ảnh hưởng chất lượng sản phẩm

Positioner giúp:

• điều khiển chính xác độ mở van
• phản hồi nhanh theo tải nhiệt
• ổn định nhiệt độ heat exchanger
• tiết kiệm năng lượng steam

Nguyên lý phản hồi vị trí giúp Positioner điều khiển chính xác actuator khí nén công nghiệp.

ỨNG DỤNG THỰC TẾ CỦA BỘ ĐỊNH VỊ VAN POSITIONER TRONG NHÀ MÁY

Hệ thống hơi nóng

Điều khiển:

• van hơi nóng
• van steam modulation
• pressure reducing valve

Heat Exchanger

Positioner giúp ổn định:

• nhiệt độ đầu ra
• lưu lượng steam
• áp suất nhiệt trao đổi

Lò hơi

Ứng dụng cho:

• điều khiển nhiệt
• bypass steam
• condensate system

Dệt nhuộm

Điều khiển nhiệt bồn nhuộm giúp màu ổn định hơn.

Thực phẩm & đồ uống

Ứng dụng trong:

• CIP
• pasteurizer
• hệ gia nhiệt steam

Cao su – gỗ – bột mì

Giúp kiểm soát chính xác nhiệt độ trong hệ thống sấy và gia nhiệt.

KINH NGHIỆM CHỌN BỘ ĐỊNH VỊ VAN CHO NHÀ MÁY

Theo kinh nghiệm thực tế vận hành công nghiệp:

Nên ưu tiên:

• tín hiệu ổn định
• relay khí bền
• phản hồi chính xác
• chống rung hunting tốt
• dễ calibration
• tương thích PLC/DCS

Không nên chỉ chọn theo giá rẻ

Một Positioner chất lượng thấp có thể gây:

• dao động nhiệt độ
• rung actuator
• giảm tuổi thọ van
• dừng hệ thống sản xuất

Trong thực tế nhà máy, chi phí dừng hệ thống thường lớn hơn rất nhiều so với chênh lệch giá thiết bị ban đầu.

Bộ định vị van giúp hệ thống steam và lò hơi vận hành ổn định hơn trong nhà máy công nghiệp.

Trong thực tế vận hành tại nhà máy, Bộ định vị van tuyến tính Positioner là thiết bị ảnh hưởng trực tiếp đến độ ổn định của toàn bộ hệ thống điều khiển.

Nhiều trường hợp van tuyến tính bị rung giật, điều khiển sai hoặc nhiệt độ dao động không phải do PLC, mà do Positioner phản hồi không chính xác hoặc relay khí hoạt động không ổn định.

Đặc biệt trong hệ thống steam, heat exchanger và lò hơi, việc lựa chọn đúng Positioner giúp:

• giảm rung
• ổn định nhiệt độ
• tiết kiệm hơi nóng
• tăng tuổi thọ van điều khiển

Phát Đạt cung cấp các dòng:

• van tuyến tính công nghiệp
• actuator khí nén
• bộ định vị tuyến tính Positioner
• van điều khiển steam

phục vụ cho:

• nhà máy thực phẩm
• dệt nhuộm
• lò hơi
• hệ thống steam công nghiệp

Hỗ trợ:

• tư vấn kỹ thuật
• lựa chọn thiết bị
• sizing van điều khiển
• tín hiệu 4-20mA
• giải pháp điều khiển nhiệt độ và lưu lượng cho nhà máy.

Liên hệ Phát Đạt để được tư vấn:

• chọn Positioner phù hợp
• sizing van tuyến tính
• điều khiển steam ổn định
• giảm rung hunting PID
• tối ưu hệ thống lò hơi và heat exchanger
