1. Spirax Sarco – Hơn 100 năm kinh nghiệm trong lĩnh vực điều khiển hơi và quá trình

Spirax Sarco là một trong những thương hiệu hàng đầu thế giới về giải pháp hơi công nghiệp (Steam Engineering) và điều khiển quá trình (Process Control). Trong nhiều thập kỷ, hãng đã phát triển nhiều dòng van điều khiển, bộ truyền động khí nén và bộ định vị van (Valve Positioner) được sử dụng rộng rãi trong các nhà máy thực phẩm, đồ uống, dược phẩm, hóa chất, giấy, dệt nhuộm, dầu khí và năng lượng.

Khác với nhiều nhà sản xuất chỉ cung cấp riêng Positioner, Spirax Sarco phát triển một hệ sinh thái điều khiển hoàn chỉnh, bao gồm:

• Van điều khiển.
• Bộ truyền động khí nén (Pneumatic Actuator).
• Bộ định vị van (Valve Positioner).
• Bộ điều khiển.
• Cảm biến nhiệt độ và áp suất.
• Giải pháp quản lý hệ thống hơi.

Nhờ sự đồng bộ này, các thiết bị của Spirax Sarco có khả năng làm việc ổn định, tương thích cao và đáp ứng các yêu cầu điều khiển chính xác trong môi trường công nghiệp.

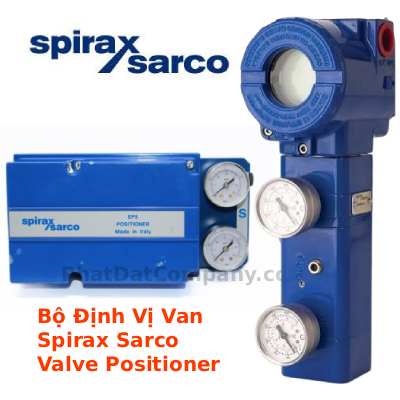

2. Bộ định vị van Spirax Sarco là gì?

Bộ định vị van Spirax Sarco giúp điều khiển chính xác vị trí mở của van thông qua tín hiệu 4–20 mA và hệ thống khí nén.

Bộ định vị van Spirax Sarco (Valve Positioner) là thiết bị điều khiển được lắp giữa bộ điều khiển (PID Controller, PLC hoặc DCS) và bộ truyền động khí nén nhằm đảm bảo thân van luôn di chuyển chính xác đến vị trí mong muốn.

Trong quá trình vận hành, Positioner liên tục:

• Nhận tín hiệu điều khiển.
• Đo vị trí thực tế của van.
• So sánh với vị trí yêu cầu.
• Điều chỉnh áp suất khí nén.
• Duy trì chính xác hành trình của van.

Nhờ cơ chế phản hồi liên tục này, van điều khiển có thể đạt độ chính xác cao hơn nhiều so với việc cấp khí trực tiếp cho actuator.

3. Tại sao van điều khiển Spirax Sarco cần Positioner?

Trong nhiều ứng dụng công nghiệp, chỉ cần sai lệch vài phần trăm hành trình van cũng có thể ảnh hưởng đến chất lượng sản phẩm hoặc hiệu suất của hệ thống.

Ví dụ:

• Nồi hơi cần duy trì áp suất hơi ổn định.
• Bộ trao đổi nhiệt cần giữ nhiệt độ chính xác.
• Hệ thống dầu truyền nhiệt yêu cầu điều khiển liên tục.
• Dây chuyền thực phẩm cần lưu lượng ổn định.

Nếu không sử dụng Positioner:

• Van có thể mở không đúng hành trình.
• Sai số tăng khi áp suất khí nén thay đổi.
• Ma sát cơ khí làm van phản ứng chậm.
• Bộ điều khiển PID phải điều chỉnh liên tục, gây dao động hệ thống.

Khi sử dụng Positioner Spirax Sarco, thiết bị sẽ tự động bù các sai số này bằng cách điều chỉnh áp suất khí nén theo thời gian thực, giúp van luôn đạt đúng vị trí yêu cầu.

4. Vì sao nên chọn bộ định vị van Spirax Sarco?

So với nhiều dòng Positioner trên thị trường, các sản phẩm của Spirax Sarco có những ưu điểm nổi bật:

• Thiết kế đồng bộ với van điều khiển Spirax Sarco.
• Độ chính xác và độ ổn định cao.
• Chất lượng gia công tốt, tuổi thọ dài.
• Nhiều lựa chọn từ Positioner truyền thống đến Smart Positioner.
• Hỗ trợ các ứng dụng hơi công nghiệp và điều khiển quá trình.
• Dễ bảo trì, dễ tích hợp vào hệ thống hiện có.

Đối với các hệ thống hơi, dầu truyền nhiệt và điều khiển nhiệt độ, việc sử dụng đúng Positioner không chỉ giúp cải thiện chất lượng điều khiển mà còn góp phần giảm tiêu hao năng lượng và tăng độ tin cậy của toàn bộ dây chuyền.

5. Cấu tạo của bộ định vị van Spirax Sarco

Mặc dù Spirax Sarco đã phát triển nhiều thế hệ bộ định vị van như EP5, ISP5, EP500, EP6, SP400, SP500 và SP7, nhưng tất cả đều có chung một mục tiêu: điều khiển chính xác vị trí mở của van theo tín hiệu từ hệ thống điều khiển.

Điểm khác biệt nằm ở công nghệ điều khiển. Các dòng EP sử dụng nguyên lý điện – khí nén (Electro-Pneumatic), trong khi các dòng SP sử dụng công nghệ Smart Positioner với bộ vi xử lý và chức năng tự hiệu chuẩn.

Để hiểu rõ sự khác nhau giữa các thế hệ, trước tiên cần nắm được cấu tạo cơ bản của một bộ định vị van.

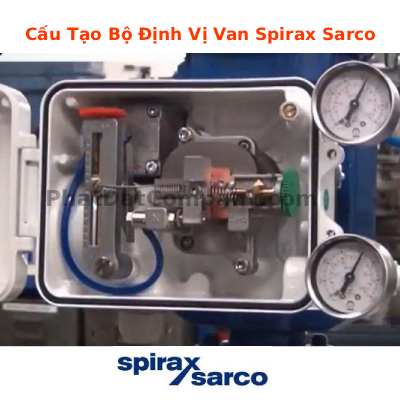

Cấu tạo bộ định vị van Spirax Sarco

Một bộ Positioner Spirax Sarco thường gồm 5 khối chức năng chính.

Cấu tạo cơ bản của bộ định vị van gồm khối nhận tín hiệu, xử lý, khuếch đại khí nén và cơ cấu phản hồi vị trí.

1. Khối nhận tín hiệu điều khiển (Input Module)

Đây là nơi tiếp nhận tín hiệu từ:

• Bộ điều khiển PID.
• PLC.
• DCS.

Các tín hiệu phổ biến:

• 4–20 mA.
• 0–10 VDC (một số phiên bản).
• HART (Smart Positioner).

Ví dụ:

Lưu ý rằng đây chỉ là giá trị đặt (Set Point), chưa phải vị trí thực tế của van.

2. Khối xử lý tín hiệu

Đây là "bộ não" của Positioner.

Ở dòng EP5, EP500 và EP6, việc xử lý được thực hiện bằng cơ cấu điện – khí nén với nguyên lý Force Balance.

Ở dòng SP400, SP500 và SP7, chức năng này do bộ vi xử lý đảm nhiệm, giúp:

• tính toán nhanh hơn,
• giảm sai số,
• tự hiệu chuẩn,
• hỗ trợ chẩn đoán lỗi.

3. Bộ khuếch đại khí nén (Pneumatic Relay)

Đây là bộ phận rất quan trọng nhưng thường ít được nhắc đến.

Tín hiệu 4–20 mA chỉ mang thông tin điều khiển, không đủ lực để dịch chuyển actuator.

Positioner sử dụng relay khí nén để khuếch đại tín hiệu này thành áp suất đủ lớn đưa đến bộ truyền động.

Có thể hình dung:

4-20mA - Positioner- Pneumatic Relay- Actuator- Control Valve

Relay càng ổn định thì khả năng điều khiển van càng chính xác.

4. Cơ cấu phản hồi vị trí (Feedback)

Đây là điểm khác biệt lớn nhất giữa Positioner và I/P Converter.

Khi van di chuyển, Positioner phải biết:

• Van đang mở bao nhiêu phần trăm?
• Đã đạt vị trí yêu cầu chưa?
• Có cần tiếp tục cấp khí không?

Ở các dòng EP, phản hồi được thực hiện bằng:

• cần phản hồi (Feedback Lever),
• cam,
• lò xo cân bằng.

Ở các dòng SP, phản hồi thường dùng cảm biến không tiếp xúc, giúp tăng độ chính xác và giảm mài mòn.

5. Hệ thống khí nén

Thông thường Positioner có ba cổng:

• SUPPLY: nhận khí nén từ hệ thống.
• OUTPUT: cấp khí đến actuator.
• EXHAUST: xả khí khi cần giảm áp.

Một số model còn tích hợp đồng hồ áp suất để giúp kỹ sư dễ kiểm tra trong quá trình vận hành.

6. Nguyên lý hoạt động của bộ định vị van Spirax Sarco

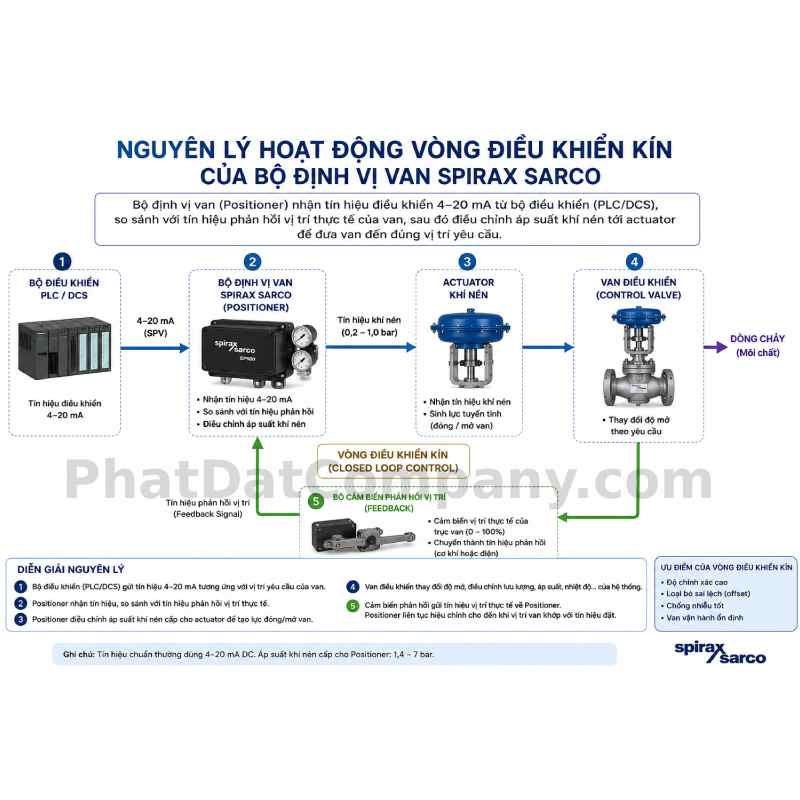

Điểm mạnh của Positioner Spirax Sarco là sử dụng điều khiển vòng kín (Closed Loop Control).

Positioner liên tục so sánh vị trí đặt và vị trí thực tế của van để điều chỉnh áp suất khí nén.

Thay vì chỉ cấp khí theo tín hiệu điện, Positioner liên tục kiểm tra vị trí thực của van và tự điều chỉnh cho đến khi đạt đúng hành trình.

Quá trình làm việc gồm 6 bước.

Bước 1 – Bộ điều khiển gửi tín hiệu

PID Controller hoặc PLC phát tín hiệu điều khiển (ví dụ 12 mA) đến Positioner.

Tín hiệu này tương ứng với một vị trí mong muốn của van.

Bước 2 – Positioner xác định vị trí cần đạt

Positioner chuyển đổi tín hiệu điện thành giá trị đặt.

Ví dụ:

• 4 mA → Van đóng.
• 12 mA → Van mở khoảng 50%.
• 20 mA → Van mở hoàn toàn.

Bước 3 – Điều chỉnh áp suất khí nén

Nếu van chưa đạt vị trí yêu cầu, Positioner điều khiển relay để:

• tăng áp suất,
• giảm áp suất,
• hoặc xả khí.

Nhờ đó actuator bắt đầu di chuyển.

Bước 4 – Actuator điều khiển van

Actuator chuyển đổi năng lượng khí nén thành lực cơ học.

Lực này kéo hoặc đẩy thân van đến vị trí mới.

Bước 5 – Phản hồi vị trí

Ngay khi van di chuyển, cơ cấu phản hồi gửi tín hiệu vị trí về Positioner.

Positioner sẽ biết:

• Van đã mở bao nhiêu?
• Còn sai lệch bao nhiêu?
• Có cần tiếp tục cấp khí hay không?

Bước 6 – Đạt trạng thái cân bằng

Khi vị trí thực bằng vị trí yêu cầu, Positioner giữ ổn định áp suất khí.

Van dừng đúng hành trình và tiếp tục được giám sát để bù sai số nếu điều kiện vận hành thay đổi.

7. Sự khác biệt giữa dòng EP và dòng SP

Đây là câu hỏi mà nhiều kỹ sư quan tâm khi lựa chọn Positioner Spirax Sarco.

Một quan niệm khá phổ biến là Smart Positioner luôn tốt hơn Positioner điện – khí nén. Thực tế không hoàn toàn như vậy.

Trong các hệ thống hơi, dầu truyền nhiệt hoặc nước nóng có điều kiện vận hành ổn định, các dòng EP500 hoặc EP6 vẫn đáp ứng rất tốt nếu được lựa chọn và hiệu chỉnh đúng.

Ngược lại, khi hệ thống cần tích hợp với DCS, yêu cầu giám sát từ xa, lưu lịch sử vận hành hoặc bảo trì dự đoán, các dòng SP400, SP500 hoặc SP7 sẽ phát huy ưu thế nhờ khả năng tự hiệu chuẩn và chẩn đoán.

Việc lựa chọn không nên dựa trên tiêu chí "đời mới hơn", mà cần cân nhắc yêu cầu công nghệ, môi trường làm việc, khả năng bảo trì và chi phí đầu tư.

8. Công nghệ điều khiển bên trong bộ định vị van Spirax Sarco

Để lựa chọn, hiệu chỉnh hoặc xử lý sự cố bộ định vị van, người sử dụng không chỉ cần biết Positioner làm gì, mà còn cần hiểu Positioner hoạt động như thế nào.

Qua nhiều thế hệ phát triển, Spirax Sarco đã ứng dụng hai công nghệ chính:

• Electro-Pneumatic Positioner (dòng EP).
• Smart Positioner (dòng SP).

Mặc dù đều có nhiệm vụ đưa van đến đúng vị trí theo tín hiệu điều khiển, nhưng nguyên lý hoạt động bên trong của hai công nghệ này có nhiều điểm khác biệt.

Công nghệ Electro-Pneumatic Positioner (EP Series)

Các model như EP5, ISP5, EP500 và EP6 hoạt động theo nguyên lý Force Balance (cân bằng lực) kết hợp với Nozzle – Flapper và Pneumatic Relay.

Điểm đặc biệt của công nghệ này là không cần bộ vi xử lý, nhưng vẫn đạt độ chính xác cao nhờ sự cân bằng giữa lực điện, lực lò xo và áp suất khí nén.

Torque Motor – Bộ chuyển đổi tín hiệu điện thành lực cơ học

Khi PLC hoặc bộ điều khiển PID gửi tín hiệu 4–20 mA đến Positioner, tín hiệu này đi vào Torque Motor.

Torque Motor gồm:

• Cuộn dây điện từ.
• Phần ứng (Armature).
• Nam châm vĩnh cửu.
• Cần truyền lực.

Khi dòng điện thay đổi, từ trường sinh ra trong cuộn dây cũng thay đổi theo.

Từ trường này tạo ra một mô-men rất nhỏ làm dịch chuyển cần truyền lực.

Điều quan trọng cần lưu ý là:

Torque Motor không trực tiếp mở van.

Nó chỉ tạo ra một chuyển động rất nhỏ để điều khiển cơ cấu khí nén phía sau.

Nozzle – Flapper: Trái tim của Positioner điện – khí nén

Sau Torque Motor là cụm Nozzle – Flapper.

Đây là một trong những cơ cấu điều khiển khí nén kinh điển, được sử dụng trong nhiều thiết bị điều khiển công nghiệp nhờ độ ổn định và độ tin cậy cao.

Nguyên lý hoạt động:

• Khí nén được cấp liên tục đến đầu phun (Nozzle).
• Một bản chắn (Flapper) di chuyển rất gần đầu phun.
• Khi Flapper tiến sát Nozzle, lưu lượng khí thoát giảm, áp suất tăng.
• Khi Flapper rời xa Nozzle, khí thoát nhiều hơn, áp suất giảm.

Chỉ với sự thay đổi khoảng cách rất nhỏ giữa Flapper và Nozzle, Positioner có thể tạo ra sự thay đổi áp suất đủ để điều khiển Relay khí nén.

Pneumatic Relay – Bộ khuếch đại công suất

Áp suất thay đổi tại Nozzle chưa đủ để điều khiển actuator.

Nhiệm vụ của Pneumatic Relay là khuếch đại áp suất và lưu lượng khí.

Có thể hình dung quá trình như sau:

4–20 mA

        │

        ▼

Torque Motor

        │

        ▼

Nozzle – Flapper

        │

        ▼

Pneumatic Relay

        │

        ▼

Actuator

        │

        ▼

Control Valve

Nhờ Relay, một thay đổi rất nhỏ ở Nozzle có thể tạo ra lượng khí đủ lớn để điều khiển cả những actuator có kích thước lớn.

Feedback Lever – Bí quyết giúp van luôn đúng vị trí

Đây là bộ phận tạo nên sự khác biệt giữa Positioner và I/P Converter.

Khi actuator dịch chuyển, trục van kéo theo Feedback Lever.

Feedback Lever tác động ngược trở lại cơ cấu Nozzle – Flapper.

Nếu van chưa đạt vị trí yêu cầu:

• Relay tiếp tục cấp khí.

Nếu van đã đạt đúng vị trí:

• Feedback Lever đưa hệ thống trở về trạng thái cân bằng.
• Relay ngừng thay đổi áp suất.
• Van giữ nguyên vị trí.

Nhờ cơ chế phản hồi liên tục này, Positioner luôn bù sai số khi áp suất khí thay đổi hoặc tải trên van biến động.

Công nghệ Smart Positioner (SP Series)

Các model SP400, SP500 và SP7 được phát triển để đáp ứng yêu cầu tự động hóa hiện đại.

Khác với dòng EP, Smart Positioner sử dụng:

• Bộ vi xử lý (Microprocessor).
• Bộ nhớ.
• Cảm biến vị trí không tiếp xúc.
• Thuật toán điều khiển số.
• Chức năng tự hiệu chuẩn (Auto Calibration).

Nhờ đó, Positioner không còn phụ thuộc hoàn toàn vào cơ cấu cơ khí như trước.

Spirax Sarco phát triển hai nhóm công nghệ chính: Positioner điện khí nén EP và Smart Positioner SP.

Cảm biến vị trí không tiếp xúc

Ở dòng SP, vị trí của van được đo bằng cảm biến không tiếp xúc.

Ưu điểm:

• Không bị mài mòn.
• Độ chính xác cao.
• Không cần điều chỉnh cơ khí thường xuyên.
• Tuổi thọ dài.

Điều này đặc biệt hữu ích trong các hệ thống vận hành liên tục 24/7.

Auto Calibration

Một ưu điểm nổi bật của Smart Positioner là khả năng tự hiệu chuẩn.

Sau khi lắp đặt, Positioner sẽ tự động:

• Xác định hành trình van.
• Học giới hạn đóng và mở.
• Tối ưu thông số điều khiển.
• Lưu các thông số vào bộ nhớ.

Quá trình này giúp giảm đáng kể thời gian cài đặt so với các dòng Positioner truyền thống.

Chẩn đoán và giám sát thiết bị

Một số dòng Smart Positioner còn có khả năng:

• Theo dõi số lần đóng/mở van.
• Phát hiện ma sát tăng bất thường.
• Cảnh báo rò rỉ khí nén.
• Ghi nhận lịch sử hoạt động.
• Hỗ trợ bảo trì dự đoán (Predictive Maintenance).

Đây là lợi thế lớn trong các nhà máy sử dụng hệ thống DCS hoặc quản lý tài sản thiết bị.

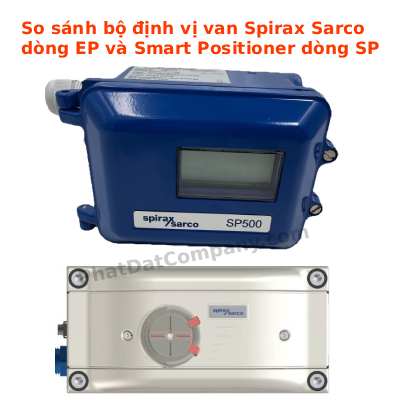

So sánh công nghệ EP và SP của Spirax Sarco

Trong quá trình tư vấn, chúng tôi nhận thấy nhiều khách hàng cho rằng Positioner đời mới luôn tốt hơn đời cũ. Thực tế, điều quan trọng không phải là đời sản phẩm mà là mức độ phù hợp với ứng dụng.

Ví dụ:

• Với hệ thống hơi, dầu truyền nhiệt hoặc nước nóng có yêu cầu điều khiển ổn định và không cần giao tiếp với DCS, các dòng EP500 hoặc EP6 vẫn là lựa chọn hiệu quả về chi phí và dễ bảo trì.
• Với các nhà máy hiện đại cần giám sát từ xa, lưu trữ dữ liệu vận hành hoặc triển khai bảo trì dự đoán, các dòng SP400, SP500 hoặc SP7 sẽ mang lại nhiều lợi ích hơn nhờ khả năng tự hiệu chuẩn và chẩn đoán.

Việc lựa chọn đúng Positioner cần dựa trên quy trình công nghệ, mức độ tự động hóa, yêu cầu bảo trì và ngân sách đầu tư, thay vì chỉ dựa trên việc sản phẩm thuộc thế hệ mới hay cũ.

9. Các dòng bộ định vị van Spirax Sarco và cách lựa chọn theo ứng dụng

Spirax Sarco phát triển nhiều dòng bộ định vị van nhằm đáp ứng các yêu cầu điều khiển khác nhau trong công nghiệp. Mặc dù đều có chức năng điều khiển chính xác vị trí mở của van, mỗi dòng sản phẩm được thiết kế cho những môi trường vận hành, mức độ tự động hóa và yêu cầu kỹ thuật riêng.

Việc hiểu đúng đặc điểm của từng dòng Positioner sẽ giúp kỹ sư lựa chọn thiết bị phù hợp, tối ưu chi phí đầu tư và thuận tiện cho quá trình vận hành, bảo trì.

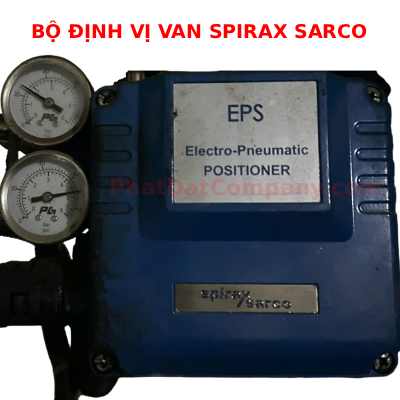

EP5 – Bộ định vị điện – khí nén truyền thống

EP5 là dòng Electro-Pneumatic Positioner được sử dụng trong nhiều hệ thống điều khiển hơi và quá trình.

Đặc điểm

• Nhận tín hiệu điều khiển 4–20 mA.
• Điều khiển theo nguyên lý Force Balance.
• Hiệu chỉnh Zero và Span bằng tay.
• Cấu tạo cơ khí đơn giản.
• Độ bền cao.

Phù hợp với

• Hệ thống hơi bão hòa.
• Bộ trao đổi nhiệt.
• Điều khiển áp suất.
• Điều khiển nhiệt độ.
• Nhà máy cần thiết bị dễ bảo trì.

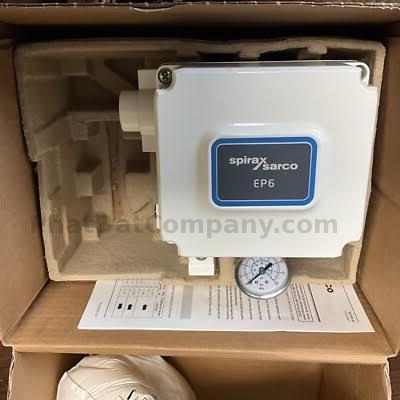

Bộ định vị van EP6 Spirax Sarco được Phát Đạt giao hàng thực tế, ứng dụng trong các hệ thống điều khiển van khí nén công nghiệp.

"Hình ảnh thực tế từ Phát Đạt trong quá trình cung cấp thiết bị cho khách hàng công nghiệp."

ISP5 – Phiên bản cho khu vực nguy hiểm

ISP5 được thiết kế cho các khu vực có yêu cầu an toàn phòng nổ.

Ứng dụng

• Nhà máy hóa chất.
• Dầu khí.
• Kho chứa nhiên liệu.
• LPG.
• Nhà máy có vùng nguy hiểm theo tiêu chuẩn Ex.

Nếu hệ thống nằm trong khu vực thông thường thì không nhất thiết phải sử dụng ISP5, giúp tối ưu chi phí đầu tư.

EP500 – Thiết kế tối ưu cho lắp đặt và bảo trì

EP500 vẫn sử dụng nguyên lý Electro-Pneumatic nhưng có nhiều cải tiến về thiết kế.

Điểm nổi bật

• Kích thước nhỏ gọn.
• Đồng hồ áp suất tích hợp.
• Dễ quan sát áp suất khí.
• Thuận tiện khi hiệu chỉnh.
• Thiết kế giúp giảm thời gian bảo trì.

Ứng dụng

• Điều khiển van hơi.
• Hệ thống dầu truyền nhiệt.
• Điều khiển lưu lượng.
• Điều khiển áp suất.
• Điều khiển nhiệt độ.

EP500 là dòng Electro-Pneumatic Positioner của Spirax Sarco, được sử dụng rộng rãi để điều khiển các loại van tuyến tính và van điều khiển khí nén trong hệ thống công nghiệp. Thiết bị nhận tín hiệu 4–20 mA và điều chỉnh áp suất khí nén đến actuator thông qua cơ cấu phản hồi vị trí

Đây là dòng Positioner được nhiều nhà máy tại Việt Nam sử dụng nhờ cân bằng giữa hiệu năng và chi phí.

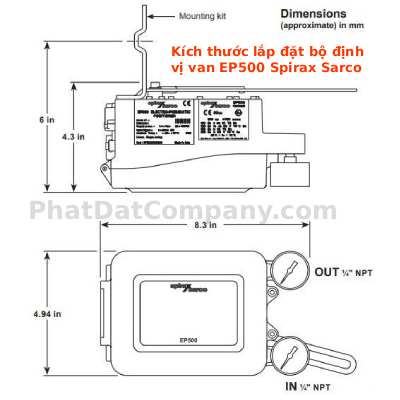

Bản vẽ kích thước EP500 Spirax Sarco giúp kỹ sư kiểm tra không gian lắp đặt và khả năng tương thích với actuator trước khi lựa chọn thiết bị.

EP6 – Positioner cho môi trường công nghiệp khắc nghiệt

EP6 được thiết kế nhằm nâng cao độ ổn định khi làm việc trong điều kiện rung động, nhiệt độ và môi trường công nghiệp nặng.

Phù hợp với

• Nhà máy giấy.
• Xi măng.
• Thép.
• Hóa chất.
• Nhiệt điện.

Trong các hệ thống này, khả năng làm việc ổn định trong thời gian dài là yếu tố được ưu tiên.

SP400 – Smart Positioner

SP400 là bước chuyển sang công nghệ điều khiển số.

Ưu điểm

• Bộ vi xử lý.
• Tự hiệu chuẩn.
• Màn hình hiển thị.
• Chẩn đoán lỗi.
• Độ chính xác cao.

Phù hợp

• Nhà máy tự động hóa.
• Dây chuyền yêu cầu điều khiển chính xác.
• Hệ thống có DCS.

SP500 – Smart Positioner tích hợp truyền thông

SP500 mở rộng khả năng kết nối bằng các giao thức truyền thông công nghiệp (tùy phiên bản).

Phù hợp

• Nhà máy hóa chất.
• Dược phẩm.
• Thực phẩm.
• Dây chuyền sản xuất liên tục.
• Hệ thống cần giám sát từ phòng điều khiển.

SP7 – Smart Positioner thế hệ mới

SP7 được thiết kế để đáp ứng yêu cầu của các nhà máy hiện đại với mức độ tự động hóa cao.

Đặc điểm

• Điều khiển chính xác.
• Tự động hiệu chuẩn.
• Chẩn đoán nâng cao.
• Phản hồi nhanh.
• Hỗ trợ bảo trì dự đoán (tùy cấu hình).

10. Nên lựa chọn Positioner Spirax Sarco nào?

Việc lựa chọn Positioner không nên chỉ dựa vào model mới hay cũ mà cần xuất phát từ yêu cầu của hệ thống.

Qua quá trình tư vấn và cung cấp van điều khiển cho nhiều ngành công nghiệp, chúng tôi nhận thấy rằng không có một model Positioner nào là "tốt nhất" cho mọi ứng dụng.

Một hệ thống điều khiển nhiệt độ dầu truyền nhiệt có thể chỉ cần EP500 nếu yêu cầu điều khiển ổn định và không cần tích hợp truyền thông. Trong khi đó, một nhà máy hóa chất sử dụng DCS và có kế hoạch bảo trì dự đoán sẽ phù hợp hơn với dòng Smart Positioner như SP500 hoặc SP7.

Vì vậy, trước khi quyết định lựa chọn Positioner, kỹ sư nên đánh giá đồng thời các yếu tố như loại van, bộ truyền động, môi trường làm việc, mức độ tự động hóa và chiến lược bảo trì của nhà máy.

11. Hướng dẫn lựa chọn bộ định vị van Spirax Sarco

Lựa chọn đúng bộ định vị van không chỉ giúp hệ thống vận hành ổn định mà còn giảm chi phí đầu tư, bảo trì và hạn chế các sự cố trong quá trình sản xuất.

Trên thực tế, nhiều trường hợp Positioner hoạt động không hiệu quả không phải do chất lượng thiết bị, mà do lựa chọn chưa phù hợp với loại van, bộ truyền động hoặc yêu cầu điều khiển của hệ thống.

Dưới đây là những tiêu chí quan trọng mà kỹ sư nên xem xét trước khi quyết định.

Bước 1 – Xác định loại van điều khiển

Trước tiên cần xác định Positioner sẽ làm việc với loại van nào.

Ví dụ:

• Van cầu điều khiển tuyến tính.
• Van cầu 2 ngã.
• Van cầu 3 ngã.
• Van điều khiển hơi.
• Van điều khiển dầu truyền nhiệt.
• Van điều khiển nước nóng.
• Van điều khiển lưu lượng.

Mỗi loại van có hành trình và lực tác động khác nhau, ảnh hưởng trực tiếp đến việc lựa chọn Positioner.

Bước 2 – Xác định bộ truyền động (Actuator)

Positioner phải tương thích với bộ truyền động.

Một số dạng phổ biến:

• Màng khí nén (Diaphragm Actuator).
• Piston khí nén.
• Actuator tác động đơn (Single Acting).
• Actuator tác động kép (Double Acting).

Việc lựa chọn sai có thể làm van phản ứng chậm hoặc không đạt đủ hành trình.

Bước 3 – Xác định tín hiệu điều khiển

Kiểm tra tín hiệu từ hệ thống điều khiển:

• 4–20 mA.
• 0–10 V (nếu có).
• HART (đối với Smart Positioner).

Đây là bước cần thực hiện ngay từ giai đoạn thiết kế để đảm bảo khả năng tích hợp với PLC hoặc DCS.

Bước 4 – Đánh giá môi trường làm việc

Điều kiện môi trường ảnh hưởng lớn đến việc lựa chọn Positioner.

Ví dụ:

• Nhiệt độ môi trường.
• Độ ẩm.
• Bụi.
• Hóa chất ăn mòn.
• Khu vực có yêu cầu chống cháy nổ (Ex).

Trong các khu vực nguy hiểm, cần lựa chọn phiên bản có chứng nhận phù hợp.

Bước 5 – Xác định mức độ tự động hóa

Đây là tiêu chí giúp quyết định nên chọn dòng EP hay SP.

Nếu hệ thống chỉ cần điều khiển vị trí van bằng tín hiệu 4–20 mA, dòng Electro-Pneumatic như EP500 hoặc EP6 thường đáp ứng tốt.

Nếu hệ thống cần:

• tự hiệu chuẩn,
• chẩn đoán lỗi,
• giám sát từ xa,
• tích hợp DCS,

thì Smart Positioner như SP400, SP500 hoặc SP7 sẽ phù hợp hơn.

Bước 6 – Cân nhắc khả năng bảo trì

Ngoài chi phí đầu tư ban đầu, kỹ sư nên đánh giá:

• Khả năng thay thế phụ tùng.
• Thời gian hiệu chỉnh.
• Mức độ phức tạp khi bảo trì.
• Năng lực của đội ngũ vận hành.

Đối với những nhà máy không có đội ngũ chuyên về tự động hóa, Positioner điện – khí nén truyền thống có thể là lựa chọn kinh tế và dễ bảo trì hơn.

12. Những sai lầm thường gặp khi lựa chọn Positioner

Chỉ quan tâm đến giá

Thiết bị có giá thấp nhưng không phù hợp với yêu cầu điều khiển có thể làm tăng chi phí vận hành và thời gian dừng máy.

Chọn Smart Positioner cho mọi hệ thống

Không phải dây chuyền nào cũng cần Smart Positioner. Với nhiều ứng dụng điều khiển hơi hoặc dầu truyền nhiệt, dòng EP vẫn đáp ứng tốt.

Bỏ qua điều kiện môi trường

Nhiệt độ, độ ẩm, bụi hoặc hóa chất có thể ảnh hưởng đến tuổi thọ của Positioner nếu lựa chọn không phù hợp.

Không kiểm tra khả năng tương thích

Positioner cần tương thích với:

• Van điều khiển.
• Actuator.
• Tín hiệu điều khiển.
• Áp suất khí nén.
• Hệ thống PLC hoặc DCS.

Kinh nghiệm lựa chọn

Trong quá trình tư vấn, chúng tôi luôn khuyến nghị khách hàng bắt đầu từ yêu cầu công nghệ của hệ thống, sau đó mới lựa chọn model Positioner.

Một số thông tin cần chuẩn bị trước khi liên hệ:

• Loại van điều khiển.
• Kích thước van (DN).
• Kiểu actuator.
• Tín hiệu điều khiển.
• Áp suất khí nén cấp.
• Môi chất (hơi, nước, dầu truyền nhiệt, hóa chất...).
• Nhiệt độ và áp suất làm việc.
• Có yêu cầu giao tiếp với DCS hay không.

Khi có đầy đủ các thông tin trên, việc lựa chọn Positioner sẽ chính xác hơn và hạn chế được các thay đổi trong quá trình lắp đặt.

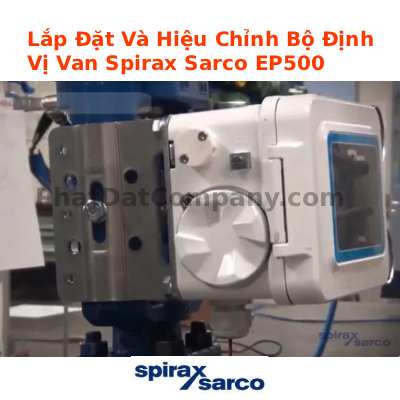

13. Hướng dẫn lắp đặt và hiệu chỉnh bộ định vị van Spirax Sarco

Việc lựa chọn đúng bộ định vị van mới chỉ là bước đầu. Để hệ thống điều khiển hoạt động ổn định và đạt độ chính xác cao, Positioner cần được lắp đặt và hiệu chỉnh đúng quy trình.

Trong thực tế, nhiều sự cố như van không mở hết hành trình, phản ứng chậm, hunting hoặc dao động liên tục không phải do Positioner bị hỏng mà xuất phát từ việc lắp đặt hoặc cài đặt chưa đúng.

Dưới đây là quy trình kỹ sư Phát Đạt khuyến nghị khi lắp đặt các dòng Positioner Spirax Sarco.

Bước 1 – Kiểm tra thiết bị trước khi lắp đặt

Trước khi đưa Positioner vào hệ thống, cần kiểm tra tổng thể để đảm bảo thiết bị không bị hư hỏng trong quá trình vận chuyển hoặc lưu kho.

Danh sách kiểm tra

• Đúng model theo thiết kế.
• Đúng tín hiệu điều khiển (4–20 mA hoặc phiên bản Smart).
• Không nứt, vỡ hoặc biến dạng vỏ.
• Đồng hồ áp suất (nếu có) còn nguyên vẹn.
• Các cổng khí sạch, không có bụi hoặc dị vật.
• Cần phản hồi (Feedback Lever) di chuyển nhẹ nhàng.

Nếu Positioner đã lưu kho trong thời gian dài, nên kiểm tra thêm các gioăng làm kín và tình trạng của các cổng khí nén trước khi cấp nguồn.

Bước 2 – Kiểm tra nguồn khí nén

Khí nén là nguồn năng lượng trực tiếp để điều khiển actuator. Chất lượng khí ảnh hưởng rất lớn đến độ ổn định của Positioner.

Yêu cầu đối với khí nén

• Khí sạch, khô và đã qua bộ lọc.
• Không chứa dầu hoặc nước ngưng.
• Áp suất cấp phù hợp với thông số của Positioner và actuator.
• Áp suất ổn định, tránh dao động lớn.

Nếu khí nén có lẫn hơi nước hoặc tạp chất, các chi tiết như Nozzle, Relay hoặc van khí bên trong Positioner có thể bị bám bẩn, gây phản ứng chậm hoặc hoạt động không chính xác.

Khuyến nghị: Nên lắp bộ lọc điều áp (Air Filter Regulator) trước Positioner để kéo dài tuổi thọ thiết bị.

Bước 3 – Lắp Positioner lên bộ truyền động

Positioner cần được lắp đúng theo hướng dẫn của nhà sản xuất và đúng với loại actuator.

Khi lắp đặt cần lưu ý:

• Giá đỡ chắc chắn, không bị rung.
• Trục phản hồi thẳng hàng với hành trình của actuator.
• Các khớp nối không bị kẹt.
• Không để cần phản hồi bị quá hành trình.

Nếu cơ cấu phản hồi bị lắp lệch, Positioner sẽ nhận sai vị trí thực tế của van, dẫn đến sai số trong quá trình điều khiển.

Bước 4 – Đấu nối tín hiệu điều khiển

Sau khi hoàn tất phần cơ khí, tiến hành đấu nối tín hiệu điều khiển từ PLC, DCS hoặc bộ điều khiển PID.

Kiểm tra trước khi cấp nguồn

• Đúng cực (+) và (−) của tín hiệu 4–20 mA.
• Đúng điện áp cấp (nếu Positioner yêu cầu nguồn riêng).
• Dây tín hiệu được siết chặt.
• Không để dây tín hiệu đi chung với cáp động lực để hạn chế nhiễu điện từ.

Sau khi đấu nối, nên dùng đồng hồ đo dòng để kiểm tra tín hiệu đầu vào trước khi vận hành.

Bước 5 – Cấp khí và kiểm tra hành trình

Sau khi cấp khí nén và tín hiệu điều khiển, quan sát hoạt động của Positioner.

Kiểm tra:

• Van có mở và đóng hết hành trình không.
• Actuator di chuyển có mượt không.
• Có hiện tượng rung hoặc dao động bất thường không.
• Có tiếng xì khí liên tục tại Positioner không.

Nếu phát hiện bất thường, cần dừng hiệu chỉnh để kiểm tra lại cơ cấu lắp đặt và đường khí.

Bước 6 – Hiệu chỉnh Zero

Zero là điểm bắt đầu của hành trình van.

Thông thường:

• 4 mA tương ứng với van đóng hoàn toàn (đối với cấu hình thông dụng).
• Hoặc 4 mA tương ứng với van mở hoàn toàn nếu hệ thống sử dụng chế độ điều khiển ngược (Reverse Action).

Mục tiêu

Đảm bảo Positioner nhận đúng điểm đầu của hành trình.

Dấu hiệu Zero chưa đúng

• Van chưa đóng kín khi tín hiệu ở mức thấp.
• Van đã mở khi chưa có yêu cầu điều khiển.
• Lưu lượng vẫn còn dù tín hiệu yêu cầu đóng hoàn toàn.

Hiệu chỉnh Zero và Span đúng giúp Positioner điều khiển van chính xác theo tín hiệu 4–20 mA.

Bước 7 – Hiệu chỉnh Span

Span là phạm vi làm việc từ điểm đầu đến điểm cuối của hành trình.

Khi cấp tín hiệu lớn nhất, cần kiểm tra:

• Van mở hết hành trình.
• Không bị thiếu hành trình.
• Không vượt quá giới hạn cơ khí.

Nếu Span chưa đúng, Positioner sẽ không khai thác hết khả năng điều tiết của van.

Bước 8 – Kiểm tra phản hồi vị trí

Sau khi hoàn thành Zero và Span, cần thay đổi tín hiệu điều khiển theo nhiều mức khác nhau (ví dụ 25%, 50%, 75% và 100%) để kiểm tra khả năng bám theo tín hiệu.

Một Positioner hoạt động tốt sẽ:

• Đáp ứng nhanh.
• Di chuyển êm.
• Dừng đúng vị trí.
• Không dao động kéo dài.

Nếu có sai lệch lớn giữa tín hiệu đặt và vị trí thực tế, cần kiểm tra lại cơ cấu phản hồi hoặc thực hiện hiệu chỉnh lại.

Những sai lầm thường gặp khi hiệu chỉnh

Trong quá trình hỗ trợ khách hàng, Phát Đạt ghi nhận một số lỗi phổ biến:

Chỉnh Zero trước khi cấp đủ áp suất khí

Kết quả là Positioner hoạt động sai khi hệ thống đưa vào vận hành.

Không kiểm tra hành trình cơ khí của actuator

Nhiều trường hợp Positioner hoạt động bình thường nhưng actuator bị kẹt hoặc giới hạn hành trình không đúng.

Hiệu chỉnh khi van chưa kết nối tải thực tế

Việc hiệu chỉnh khi chưa có áp suất hoặc lưu lượng thực tế có thể khiến các thông số chưa phản ánh đúng điều kiện làm việc.

Bỏ qua hiện tượng rò rỉ khí nén

Một lượng rò rỉ nhỏ cũng có thể làm giảm lực tác động lên actuator và ảnh hưởng đến độ chính xác của Positioner.

Không ghi lại thông số sau khi hiệu chỉnh

Sau khi hoàn tất, nên lưu lại các thông tin như:

• Model Positioner.
• Ngày hiệu chỉnh.
• Áp suất khí cấp.
• Dải tín hiệu.
• Người thực hiện.

Việc này giúp thuận tiện cho công tác bảo trì và xử lý sự cố sau này.

Góc nhìn từ Phát Đạt

Qua nhiều dự án, chúng tôi nhận thấy khoảng 70–80% các trường hợp Positioner hoạt động không ổn định không xuất phát từ lỗi của thiết bị, mà do các nguyên nhân như:

• Khí nén không sạch.
• Actuator bị kẹt hoặc mòn.
• Lắp sai cơ cấu phản hồi.
• Hiệu chỉnh Zero và Span chưa chính xác.
• Không kiểm tra toàn bộ chuỗi điều khiển từ PLC/DCS đến van.

Vì vậy, trước khi kết luận Positioner bị hỏng và thay mới, nên kiểm tra theo một quy trình có hệ thống. Cách làm này không chỉ giúp tiết kiệm chi phí mà còn rút ngắn thời gian dừng máy.

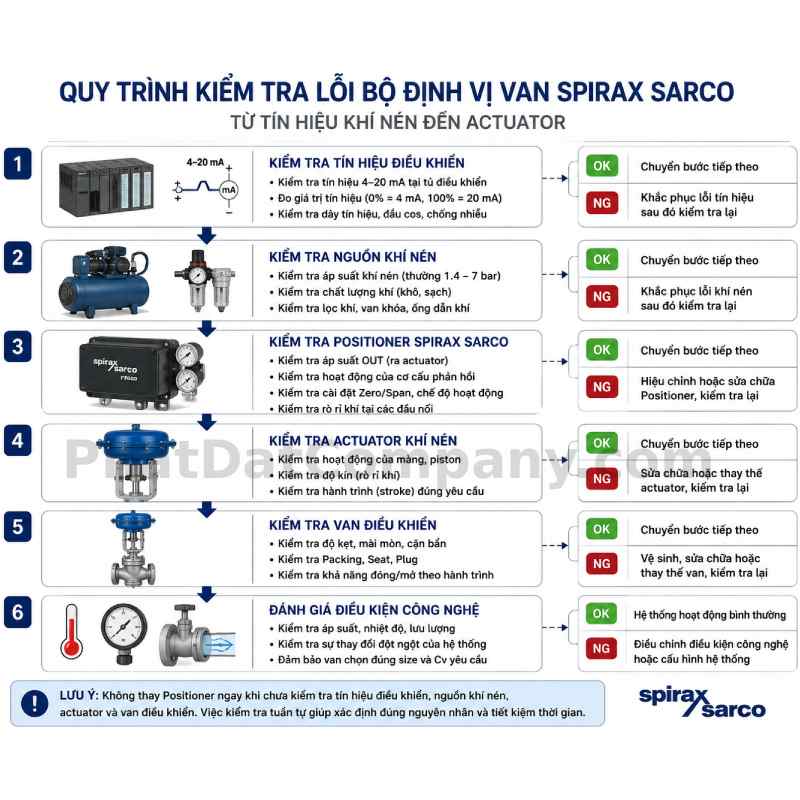

14. Mười lăm (15) lỗi thường gặp của bộ định vị van Spirax Sarco và cách khắc phục

Trong quá trình vận hành, bộ định vị van Spirax Sarco có thể gặp nhiều hiện tượng bất thường do khí nén, tín hiệu điều khiển, cơ cấu cơ khí hoặc điều kiện vận hành. Việc xác định đúng nguyên nhân sẽ giúp rút ngắn thời gian dừng máy và tránh thay thế linh kiện không cần thiết.

Dưới đây là những lỗi phổ biến mà kỹ sư vận hành thường gặp.

1. Van không hoạt động khi có tín hiệu điều khiển

Hiện tượng

• PLC hoặc DCS đã xuất tín hiệu.
• Positioner không phản ứng.
• Actuator đứng yên.

Nguyên nhân

• Không có khí nén cấp.
• Mất tín hiệu 4–20 mA.
• Đấu dây sai cực.
• Relay khí nén bị kẹt.
• Torque Motor hoặc mạch điều khiển gặp sự cố.

Cách kiểm tra

• Đo tín hiệu đầu vào bằng đồng hồ đo dòng.
• Kiểm tra áp suất khí cấp.
• Kiểm tra đường ống khí.
• Xác minh cơ cấu phản hồi không bị kẹt.

2. Van không mở hết hành trình

Hiện tượng

Tín hiệu điều khiển đã đạt mức lớn nhất nhưng van vẫn chưa mở hoàn toàn.

Nguyên nhân

• Chưa hiệu chỉnh Span.
• Actuator không đủ lực.
• Áp suất khí nén thấp.
• Cơ cấu truyền động bị cản trở.

Khuyến nghị

Kiểm tra lại hành trình cơ khí trước khi điều chỉnh Positioner.

3. Van không đóng kín

Hiện tượng

Dù tín hiệu yêu cầu đóng, môi chất vẫn tiếp tục đi qua van.

Nguyên nhân

• Zero chưa đúng.
• Ghế van hoặc đĩa van bị mài mòn.
• Cặn bẩn bám trên bề mặt làm kín.
• Actuator không tạo đủ lực đóng.

Không nên vội kết luận Positioner hỏng nếu chưa kiểm tra tình trạng của van.

4. Positioner xả khí liên tục

Hiện tượng

Có tiếng xì khí kéo dài tại cổng xả.

Nguyên nhân

• Rò rỉ trong Relay khí nén.
• Màng hoặc gioăng bị lão hóa.
• Cơ cấu Nozzle – Flapper không cân bằng.
• Phản hồi vị trí sai.

Hướng xử lý

Kiểm tra toàn bộ đường khí, sau đó đánh giá tình trạng các bộ phận làm kín theo hướng dẫn của nhà sản xuất.

5. Van bị Hunting (dao động liên tục)

Hiện tượng

Van liên tục mở – đóng quanh vị trí đặt, gây dao động lưu lượng hoặc nhiệt độ.

Nguyên nhân

• Thông số PID chưa phù hợp.
• Positioner phản ứng quá nhạy.
• Ma sát lớn trong thân van.
• Áp suất khí nén không ổn định.
• Actuator chọn chưa phù hợp.

Đây là một trong những lỗi phổ biến nhất trong hệ thống điều khiển quá trình.

6. Van phản ứng chậm

Dấu hiệu

Sau khi thay đổi tín hiệu điều khiển, van mất nhiều thời gian mới đạt vị trí mong muốn.

Nguyên nhân

• Khí nén thiếu lưu lượng.
• Bộ lọc khí bị tắc.
• Relay hoạt động chậm.
• Đường ống khí quá dài hoặc quá nhỏ.
• Ma sát trong actuator tăng.

7. Độ chính xác giảm theo thời gian

Biểu hiện

Ban đầu Positioner hoạt động chính xác nhưng sau một thời gian xuất hiện sai lệch.

Nguyên nhân

• Mòn cơ cấu phản hồi.
• Lò xo thay đổi đặc tính.
• Rung động kéo dài.
• Bụi hoặc hơi nước xâm nhập.

Nên kiểm tra và hiệu chuẩn định kỳ để duy trì độ chính xác.

8. Positioner không nhận tín hiệu 4–20 mA

Nguyên nhân

• Đứt dây tín hiệu.
• Sai cực.
• PLC hoặc DCS không xuất tín hiệu.
• Mạch đầu vào của Positioner gặp sự cố.

Cách kiểm tra

Đo trực tiếp dòng điện tại đầu cực Positioner để xác định lỗi thuộc về hệ thống điều khiển hay thiết bị.

9. Actuator rung mạnh khi điều khiển

Nguyên nhân

• Áp suất khí dao động.
• Van bị kẹt cơ khí.
• Điều chỉnh chưa đúng.
• Đường ống tạo rung.

Hiện tượng này nếu kéo dài sẽ làm giảm tuổi thọ của Positioner và actuator.

10. Positioner hoạt động nhưng van không di chuyển

Nguyên nhân

• Khớp nối giữa Positioner và actuator bị tuột.
• Trục van bị kẹt.
• Actuator hỏng.
• Hành trình cơ khí bị giới hạn.

Trong trường hợp này cần kiểm tra cả hệ thống truyền động, không chỉ riêng Positioner.

11. Khí nén tiêu thụ bất thường

Nếu lượng khí tiêu thụ tăng cao hơn bình thường, cần kiểm tra:

• Rò rỉ tại các đầu nối.
• Gioăng làm kín.
• Van điện từ (nếu có).
• Relay khí nén.

Rò rỉ khí không chỉ ảnh hưởng đến Positioner mà còn làm tăng chi phí vận hành toàn hệ thống khí nén.

12. Positioner hoạt động không ổn định sau thời gian dài ngừng sử dụng

Khi thiết bị được lưu kho hoặc ngừng vận hành trong thời gian dài, có thể xảy ra:

• Gioăng bị lão hóa.
• Cặn bẩn tích tụ.
• Các chi tiết cơ khí chuyển động kém linh hoạt.

Trước khi đưa vào sử dụng trở lại, nên kiểm tra tổng thể và hiệu chỉnh lại nếu cần.

13. Sai lệch giữa tín hiệu điều khiển và vị trí van

Nếu tín hiệu đặt và vị trí thực tế không khớp, nguyên nhân có thể là:

• Cơ cấu phản hồi lắp sai.
• Chưa hiệu chỉnh Zero hoặc Span.
• Mòn cơ khí.
• Tải tác động lên van thay đổi.

14. Positioner bị ảnh hưởng bởi môi trường

Các yếu tố như:

• Bụi.
• Độ ẩm cao.
• Hơi hóa chất.
• Rung động mạnh.
• Nhiệt độ môi trường quá cao hoặc quá thấp.

đều có thể ảnh hưởng đến độ ổn định của Positioner nếu thiết bị không được lựa chọn hoặc bảo vệ phù hợp.

15. Thay Positioner nhưng hệ thống vẫn không hoạt động

Đây là tình huống không hiếm gặp.

Nhiều trường hợp Positioner mới hoạt động bình thường nhưng nguyên nhân thực sự nằm ở:

• Van điều khiển bị kẹt.
• Actuator mất lực.
• Đường khí nén có vấn đề.
• Bộ điều khiển PID cài đặt chưa phù hợp.
• Tín hiệu từ PLC hoặc DCS không chính xác.

Do đó, việc chẩn đoán cần thực hiện theo toàn bộ chuỗi điều khiển thay vì chỉ tập trung vào Positioner.

15. Quy trình chẩn đoán sự cố Positioner theo từng bước

Để tránh thay thế linh kiện không cần thiết, kỹ sư nên kiểm tra theo trình tự sau:

Kiểm tra tín hiệu điều khiển- Kiểm tra nguồn khí nén- Kiểm tra đường ống khí-Kiểm tra Positioner-Kiểm tra Actuator-Kiểm tra cơ cấu van-Kiểm tra điều kiện công nghệ

Thực hiện đúng trình tự sẽ giúp xác định nguyên nhân nhanh hơn và giảm thời gian dừng máy.

Chẩn đoán Positioner cần kiểm tra toàn bộ vòng điều khiển thay vì chỉ thay thế thiết bị.

Kinh nghiệm từ Phát Đạt

Trong quá trình hỗ trợ khách hàng, chúng tôi nhận thấy một sai lầm khá phổ biến là thay ngay Positioner khi van hoạt động bất thường.

Thực tế, Positioner chỉ là một mắt xích trong toàn bộ vòng điều khiển. Nhiều sự cố xuất phát từ khí nén không đạt chất lượng, actuator bị mòn, thân van bị kẹt hoặc thông số PID chưa phù hợp. Vì vậy, việc chẩn đoán nên bắt đầu từ các yếu tố cơ bản như tín hiệu điều khiển và nguồn khí nén, sau đó mới kiểm tra đến Positioner và các bộ phận khác.

Cách tiếp cận có hệ thống không chỉ giúp tiết kiệm chi phí mà còn nâng cao độ tin cậy của toàn bộ hệ thống điều khiển.

16. Hướng dẫn bảo trì và bảo dưỡng bộ định vị van Spirax Sarco

Bộ định vị van Spirax Sarco được thiết kế để làm việc liên tục trong các hệ thống điều khiển công nghiệp. Tuy nhiên, cũng giống như các thiết bị đo lường và điều khiển khác, Positioner cần được kiểm tra và bảo dưỡng định kỳ để duy trì độ chính xác, tăng tuổi thọ và giảm nguy cơ dừng máy ngoài kế hoạch.

Nhiều nhà máy chỉ kiểm tra Positioner khi xảy ra sự cố. Đây là một sai lầm vì các dấu hiệu xuống cấp thường xuất hiện từ rất sớm nhưng khó nhận biết nếu không có kế hoạch bảo trì.

Tại sao cần bảo trì định kỳ?

Một Positioner hoạt động trong nhiều năm sẽ chịu ảnh hưởng bởi:

• Bụi bẩn trong môi trường.
• Hơi nước hoặc dầu trong khí nén.
• Rung động từ đường ống và thiết bị.
• Chu kỳ đóng/mở liên tục.
• Nhiệt độ môi trường thay đổi.

Nếu không được kiểm tra định kỳ, những yếu tố này có thể làm giảm độ chính xác điều khiển, tăng thời gian đáp ứng hoặc gây rò rỉ khí nén.

Lập kế hoạch bảo trì theo mức độ sử dụng

Không có một chu kỳ cố định phù hợp với mọi nhà máy. Tần suất bảo trì nên dựa trên điều kiện làm việc và mức độ sử dụng.

Lưu ý: Chu kỳ trên chỉ mang tính tham khảo. Luôn ưu tiên hướng dẫn bảo trì của Spirax Sarco và quy định nội bộ của nhà máy.

Những hạng mục cần kiểm tra định kỳ

1. Kiểm tra nguồn khí nén

Đây là hạng mục quan trọng nhất.

Cần kiểm tra:

• Áp suất khí cấp.
• Độ sạch của khí.
• Bộ lọc điều áp.
• Tình trạng nước ngưng.
• Hiện tượng rò rỉ tại các đầu nối.

Khí nén không đạt chất lượng là nguyên nhân phổ biến gây giảm độ ổn định của Positioner.

2. Kiểm tra đường ống khí

Quan sát:

• Ống có bị nứt không.
• Khớp nối có bị lỏng không.
• Có dấu hiệu rò rỉ không.
• Có bị gập hoặc bóp méo không.

Một đường ống khí bị rò rỉ nhỏ cũng có thể làm giảm lực tác động lên actuator.

3. Kiểm tra cơ cấu phản hồi

Đối với các dòng EP sử dụng Feedback Lever:

• Chuyển động phải nhẹ nhàng.
• Không bị cong hoặc biến dạng.
• Không có độ rơ bất thường.
• Liên kết với actuator chắc chắn.

Nếu cơ cấu phản hồi không chính xác, Positioner sẽ điều khiển sai vị trí van.

4. Kiểm tra độ kín khí

Quan sát và lắng nghe:

• Có tiếng xì khí liên tục không.
• Có hiện tượng giảm áp bất thường không.
• Đồng hồ áp suất có ổn định không.

Nếu nghi ngờ rò rỉ, nên kiểm tra toàn bộ hệ thống khí thay vì chỉ tập trung vào Positioner.

5. Kiểm tra hành trình van

Định kỳ thay đổi tín hiệu điều khiển và quan sát:

• Van có mở hết hành trình không.
• Van có đóng kín không.
• Chuyển động có mượt không.
• Có hiện tượng kẹt hoặc rung không.

Đây là cách đơn giản để phát hiện sớm các vấn đề về actuator hoặc thân van.

6. Kiểm tra tín hiệu điều khiển

Đo tín hiệu đầu vào để xác nhận:

• Giá trị 4–20 mA đúng theo yêu cầu.
• Không có dao động bất thường.
• Dây tín hiệu không bị lỏng hoặc oxy hóa.

Sai lệch tín hiệu có thể dẫn đến kết luận nhầm là Positioner bị hỏng.

Khi nào cần hiệu chuẩn lại Positioner?

Không phải mỗi lần bảo trì đều phải hiệu chuẩn.

Chỉ nên xem xét hiệu chuẩn lại khi:

• Thay Positioner mới.
• Thay actuator.
• Thay van điều khiển.
• Tháo lắp cơ cấu phản hồi.
• Xuất hiện sai lệch giữa tín hiệu điều khiển và vị trí thực tế.
• Nhà máy yêu cầu hiệu chuẩn định kỳ theo quy trình quản lý chất lượng.

Việc hiệu chuẩn không cần thiết có thể làm tăng thời gian dừng máy và phát sinh rủi ro nếu thực hiện không đúng.

Những sai lầm thường gặp trong bảo trì

Chỉ vệ sinh bên ngoài

Bề mặt sạch không đồng nghĩa với Positioner hoạt động tốt. Chất lượng khí nén và tình trạng cơ cấu phản hồi mới là những yếu tố cần được kiểm tra kỹ.

Thay linh kiện theo cảm tính

Không nên thay Relay, Torque Motor hoặc các bộ phận khác khi chưa xác định rõ nguyên nhân. Cần chẩn đoán theo quy trình để tránh lãng phí.

Bỏ qua hệ thống khí nén

Nhiều trường hợp Positioner được thay mới nhưng sự cố vẫn tiếp diễn do bộ lọc khí bẩn, nước ngưng hoặc áp suất khí không ổn định.

Không lưu hồ sơ bảo trì

Việc ghi chép lịch sử kiểm tra sẽ giúp theo dõi xu hướng suy giảm hiệu năng và hỗ trợ lập kế hoạch bảo trì dự đoán.

17. Kinh nghiệm kéo dài tuổi thọ Positioner

Để Positioner hoạt động ổn định trong thời gian dài, kỹ sư nên:

• Sử dụng khí nén sạch và khô.
• Lắp bộ lọc điều áp đúng cách.
• Kiểm tra định kỳ các đầu nối khí.
• Tránh để Positioner chịu rung động quá mức.
• Che chắn khi làm việc trong môi trường có bụi hoặc hơi hóa chất.
• Hiệu chuẩn sau khi thay thế các bộ phận liên quan đến hành trình van.
• Lưu hồ sơ bảo trì để theo dõi tình trạng thiết bị.

Checklist bảo trì bộ định vị van Spirax Sarco

Bảng kiểm dưới đây có thể sử dụng trong các đợt bảo trì định kỳ.

 File PDF tải miễn phí

Góc nhìn của Phát Đạt

Qua thực tế làm việc với nhiều hệ thống điều khiển, chúng tôi nhận thấy rằng tuổi thọ của Positioner phụ thuộc nhiều hơn vào chất lượng khí nén và quy trình bảo trì so với tuổi đời của thiết bị.

Một Positioner được cấp khí sạch, lắp đặt đúng và kiểm tra định kỳ có thể vận hành ổn định trong nhiều năm. Ngược lại, ngay cả thiết bị mới cũng có thể nhanh chóng phát sinh sự cố nếu khí nén chứa nhiều hơi nước, dầu hoặc tạp chất.

Do đó, đầu tư vào hệ thống xử lý khí nén và kế hoạch bảo trì thường mang lại hiệu quả lâu dài hơn việc chỉ tập trung thay thế Positioner khi có sự cố.

18. Câu hỏi thường gặp về bộ định vị van Spirax Sarco

Dưới đây là những câu hỏi mà khách hàng, kỹ sư thiết kế và kỹ sư vận hành thường đặt ra khi lựa chọn, lắp đặt và sử dụng bộ định vị van Spirax Sarco.

Bộ định vị van (Valve Positioner) có tác dụng gì?

Bộ định vị van giúp điều khiển chính xác vị trí mở của van theo tín hiệu từ PLC, DCS hoặc bộ điều khiển PID. Thiết bị liên tục so sánh tín hiệu đặt với vị trí thực tế của van và điều chỉnh áp suất khí nén để đưa van đến đúng hành trình yêu cầu.

Nhờ đó, hệ thống điều khiển đạt độ ổn định cao hơn, giảm sai số và cải thiện chất lượng điều khiển quá trình.

Khi nào cần lắp bộ định vị van?

Positioner thường được sử dụng khi hệ thống yêu cầu:

• Điều khiển liên tục theo tín hiệu 4–20 mA.
• Độ chính xác điều khiển cao.
• Van có kích thước lớn hoặc chịu chênh áp cao.
• Quá trình công nghệ cần phản ứng nhanh và ổn định.
• Hạn chế hiện tượng sai lệch do ma sát hoặc biến động tải.

Không phải mọi van điều khiển đều bắt buộc phải sử dụng Positioner, nhưng trong các ứng dụng điều khiển quá trình, đây là thiết bị rất quan trọng.

Bộ định vị van và I/P Converter khác nhau như thế nào?

I/P Converter chỉ chuyển đổi tín hiệu điện thành áp suất khí nén.

Trong khi đó, Positioner còn có cơ cấu phản hồi vị trí, liên tục kiểm tra hành trình thực tế của van và tự điều chỉnh cho đến khi đạt đúng vị trí yêu cầu.

Vì có vòng phản hồi kín, Positioner thường cho độ chính xác cao hơn và ít bị ảnh hưởng bởi tải của actuator.

Nên chọn Positioner dòng EP hay dòng SP?

Điều này phụ thuộc vào yêu cầu của hệ thống.

• Dòng EP phù hợp với các hệ thống điều khiển truyền thống, yêu cầu độ ổn định cao và chi phí đầu tư hợp lý.
• Dòng SP (Smart Positioner) phù hợp với nhà máy tự động hóa, cần tự hiệu chuẩn, chẩn đoán lỗi hoặc tích hợp với hệ thống quản lý tài sản thiết bị.

Không có dòng nào tốt hơn trong mọi trường hợp; quan trọng là lựa chọn đúng theo ứng dụng.

Positioner Spirax Sarco có dùng được với actuator của hãng khác không?

Trong nhiều trường hợp, có thể nếu Positioner tương thích về:

• Kiểu tác động (Single Acting hoặc Double Acting).
• Hành trình.
• Dải áp suất khí nén.
• Cơ cấu lắp đặt.
• Bộ phụ kiện liên kết.

Tuy nhiên, trước khi thay thế hoặc kết hợp với actuator khác hãng, nên kiểm tra tài liệu kỹ thuật và khả năng tương thích của từng model.

Positioner có cần nguồn điện riêng không?

Điều này phụ thuộc vào từng model.

Các dòng Electro-Pneumatic thường sử dụng tín hiệu điều khiển để làm việc kết hợp với nguồn khí nén.

Một số dòng Smart Positioner có thể có yêu cầu riêng về nguồn cấp hoặc giao thức truyền thông. Cần tham khảo tài liệu kỹ thuật của model cụ thể trước khi lắp đặt.

Áp suất khí nén cấp cho Positioner bao nhiêu là phù hợp?

Không có một giá trị áp dụng cho tất cả các model.

Áp suất cấp cần phù hợp với:

• Thông số của Positioner.
• Loại actuator.
• Lực yêu cầu để đóng mở van.

Kỹ sư nên tuân theo thông số kỹ thuật do Spirax Sarco công bố và thiết kế của hệ thống khí nén.

Vì sao Positioner xả khí liên tục?

Hiện tượng này có thể do:

• Rò rỉ trong hệ thống khí.
• Cơ cấu phản hồi chưa cân bằng.
• Relay khí nén gặp sự cố.
• Hiệu chỉnh chưa đúng.
• Actuator hoặc van tạo tải bất thường.

Không nên thay Positioner ngay khi chưa kiểm tra toàn bộ hệ thống.

Bao lâu nên kiểm tra hoặc hiệu chuẩn Positioner?

Chu kỳ kiểm tra phụ thuộc vào điều kiện vận hành, môi trường và yêu cầu của nhà máy.

Thông thường, nên đưa Positioner vào kế hoạch bảo trì định kỳ cùng với van điều khiển và actuator. Việc hiệu chuẩn chỉ nên thực hiện khi có dấu hiệu sai lệch hoặc sau khi thay thế các bộ phận ảnh hưởng đến hành trình.

Có thể tự hiệu chỉnh Positioner tại hiện trường không?

Có thể, nếu người thực hiện được đào tạo và tuân thủ hướng dẫn của nhà sản xuất.

Trước khi hiệu chỉnh, cần:

• Kiểm tra cơ cấu cơ khí.
• Kiểm tra nguồn khí nén.
• Xác nhận tín hiệu điều khiển.
• Thực hiện đầy đủ các bước kiểm tra sau hiệu chỉnh.

Đối với các hệ thống quan trọng, nên ghi nhận kết quả và lưu hồ sơ sau khi hoàn thành.

Những yếu tố nào ảnh hưởng nhiều nhất đến tuổi thọ của Positioner?

Tuổi thọ của Positioner chịu ảnh hưởng bởi nhiều yếu tố, trong đó quan trọng nhất là:

• Chất lượng khí nén.
• Điều kiện môi trường.
• Tần suất đóng/mở van.
• Chất lượng lắp đặt.
• Quy trình bảo trì định kỳ.

Khí nén sạch, khô và ổn định thường giúp kéo dài tuổi thọ của Positioner đáng kể.

Có nên thay Positioner khi van điều khiển hoạt động không ổn định?

Không nên kết luận quá sớm.

Trước khi thay Positioner, cần kiểm tra:

• Tín hiệu điều khiển.
• Áp suất khí nén.
• Actuator.
• Thân van.
• Điều kiện công nghệ.
• Thông số PID của hệ thống.

Trong nhiều trường hợp, nguyên nhân nằm ở các bộ phận khác chứ không phải Positioner.

Lời khuyên từ kỹ sư

Bộ định vị van là thiết bị có vai trò quan trọng trong vòng điều khiển của hệ thống công nghiệp. Tuy nhiên, hiệu quả vận hành không chỉ phụ thuộc vào chất lượng Positioner mà còn phụ thuộc vào sự đồng bộ giữa van điều khiển, actuator, hệ thống khí nén và bộ điều khiển.

Khi lựa chọn hoặc xử lý sự cố, nên đánh giá toàn bộ hệ thống thay vì chỉ tập trung vào một thiết bị riêng lẻ. Cách tiếp cận này giúp giảm thời gian dừng máy, hạn chế thay thế không cần thiết và tối ưu chi phí vận hành trong dài hạn.

19. Kết luận: Lựa chọn đúng bộ định vị van Spirax Sarco giúp hệ thống điều khiển ổn định và hiệu quả hơn

Bộ định vị van Spirax Sarco (Valve Positioner) là một trong những thiết bị quan trọng trong hệ thống điều khiển tự động, giúp van điều khiển đạt được vị trí chính xác theo tín hiệu từ PLC, DCS hoặc bộ điều khiển PID.

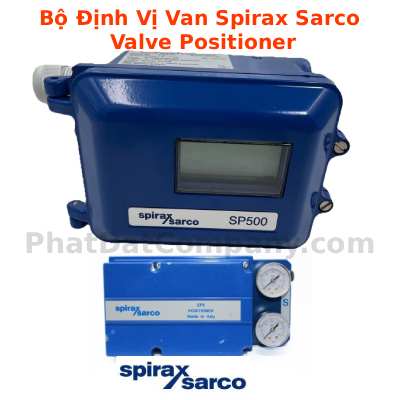

Từ các dòng Electro-Pneumatic Positioner như EP5, EP500, EP6 đến các dòng Smart Positioner như SP400, SP500 và SP7, mỗi sản phẩm được thiết kế cho những yêu cầu vận hành khác nhau.

Không có một model Positioner nào phù hợp cho tất cả ứng dụng. Việc lựa chọn cần dựa trên nhiều yếu tố:

• Loại van điều khiển.
• Kiểu actuator.
• Môi chất làm việc.
• Áp suất và nhiệt độ vận hành.
• Yêu cầu độ chính xác.
• Mức độ tự động hóa của nhà máy.
• Khả năng bảo trì và mở rộng hệ thống.

Một lựa chọn đúng ngay từ đầu sẽ giúp:

• Van điều khiển phản ứng chính xác hơn.
• Giảm hiện tượng hunting.
• Tăng độ ổn định của quá trình.
• Giảm thời gian dừng máy.
• Kéo dài tuổi thọ của van và actuator.
• Tối ưu chi phí vận hành lâu dài.

Kinh nghiệm lựa chọn bộ định vị van Spirax Sarco từ Phát Đạt

Trong thực tế, nhiều sự cố của hệ thống điều khiển không đến từ bản thân Positioner mà xuất phát từ việc lựa chọn chưa phù hợp hoặc thiếu đồng bộ giữa các thiết bị:

• Positioner không phù hợp với actuator.
• Van có Cv/Kv chưa đúng với lưu lượng yêu cầu.
• Khí nén không đạt chất lượng.
• Cơ cấu phản hồi lắp đặt chưa chính xác.
• Thông số điều khiển PID chưa được tối ưu.

Vì vậy, khi tư vấn bộ định vị van Spirax Sarco, Phát Đạt luôn tiếp cận theo hướng giải pháp tổng thể, không chỉ cung cấp một thiết bị riêng lẻ.

Các thông tin kỹ thuật cần xác định trước khi lựa chọn:

• Model van điều khiển.
• Kích thước van DN.
• Áp suất đầu vào và đầu ra.
• Nhiệt độ môi chất.
• Loại môi chất (hơi, nước nóng, dầu truyền nhiệt, khí...).
• Kiểu actuator.
• Tín hiệu điều khiển.
• Yêu cầu chống cháy nổ hoặc môi trường đặc biệt.

Dựa trên những dữ liệu này, kỹ sư có thể lựa chọn được Positioner phù hợp nhất với điều kiện vận hành thực tế.

Tài liệu tham khảo và các bài viết chuyên sâu liên quan

Để giúp kỹ sư dễ dàng tìm hiểu sâu hơn, Phát Đạt sẽ tiếp tục xây dựng hệ thống bài viết chuyên sâu về từng dòng Positioner Spirax Sarco:

Các bài dự kiến:

• EP500 Spirax Sarco: Cấu tạo, nguyên lý hoạt động và hướng dẫn hiệu chỉnh
• EP6 Spirax Sarco: Giải pháp Positioner cho hệ thống công nghiệp
• SP400 Spirax Sarco: Smart Positioner và khả năng tự hiệu chuẩn
• SP500 Spirax Sarco: Điều khiển thông minh và tích hợp hệ thống DCS
• SP7 Spirax Sarco: Công nghệ Positioner thế hệ mới
• EP500 và SP400: Nên lựa chọn dòng nào?
• Các lỗi thường gặp của Positioner và cách xử lý

Các bài viết này sẽ giúp kỹ sư có cái nhìn chuyên sâu hơn trước khi lựa chọn thiết bị cho từng ứng dụng cụ thể.

Cần tư vấn lựa chọn bộ định vị van Spirax Sarco?

Nếu anh/chị đang cần lựa chọn hoặc thay thế bộ định vị van cho hệ thống hơi, dầu truyền nhiệt, nước nóng, hóa chất hoặc các ứng dụng điều khiển công nghiệp, Phát Đạt có thể hỗ trợ:

• Tư vấn model Positioner phù hợp.
• Kiểm tra khả năng tương thích giữa van và actuator.
• Hỗ trợ lựa chọn giải pháp điều khiển.
• Hướng dẫn lắp đặt và hiệu chỉnh.
• Cung cấp tài liệu kỹ thuật cần thiết.

Hãy cung cấp các thông tin về:

• Model van hiện tại.
• Model actuator.
• Môi chất sử dụng.
• Thông số áp suất, nhiệt độ.
• Yêu cầu điều khiển.

Đội ngũ kỹ thuật Phát Đạt sẽ hỗ trợ đưa ra phương án phù hợp, giúp hệ thống vận hành ổn định, chính xác và hiệu quả.

Bạn đang cần lựa chọn bộ định vị van Spirax Sarco phù hợp?

Liên hệ Phát Đạt để được kỹ sư tư vấn dựa trên thông số thực tế của hệ thống.

Phát Đạt Company – Giải pháp van điều khiển và thiết bị công nghiệp.
