1. Cv LÀ GÌ? VÌ SAO CV LÀ “LINH HỒN” CỦA VAN TUYẾN TÍNH

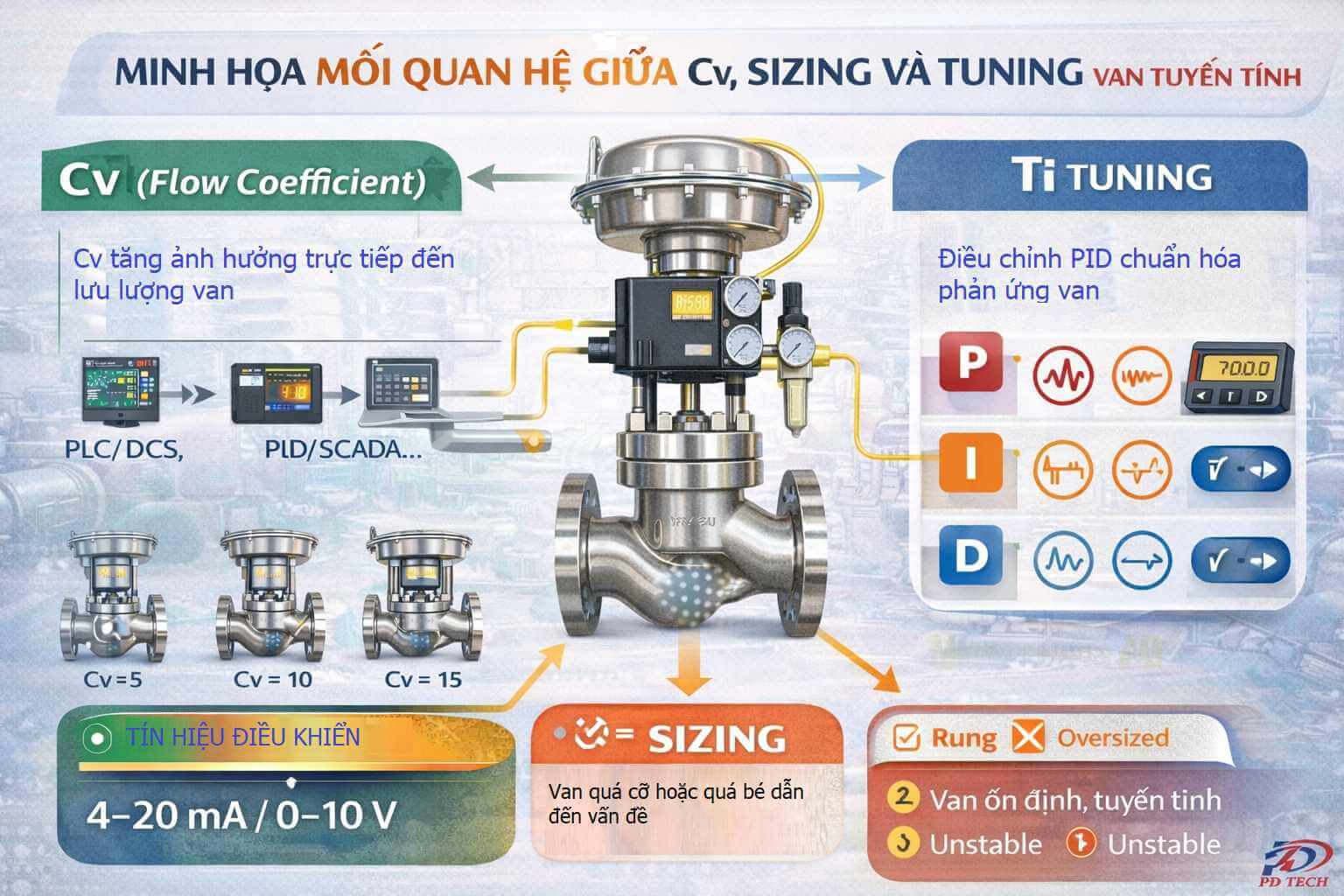

Trong thực tế kỹ thuật, Cv, sizing và tuning không tồn tại độc lập mà có mối quan hệ chặt chẽ với nhau. Hình dưới đây minh họa tổng quan cách ba yếu tố này tác động lẫn nhau đến độ ổn định và hiệu suất điều khiển của van tuyến tính.
.jpg)
Sơ đồ tổng hợp mối liên hệ giữa Cv, sizing và tuning giúp bạn chọn và hiệu chỉnh van tuyến tính chính xác, ổn định và tiết kiệm năng lượng.
Trước khi đi sâu vào Cv, sizing và tuning, bạn cần nắm rõ van tuyến tính là gì cũng như nguyên lý hoạt động cơ bản của loại van này.
Cv (Flow Coefficient) là gì?
Cv là hệ số biểu thị khả năng cho dòng chảy đi qua van khi van mở 100%.
1 Cv = lưu lượng nước (US gallon/phút) chảy qua van với ∆P = 1 psi ở 60°F

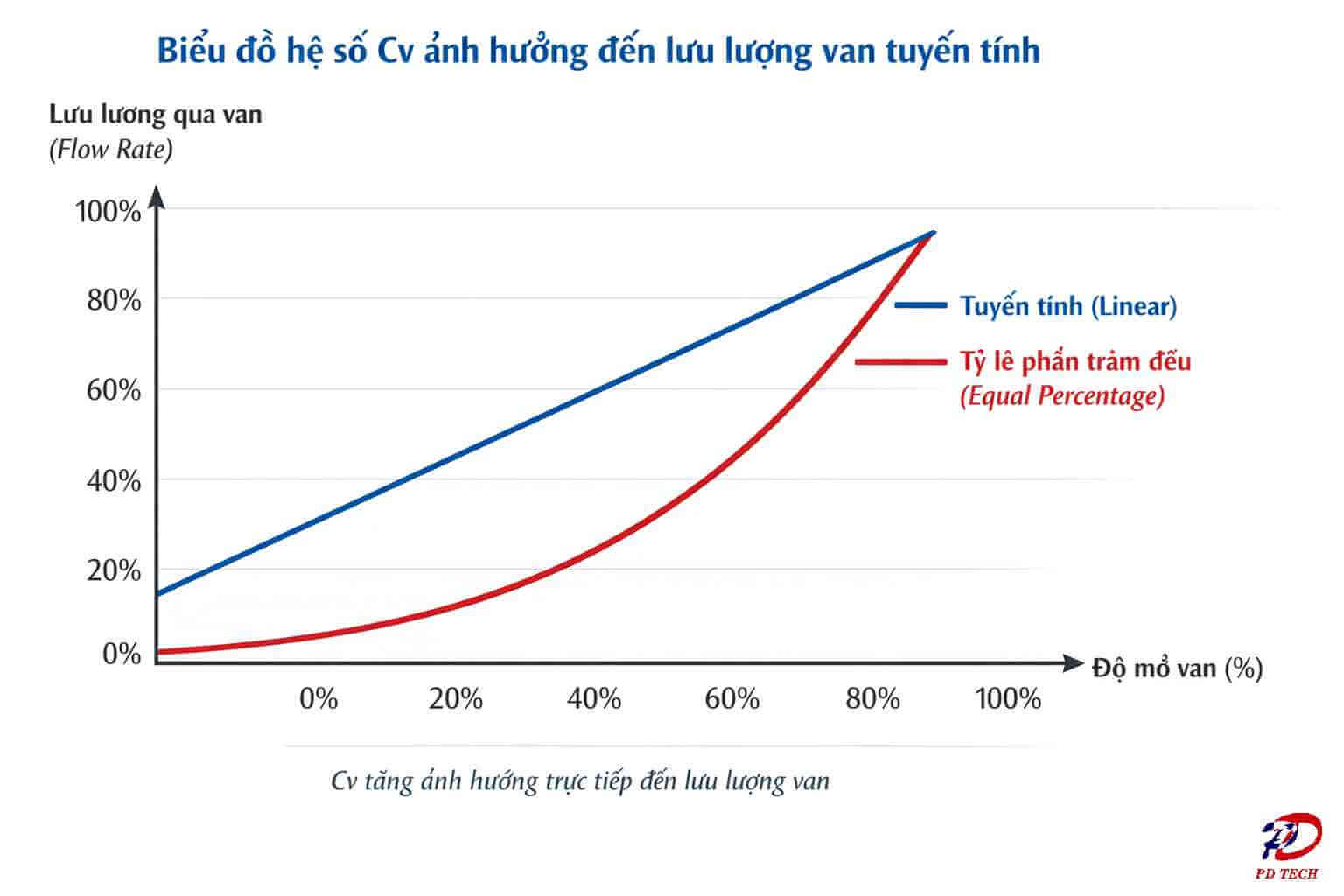

Để hiểu rõ hơn bản chất của hệ số Cv, bạn cần quan sát mối quan hệ trực tiếp giữa Cv và lưu lượng thực tế qua van. Biểu đồ sau thể hiện rõ cách thay đổi Cv ảnh hưởng đến khả năng điều tiết dòng chảy.
.jpg)
Biểu đồ thể hiện mối quan hệ giữa hệ số Cv và lưu lượng, là cơ sở quan trọng khi tính chọn và sizing van tuyến tính trong nhà máy.
Trong thực tế công nghiệp:
Sai Cv = van không bao giờ chạy ổn định
Các yếu tố ảnh hưởng đến Cv thực tế
Vì vậy không được chọn van theo DN trước khi tính Cv
Đặc tính Cv chỉ có ý nghĩa khi được đặt trong đúng nguyên lý điều khiển van tuyến tính của từng loại ứng dụng.
2. SIZING VAN TUYẾN TÍNH – CHỌN ĐÚNG KÍCH THƯỚC KHÔNG PHẢI CHỌN THEO ỐNG
Sizing là quá trình tính toán và lựa chọn kích thước + Cv của van sao cho:
Van làm việc ổn định ở vùng điều khiển tuyến tính
Độ mở van thường nằm trong khoảng 20–80% hành trình
Đảm bảo lưu lượng, áp suất, nhiệt độ theo điều kiện vận hành thực tế
Nói đơn giản: Sizing = chọn van “vừa tầm” với hệ thống
Sai lầm phổ biến trong nhà máy
❌ “Ống DN50 thì chọn van DN50”
❌ “Van càng lớn càng bền”
Đây là nguyên nhân số 1 gây rung giật van
Quy trình sizing đúng kỹ thuật (chuẩn hãng châu Âu)
Bước 1: Xác định:
Bước 2: Tính Cv yêu cầu
Bước 3:
Chọn van sao cho:
Van làm việc quanh 40–60% → ổn định nhất
Tùy theo phân loại van tuyến tính và môi trường sử dụng, cách tính sizing và lựa chọn Cv cũng sẽ khác nhau.
Oversizing gây hậu quả gì?
Oversizing | Hậu quả |
Van mở rất nhỏ | Mất tuyến tính |
Plug làm việc sát seat | Mòn nhanh |
Dao động liên tục | Rung – giật |
PID khó ổn định | Overshoot |

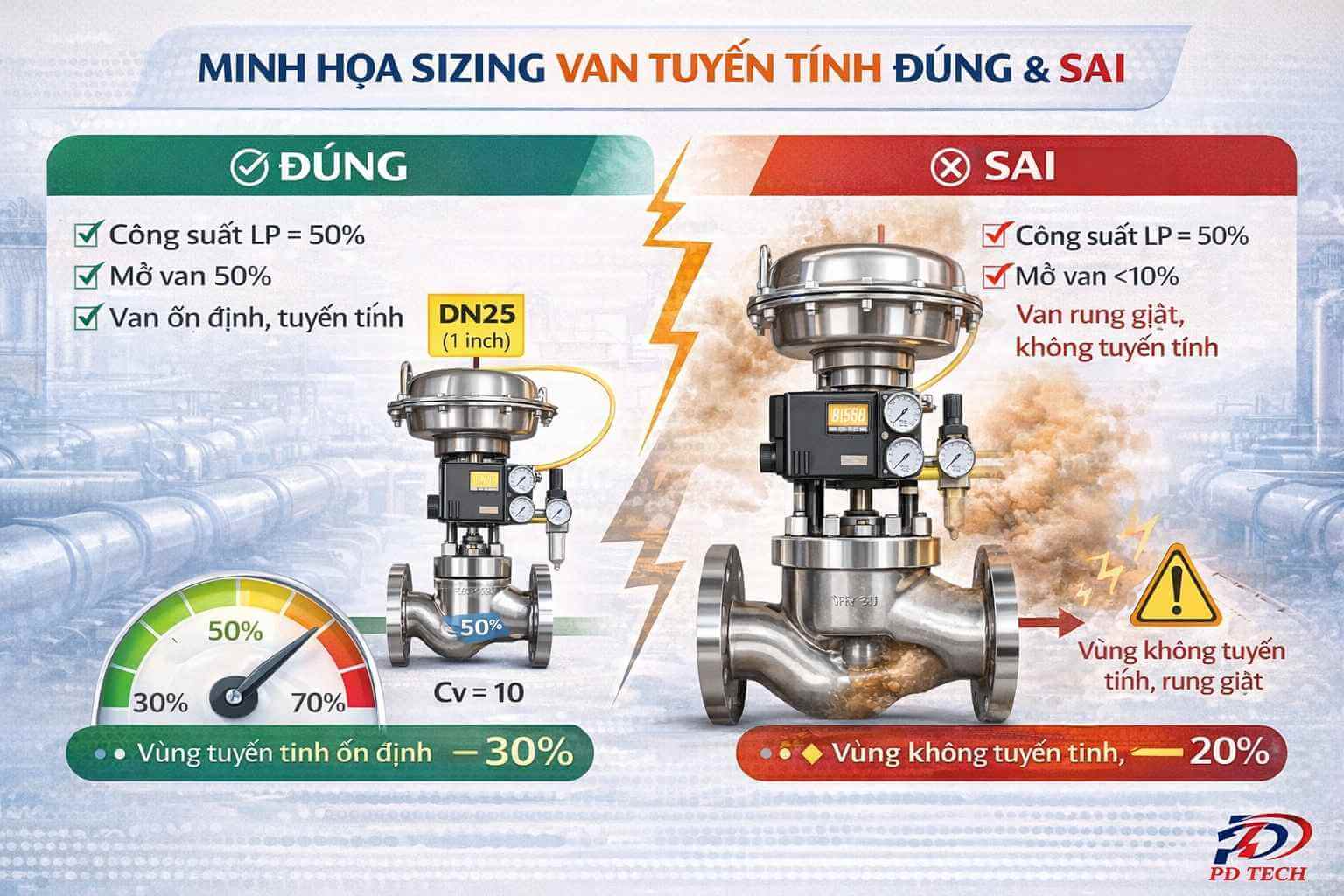

Việc tính chọn kích thước van không đúng thường là nguyên nhân chính gây ra hiện tượng điều khiển kém ổn định. Minh họa dưới đây so sánh trực quan giữa sizing van tuyến tính đúng và sai trong cùng điều kiện vận hành.
So sánh trường hợp chọn kích thước van tuyến tính đúng và sai, cho thấy ảnh hưởng trực tiếp đến độ ổn định và hiệu quả điều khiển lưu lượng.
3. TUNING VAN TUYẾN TÍNH LÀ GÌ? KHÁC GÌ TUNING PID?
Tuning là quá trình hiệu chỉnh đáp ứng động của hệ thống điều khiển, bao gồm:
Hiệu chỉnh positioner
Điều chỉnh PID
Lọc nhiễu tín hiệu 4–20 mA
Tối ưu tốc độ & độ ổn định của van
Nói đơn giản: Tuning = làm cho van phản ứng “đúng – mượt – ổn định”
3.1 Tuning Positioner (cơ khí & điện tử)
Positioner cần được:
Positioner chưa tuning = PID không cứu được

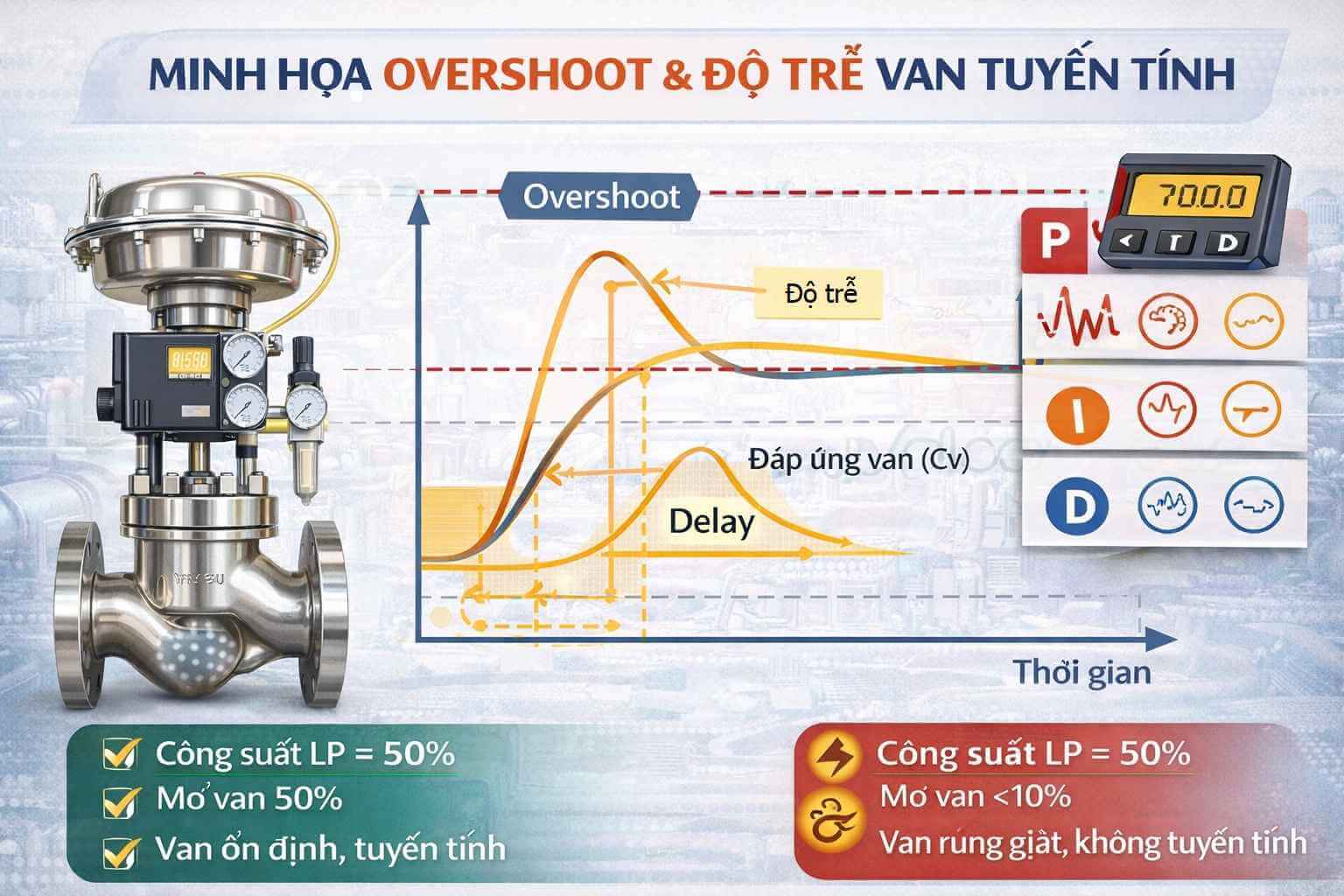

Khi van được sizing không phù hợp hoặc tuning chưa chuẩn, hệ thống dễ xuất hiện overshoot và độ trễ điều khiển. Hình dưới đây mô tả rõ các hiện tượng này trên đồ thị đáp ứng của van tuyến tính.
Đồ thị minh họa hiện tượng overshoot và độ trễ thường gặp khi tuning van tuyến tính chưa tối ưu trong hệ thống điều khiển tự động.
3.2 Tuning PID trong PLC/DCS
Ba tham số:
Nguyên tắc:
4. MỐI QUAN HỆ GIỮA CV – SIZING – TUNING
Sizing quyết định van có điều khiển được hay không.
Tuning quyết định van điều khiển tốt đến mức nào.
| Yếu tố | Ảnh hưởng |
|---|
| Sizing sai | Van rung, hunting, overshoot, PID vô nghĩa |
| Sizing đúng | Van ổn định nền tảng |
| Tuning đúng | Phản hồi mượt, chính xác, bền |
Tuning chỉ phát huy hiệu quả khi sizing đã đúng.
Ba yếu tố KHÔNG TÁCH RỜI:
Yếu tố | Nếu sai |
Cv | Van không điều tiết được |
Sizing | Van luôn rung |
Tuning | Hệ thống dao động |
90% hệ thống rung giật do sizing + Cv sai, không phải PID
5. KINH NGHIỆM THỰC TẾ TỪ NHÀ MÁY
Qua thực tế triển khai:
Đổi van nhỏ hơn nhưng đúng Cv → hệ chạy êm ngay

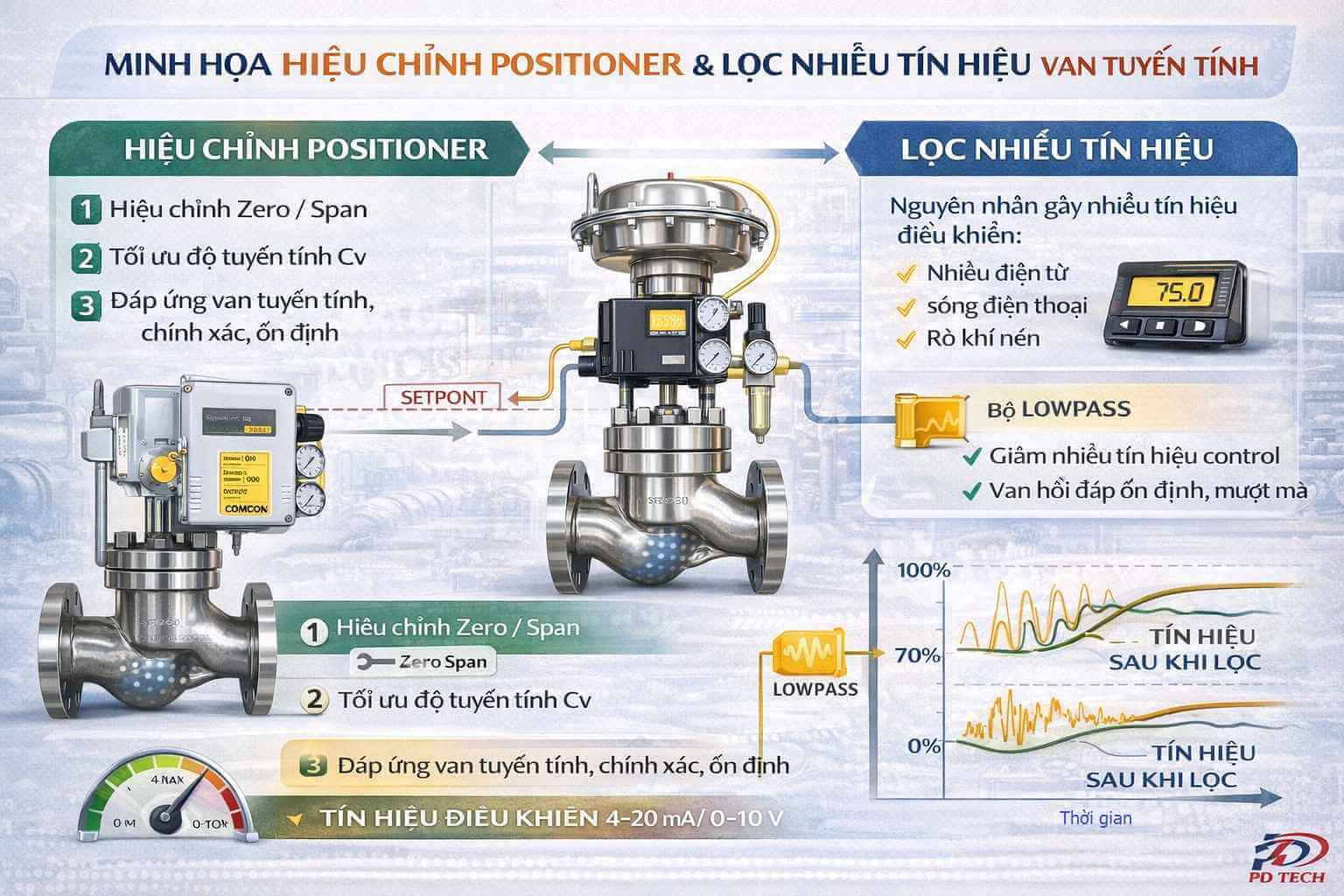

Trong các hệ thống điều khiển thực tế, việc hiệu chỉnh positioner và xử lý nhiễu tín hiệu là yếu tố quyết định độ chính xác lâu dài. Minh họa sau thể hiện các bước cơ bản trong quá trình tuning positioner và ổn định tín hiệu điều khiển
Minh họa quy trình hiệu chỉnh positioner và xử lý nhiễu tín hiệu giúp van tuyến tính vận hành ổn định và chính xác hơn.
Trong ứng dụng van tuyến tính trong nhà máy, tuning đúng giúp giảm dao động và tăng tuổi thọ hệ thống điều khiển.
6. CHECKLIST TRƯỚC KHI CHỌN VAN TUYẾN TÍNH
✔ Tính Cv theo tải thực
✔ Không chọn van theo DN ống
✔ Xác định môi chất & nhiệt độ
✔ Chọn đúng đặc tính van
✔ Auto calibration sau lắp đặt
✔ Tuning PID sau cùng
Để hiểu đầy đủ hơn từ khái niệm, cấu tạo đến cách lựa chọn đúng, bạn có thể tham khảo bài tổng hợp van tuyến tính là gì, cấu tạo, nguyên lý và cách lựa chọn.
