Thiết bị báo mức bồn dầu bộ đo mức bồn dầu

Giới thiệu chung Thiết bị báo mức bồn dầu bộ đo mức bồn dầu

Thiết bị báo mức bồn dầu là giải pháp chuyên dụng được sử dụng để giám sát và quản lý lượng dầu trong một hoặc nhiều bồn. Thiết bị này rất cần thiết trong nhiều ngành công nghiệp, bao gồm hóa dầu, nhà cung cấp dầu sưởi ấm và các ngành khác mà việc lưu trữ dầu là thành phần quan trọng của quy trình vận hành.

Hệ thống giám sát bồn dầu được thực hiện thông qua công nghệ thông minh, bao gồm các cảm biến bồn dầu linh hoạt và màn hình bồn dầu, cùng với các phương pháp truyền thông đáng tin cậy để giám sát chính xác mức dầu và nền tảng IoT để thu thập và hiển thị tất cả dữ liệu. Hệ thống này bao gồm việc sử dụng ba thành phần thiết yếu:

Cảm biến để giám sát chính xác mức dầu;

Lớp truyền thông để truyền dữ liệu từ cảm biến đến nền tảng;

Nền tảng để lưu trữ, xử lý và hiển thị dữ liệu.

Các phép đo mức bồn và thể tích chính xác là điều cần thiết đối với các doanh nghiệp, đặc biệt là các trạm xăng, nơi cần lượng nhiên liệu phù hợp để tránh hết dầu hoặc tồn kho quá mức. Việc kiểm soát mức dầu không đủ có thể dẫn đến các vấn đề về vận hành, tổn thất tài chính và ô nhiễm trong trường hợp tràn dầu.

Bảng điều khiển thời gian thực được thiết kế đặc biệt hiển thị lượng dầu hiện tại của bể, các thay đổi trong lịch sử và mức sử dụng dự kiến, cho phép quản lý dầu hiệu quả và vận hành liền mạch. Với bảng điều khiển dễ sử dụng, bạn có thể nhanh chóng có được tất cả thông tin về bể: chiều cao thành, Đường kính, Dung tích tối đa và Mức bể. Khi cảm biến được lắp đặt, bạn có thể kiểm tra mức dầu, thiết lập phương pháp đo lường và thông báo, đồng thời xem lượng dầu bạn sử dụng. Quản lý dầu hiệu quả và cảnh báo về ngày hết dự kiến ​​sẽ giúp tránh gián đoạn, đảm bảo khả năng cung cấp dầu khi cần, cải thiện tính bền vững của doanh nghiệp và đảm bảo các hướng dẫn về môi trường bằng cách phát hiện rò rỉ bể, giúp hoạt động hiệu quả hơn.

Hệ thống giám sát mức dầu bao gồm ba thành phần bắt buộc: đo dữ liệu, truyền và hiển thị. Có rất nhiều cảm biến mức dầu có sẵn – hệ thống giám sát mức dầu thông minh Wi-Fi, đồng hồ đo mức dầu trong bồn, đồng hồ đo mức dầu trực quan, đồng hồ đo mức dầu đồng hồ và màn hình giám sát bồn dầu điện tử, tất cả đều thực hiện cùng một chức năng – đọc lượng dầu còn lại trong bồn dầu. Cảm biến được gắn trên nắp bồn kín hoặc treo bằng thanh hoặc dây trên bồn hở. Sau khi lắp đặt, cảm biến có thể kiểm tra lượng chất lỏng trong bồn và dữ liệu đo từ xa liên quan. Để thực hiện việc này, cảm biến sẽ gửi sóng qua chất lỏng và đo thời gian sóng phản xạ khỏi bề mặt chất lỏng.

Sau khi cảm biến đo mức chất lỏng, dữ liệu được truyền đến hệ thống giám sát trung tâm hoặc bộ điều khiển thông qua công nghệ không dây như Wi-Fi, Bluetooth (BLE), LoRaWAN, NB-IoT hoặc mạng di động.

Dữ liệu được hiển thị trên các bản đọc cục bộ hoặc được tích hợp vào nền tảng trực quan hóa IoT. Nền tảng này cung cấp bảng điều khiển giám sát bồn với khả năng trực quan hóa dữ liệu theo thời gian thực, phân tích xu hướng lịch sử và cảnh báo tự động đối với mức thấp hoặc những thay đổi nhanh chóng có thể chỉ ra rò rỉ hoặc trộm cắp.

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu DIT 10 của nhà sản xuất AFRISO, Đức. EU Declaration of Conformity. Directive Electromagnetic Compatibility 2014/30/EU. RoHS Directive 2011/65/EU

Chỉ báo mức thủy tĩnh bao gồm một bộ điều khiển với màn hình kỹ thuật số và một đầu dò chìm với ô đo áp suất tích hợp. Độ chính xác đo cao nhờ cảm biến điện tử (ô đo áp suất). Vận hành đơn giản nhờ thiết lập thiết bị thông qua menu. Không cần biểu đồ vì tất cả các hình dạng bể tiêu chuẩn đều được lưu trữ. Hệ thống hiển thị lít, m3, % hoặc mức chất lỏng (mm). Chống nước lên đến 10 m cột nước. Dùng cho dầu nhiên liệu EL, L, nhiên liệu diesel, diesel sinh học và nước.

Functions

Push-to-read, selection of units,

calculation of total volume

Measuring range

0/400 mbar

Measuring accuracy

±1.5 % FS

Operating temperature range

Medium:      -5/+70 °C

Ambient:         0/45 °C

Storage:       -5/+70 °C

Display

4-digit, 12 mm high LCD 7-segment

display with additional symbols

Displayed values

Litres, m³, %, liquid level in mm

Submersible probe

Housing:          Stainless steel 303

Cable:   PVC, 6 m with breather tube

Diaphragm:     Stainless steel 316 L

Seals:   FKM (Viton)

Spacer:           POM, PE

Supply voltage

1 x lithium battery 3.6 V (included)

Service life approx. 5 years

Housing

PA6, glass-loaded, blue,

Ø 75 mm, wall mounting

Degree of protection

IP 51 (EN 60529)

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu TankControl 10 của nhà sản xuất AFRISO, Đức. EU Declaration of Conformity.Directive Electromagnetic Compatibility 2014/30/EU. Low Voltage Directive 2014/35/EU. RoHS Directive 2011/65/EU

Chỉ báo mức thủy tĩnh bao gồm một bộ điều khiển có màn hình hiển thị số và đồ họa và một đầu dò chìm có ô đo áp suất tích hợp. Tùy chọn với đầu dò chìm bổ sung để báo động vi sai hoặc với đầu dò nổi. Hệ thống hiển thị lít, m3, % hoặc mức chất lỏng (mm). Khi mức giảm xuống dưới hoặc vượt quá giá trị tối thiểu hoặc tối đa có thể điều chỉnh, bộ điều khiển sẽ kích hoạt báo động bằng hình ảnh và âm thanh (có thể xác nhận). Giá trị cho đầu dò chìm 2 được hiển thị theo mm. Nếu vượt quá chênh lệch mức có thể điều chỉnh giữa đầu dò chìm 1 và đầu dò chìm 2, báo động sẽ được kích hoạt. Có sẵn hai tiếp điểm rơle bổ sung với các điểm chuyển mạch có thể lựa chọn cho các thiết bị báo động bên ngoài, để kiểm soát mức hoặc để kết nối với hệ thống viễn thông hoặc điều khiển tòa nhà. Dễ vận hành do thiết lập thiết bị thông qua menu. Độ chính xác đo cao do cảm biến điện tử. Có thể lưu trữ các hình dạng bể tiêu chuẩn. Chống thấm nước lên đến cột nước 10 m. Dùng cho dầu nhiên liệu EL, L, nhiên liệu diesel, diesel sinh học và nước.

Functions

Units switching,

Daily storage of level data,

Consumption monitoring,

Graphical evaluation of consumption values (up to 5 years),

Calculation of remaining range,

Alarm functions (min./max.),

Sensor error and short circuit alarm

Measuring range

0/400 mbar

Measuring accuracy

± 1.5 % FSO

Operating temperature range

Medium: -5/+70 °C

Ambient: 0/45 °C

Storage: -5/+70 °C

Display

High-resolution, backlit graphical display (30 x 50 mm). indication

of either litres (6 digits), m 3 , % or liquid level in mm. Symbols for

alarm functions.

Submersible probe

L x ⌀: 53 x 24 mm

Housing: Stainless steel 304

Cable: PVC, 6 m with atmospheric reference hose

Diaphragm: Stainless steel 316 L

Seals: FKM (Viton)

Spacer: POM, PE

Degree of protection:  IP 68 (EN 60529)

Supply voltage

AC 230 V

Lithium battery for data backup (calendar function)

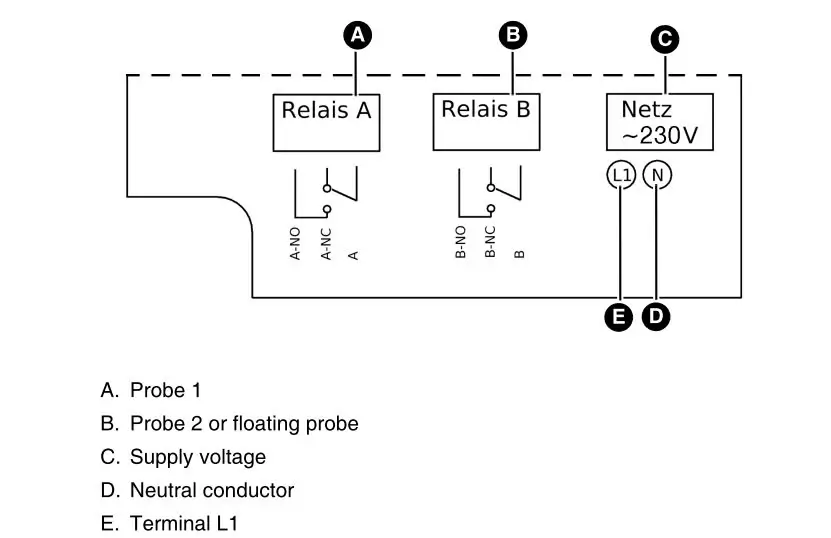

Switching output

Relay contact: 2 voltage-free changeover contacts

Contact rating: Max. AC 250 V, 2 A

Visual indication

LED red: Alarm

Audible alarm

Integrated piezo-buzzer, can be acknowledged

Min. 70 dB(A)

Housing

Wall mounting hou-

sing made of im-

pact-resistant plastic

(PC/ABS)

W x H x D: 100 x 188 x 65 mm

Degree of protection:  IP 54 (EN 60529)

Option

■  Submersible probe for differential alarm

■  Floating probe (spare probe Minimelder)

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu MT-Profil R – G1 của nhà sản xuất AFRISO, Đức

Chỉ báo mức cơ học, phổ thông với bánh răng hành tinh bằng nhựa. Phạm vi đo có thể điều chỉnh từ 0 đến 250 cm bằng thang đo có thể đảo ngược.

Với thang đo có thể đảo ngược 0–150 cm và 0–250 cm để thích ứng nhanh với chiều cao của bể. Không mùi. Không thấm nước lên đến cột nước 10 m.

Measuring range (tank height)

0/150 to 0/250 cm

Displayed values

0/150 or 0/250 liquid level in cm

Connection thread

G1½ or G2

Housing/float

Display:           ABS, impact-resistant

Float:   PE-HD

Cấu tạo của Thiết bị báo mức bồn dầu bộ đo mức bồn dầu

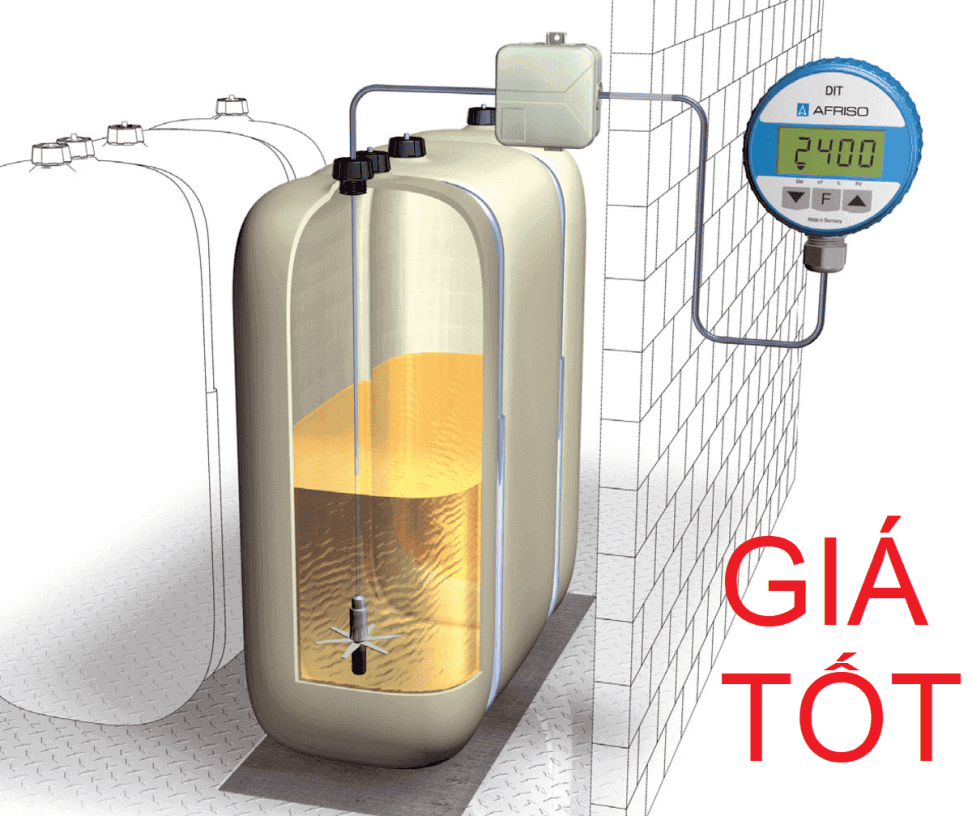

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu DIT 10 của nhà sản xuất AFRISO, Đức

Mặt hiển thị số điện tử 4 số, cable , pin, cảm biến.

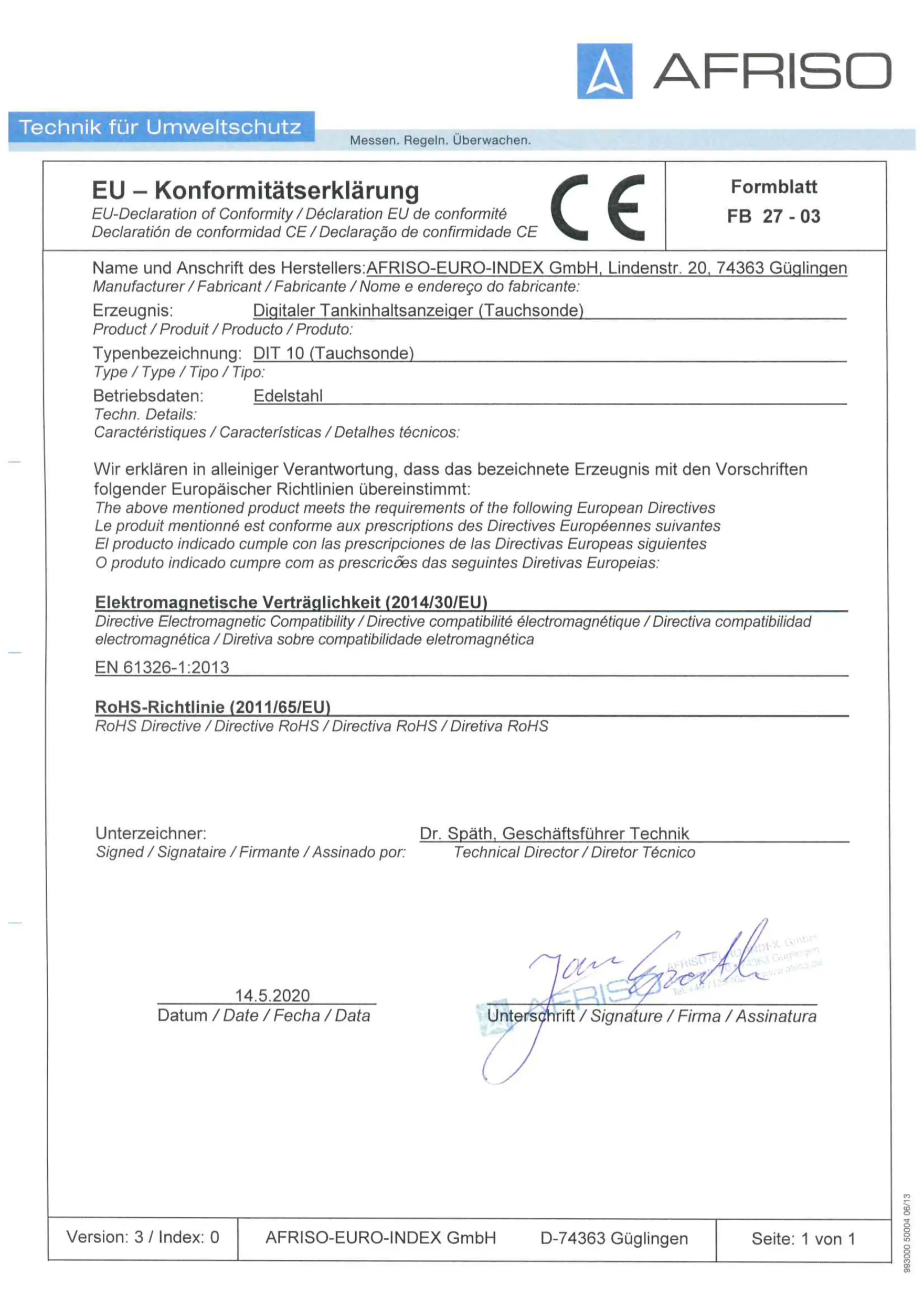

Approvals, conformities, certifications

The product complies with:

•    EMC Directive (2014/30/EU)

Mặt hiển thị số điện tử kích thước phi 75mm, vỏ nhựa xanh, trắng, hiển thị 4 số led. Nặng 380 gram. Nguồn cấp pin 3.6V, tuổi thọ tối đa 8 năm. Hiển thị lit, %, m3, mm. IP 51. Cable 5m.

Cảm biến áp suất , kích thước phi 24mm,  dài L 64.5mm, nặng 350gram, dãy áp suất 0 – 400 mbar. Vật liệu inox 1.4301, IP 68. Cable 6m.

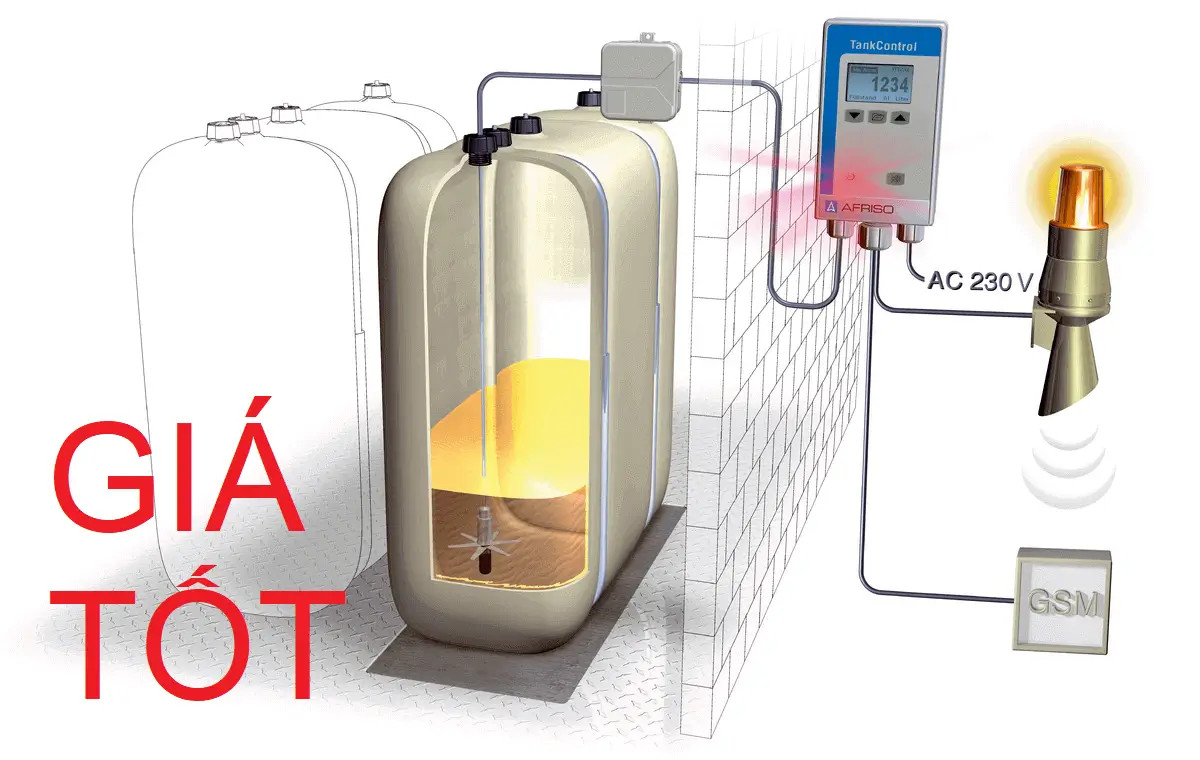

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu TankControl 10 của nhà sản xuất AFRISO, Đức

Mặt hiển thị số điện tử 6 số, cable , pin, cảm biến.

Approvals, conformities, certifications

The product complies with:

•    EMC Directive (2014/30/EU)

•    Low Voltage Directive (2014/35/EU)

•    RoHS Directive (2011/65/EU)

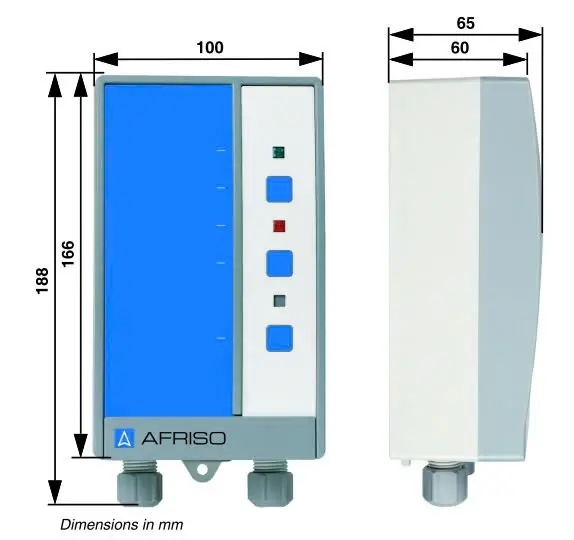

Mặt hiển thị số điện tử kích thước dài 188mm, rộng 100mm, dày 65mm, nặng 0,5 kg, Cable dài 15m, vỏ nhựa ABS. Nguồn cấp 220VAC, 50Hz. IP 54, tiếp điểm relay.

Cảm biến áp suất phi 24mm, dài L 53mm, vật liệu inox , nặng 0,42kg, cable dài 6m, dãy áp suất 0- 400 mbar,

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu MT-Profil R – G1 của nhà sản xuất AFRISO, Đức

Mặt hiển thị số cơ, hiển thị Cm, vỏ nhựa ABS, kết nối ren 1 ½’’.

Phao nhựa, dây cable 0- 250cm

Ưu điểm của việc sử dụng Thiết bị báo mức bồn dầu bộ đo mức bồn dầu

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu bằng phương pháp thủy tĩnh

Đo áp suất và mức thủy tĩnh luôn được ưa chuộng do độ bền cao, độ tin cậy cao và lắp đặt công nghệ này đơn giản. Các

đặc điểm sau đây tạo nên những ưu điểm và hạn chế lớn nhất so với các nguyên tắc đo lường khác:

Ưu điểm:

• Nguyên tắc đo lường đã được chứng minh và thiết lập với độ tin cậy cao, được thử nghiệm thực tế hàng triệu lần

• Quy trình đo lường mạnh mẽ, không bị ảnh hưởng bởi các yếu tố gây gián đoạn như bụi, bọt, hơi, tích tụ, chất gây ô nhiễm, v.v.

• Đo lường đáng tin cậy không bị ảnh hưởng bởi nhiều đặc điểm vật lý như độ dẫn điện, hệ số điện môi hoặc độ nhớt

• Đo mức không bị ảnh hưởng bởi hình dạng bình chứa và thiết bị lắp đặt hiện có

• Độ bền: Nguyên lý đo không bị ảnh hưởng bởi các yếu tố như bọt, bụi hoặc độ nhớt của chất lỏng. Điều này làm cho nó phù hợp với các ứng dụng liên quan đến môi trường nhiễu loạn hoặc bị ô nhiễm.

• Hiệu quả về chi phí: Cảm biến mức thủy tĩnh thường rẻ hơn so với các công nghệ đo mức khác.

• Lắp đặt và vận hành đơn giản các máy phát áp suất chìm và cảm biến áp suất thông thường mà không cần hiệu chuẩn hoặc điều chỉnh

• Tiếp xúc trực tiếp với môi trường

• Nhiều biến thể thiết kế thay thế và công nghệ cảm biến cho hầu hết mọi ứng dụng

Nhược điểm khi sử dụng Thiết bị báo mức bồn dầu bộ đo mức bồn dầu

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu bằng phương pháp thủy tĩnh

Nhược điểm:

• Không phù hợp với vật liệu rời

• Đo lường chính xác yêu cầu môi trường có mật độ không đổi hoặc đo mật độ liên tục của môi trường

• Không phù hợp với chất rắn: Phương pháp này không áp dụng cho chất rắn hoặc chất lỏng có độ nhớt cao không thể chảy tự do.

• Phụ thuộc vào mật độ: Đo mức chính xác dựa trên giả định về mật độ chất lỏng không đổi. Sự thay đổi mật độ có thể gây ra lỗi.

Khả năng bám bẩn cảm biến: Cảm biến có thể dễ bị bám bẩn hoặc tích tụ, đặc biệt là trong môi trường khắc nghiệt. Có thể cần bảo trì thường xuyên để đảm bảo hiệu suất tối ưu.

Sự khác nhau của Thiết bị báo mức bồn dầu bộ đo mức bồn dầu thủy tĩnh và cảm biến đo mức siêu âm

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu  DIT 10 và Control Tank 10

Hay còn gọi là Cảm biến mực chất lỏng thủy tĩnh (ngâm chìm)

Cảm biến thủy tĩnh đo mức bằng cách phát hiện áp suất do chất lỏng tạo ra, được thiết kế cho môi trường công nghiệp khắc nghiệt. Hơn nữa, cảm biến này có khả năng tương thích hóa học tuyệt vời, độ chính xác cao và hiệu suất đáng tin cậy trong cả chất lỏng ăn mòn và không ăn mòn.

Cảm biến thủy tĩnh cung cấp phép đo liên tục và hoạt động tốt trong các bể có nhiều hình dạng và kích thước khác nhau. Hơn nữa, chúng chống lại các vấn đề như bọt, hơi và nhiễu loạn, đảm bảo các phép đo nhất quán.  Có thiết kế không bị tắc nghẽn và không có bộ phận chuyển động, giúp giảm thiểu việc bảo trì.

Cảm biến thủy tĩnh lý tưởng cho quá trình xử lý hóa chất, xử lý nước và bể chứa. Chúng hoạt động cực kỳ tốt trong các ứng dụng mà cảm biến siêu âm hoặc radar gặp khó khăn do bọt hoặc hơi.

Cảm biến mức chất lỏng chìm cung cấp phép đo chính xác trong các bể chứa sâu, giếng và môi trường ăn mòn. Chúng lý tưởng cho các ứng dụng có độ chính xác cao liên quan đến hóa chất mạnh hoặc nước sạch, dầu. Phát hiện mức chất lỏng chính xác và đáng tin cậy là rất quan trọng trong nhiều ứng dụng khác nhau để cải thiện hiệu quả hoạt động và giảm thiểu bảo trì.

Cảm biến mức siêu âm UST 20

Cảm biến siêu âm sử dụng sóng âm để đo khoảng cách giữa cảm biến và bề mặt chất lỏng. UST 20 là cảm biến siêu âm mạnh mẽ được thiết kế để đo mức không tiếp xúc. Cảm biến này cung cấp các phép đo chính xác trong các kênh và bể hở.

Cảm biến siêu âm UST 20 tiết kiệm chi phí và dễ lắp đặt. Chúng hoạt động tốt trong các ứng dụng ưa thích phép đo không tiếp xúc. UST 20 cung cấp các tùy chọn đầu ra linh hoạt và có thể tích hợp liền mạch vào các hệ thống điều khiển hiện có.

Cảm biến siêu âm được sử dụng rộng rãi trong xử lý nước, quản lý nước thải, xử lý hóa chất, dầu ăn, bột nhão, dầu dừa, cà phê xay glycol, thực phẩm.... Chúng hoạt động tốt nhất trong chất lỏng sạch mà không có quá nhiều bọt, hơi hoặc nhiễu loạn.

Ứng dụng của Thiết bị báo mức bồn dầu bộ đo mức bồn dầu

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu DIT 10 của nhà sản xuất AFRISO, Đức

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu TankControl 10 của nhà sản xuất AFRISO, Đức

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu MT-Profil R – G1 của nhà sản xuất AFRISO, Đức

Lựa chọn Thiết bị báo mức bồn dầu bộ đo mức bồn dầu như thế nào

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu

Đối với hầu hết các ứng dụng, bạn chỉ cần xác định ba đến bốn điều đơn giản. Kết nối áp suất , phạm vi đo, độ chính xác và kết nối điện.

Kết nối áp suất phải vừa với lỗ ren trong bể của bạn, trong khi phạm vi đo phải được chọn theo mức bạn muốn đo trong ứng dụng của mình. Nếu đó là bể độc lập, bạn sẽ biết mức theo chiều cao của bể, nếu đó là bể ngầm hoặc bể chứa, bạn cần quyết định độ sâu bạn muốn nhúng đầu dò mức và chọn phạm vi đo tương ứng. Hãy nhớ rằng, 10 mét cột nước tương ứng với khoảng 1.000 mbar (1 bar) hoặc 14,5 psi.

Độ chính xác phải được chọn theo nhu cầu của ứng dụng của bạn, độ chính xác tiêu chuẩn <0,5% sẽ cho bạn sai số tối đa có thể xảy ra. 5 mm cho mỗi mét mực nước, trong khi các biến thể có độ chính xác cao nhất với <0,1% sẽ có độ chính xác tối đa là 1 mm cho mỗi mét mực nước. Cuối cùng, bạn phải chọn kết nối điện. Trong khi bạn phải gắn chặt với một sợi cáp khi chọn cảm biến áp suất chìm. Nếu cảm biến của bạn có kết nối cáp, bạn cần chọn độ dài phù hợp để cho phép đi dây từ máy phát đến hệ thống điều khiển và cho phép chiều dài ngâm khi sử dụng cảm biến áp suất chìm.

Lắp đặt đồng Thiết bị báo mức bồn dầu bộ đo mức bồn dầu

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu DIT 10 của nhà sản xuất AFRISO, Đức

Thời điểm tối ưu để lắp đặt cảm biến báo mức dầu DIT 10 là khi bình có mức đầy tối đa. Điều này đạt được độ chính xác cao nhất.

Nếu cảm biến báo mức dầu DIT 10 không được lắp đặt khi mức trong bình có giá trị tối đa, bạn có thể hiệu chỉnh dữ liệu bình ở mức tối đa để tăng thêm độ chính xác của cảm biến.

A.1 Xác định dữ liệu bình

Bạn phải xác định dữ liệu bình trước khi lắp đặt sản phẩm.

1. Ghi lại dữ liệu bình bạn đã xác định theo biểu mẫu bên dưới.

A.1.1 Hình dạng bình/bồn

1. Xác định mã hình dạng bình bằng bảng bên dưới.

A.1.2 Thể tích bồn chứa

1. Xác định tổng thể tích của hệ thống bồn chứa tính bằng lít (thông tin này

có thể tìm thấy trong dữ liệu kỹ thuật của bồn chứa).

Thể tích bồn chứa đã xác định: _________________________________ lít

A.1.3 Chiều cao bồn chứa (mức dầu/chất lỏng tối đa)

1. Xác định chiều cao bồn chứa tính bằng mm (thông tin này có thể tìm thấy trong

dữ liệu kỹ thuật của bồn chứa).

Chiều cao bồn chứa đã xác định: ___________________________________ mm

A.1.4 Mức dầu/chất lỏng hiện tại

1. Xác định mức dầu/chất lỏng hiện tại tính bằng mm (ví dụ, sử dụng que thăm để

xác định mức dầu/chất lỏng).

Mức dầu/chất lỏng đã xác định: ___________________________________ mm

A.2 Lắp giá đỡ tường

1. Lắp giá đỡ tường ở vị trí thích hợp bằng các vít kèm theo (4 x 30 mm).

A.3 Lắp hộp nối

Hộp nối chống ẩm kèm theo không phù hợp cho các ứng dụng ngoài trời.

1. Sử dụng hộp nối ngoài trời cho các ứng dụng ngoài trời.

2. Lắp hộp nối chống ẩm ở vị trí thích hợp bằng các vít kèm theo. Xác minh rằng chiều dài cáp đủ vì phải tháo bộ điều khiển khỏi giá đỡ tường nếu bạn cần thay pin.

3. Lắp bộ điều khiển vào giá đỡ tường.

4. Luồn cáp (cáp cảm biến áp suất và cáp của bộ điều khiển) vào hộp nối chống ẩm.

5. Đẩy đầu nối cáp cần thiết cho bình vào cáp của cảm biến áp suất; xác minh hướng chính xác.

A.4 Kết nối điện

A.4.1 Sơ đồ kết nối

1. Định tuyến cáp của cảm biến áp suất đến hộp nối chống ẩm

2. Kết nối hai cáp bằng dải đầu cuối kèm theo.

- Chỉ kết nối các dây có màu dây giống hệt nhau.

Một ống trong suốt nhô ra từ đầu cáp của cảm biến áp suất.

Ống này cung cấp áp suất khí quyển cho cảm biến áp suất.

Không đóng hoặc uốn cong ống. Nếu ống bị đóng hoặc uốn cong, điều này sẽ dẫn đến

các phép đo không chính xác.

1. Đóng hộp nối chống ẩm theo cách kín nước, nhưng không hoàn toàn kín khí.

A.4.2 Lắp/kết nối pin

HƯ HẠI SẢN PHẨM

• Không làm chập mạch pin lithium.

• Xác minh đúng cực khi cắm đầu nối pin vào ổ cắm trên PCB để tránh chập mạch.

Không tuân theo các hướng dẫn này có thể dẫn đến hư hỏng thiết bị.

Sau khi cảm biến áp suất và bộ điều khiển đã được kết nối điện, hãy mở vỏ của

bộ điều khiển.

1. Để thực hiện, hãy xoay phần trên của vỏ so với phần dưới cho đến khi dừng hẳn, sau đó kéo

phần trên của vỏ ra khỏi phần dưới.

2. Nhấn nút nhấn mini (A) và giữ nút này.

3. Cắm đầu nối pin hai cực vào ổ cắm hai cực (B) trên PCB.

- Xác minh đúng cực khi cắm đầu nối.

4. Nhả nút nhấn mini (A).

A.5 Hiệu chuẩn về số không

1. Đóng bộ điều khiển bằng cách nhấn phần trên của vỏ vào phần dưới của vỏ.

Bộ điều khiển đã được bật khi pin được kết nối. Màn hình chuyển đổi giữa "Số không" và độ lệch hiện tại của cảm biến áp suất

(chỉ báo theo hPa = mbar). Các mũi tên trên màn hình cho biết bộ điều khiển đang ở chế độ hiệu chuẩn.

2. Nhấn đồng thời hai phím lập trình để hiệu chỉnh độ lệch thành giá trị 0,00.

- Cảm biến áp suất không được ở trong bình trong quá trình hiệu chuẩn về số không.

- Ở trạng thái này, có thể thực hiện hiệu chuẩn về số không bất kỳ số lần nào.

3. Nhấn phím chức năng để kết thúc hiệu chuẩn về số không.

- Một mũi tên chỉ đến đơn vị "Lít" được hiển thị ở cuối màn hình.

A.6 Lắp cảm biến áp suất

Đã thực hiện hiệu chuẩn về 0.

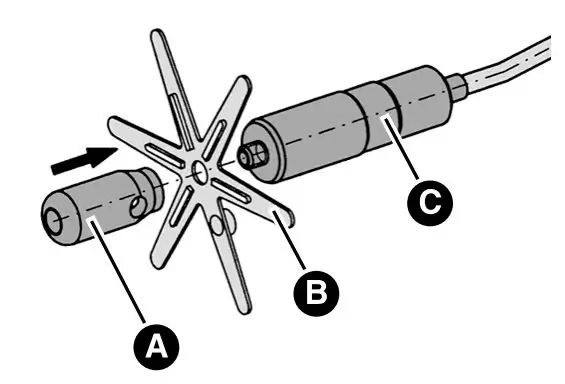

1. Cắm ngôi sao (B) vào cảm biến áp suất

(C). Lưu ý vị trí của các gờ tại ngôi sao.

2. Sử dụng miếng đệm (A) để vặn

ngôi sao (B) vào cảm biến áp suất(C).

3. Uốn cong các cánh tay của ngôi sao trên miếng đệm.

4. Đẩy cảm biến áp suất từ phía trên qua ren kết nối bình chứa (D).

5. Tại đầu nối cáp, điều chỉnh chiều dài cáp của cáp cảm biến theo cách mà đầu của cảm biến áp suất chạm đến đáy bể. Lỗ đo của cảm biến áp suất không được nhúng vào bùn có thể có ở đáy bể. Bất kỳ chất lỏng nào bên dưới lỗ đo của cảm biến áp suất đều không được phát hiện bởi cảm biến áp suất.

6. Chỉ lắp ống rút (E) sau khi bạn đã lắp cảm biến áp suất.

7. Siết chặt đầu nối cáp sao cho cáp không thể di chuyển được nữa

A.7 Lắp đặt bằng bộ đầu nối cáp

Lắp đặt vào ổ cắm ren G1, G1 1/2 hoặc G2 còn trống trong bể.

1. Luồn cáp của cảm biến áp suất qua đầu nối cáp G1. Để lắp đặt vào bể, hãy sử dụng các bộ phận thích hợp của bộ đầu nối cáp cần thiết cho bể cụ thể của bạn.

2. Xác định chiều dài cáp như mô tả ở trên.

3. Siết chặt đầu nối cáp sao cho cáp không thể di chuyển được nữa

B Vận hành

B.1 Nhập dữ liệu bồn

Đã thực hiện hiệu chuẩn về 0.

Cảm biến áp suất đã được lắp đặt.

B.1.1 Hình dạng bồn

Mũi tên ở cuối màn hình chỉ vào đơn vị Lít.

Màn hình hiển thị mã của hình dạng bồn đã chọn. Khi thiết bị được vận hành lần đầu tiên, mã hiển thị là 0. Mã 0 có nghĩa là chưa chọn hình dạng bồn nào.

1. Sử dụng hai phím lập trình để đặt mã của hình dạng bồn đã xác định, xem phần "Hình dạng bồn".

2. Nhấn phím chức năng để xác nhận cài đặt. Sau đó, bạn có thể nhập thể tích bồn.

B.1.2 Thể tích bồn

Mũi tên ở cuối màn hình chỉ vào đơn vị m³.

Màn hình hiển thị thể tích bồn đã đặt. Giá trị 0000 có nghĩa là chưa nhập thể tích bồn nào.

1. Sử dụng các phím lập trình để nhập tổng thể tích của cơ sở bồn đã xác định. Nhấn phím lập trình (mũi tên hướng lên) để chọn chữ số cần thay đổi. Sau đó nhấn phím lập trình (mũi tên xuống) để thay đổi giá trị của chữ số đã chọn.

2. Lên đến giá trị 9999 lít, giá trị được nhập theo lít mà không có dấu thập phân.

3. Nhấn phím chức năng để xác nhận cài đặt. Sau đó, bạn có thể nhập chiều cao của bể.

B.1.3 Chiều cao bồn

Mũi tên ở dưới cùng của màn hình chỉ vào đơn vị Phần trăm. Màn hình hiển thị chiều cao bồn đã điều chỉnh. Giá trị 0000 có nghĩa là chưa nhập chiều cao bồn.

1. Sử dụng hai phím lập trình để nhập chiều cao bồn đã xác định tính bằng mm. Nhấn phím lập trình (mũi tên lên) để chọn chữ số cần thay đổi. Sau đó, nhấn phím lập trình (mũi tên xuống) để thay đổi giá trị của chữ số đã chọn.

2. Nhấn phím chức năng để xác nhận cài đặt. Sau đó, bạn có thể nhập mức chất lỏng.

B.1.4 Mức chất lỏng hiện tại Mũi tên ở dưới cùng của màn hình chỉ vào đơn vị Mức (FH). Màn hình hiển thị mức được đo bằng đầu dò tính bằng mm.

Giá trị hiển thị trên màn hình dựa trên dữ liệu bồn mà bạn đã nhập và phép đo. Kiểm tra xem giá trị hiển thị có tương ứng với giá trị bạn đã xác định trong phần "Xác định dữ liệu bồn" ở mức độ chính xác đủ cho mục đích của bạn hay không. Nếu bạn muốn có độ chính xác cao hơn, bạn có thể ghi đè mức chất lỏng hiển thị bằng mức dầu/chất lỏng thực tế do bạn xác định.

Mức dầu/chất lỏng tại thời điểm nhập dữ liệu bình càng cao thì độ chính xác càng cao. Độ chính xác cao nhất đạt được nếu bình đầy hoàn toàn khi bạn nhập dữ liệu bình. Nếu mức dầu/chất lỏng thực tế nhỏ hơn 50%, việc hiệu chỉnh giá trị hiển thị là không có ý nghĩa. Trong trường hợp như vậy, bạn có thể nhập lại dữ liệu bình khi bình đầy hoàn toàn, hãy xem chương "Hiệu chỉnh dữ liệu bình đã điều chỉnh".

1. Sử dụng hai phím lập trình để nhập mức dầu/chất lỏng đã xác định theo mm. Nhấn phím lập trình (mũi tên lên) để chọn chữ số cần thay đổi. Sau đó, nhấn phím lập trình (mũi tên xuống) để thay đổi giá trị của chữ số đã chọn.

2. Nhấn phím chức năng để xác nhận cài đặt.

Bây giờ bạn đã nhập tất cả dữ liệu bình và bộ điều khiển chuyển sang chế độ đo thông thường. Biểu tượng (cả hai mũi tên) không còn hiển thị ở góc trên bên trái của màn hình nữa.

C Vận hành

C.1 Bật và tắt sản phẩm

1. Nhấn phím chức năng để bật màn hình của bộ điều khiển.

- Bộ điều khiển tự động tắt sau khoảng 2 phút rưỡi kể từ lần nhấn phím cuối cùng. Màn hình hiển thị TẮT.

Ở chế độ này, pin không bị xả. Khi nhấn phím chức năng, bạn sẽ bật bộ điều khiển trong 2 phút rưỡi nữa và mức sẽ được chỉ báo.

C.2 Định dạng hiển thị

Tiếp tục nhấn phím chức năng để chọn một trong bốn đơn vị có sẵn cho mức:

• Chỉ báo thể tích tính bằng lít

- Mũi tên ở cuối màn hình chỉ đến Lít

• Chỉ báo thể tích tính bằng m³

- Mũi tên ở cuối màn hình chỉ đến m³

• Chỉ báo thể tích tính bằng % tổng lượng chứa

- Mũi tên ở cuối màn hình chỉ đến %

• Chỉ báo mức chất lỏng tính bằng mm

- Mũi tên ở cuối màn hình chỉ đến FH

C.3 Hiệu chỉnh dữ liệu bể đã điều chỉnh

Nếu giá trị đo được vượt quá dữ liệu bể đã đặt (ví dụ, vì dữ liệu bể đã nhập không chính xác), màn hình sẽ bắt đầu nhấp nháy. Màn hình sẽ chuyển đổi giữa giá trị hiển thị và "----". Chỉ có mức hiện tại tính bằng mm được hiển thị cố định. Trong trường hợp như vậy, hãy kiểm tra và hiệu chỉnh dữ liệu bể bạn đã nhập.

1. Nhấn và giữ đồng thời hai phím lập trình trong khoảng thời gian ba giây để kích hoạt chế độ "Nhập dữ liệu bể".

- Góc trên bên trái của màn hình hiển thị ký hiệu (hai mũi tên).

2. Kiểm tra và/hoặc hiệu chỉnh dữ liệu bể, hãy xem chương "Xác định dữ liệu bể".

3. Nếu bạn không muốn thay đổi bất kỳ dữ liệu bể nào, hãy nhấn phím chức năng bốn lần để trở về chế độ đo bình thường.

- Ký hiệu (hai mũi tên) không còn hiển thị ở góc trên bên trái của màn hình nữa.

C.4 Hiệu chuẩn bằng không tại thời điểm sau đó

Đầu dò không bị ngập trong chất lỏng.

1. Rút phích cắm đầu nối pin khỏi PCB.

2. Kết nối pin (xem phần "Kết nối điện").

- Khi kết nối đầu nối pin, hãy nhấn nút mini để xóa tất cả dữ liệu bình chứa.

3. Thực hiện hiệu chuẩn bằng không (xem phần "Hiệu chuẩn bằng không").

4. Nhập dữ liệu bình chứa (xem phần "Nhập dữ liệu bình chứa").

D Bảo trì

Khi màn hình hiển thị biểu tượng pin. Hãy thay thế pin vì đây là chỉ báo pin sắp hết.

Thay pin

Dữ liệu bình chứa đã lưu trữ không bị mất khi thay pin.

1. Tháo pin cũ và lắp pin mới (xem chương "Lắp/kết nối pin").

2. Vứt bỏ pin theo đúng tất cả các chỉ thị, tiêu chuẩn và quy định an toàn hiện hành.

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu TankControl 10 của nhà sản xuất AFRISO, Đức

A.1 Lắp đặt bộ điều khiển

 Chọn vị trí lắp đặt mà tín hiệu báo động luôn có thể nghe thấy, ngay cả khi có tiếng ồn xung quanh. Nếu không đảm bảo có thể nghe thấy, bạn phải lắp thêm một bộ báo động ở vị trí phù hợp.

 Xác minh rằng bộ điều khiển được lắp trên tường phẳng, cứng và khô ở ngang tầm mắt.

 Xác minh rằng bộ điều khiển có thể tiếp cận và dễ giám sát mọi lúc.

 Xác minh rằng bộ điều khiển được bảo vệ chống nước và nước bắn vào.

 Xác minh rằng bộ điều khiển được bảo vệ khỏi ánh sáng mặt trời trực tiếp.

 ​​Xác minh rằng hộp nối chống ẩm được đóng theo cách kín nước.

 Xác minh rằng hộp nối chống ẩm được đóng theo cách kín khí.

Lắp mặt hiển thị số điện tử vào tường

Đấu dây điện

Lắp ráp cảm biến áp suất

Sơ đồ cấp nguồn cho mặt hiển thị số điện tử

Vận hành

Cài đặt ngôn ngữ sử dụng

Cài đặt mật khẩu

Cài đặt Ngày tháng

B.1 Thiết lập dữ liệu bể/bồn

Nếu bạn sử dụng đầu dò nổi, bạn không cần thiết lập dữ liệu bể.

B.1.1 Chọn hình dạng bể

Bạn có thể chọn một trong các hình dạng bể sau:

• Bể pin nhựa

• Bể tuyến tính

• Bể hình trụ

• Bể hình cầu

• Bể hình trụ nằm ngang

• Bể nhựa có hốc

• Bể hình bán cầu

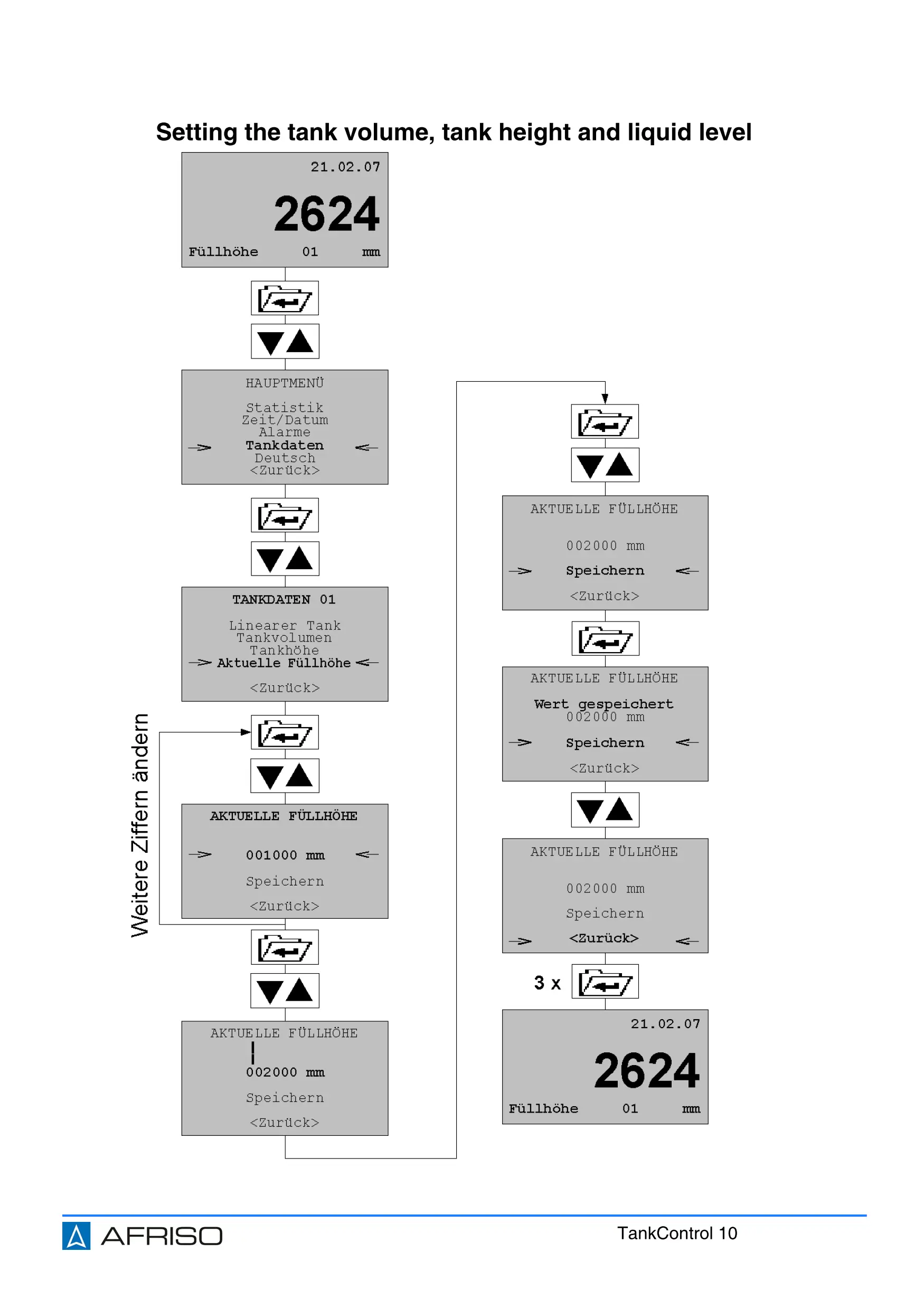

B.1.2 Thiết lập thể tích bể, chiều cao bể và mức chất lỏng

B.1.3 Thiết lập mức chất lỏng cho đầu dò chìm 2

1. Hiển thị menu "Tankdaten 02".

2. Tiến hành như mô tả trong chương "Thiết lập thể tích bể, chiều cao bể và mức chất lỏng".

B.2 Hiệu chuẩn điểm không của đầu dò chìm

 Xác minh rằng đầu dò chìm đang ở trong không khí.

 Xác minh rằng đầu dò chìm được kết nối với bộ điều khiển.

 Xác minh rằng điện áp nguồn được kết nối và bật.

1. Đặt giá trị "Mức dòng điện" thành giá trị "000000 mm²“ (xem "Cài đặt thể tích bể, chiều cao bể và mức chất lỏng").

2. Điểm không của đầu dò chìm đã được lưu.

B.3 Điều chỉnh báo động

B.3.1 Cài đặt còi báo động và tiếp điểm chuyển đổi cho đầu dò chìm 1

B.3.2 Cài đặt còi báo động và tiếp điểm chuyển đổi cho đầu dò chìm 2

1. Hiển thị menu "Alarme 02".

2. Tiến hành như mô tả trong chương "Cài đặt còi báo động và tiếp điểm chuyển đổi cho đầu dò chìm 1".

C Hoạt động

Đèn nền màn hình sẽ tắt sau 5 phút kể từ lần nhấn phím cuối cùng.

C.1 Hiển thị mức

C.1.1 Với một đầu dò chìm

C.2 Thống kê

Với chức năng thống kê, mức tiêu thụ và mức có thể được hiển thị dưới dạng lịch sử hoặc dự báo.

- Thống kê được làm mới vào mỗi ngày đầu tiên của tháng.

C.3.1 Lịch sử

Lịch sử hiển thị mức tiêu thụ trong vòng một năm tính bằng lít (tối đa trong 5 năm dương lịch gần nhất).

Xác minh rằng bạn đang ở trong menu Tháng 1.

1. Nhấn phím mũi tên lên hoặc mũi tên xuống để chọn giữa dữ liệu mức tiêu thụ của những năm trước.

C.3.2 Dự báo

Dự báo được tính toán dựa trên mức tiêu thụ đã lưu và dữ liệu mực nước của 12 tháng trước. Nó hiển thị mức tiêu thụ dự kiến ​​cho giai đoạn tiếp theo (tối đa 12 tháng) tính bằng lít.

- Chức năng dự báo không khả dụng cho đến một năm sau khi đưa vào sử dụng.

- Nếu chức năng dự báo được kích hoạt trong năm đầu tiên, hệ thống sẽ hiển thị ngày mà dự báo khả dụng (DD.MM.YY).

Bảo trì Thiết bị báo mức bồn dầu bộ đo mức bồn dầu

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu DIT 10 của nhà sản xuất AFRISO, Đức

Bảo trì

Hoạt động bảo trì

Thay thế pin

Dữ liệu bình chứa đã lưu trữ không bị mất khi thay thế pin.

Khi : Màn hình hiển thị biểu tượng pin

Hoạt động : Thay thế pin.

1. Tháo pin cũ và lắp pin mới (xem chương "Lắp/kết nối pin").

2. Vứt bỏ pin theo đúng tất cả các chỉ thị, tiêu chuẩn và quy định an toàn hiện hành.

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu TankControl 10 của nhà sản xuất AFRISO, Đức

Sản phẩm không cần bảo trì.

Sử dụng ở những khu vực có nguy cơ lũ lụt

Đầu dò nổi (The floating probe) thích hợp để sử dụng ở những khu vực có nguy cơ lũ lụt; nó có khả năng chống nước lên đến 10 mH2O (áp suất 1 bar).

Các sự cố thường gặp của Thiết bị báo mức bồn dầu bộ đo mức bồn dầu và hướng xử lý khắc phục

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu DIT 10 của nhà sản xuất AFRISO, Đức

Bất kỳ trục trặc nào không thể khắc phục bằng các biện pháp được mô tả trong phần này chỉ có thể được nhà sản xuất AFRISO sửa chữa.

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu TankControl 10 của nhà sản xuất AFRISO, Đức

Chứng nhận về sự phù hợp của EU. EU Declaration of Conformity

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu DIT 10 của nhà sản xuất AFRISO, Đức

EU Declaration of Conformity

Directive Electromagnetic Compatibility 2014/30/EU

RoHS Directive 2011/65/EU

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu TankControl 10 của nhà sản xuất AFRISO, Đức

EU Declaration of Conformity

Directive Electromagnetic Compatibility 2014/30/EU

Low Voltage Directive/ Directive basse tension 2014/35/EU

RoHS Directive 2011/65/EU

Giá của Thiết bị báo mức bồn dầu bộ đo mức bồn dầu khoảng bao nhiêu

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu DIT 10 của nhà sản xuất AFRISO, Đức  giá khoảng từ 8.500.000 – 14.700.000 đ/c

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu TankControl 10 của nhà sản xuất AFRISO, Đức giá khoảng từ 12.000.000 đ  - 27.000.000 đ/c

Thiết bị báo mức bồn dầu bộ đo mức bồn dầu MT-Profil R – G1 của nhà sản xuất AFRISO, Đức giá khoảng từ 900.000 đ  - 3.000.000 đ/c

Giá có thể thay đổi theo từng thời điểm. Câc bạn nên liên lạc với Phòng Kinh doanh Công ty Phát Đạt để được cập nhật giá chính xác và nhanh nhất

Mua đồng Thiết bị báo mức bồn dầu bộ đo mức bồn dầu ở đâu ?

Các bạn có thể xem hàng và mua trực tiếp tại văn phòng Công ty Phát Đạt. Địa chỉ 41F/96/18 Đường Đặng Thùy Trâm, P13, Q Bình Thạnh, HCM.

Các bạn ở xa thì Phát Đạt có thể giao Thiết bị báo mức bồn dầu bộ đo mức bồn dầu bằng chành xe, cpn Viettel.

Hỗ trợ giải đáp thắc mắc về cách lắp đặt, cách cài đặt thông số kỹ thuật của Thiết bị báo mức bồn dầu bộ đo mức bồn dầu

Các bạn có thể liên lạc 24/7 vào số điện thoại 0989286139 Mr Đỉnh
