Van Điều Khiển Tuyến Tính Là Gì?

Van điều khiển tuyến tính là gì? Đây là câu hỏi chúng ta sẽ thảo luận trong bài viết này.

Hiểu đơn giản nhất, ở bên trong van tuyến tính là một bộ phận đóng mở chuyển động theo đường thẳng để bắt đầu, dừng hoặc điều tiết dòng chảy.

Có nhiều loại thiết bị đóng mở khác nhau, bao gồm đĩa, đế hoặc màng chắn. Mặc dù van tuyến tính hoạt động chậm hơn, nhưng chúng mang lại độ chính xác và khả năng kiểm soát vị trí của bộ phận đóng mở cao hơn.

Có thể sử dụng thiết bị này để:

Dẫn dòng vật liệu linh hoạt vào kênh dẫn.

Có một số ví dụ về van điều khiển tuyến tính, bao gồm van cổng, van cầu, van côn cố định, van kim và van kẹp.

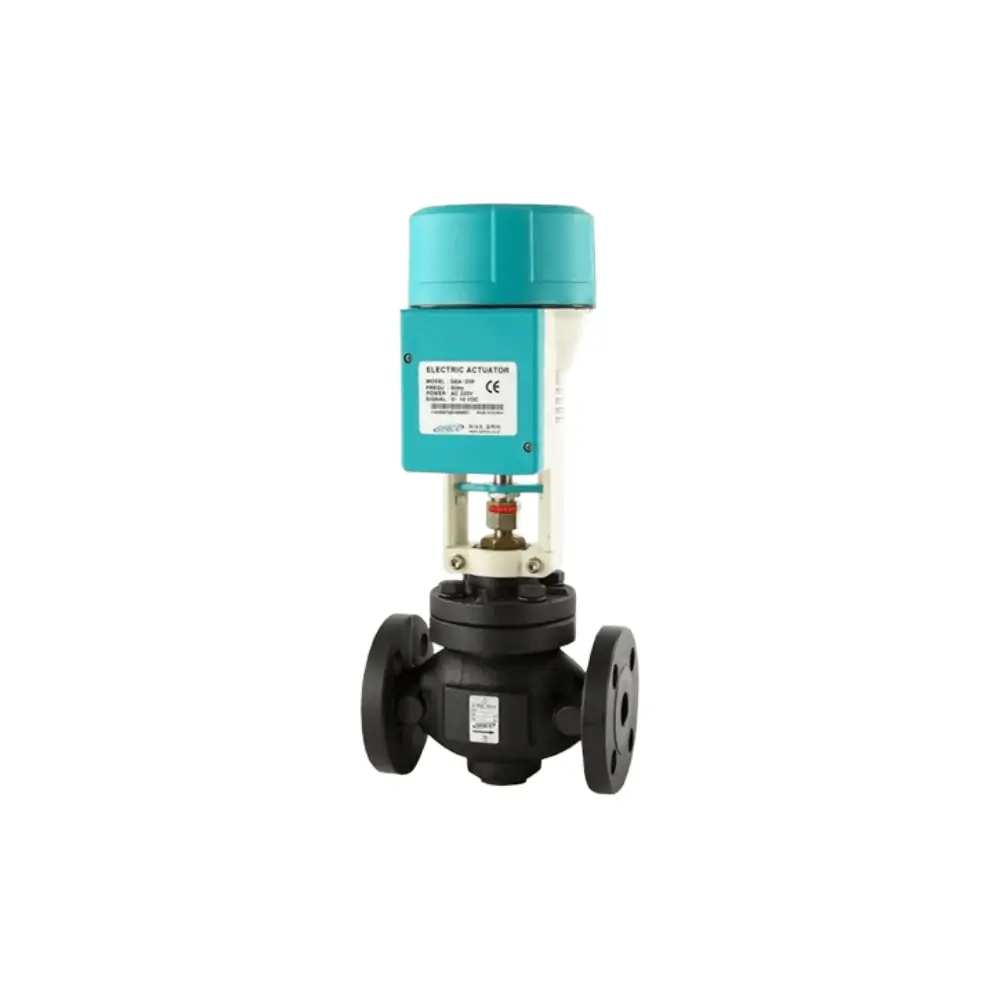

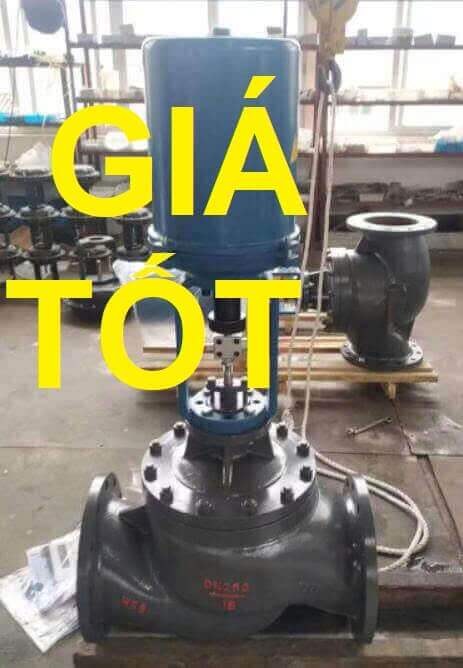

Van tuyến tính

Van điều khiển tuyến tính

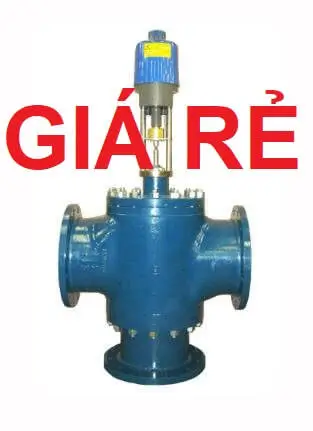

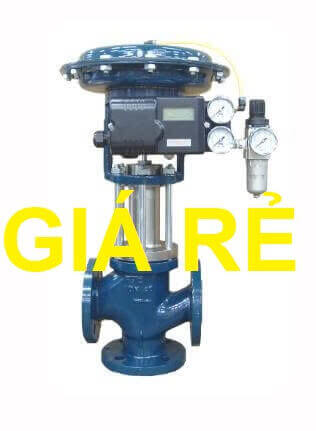

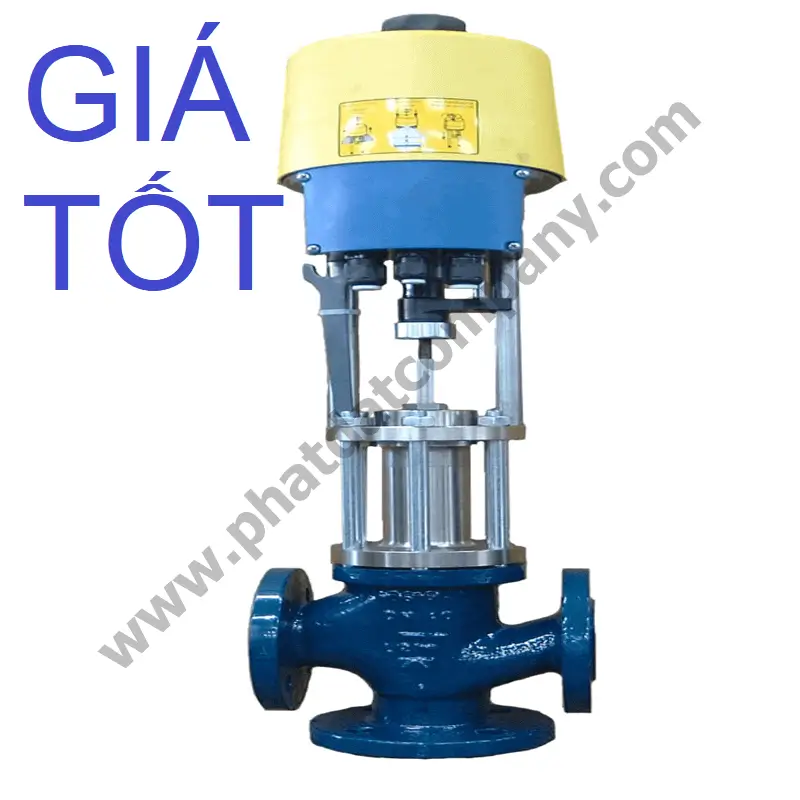

Van điều khiển 3 ngã cho dầu nóng bộ van này dùng để điều khiển và tiết lưu lượng dầu nóng đi qua van theo tín hiệu nhiệt độ trả về bởi cảm biến nhiệt PT100 Khi hệ thống sấy thiếu nhiệt van sẽ mở lớn để lưu lượng dầu nóng qua nhiều giúp tăng nhiệt độ của hệ thống sấy Và ngược lại khi hệ thống đã đủ nhiệt thì van sẽ được đóng dần lại để làm giảm nhiệt trong hệ thống sấy

Van điều khiển 3 ngã cho dầu nóng

Cấu Tạo Của Van Điều Khiển Tuyến Tính

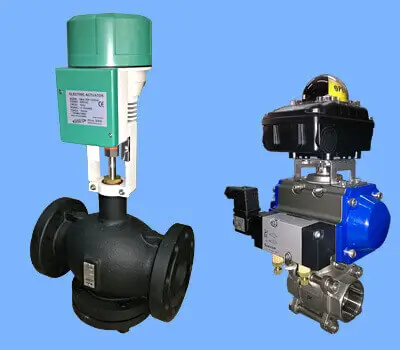

Van điều khiển tuyến tính có cấu tạo bao gồm đầu điều khiển bằng điện hoặc khí nén. Thân van.

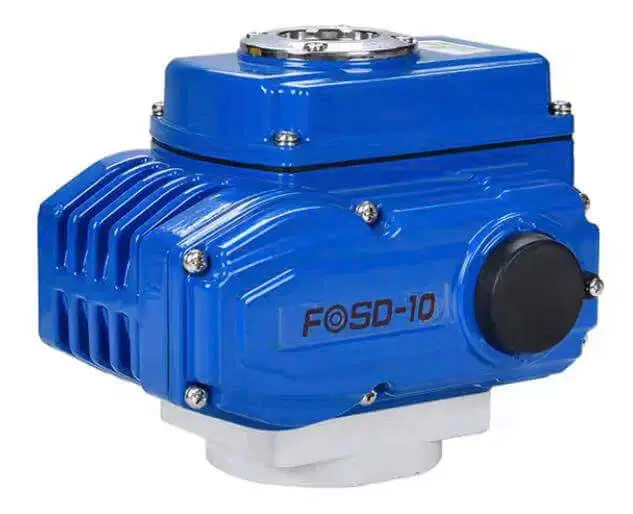

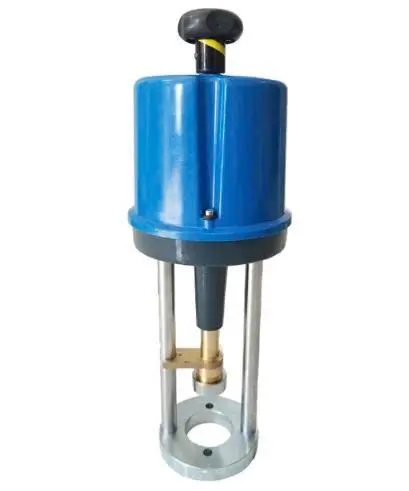

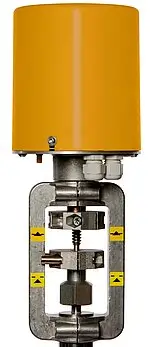

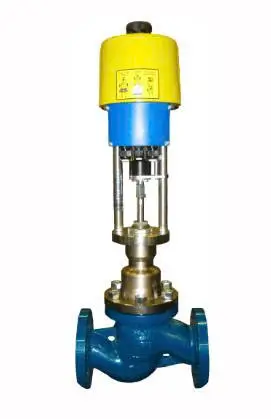

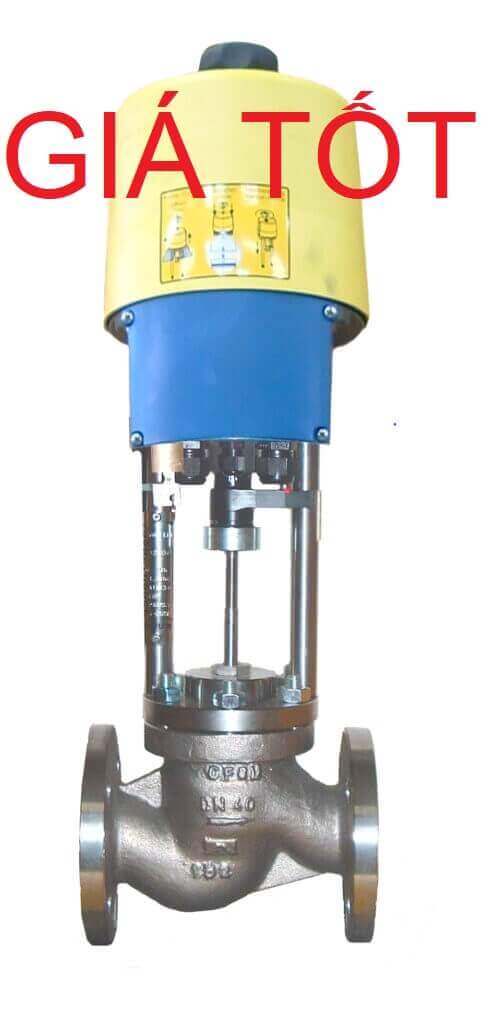

Đầu điều khiển bằng điện

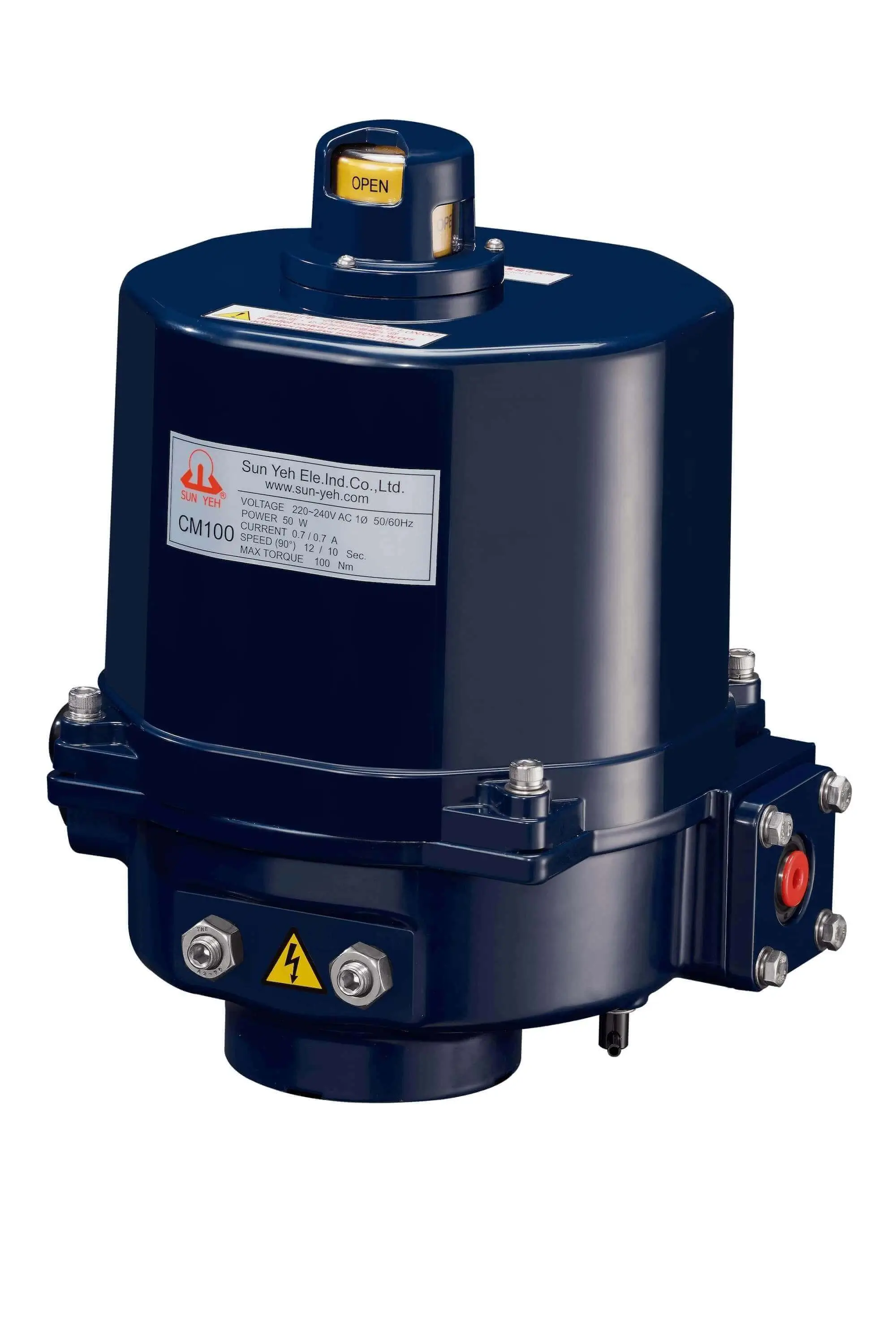

Bộ truyền động van tuyến tính điện được cung cấp năng lượng bằng điện dưới dạng động cơ AC hoặc DC. Động cơ điện này bao gồm một bộ truyền động bánh răng và một trục vít me hoặc cơ cấu truyền động dây đai làm cho trục van chuyển động. Bộ truyền động điện tuyến tính có sẵn với nhiều kích cỡ và điện áp khác nhau.

Ưu điểm:

Lắp đặt đơn giản

Dễ dàng lập trình

Điều khiển vị trí cực kỳ chính xác

Không cần bơm, ống mềm hoặc bình chứa

Ít tốn kém hơn

Nhược điểm:

Tác động chậm

Khó sửa chữa

Bộ truyền động van tuyến tính điện phù hợp nhất cho các ứng dụng không yêu cầu chu kỳ tốc độ cao, cũng như các quy trình chú trọng vệ sinh. Ví dụ bao gồm xử lý vật liệu, vận hành tấm pin mặt trời, sản xuất thực phẩm và đồ uống, sản xuất thiết bị y tế và cắt thiết bị.

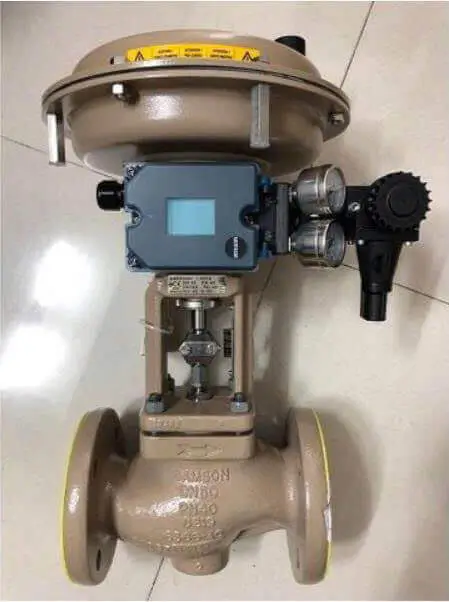

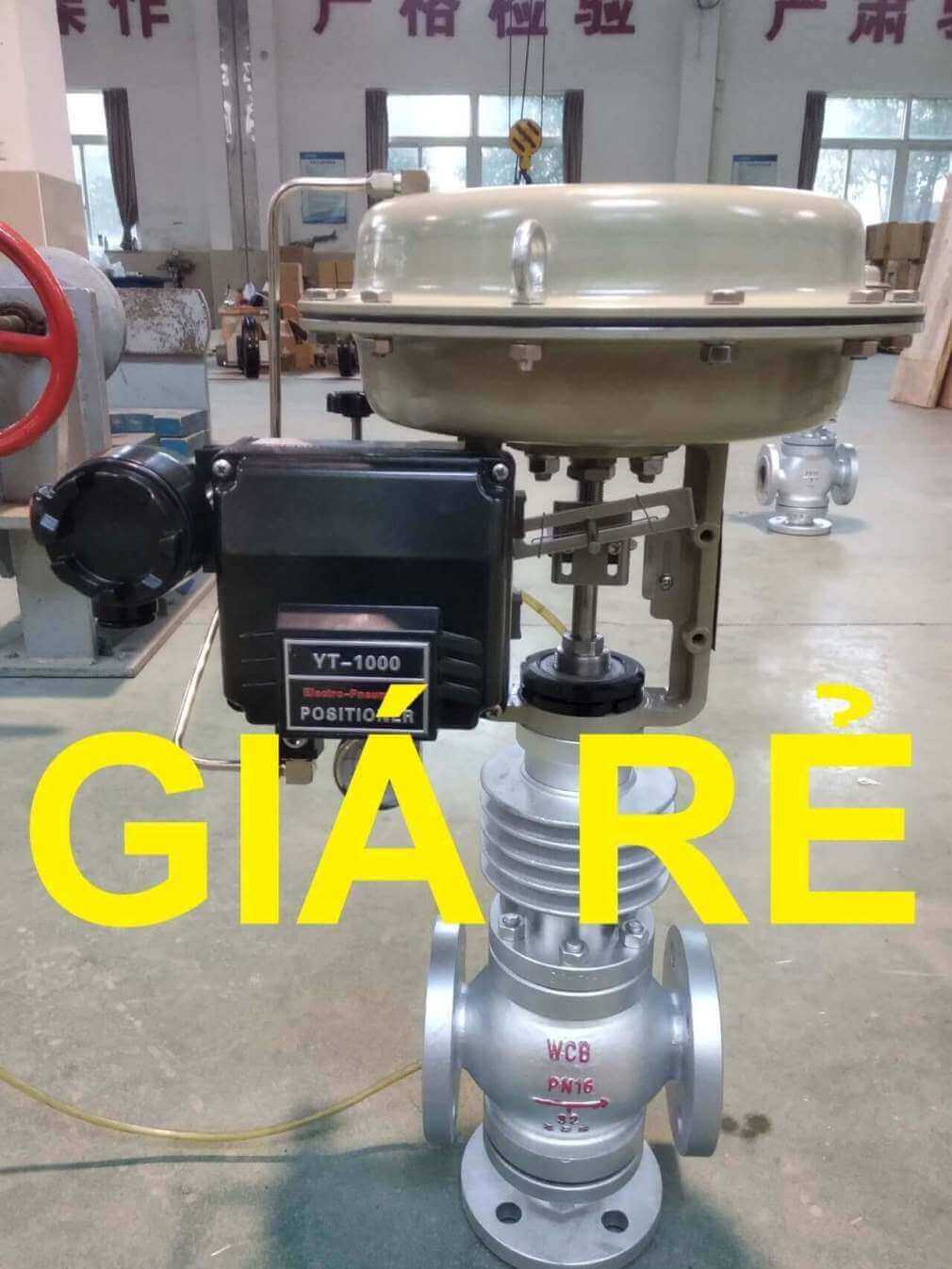

Đầu điều khiển băng khí nén

Các bộ truyền động van khí nén đều sử dụng thiết kế thanh răng và bánh răng. Các bộ truyền động này bao gồm hai hoặc ba bộ phận chính: piston, bánh răng và đôi khi là lò xo cơ học. Các bộ phận này được đặt trong một khoang hình trụ và hoạt động cùng nhau để tạo ra chuyển động tuyến tính bằng cách chuyển đổi khí nén thành năng lượng. Năng lượng được tạo ra sau đó có thể cung cấp năng lượng cho bộ truyền động.

Loại bộ truyền động van tuyến tính này thường được yêu cầu trong các tình huống ưu tiên cả tốc độ và độ chính xác. Bộ truyền động khí nén tuyến tính có thể hoạt động để di chuyển hoặc điều khiển van đột ngột và khi được trang bị cơ chế điều khiển phù hợp, có thể hiệu chỉnh chính xác vị trí của van theo yêu cầu của ứng dụng.

Ưu điểm:

Tốc độ cao

Chi phí ban đầu thấp

Độ bền cao

Nhược điểm:

Cồng kềnh

Cần nguồn cung cấp khí nén

Bộ truyền động van khí nén rất phù hợp cho các quy trình chu kỳ cao, nơi cần có hệ thống an toàn trong trường hợp mất điện. Chúng thường được sử dụng trong các ứng dụng sau:

Dầu khí

Ô tô

Dược phẩm

Thực phẩm & đồ uống

Xử lý năng lượng

Phụ gia & xử lý hóa chất

Thân van có nhiều loại như van cầu, van bi , van bướm…

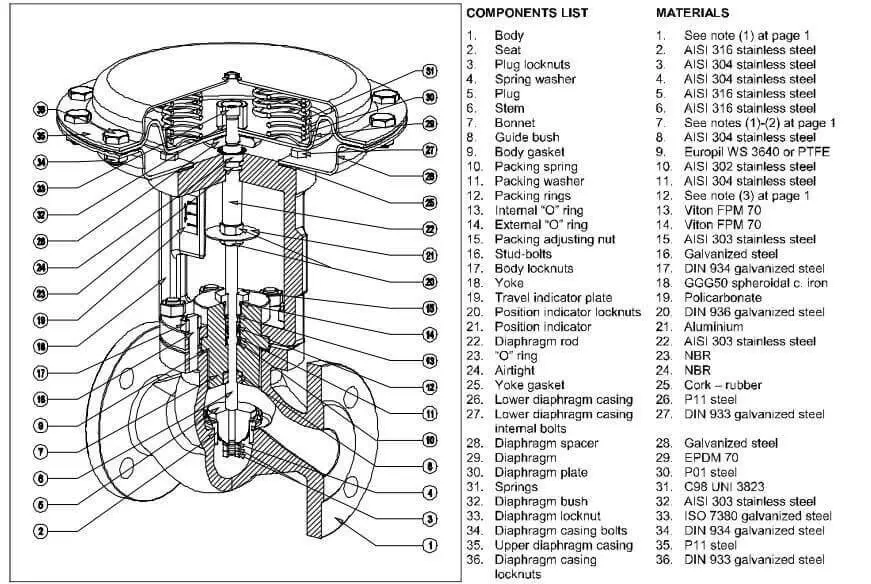

Cấu tạo thân van cầu :

Thân van ( body) được làm bằng gang, thép, inox chịu áp, chịu nhiệt dùng để chứa chất lỏng đi qua van

Trục van ( stem) đa số làm bằng inox, chịu áp, chịu nhiệt, có công dụng di chuyển lên xuống phụ thuộc vào tín hiệu của bộ điều khiển

Đĩa van ( Disc) vật liệu inox, chịu áp, chịu nhiệt, dùng để đóng, mở van, điều tiết lưu lượng chất lỏng, hơi nóng, dầu nóng…. đi qua van

Đế van ( Seat) vật liệu inox, chịu áp, chịu nhiệt, dùng để làm kín van

Nắp van  ( Bonnet) Nắp van bao phủ lỗ mở trên thân van. Là bộ phận chịu áp suất của van, nắp van và kết nối của nó với thân van tiếp xúc với chất lỏng vận hành. Do đó, chúng phải chịu được áp suất vận hành và tác động ăn mòn của chất lỏng.

Hơn nữa, nắp van được đúc hoặc rèn từ các loại vật liệu tương tự như thân van, để tránh tiếp xúc giữa các kim loại khác nhau. Nắp van là một bộ phận quan trọng của van vì các thành phần bên trong như trục van và đĩa van được lắp vào thân van trước khi gắn nắp van vào thân van để giữ tất cả các bộ phận lại với nhau. Cơ chế gắn kết có thể ở dạng ren, bu lông hoặc hàn.

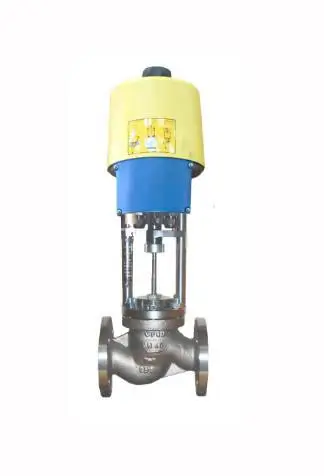

Van điều khiển tuyến tính

Van tuyến tính

Nguyên Lý Hoạt Động Của Van Điều Khiển Tuyến Tính

Van điều khiển tuyến tính hoạt động bằng cách di chuyển một bộ phận đóng, thường là đế chặn hoặc đĩa, qua lại theo đường thẳng để mở, đóng hoặc điều tiết dòng chảy. Chuyển động tuyến tính này đạt được thông qua một trục trượt được điều khiển bởi bộ truyền động bằng khí nén, hoặc điện

Nó giúp kiểm soát trực tiếp lưu lượng và do đó giúp điều chỉnh các đại lượng quan trọng khác như nhiệt độ, mức/lưu lượng chất lỏng hoặc hơi bão hòa và áp suất. Nó cũng được gọi là "phần tử điều khiển cuối cùng" trong thuật ngữ điều khiển tự động.

Van điều khiển tuyến tính thường được thiết kế để cho phép người vận hành điều chỉnh vị trí của van để đạt được lưu lượng mong muốn. Chuyển động tuyến tính của bộ phận van tỷ lệ thuận với lưu lượng, khiến nó trở thành một phương tiện kiểm soát lưu lượng chất lỏng cực kỳ chính xác.

Nói cách khác, van tuyến tính được sử dụng để kiểm soát lưu lượng, áp suất, mức chất lỏng và nhiệt độ của hệ thống bằng cách mở hoặc đóng hoàn toàn hoặc một phần dựa trên các tín hiệu mà bộ điều khiển nhận được.

Ưu Điểm Của Van Điều Khiển Tuyến Tính

Van điều khiển tuyến tính mang lại một số lợi thế, bao gồm:

Chúng mang lại độ chính xác điều khiển vượt trội, cho phép điều chỉnh lưu lượng chính xác ngay cả trong các ứng dụng quan trọng, nơi độ chính xác là yếu tố tối quan trọng. Thiết kế chuyển động tuyến tính của chúng loại bỏ khả năng xảy ra vùng chết, đảm bảo van phản ứng ngay lập tức với bất kỳ thay đổi nào trong cài đặt điều khiển lưu lượng.

Van tuyến tính có dải lưu lượng rộng, cho phép chúng xử lý hiệu quả cả điều kiện lưu lượng thấp và cao. Tính linh hoạt này làm cho chúng phù hợp với nhiều ứng dụng công nghiệp khác nhau, nơi yêu cầu lưu lượng có thể thay đổi đáng kể tùy thuộc vào các thông số thiết kế.

Van điều khiển tuyến tính cũng cung cấp tỷ lệ giảm lưu lượng cao, có nghĩa là chúng có thể hoạt động hiệu quả ngay cả ở tỷ lệ mở van thấp. Tính năng này cho phép tinh chỉnh và điều chỉnh lưu lượng, mang lại sự linh hoạt hơn trong việc kiểm soát hệ thống.

Hoạt động ổn định: Chúng cung cấp hiệu suất nhất quán và ổn định, điều này rất quan trọng để duy trì chất lượng sản phẩm và hiệu quả hệ thống.

Độ tin cậy: Van điều khiển tuyến tính được biết đến với độ tin cậy trong các ứng dụng quan trọng.

An toàn: Khả năng điều khiển chính xác của chúng giúp tăng cường an toàn bằng cách ngăn ngừa tràn và gián đoạn hệ thống.

Ngắt đáng tin cậy

Khả năng chống xâm thực so với van quay

Van tuyến tính bảo trì dễ dàng

Có tính năng đóng hoàn toàn tốt.

Thời gian đóng mở nhanh hơn so với van cửa do hành trình ngắn hơn.

Có tính năng tiết lưu tốt.

Nhược Điểm Của Van Điều Khiển Tuyến Tính

Chỉ cung cấp độ chính xác vừa phải trong trường hợp thời gian sử dụng lâu

Phản ứng chậm với các cú sốc và rung động

Rất nhạy cảm với các điều kiện môi trường

Van cầu có kích thước lớn hơn và chi phí cao hơn van bi

Khả năng rò rỉ tại nắp van

Tổn thất áp suất cao hơn so với van cổng.

Van tuyến tính yêu cầu bộ truyền động có mô-men xoắn lớn hơn để đóng dưới áp suất cao.

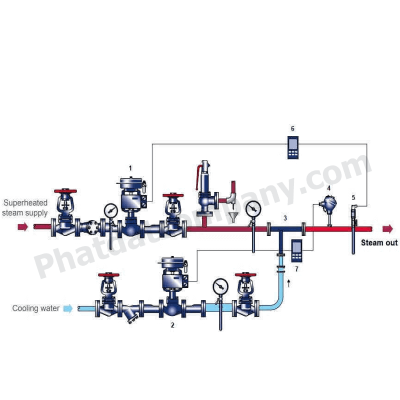

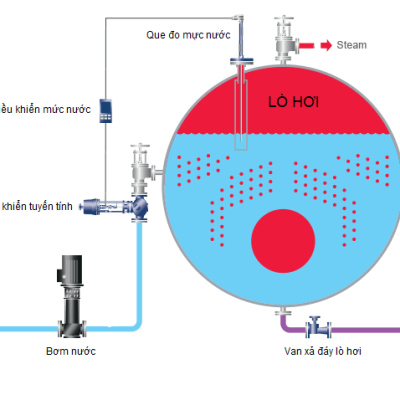

Ứng Dụng Của Van Điều Khiển Tuyến Tính

Van điều khiển tuyến tính nổi trội trong nhiều ngành công nghiệp, bao gồm:

Sản xuất hóa chất: Trong việc xử lý hóa chất chính xác và điều chỉnh các phản ứng hóa học, van điều khiển tuyến tính cung cấp mức độ kiểm soát cần thiết để đảm bảo chất lượng và an toàn sản phẩm.

Xử lý nước: Việc xử lý nước uống và nước thải đòi hỏi phải kiểm soát chính xác liều lượng hóa chất, lưu lượng và các thông số quy trình. Van điều khiển tuyến tính góp phần nâng cao chất lượng nước và hiệu quả quy trình.

Phát điện: Trong các nhà máy điện, van điều khiển tuyến tính đóng vai trò quan trọng trong việc kiểm soát hơi nước, chất làm mát và các chất lỏng khác. Độ chính xác của chúng rất quan trọng để duy trì hiệu quả phát điện.

Sản xuất dược phẩm: Trong sản xuất dược phẩm, nơi độ chính xác là yếu tố không thể thương lượng, van điều khiển tuyến tính đảm bảo định lượng chính xác các thành phần, góp phần nâng cao chất lượng và an toàn sản phẩm.

Thực phẩm và đồ uống

Dầu khí

Nước thải

Tòa nhà thương mại

Các Loại Van Điều Khiển Tuyến Tính Trên Thị Trường Hiện Nay

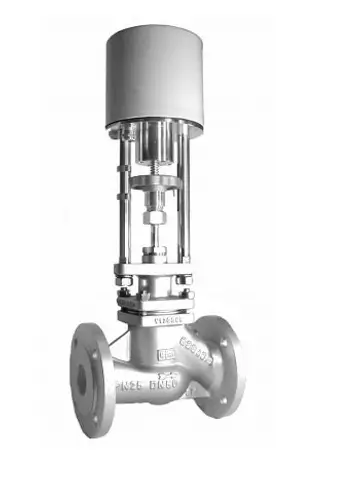

Van điều khiển tuyến tính ARI, xuất xứ Đức

Loại van: Van cầu điều khiển tuyến tính (Linear Globe Valve)

Kích cỡ (Nominal Size):  DN 15 (1/2″) đến DN 50 (2″)

Áp suất danh định (Nominal Pressure) : PN 16, PN 25, PN 40

Nhiệt độ làm việc (Operating Temperature):  -10°C đến +450°C

Vật liệu thân van (Body Material):  Thép đúc (Cast Steel) GS-C25, 1.0619, A216 WCB

Vật liệu đĩa van (Disc Material) : Thép không gỉ (Stainless Steel)

Vật liệu trục van (Stem Material):  Thép không gỉ (Stainless Steel)

Vật liệu làm kín (Sealing Material) : Graphite, PTFE

Kiểu kết nối (End Connection):  Mặt bích (Flanged) theo DIN EN 1092-1

Van điều khiển tuyến tính

Van điều khiển tuyến tính RTK, xuất xứ Đức

Van tuyến tính  RTK có nhiều loại điều khiển khác nhau như điều khiển bằng điện, khí nén…. Trong đó van điều khiển tuyến tính RTK loại điều khiển bằng khí nén  được dùng phổ biến tại những nơi có nhiệt độ môi trường cao và khắc nghiệt cũng như có nhiều độ ẩm, hơi nước như khu vực lò hơi và hệ thống cung cấp hơi. Tuy nhiên với loại van điều khiển RTK điều khiển bằng điện cũng được thiết kế để có thể chịu được tốt các môi trường trên.

Kích thước từ DN15 đến DN200, Kết nối bích DIN PN16/ PN25/ PN40.

Vật liệu thân van Gang EN-GJS400-18-LT, Nhiệt độ làm việc Max 350 độ C.

Ứng dụng: điều khiển áp suất, lưu lượng, cấp nước liên tục cho nồi hơi, điều áp, giảm áp cho hệ thống cấp hơi, cấp nước…

Van tuyến tính

Van điều khiển tuyến tính

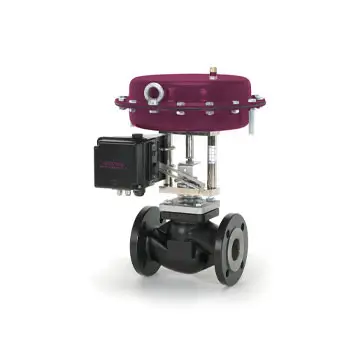

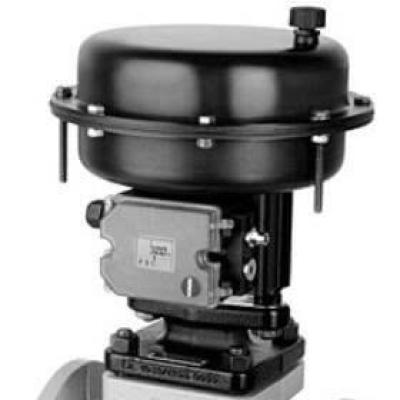

Van điều khiển tuyến tính Samson, xuất xứ Đức

Samson có rất nhiều dòng van, một trong số đó là dòng 3241 là một trong những dòng nổi tiếng và dùng nhiều nhất hiện nay Van tuyến tính samson type 3241 được chế tạo với nhiều loại vật liệu khác nhau từ gang cho đến Inox dùng cho được nhiều môi trường khác nhau : nước , nước nóng , hơi nước , dầu truyền nhiệt … Trong môi trường thực phẩm hoặc dược phẩm phải dùng loại van chuyên dụng khác nhau .

Van tuyến tính

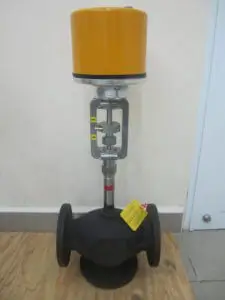

Van điều khiển tuyến tính Bealz, xuất xứ Đức

Kích thước đường ống DN15-DN300

Áp suất danh định đường ống 16bar và 25bar

Thân van tuyến tính được làm bằng gang dẻo

Nhiệt độ cho dầu nóng là 350oC

Van điều khiển tuyến tính hoặc on/off

Van điều khiển bằng điện hoặc khí nén

Van điều khiển tuyến tính

Van điều khiển tuyến tính KFM, xuất xứ Đức

Kích thước van điều khiển tuyến tính từ DN15 , DN25 , DN32 , DN40 , DN50 , DN65 , DN80 , DN100 , DN125 , DN150 ,DN200 , DN250 .

– Áp suất chịu được của van tuyến tính từ PN16 , PN25 , PN40 .

– Nhiệt độ làm việc của van điều khiển tuyến tính từ 250oC đến 350oC .

– Mức độ rò rỉ < 0.01% trên tổng lưu lượng đi qua van .

– Vật liệu có nhiều loại từ : Gang , Thép hợp kim , Inox 316L …

– Thời gian đóng mở van từ 3-5s tùy theo áp suất và đường kính van.

– Tuổi thọ của van điều khiển tuyến tính KFM từ 3-10 năm tùy theo nhu ứng dụng thực tế .

– Tín hiệu điều khiển : 4-20mA và nguồn cấp khí nén từ 1.6 … 6bar

Van tuyến tính

Van điều khiển tuyến tính

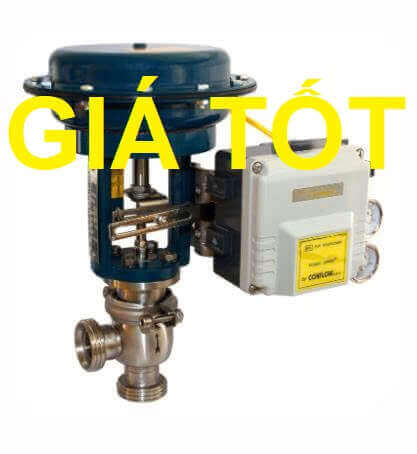

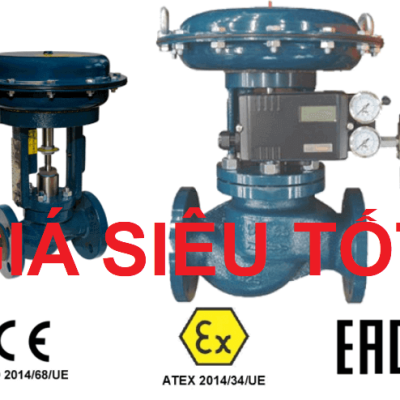

Van điều khiển tuyến tính CONFLOW, xuất xứ Ý

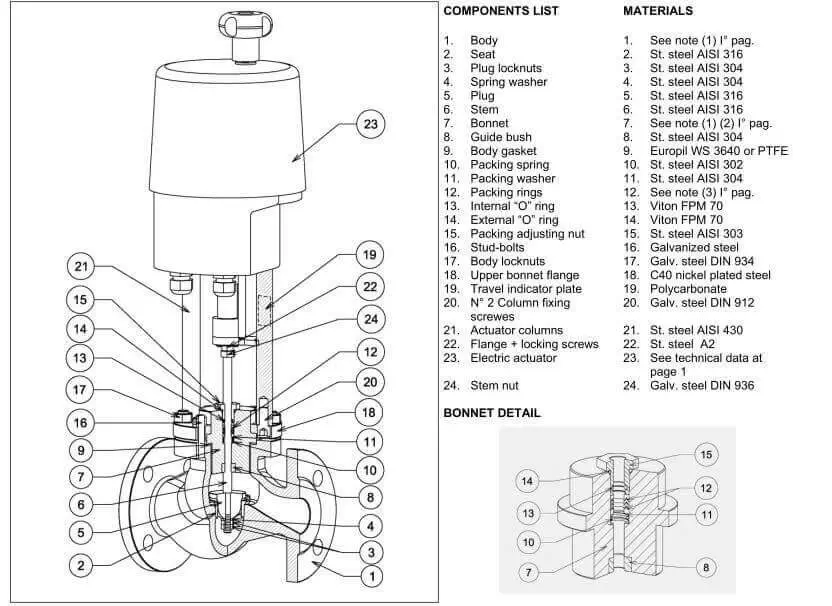

1. Van tuyến tính UNIWORLD Type 2000 EP AMS 2-WAY Series có thể được cấu hình theo nhu cầu sử dụng cụ thể. Thân cầu bằng gang – thép cacbon và thép không gỉ với tiêu chuẩn EN 558-1, kết nối bích EN 1092-1.Đặc biệt nhỏ gọn, van được trang bị bộ truyền động điện thông thường hoặc thông minh và có thể được trang bị nhiều phụ kiện theo yêu cầu. Dòng sản phẩm này tuân thủ tiêu chuẩn PED 2014/68/UE – ATEX 2014/34/UE – UKCA PER – Văn bản pháp quy UKCA 2016 số 1107 – EAC TP TC 010/2011 – 2014/30/EU (EMC) – 2014/35/EU (LVD) – 2011/65/EU (RhOS).

TYPE 2000 EP / 2000 AMS

KÍCH CỠ: từ DN 15 đến DN 100

KẾT NỐI THÂN: bích EN 1092-1 PN16/PN40

VẬT LIỆU CỦA THÂN :

• Gang EN-GJL-250 UNI EN 1561 PN16 bên trong AISI 316

• Thép cacbon GP240GH÷N PN 16 …PN40 bên trong AISI 316

• Thép ST. AISI 316 1.4408 PN 16 - PN 40 bên trong AISI 316 - nắp capo st. thép AISI 316

NẮP :

• Tiêu chuẩn cho nhiệt độ từ -5 đến + 400 °C

• Có cánh cho nhiệt độ  +200 °C

• Mở rộng cho nhiệt độ  -5 °C

• Bellow seal cho dầu nhiệt hoặc môi trường nguy hiểm

Nguồn cấp 220VAC

Input 4-20mA, 0-10V

Option:

Nguồn 24VDC

Potentiometer 1000 Ohm

Output 4-20mA

Limit switches

IP67

Van tuyến tính

2. Van điều khiển tuyến tính dòng VTOP 2 chiều được chế tạo với thân cầu một ty và đảm bảo hiệu suất cao với khả năng bảo trì dễ dàng, đạt tiêu chuẩn PN16-40, Class 150-300. Vật liệu: Gang – Thép cacbon và thép không gỉ với tiêu chuẩn EN 558-1 và AMSE-ANSI B16.10, kết nối mặt bích EN 1092-1 và ANSI B16.5.

Chúng được trang bị bộ truyền động điện thông thường hoặc thông minh và có thể được trang bị nhiều phụ kiện theo yêu cầu. Dòng sản phẩm này tuân thủ PED 2014/68/UE – ATEX 2014/34/UE – UKCA PER – EAC TP TC 010/2011 – – 2014/30/EU (EMC) – 2014/35/EU (LVD) – 2011/65 /EU (RhOS)

Thiết kế tùy chỉnh của phần bên trong đảm bảo giá trị "khả năng thay đổi" cao, đảm bảo độ mài mòn thấp của các bộ phận bên trong và vòng đời sản phẩm dài.

Phần trim đơn giản từ DN 15 đến DN 50, với piston cân bằng từ DN 65 đến DN 200.

Cấu hình nắp tiêu chuẩn là loại mở rộng, phù hợp với nhiệt độ lên đến 250 °C.

Kiểu nắp chụp theo yêu cầu:

- Có cánh tản nhiệt cho nhiệt độ cao

- Phớt thổi có thể kéo dài cho môi chất nguy hiểm

- Kéo dài cho nhiệt độ thấp

Tất cả van tuyến tính đều được trang bị bộ truyền động do CONFLOW SPA sản xuất, màng khí nén đa lò xo với chức năng điều khiển hoặc bật-tắt. Bộ truyền động tuyến tính chạy bằng điện chuẩn và ATEX, sản xuất tại Đức, cũng có sẵn.

Kích thước từ DN15 đến DN200

Nhiệt độ hoạt động rộng – 20 °C đến + 400/425 °C

Lên đến – 196 °C với nắp chụp mở rộng đặc biệt tùy chọn

Đánh giá

PN16 - PN40 mặt đối mặt EN 558-1

ANSI150 - ANSI300 mặt đối mặt ASME/ANSI B16.10

Kết nối tiêu chuẩn

EN 1092-1 PN16 – PN40 mẫu B tiêu chuẩn

Theo yêu cầu mẫu C-D-E-F

ANSI B16.5 150 RF – 300 RF

Theo yêu cầu

ANSI B16.5 -150 / 300 RF – RJ

BW ANSI B16.25

SW lên đến Ø 2”

Nắp chụp làm đế – 20 / + 250 °C

Theo yêu cầu:

Có cánh Nắp chụp có bộ bôi trơn +251 / +300 °C

Nắp chụp có cánh tản nhiệt với Labyrinth và bộ bôi trơn +301 / +425 °C

Nắp chụp có phớt Bellows PN16 – PN25 – PN40

Nắp chụp mở rộng cho nhiệt độ thấp -21 / -196 °C

Vỏ bọc

Vòng đệm PTFE/GR “V” lên đến 190 °C

Vòng đệm PTFE/GR “V” lên đến 200 °C

(85% PTFE + 15% GRAPHITE

GRAPHITE NGUYÊN CHẤT trên 220 °C

Nguồn cấp

24/AC-DC – 115/AC – 230/AC 50/60 Hz

Bảo vệ động cơ

Giám sát dòng điện động cơ điện tử với chức năng ngắt an toàn

Nhiệt độ môi trường - 20 / + 55 °C

Đầu vào 4-20 mA

Đầu ra 4-20 mA

Đầu vào 0 (2) - 10 V

Đầu ra 0 (2) - 10 V

Cấp bảo vệ IP 65 EN 60529 (IP67 theo yêu cầu)

Vật liệu vỏ hộp số: Nhôm đúc chất lượng cao

Vật liệu vỏ: Polycarbonate

Vị trí lắp đặt: 180°

Bộ truyền động điện dòng AMS

Van tuyến tính

3. Van tuyến tính 3 ngã UNIWORLD Type 5700 EP AMS có thể được cấu hình theo nhu cầu sử dụng cụ thể. Thân cầu bằng gang – thép cacbon và thép không gỉ với kết nối bích theo tiêu chuẩn ASME-ANSI B16.10, EN 1092-1 và ANSI B16.5. Có hai loại điều chỉnh: tuyến tính và mở nhanh cho thao tác BẬT-TẮT. Đặc biệt nhỏ gọn, van được trang bị bộ truyền động điện thông thường hoặc thông minh và có thể được trang bị nhiều phụ kiện theo yêu cầu. Dòng sản phẩm này tuân thủ PED 2014/68/UE – ATEX 2014/34/UE – UKCA PER – Văn bản pháp quy UKCA 2016 số 1107 – EAC TP TC 010/2011 – 2014/30/EU (EMC) – 2014/35/EU (LVD) – 2011/65/EU (RhOS)

KIỂU 5700 EP / 5700 AMS

KÍCH CỠ: từ DN 15 đến DN 100

KẾT NỐI THÂN: bích EN 1092-1 PN16/PN40 mẫu B

: bích ANSI B 16.5 150 RF 300 RF

: bích JIS B2220 10K 20K

VẬT LIỆU CỦA THÂN :

• Gang EN-GJL-250 UNI EN 1561 PN 16 ANSI 150 JIS 10

Thép ống bên trong AISI 316

Phụ gia cacbon ASTM A216 WCB PN16/40 ANSI 1500/300 JIS10/20

Bên trong AISI 316

Bên trong AISI316 CF8M PN16/40 ANSI 150/300 JIS10/20

Bên trong AISI 316 - nắp chụp Ống bên trong Thép AISI 316

NẮP : THEO YÊU CẦU:

• Tiêu chuẩn cho nhiệt độ từ -5 đến + 200 °C

• Có cánh tản nhiệt cho nhiệt độ  +200 °C

• Mở rộng cho nhiệt độ  -5 °C

• Bellow seal cho dầu chịu nhiệt cao hoặc môi trường nguy hiểm

PN16 – 25 - 40

Nguồn điện tiêu chuẩn 220 V AC

Cấp độ bảo vệ IP65 EN 60529

Tín hiệu điều khiển 3 điểm,  4-20 mA / 0-10 V

TÙY CHỌN

Nguồn điện 24Vdc – 2VAC – 110 V AC

Chiết áp 1000 Ohm

Bộ định vị 4-20 mA / 0-10 V

Van điều khiển tuyến tính

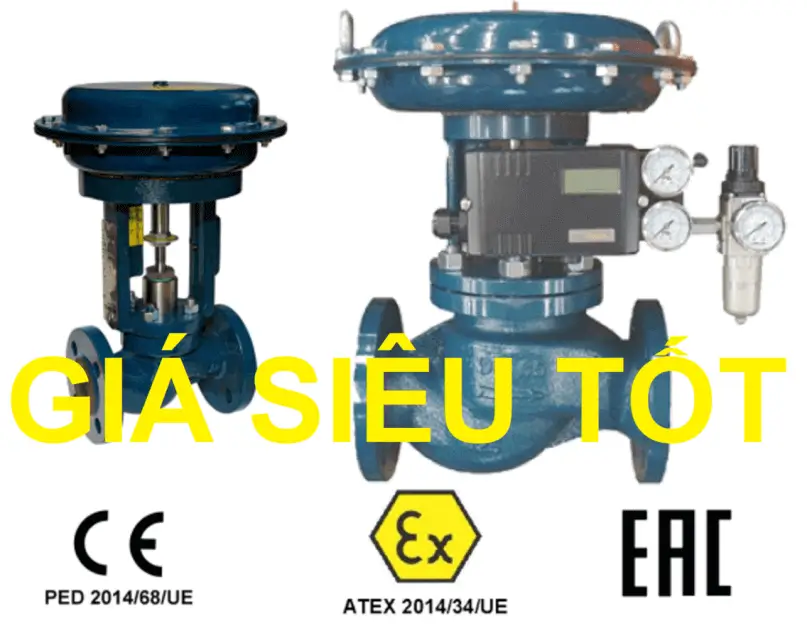

4. Van điều khiển tuyến tính UNIWORLD Type 2000 2-WAY Series có thể được cấu hình theo nhu cầu sử dụng cụ thể. Thân cầu bằng gang – thép cacbon và thép không gỉ với chuẩn EN 558-1, kết nối bích EN 1092-1. van được trang bị bộ truyền động khí nén đa lò xo và có thể được trang bị nhiều phụ kiện theo yêu cầu. Dòng sản phẩm này tuân thủ PED 2014/68/UE – ATEX 2014/34/UE – UKCA PER – UKCA Văn bản quy định 2016 số 1107 – EAC TP TC 010/2011 – TSSA CANADA

KIỂU 2000 AR

KÍCH CỠ: từ DN 15 đến DN 100

KẾT NỐI THÂN: bích EN 1092-1 mẫu B PN16 PN40

VẬT LIỆU CỦA THÂN

Gang EN-GJL-250 UNI EN 1561 PN 16

AISI 316 st. st. Viền - Nắp capo thép mạ niken C40

Thép Carbon GP240GH+N PN 16 … PN40

Viền thép không gỉ AISI 316

Nắp capo mạ niken

Nắp   :

Tiêu chuẩn: -5 đến + 200 °C

Bellow seal: dùng cho dầu nhiệt hoặc môi trường nguy hiểm với

(PN 16 - 25 - 40) bố trí ống an toàn tiêu chuẩn

ĐẶC ĐIỂM KỸ THUẬT CỦA BỘ TRUYỀN ĐỘNG KHÍ NÉN:

Bộ truyền động: loại màng ngăn

Tín hiệu điều khiển: 3-15 psi …6-30 psi

Áp suất cung cấp khí tối đa: 35 psi (2,5 bar)

Nhiệt độ môi trường: -20 ... +70 °C

Vật liệu vỏ bộ truyền động: Thép cacbon Fe P11

Vật liệu màng ngăn: EPDM 70

Vật liệu càng: Gang cầu EN-GJS500-7

Kết nối khí nén: ISO 7 Rp – 1/8”

OPTION :

Bộ định vị van điều khiển khí nén 3-15 psi…3-9 psi…9-15 psi

Bộ định vị van điều khiển điện khí nén 4-20 mA…4-12 mA…12-20 mA

Bộ điều chỉnh lọc khí

Công tắc giới hạn tiệm cận

Van điện từ 3 chiều

Vô lăng điều khiển bằng tay

Cấu hình chuyên dụng ATEX 2014/34/UE theo chất lỏng

Bộ phớt màng ngăn và bộ truyền động được chứng nhận chịu nhiệt độ ≥ - 50 °C

Van tuyến tính

5. Van tuyến tính MIXING 3 CHIỀU UNIWORLD Series Type 2600 có thể được cấu hình theo nhu cầu sử dụng cụ thể. Thân cầu bằng gang dẻo – thép cacbon và thép không gỉ với kết nối bích theo tiêu chuẩn EN 558-1, EN 1092-1. Đặc biệt nhỏ gọn, van được trang bị bộ truyền động khí nén đa lò xo và có thể được trang bị nhiều phụ kiện theo yêu cầu. Dòng sản phẩm này tuân thủ PED 2014/68/UE – ATEX 2014/34/UE – UKCA PER – Văn bản pháp quy UKCA 2016 số 1107 – EAC TP TC 010/2011 – TSSA CANADA

KIỂU 2600 AR

KÍCH CỠ: từ DN 15 đến DN 100

KẾT NỐI THÂN: bích EN 1092-1 mẫu B PN16 PN40

VẬT LIỆU CỦA THÂN :

Gang cầu EN-GJS400-18LT PN 16

AISI 316 st. st. Viền - Nắp capo bằng thép mạ niken C40

Thép cacbon GP240GH+N PN 16 … PN40

Viền thép không gỉ AISI 316

Nắp :

Tiêu chuẩn: -5 đến + 400 °C

Bellow seal: dùng cho dầu chịu nhiệt hoặc môi trường nguy hiểm với

(PN 16 - 25 - 40) tiêu chuẩn bố trí nắp an toàn

ĐẶC ĐIỂM KỸ THUẬT CỦA BỘ TRUYỀN ĐỘNG KHÍ NÉN:

Bộ truyền động: loại màng chắn

• Tín hiệu điều khiển: 3-15 psi …6-30 psi

• Áp suất khí nén tối đa: 35 psi (2,5 bar)

• Nhiệt độ môi trường : -20 ... +70 °C *xem theo yêu cầu

• Vật liệu vỏ bộ truyền động : Thép cacbon Fe P11

• Vật liệu màng chắn : EPDM 70

• Vật liệu càng : Gang cầu EN-GJS500-7

• Kết nối khí nén: ISO 7 Rp – 1/8”

YÊU CẦU THÊM:

Bộ định vị đầu phun khí nén 3-15 psi…3-9 psi…9-15 psi

Bộ định vị đầu phun điện-khí nén 4-20 mA...4-12 mA...12-20 mA

Bộ điều chỉnh lọc khí

Công tắc giới hạn

Van điện từ 3 chiều

Bộ bôi trơn trên nắp có cánh tản nhiệt cho nhiệt độ ≥ +250 °C

Tay quay điều khiển bằng tay

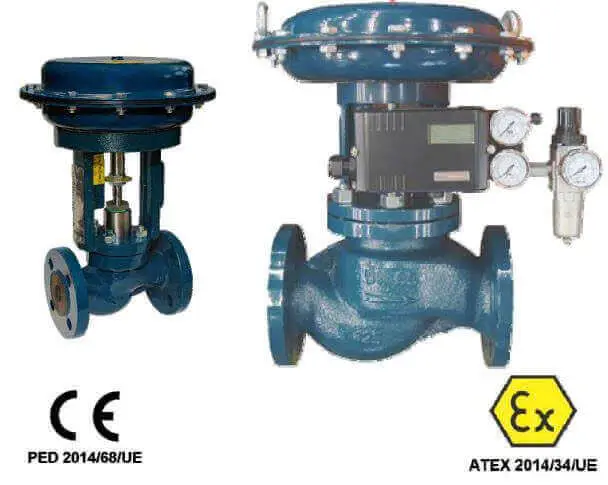

Cấu hình chuyên dụng ATEX 2014/34/UE theo chất lỏng

Bộ màng chắn và phớt cơ cấu truyền động được chứng nhận chịu nhiệt độ ≥ - 50 °C

Van điều khiển tuyến tính

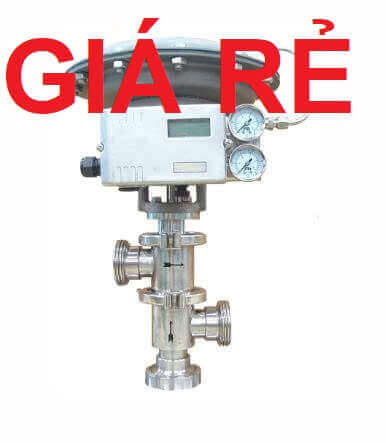

6. Van tuyến tính 2 ngã type 1200

Van điều khiển khí nén 2 chiều type 1200 thuộc dòng HYGENIC (với thân vuông tiêu chuẩn hoặc kết nối thẳng hàng theo yêu cầu) được thiết kế để sử dụng với chất lỏng vệ sinh, thực phẩm và được làm hoàn toàn bằng thép không gỉ AISI 316L, sử dụng gioăng EPMD – VITON – FEP và có kết nối DIN 11851. Van được trang bị bộ điều chỉnh tỷ lệ phần trăm bằng nhau hoặc tuyến tính. Van được trang bị bộ truyền động khí nén đa lò xo với hai chế độ: thép carbon sơn epoxy hoặc thép không gỉ AISI 304. Van có thể được trang bị nhiều phụ kiện theo yêu cầu. Dòng sản phẩm này tuân thủ tiêu chuẩn PED 2014/68/UE và các yêu cầu và quy định của MOCA (CE) số 1935/2004 ngày 27/10/2004 (CE) số 2023/2006 ngày 22/12/2006

Mô tả

Dòng sản phẩm Hygienic được thiết kế với thân vuông

Xếp hạng PN10/16 – PN40

Phù hợp với chất lỏng thực phẩm và được sản xuất bằng vật liệu

đáp ứng các giới hạn di chuyển toàn cầu và di chuyển cụ thể

được chứng nhận. Kết nối kẹp giữa thân và nắp cho phép lắp ráp nhanh chóng, lý tưởng cho việc vệ sinh (CIP).

Chúng cũng tuân thủ:

CE 1935/2004

CE 2023/2006

CE 2014/68/UE

DM 21/03/1973

Cấu hình bên trong được định hình theo cấu hình:

- Tuyến tính

Đường dẫn đầy đủ và giảm thiểu

Cấu hình nắp capo là loại tiêu chuẩn, phù hợp với nhiệt độ tiêu chuẩn lên đến 150 °C.

Nắp van theo yêu cầu:

- Có màng chắn hơi nước để khử trùng

Tất cả các van đều được trang bị bộ truyền động màng khí nén CONFLOW chính hãng, có lò xo hồi vị

• Kích thước từ DN15 đến DN100

• Xếp hạng

PN10 - 10 bar @ -15 / + 150 °C DN15-65

PN16 - 16 bar @ -15 / + 150 °C DN15-50

PN40 - 40 bar @ -15 / + 150 °C DN15-40

PN8 - 8 bar @ -15 / + 150 °C DN80-100

• Kết nối tiêu chuẩn

Kiểu hàn trơn DIN 11850

Kiểu bắt vít  DIN 11851

Union  DIN 11851

Clamp DIN 32676

Mặt bích EN 1092-1 PN10/16 mẫu A

Mặt bích EN 1092-1 PN40 mẫu A

• Nắp làm đế

Theo yêu cầu:

Nắp có lớp chắn hơi nước để khử trùng -15 / +150 °C

• Đệm lót

EPDM (FDA)

Theo yêu cầu: FEP (FDA)

• Viền

STD AISI 316L

Theo yêu cầu: A316L với stellite Gr.6

• Cấp độ rò rỉ

ANSI B16.104 loại IV° gioăng kim loại

ANSI B16.104 loại VI° gioăng cao su EPDM

Van tuyến tính

Van điều khiển tuyến tính

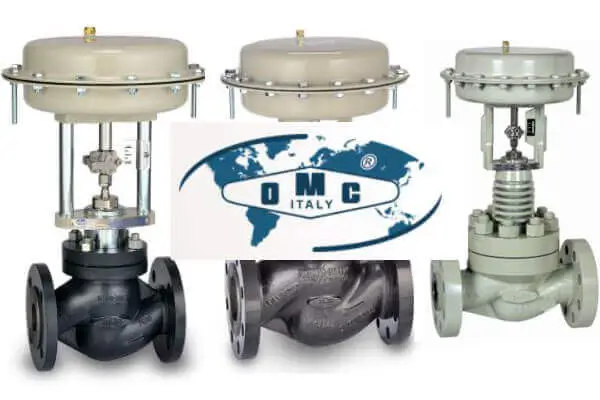

Van điều khiển tuyến tính OMC, xuất xứ Ý

Thân: Gang dẻo

Áp lực làm việc 10 bar (loại >10 bar sẽ báo giá cụ thể);

Kết nối: Bích PN16 (Giá chưa có solenoild, filter/regulator)

Size: DN20 ~ DN65

Van Cầu Hơi Điều Khiển Khí Nén OMC Ý (ON/OFF, Tuyến Tính) - Van Điều Khiển 2 Ngã

Áp suất: PN16, PN25, PN40..

Nhiệt Độ: 350 oC, 200 oC

Van điều khiển tuyến tính

Van điều khiển tuyến tính ADCA, xuất xứ Bồ Đào Nha

Chất liệu: Gang/ Thép không gỉ

Kích thước: DN15 – DN100

Kết nối: Bích

Áp suất hoạt động tối đa: 16bar

Nhiệt độ hoạt động tối đa: 300ºC

Sử dụng phổ biến trong các ứng dụng như: nước, nước quá nhiệt, hơi nước, khí, khí nén và các chất lỏng không ăn mòn khác.

Van tuyến tính

Van điều khiển tuyến tính Automa, xuất xứ Hàn Quốc

Xuất xứ       Hàn Quốc

Loại van      Van tuyến tính

Thân    Van cầu

Điện áp hoạt động         220V AC hoặc 24V DC

Tín hiệu điều khiển        4–20mA hoặc 0–10VDC

Vật liệu thân         Đồng hoặc inox 304/316 (tùy loại)

Kết nối        Ren hoặc mặt bích

Áp lực làm việc    PN16 / PN25

Nhiệt độ hoạt động        -10°C đến +180°C

Ứng dụng   HVAC, nước nóng, hơi, hóa chất nhẹ, thực phẩm – đồ uống

Van điều khiển tuyến tính

Van điều khiển tuyến tính Ginice, xuất xứ Hàn Quốc

Thân van:

- Model: GVF.22-50

- Vật liệu: thân gang

- Áp lực: max 20 bar

- Nhiệt độ: max 180°C

- Kết nối: nối bích jis20K

Động cơ điện:

- Model: GEA-20P

- Loại điều khiển: điều khiển tuyến tính vô cấp bằng tín hiệu analog 4-20mA DC

- Tín hiệu in/out: 4-20mA DC

- Điện áp nguồn: 220VAC

- Nhiệt độ: -15°C ~ 60°C

- Tiêu chuẩn: IP54 (DIN4050)

- Hành trình ty: 20mm

- Torque ( moment): 2000N

Van tuyến tính

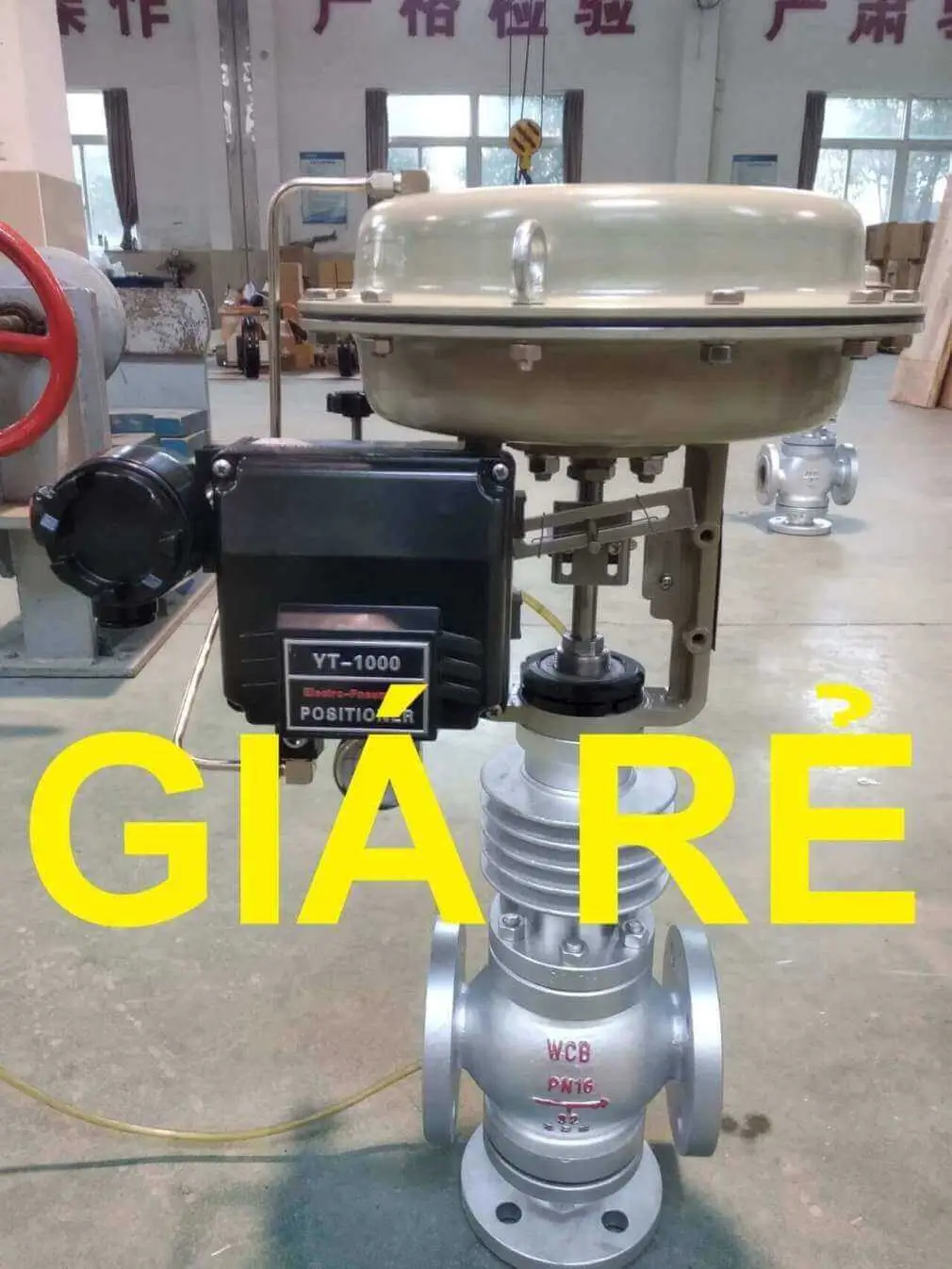

Van điều khiển tuyến tính xuất xứ Trung Quốc

Loại  Van tuyến tính, thân van cầu

Điện áp hoạt động         220V AC hoặc 24V DC

Tín hiệu điều khiển        4–20mA hoặc 0–10VDC, ON/OFF

Vật liệu thân         WCB, CF8, CF8M

Kết nối        mặt bích

Áp lực làm việc    PN10, PN16,PN25,PN40, PN64

Nhiệt độ hoạt động        -40°C đến +450°C

Ứng dụng cho ngành công nghiệp luyện kim, hóa chất, dầu khí, dệt nhuộm, dược phẩm, sx giấy, thực phẩm

Van điều khiển tuyến tính

Van điều khiển tuyến tính

Ngoài ra, còn một số loại van điều khiển khác như sau :

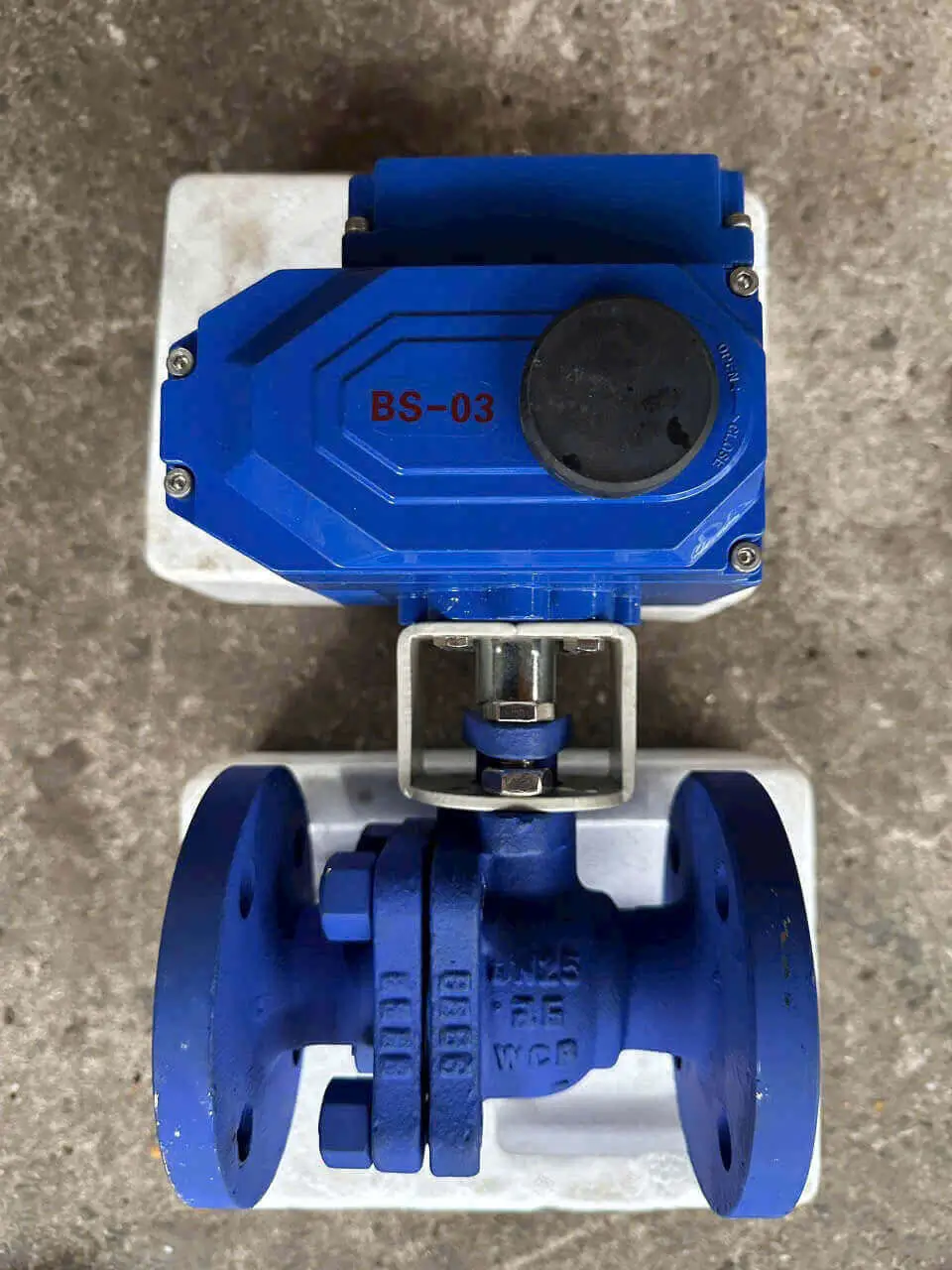

Van bi điện

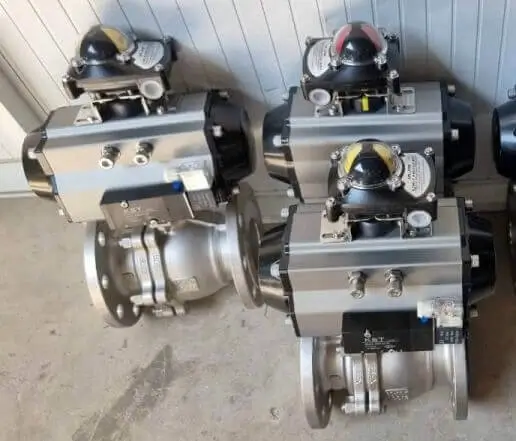

Van bi điều khiển khí nén

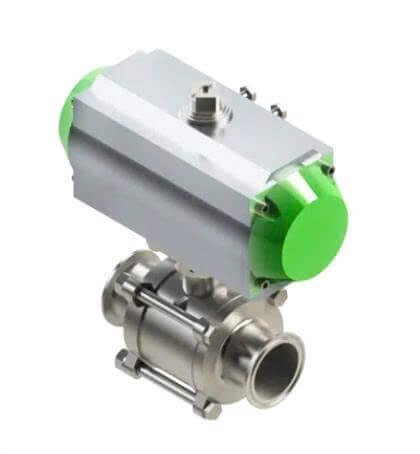

Van bi inox vi sinh điều khiển khí nén

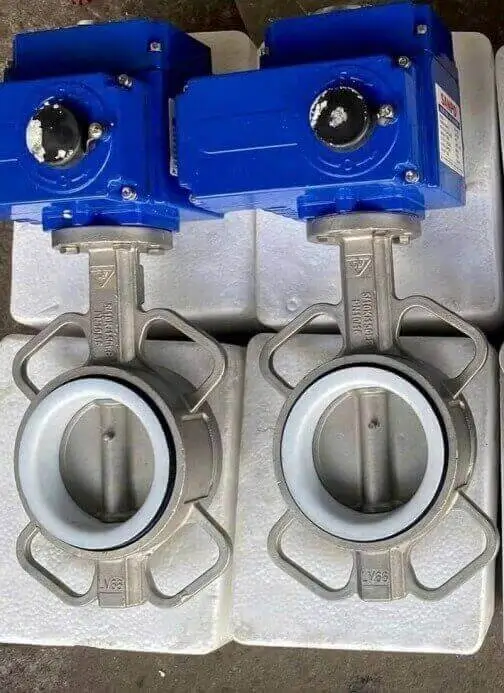

Van bướm điều khiển điện

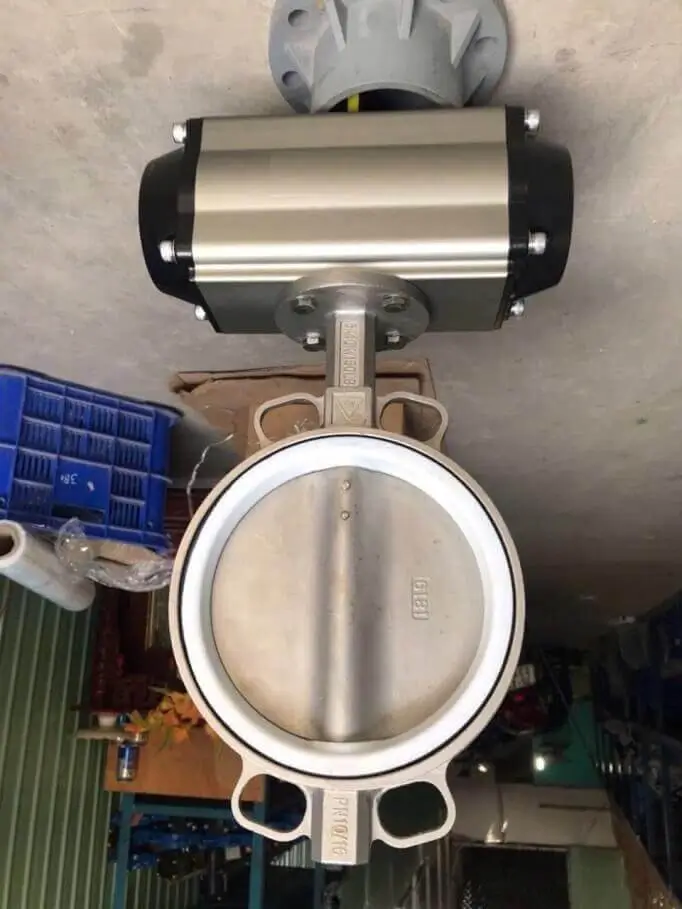

Van bướm điều khiển khí nén

Van Điều Khiển Tuyến Tính Được Lựa Chọn Theo Tiêu Chí Nào Khi Cần Mua Hàng

Van điều khiển tuyến tính nên được thiết kế để cho phép vận hành ở mức mở từ 60% đến 80% ở lưu lượng tối đa và mở khoảng 30% ở lưu lượng tối thiểu. Đây được coi là quy tắc chung và sẽ có những lúc một số ứng dụng yêu cầu mức vận hành cao hơn. Để vận hành và tuổi thọ tối ưu, van nên nằm trong phạm vi hoạt động từ 30% đến 80%. Bất kỳ giá trị nào nằm ngoài phạm vi này đều có thể gây ra hiện tượng mài mòn sớm các bộ phận bên trong. Khi cần phải điều chỉnh quy tắc 30%-80%, tốt nhất bạn nên nhờ chuyên gia van điều khiển xem xét các điều kiện thiết kế của hệ thống và tính toán van theo từng trường hợp cụ thể.

Có một số yếu tố cần xem xét khi lựa chọn và kích thước van tuyến tính cho một ứng dụng nhất định, chẳng hạn như:

Các loại van điều khiển

Loại van nào phù hợp nhất cho một ứng dụng phụ thuộc vào các yếu tố bao gồm loại chất lỏng (ví dụ: khí, hơi nước, chất lỏng) và độ nhớt, áp suất và nhiệt độ vận hành, yêu cầu kiểm soát lưu lượng chính xác hoặc đóng kín, và các thông số kỹ thuật khác của ứng dụng. Một số loại van điều khiển phổ biến nhất bao gồm:

Van bi: Đây là loại van quay, trong đó một viên bi có lỗ xuyên qua sẽ quay bên trong van. Lượng chất lỏng chảy qua viên bi được xác định bởi lượng lỗ hở. Van bi cho phép đóng kín và có thể sử dụng với hơi nước áp suất cao.

Van bướm. Loại van quay này điều khiển dòng chảy chất lỏng bằng đĩa quay. Nó thường được sử dụng cho các ứng dụng áp suất thấp hơn.

Tuyến tính: Loại van này có một trục trượt giúp di chuyển nút vào hoặc ra khỏi một cổng kín. Van cầu là loại van phổ biến, được sử dụng rộng rãi cho các ứng dụng khí và lỏng.

Van 2 ngã: Với một loạt các cơ chế bên trong để kiểm soát lưu lượng, các van này có thể đóng hoặc mở hoàn toàn và hạn chế lưu lượng chất lỏng ở các mức độ khác nhau.

Van 3 ngã: Trong các ứng dụng dòng chảy liên tục, van ba ngã cho phép trộn hoặc chuyển hướng chất lỏng với các cấu hình đầu vào và đầu ra khác nhau để điều chỉnh nhiệt độ hoặc áp suất. Các van này thường được điều khiển bằng bộ truyền động khí nén hoặc điện.

Hệ số lưu lượng (Cv)

Hệ số lưu lượng (CV) là biểu thị dung tích của van và bộ phận điều chỉnh (tức là thân van, nút, bệ van hoặc vùng đệm kín) và lượng chất lỏng có thể chảy qua van. Điều này rất quan trọng vì nó giúp xác định kích thước van cần thiết để duy trì lưu lượng mong muốn mà không bị rung động, tiếng ồn, hiện tượng xâm thực, hiện tượng nhấp nháy hoặc các yếu tố khác cản trở dòng chất lỏng trong hệ thống.

Nếu CV quá nhỏ, nghĩa là van hoặc bộ phận điều chỉnh không đủ kích thước so với nhu cầu lưu lượng của ứng dụng, chất lỏng trong hệ thống sẽ không được cung cấp đầy đủ và áp suất có thể quá thấp. Van quá khổ có thể dẫn đến dao động, độ ồn cao hơn, hiện tượng tạo bọt khí và hư hỏng van do rung động.

Việc lựa chọn van điều khiển có đặc tính lưu lượng tuyến tính là lý tưởng trong nhiều ứng dụng vì nó có thể đáp ứng nhiều lưu lượng khác nhau, cho phép điều chỉnh lưu lượng tốt khi vận hành và mang lại dòng chảy ổn định và có thể dự đoán được trong đường ống.

Đảm bảo Độ chính xác

Việc lựa chọn van điều khiển có kích thước phù hợp là rất quan trọng để đạt được mức độ kiểm soát hệ thống cao nhất đối với khí, chất lỏng hoặc chất lỏng đa pha. Để đảm bảo độ chính xác, hãy xác định các yếu tố sau để chọn kích thước van điều khiển phù hợp:

Loại môi chất

Lưu lượng (đơn vị)

Áp suất đầu vào

Áp suất đầu ra

Phạm vi nhiệt độ

Kích thước ống

Vật liệu ống

Cơ cấu truyền động: Van điều khiển tuyến tính có thể được vận hành bằng tay, bằng khí nén hoặc bằng điện. Việc lựa chọn cơ cấu truyền động phụ thuộc vào các yếu tố như yêu cầu hệ thống, độ chính xác điều khiển và nhu cầu tự động hóa.

Việc lựa chọn và định cỡ van tuyến tính phù hợp là rất quan trọng để đảm bảo hệ thống dòng chảy chất lỏng và khí hoạt động hiệu quả và đáng tin cậy.

Các câu hỏi mà đa số khách hàng hỏi chúng tôi về van điều khiển tuyến tính

Hỏi 1: Loại bộ truyền động van tuyến tính nào phù hợp nhất cho các quy trình đòi hỏi tốc độ?

Trả lời: Bộ truyền động tuyến tính khí nén là lựa chọn tốt nhất cho các ứng dụng đòi hỏi tốc độ.

Hỏi 2: Tôi nên sử dụng bộ truyền động van tuyến tính nào nếu cần kiểm soát chính xác sự điều biến và vị trí van?

Trả lời: Bộ truyền động tuyến tính điện dạng mô-đun là lựa chọn tốt nhất khi cần độ chính xác.

Hỏi 3: Sự khác biệt giữa bộ truyền động van thủy lực và bộ truyền động điện-thủy lực là gì, và loại nào tốt hơn?

Trả lời: Bộ truyền động tuyến tính điện-thủy lực loại bỏ nhu cầu sử dụng bơm rời rạc và có thể giảm độ phức tạp của toàn bộ hệ thống.

Hỏi 4: Ưu và nhược điểm của bộ truyền động tuyến tính so với bộ truyền động quay là gì?

Trả lời: Việc lựa chọn giữa bộ truyền động quay và bộ truyền động tuyến tính phụ thuộc vào loại van bạn đã chọn cho ứng dụng của mình. Van quay có xu hướng cung cấp thời gian chu kỳ nhanh hơn, trong khi van tuyến tính có xu hướng cung cấp khả năng kiểm soát chính xác hơn và thường ít bị hiện tượng búa nước do thời gian chu kỳ chậm hơn.

Hỏi 5: Những loại van nào có thể được sử dụng với bộ truyền động tuyến tính?

Trả lời: Van tuyến tính như van cầu, van bi hoặc van bướm có thể được sử dụng với bộ truyền động tuyến tính.

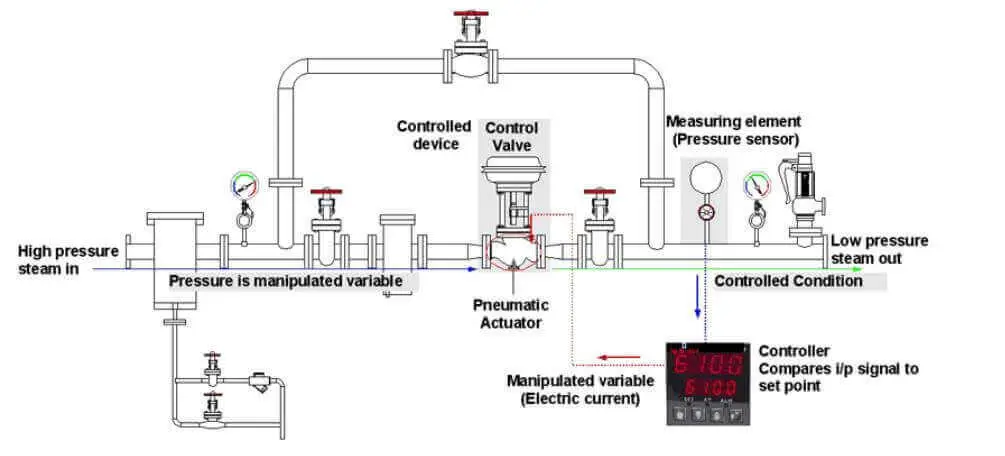

Van Điều Khiển Tuyến Tính Được Lắp Đặt Như Thế Nào

Khi lắp đặt van tuyến tính, chúng ta cần biết chức năng của nó, chẳng hạn như khả năng ngăn dòng chảy ngược, khởi động dòng chảy, dừng dòng chảy, điều chỉnh lưu lượng hay điều chỉnh áp suất. Hầu hết các thông số kỹ thuật sẽ được nhà sản xuất ghi trên thân van, chẳng hạn như loại hệ thống, hướng áp suất vận hành, v.v. Cần nắm rõ đặc tính vận hành của van. Chúng ta cần biết loại kim loại làm nên van và loại đầu nối cuối. Đặc tính vận hành và vật liệu của van có thể ảnh hưởng đến khả năng hoạt động của van. Bằng cách kiểm tra phần kết nối , chúng ta có thể biết van có phù hợp để lắp đặt trong hệ thống hay không.

Việc lắp đặt van tuyến tính nên được thực hiện ở những vị trí dễ tiếp cận và có khoảng không thích hợp để vận hành tốt hơn. Vị trí trục van phải được giữ hướng lên trên bất cứ khi nào có thể. Trục van nằm ngang hoặc thẳng đứng là được, nhưng cần tránh vị trí đảo ngược hoặc trục van hướng xuống dưới. Trước khi lắp đặt, hệ thống cần được kiểm tra để biết áp suất có ở phía sai của đĩa hay không, nếu không có thể làm hỏng van.

Lắp đặt van tuyến tính

Bảo Trì Van Điều Khiển Tuyến Tính

Kiểm tra van tuyến tính định kỳ.

Việc kiểm tra vật lý thường xuyên các van là rất quan trọng; lý tưởng nhất là nên kiểm tra 12 tuần một lần, nhưng việc bảo dưỡng định kỳ phụ thuộc vào hoạt động của cơ cấu. Việc kiểm tra này giúp theo dõi bất kỳ loại rò rỉ nào trong ống, bỏ qua đồng hồ đo áp suất để đảm bảo van hoạt động đúng chức năng. Việc kiểm tra thường xuyên cũng có thể phát hiện bất kỳ dấu hiệu bất thường hoặc không đồng đều nào.

Điều đầu tiên bạn nên làm là xem xét toàn bộ hệ thống, bao gồm cụm van, vòng điều khiển và những gì có trong đường ống.

Thay thế gioăng

Vấn đề gioăng có thể gây rò rỉ và dính. Cụ thể, các vấn đề thường phát sinh tại gioăng đệm

Điều chỉnh bộ truyền động và hiệu chuẩn bộ định vị

Đối với bộ truyền động tuyến tính, điều quan trọng là tất cả các điều chỉnh phải tuân thủ hướng dẫn của nhà sản xuất. Đối với bộ định vị, vấn đề thường nằm ở việc hiệu chuẩn.

Bộ định vị phù hợp cũng có thể kéo dài tuổi thọ van tuyến tính của bạn.

Vệ sinh bộ lọc

Giá Của Van Điều Khiển Tuyến Tính

Van điều khiển tuyến tính có giá bao nhiêu ? Đây là câu hỏi của rất nhiều khách hàng đưa ra cho chúng tôi.

Để có giá chính xác theo từng ứng dụng của bạn. Câc bạn nên liên lạc với Phòng Kinh doanh Công ty Phát Đạt để được cập nhật giá chính xác và nhanh nhất

Mua Van Điều Khiển Tuyến Tính Ở Đâu ?

Khi cần mua van điều khiển tuyến tính. Các bạn có thể xem hàng và mua trực tiếp tại văn phòng Công ty Phát Đạt. Địa chỉ 41F/96/18 Đường Đặng Thùy Trâm, P13, Q Bình Thạnh, HCM.

Các bạn ở xa thì Phát Đạt có thể giao van tuyến tính bằng chành xe, cpn Viettel….

Tại Sao Nên Mua Van Điều Khiển Tuyến Tính Ở Phát Đạt ?

Trước khi gửi báo giá, đội ngũ kỹ thuật Cty Phát Đạt sẽ tư vấn chính xác và đầy đủ về đặc tính kỹ thuật, ứng dụng, cách lắp đặt, cách sử dụng… cho khách hàng.

Phát Đạt cung cấp nhiều dòng van tuyến tính với nhiều loại kích thước, nhiều thương hiệu từ nổi tiếng như ARI-AMATUREN, RTK, SAMSON, BAELZ… đến các thương hiệu từ Châu Á như Hàn Quốc, Trung Quốc. Giúp khách hàng có thể tự ý lựa chọn thương hiệu van tuyến tính phù hợp với ngân sách của mình.

Hàng có sẵn, chế độ bảo hành đầy đủ, dịch vụ chăm sóc khách hàng sau bán hàng cực kỳ tốt, giúp Phát Đạt có tên tuổi trong ngành cung cấp van điều khiển tuyến tính.

Giao van tuyến tính nhanh trên toàn quốc là lợi thế nữa của Phát Đạt.

Hỗ trợ giải đáp thắc mắc về Van Điều Khiển Tuyến Tính chẳng hạn như cách lắp đặt cách cài đặt thông số kỹ thuật…

Các bạn có thể liên lạc 24/7 vào số điện thoại của Công ty Phát Đạt 02835531725
