Thước đo mức nước 2m 4m 6m 8m 10m

Giới thiệu chung về Thước đo mức nước 2m 4m 6m 8m 10m

Để đảm bảo an toàn và lợi nhuận của các hệ thống,điều cần thiết là phải được trang bị các thiết bị cung cấp các phép đo mức đáng tin cậy và chính xác.

Cơ bản của phép đo mức chỉ đơn giản là về xác định vị trí của một bề mặt bên trong bể, lò phản ứng hoặc bình chứa. Chính xác hơn, phép đo mức là xác định khoảng cách tuyến tính theo chiều dọc giữa điểm tham chiếu (thường là đáy của bình chứa) và bề mặt của chất lỏng, đỉnh của chất rắn hoặc giao diện của hai chất lỏng. Kiểm soát chính xác mức chất lỏng trong bể, lò phản ứng hoặc bình chứa là điều quan trọng trong nhiều ứng dụng công nghiệp.

Trong các hệ thống bồn chứa và lò hơi công nghiệp, thước đo mức nước chỉ đảm nhiệm vai trò giám sát mức chất lỏng. Để duy trì mực nước ổn định theo yêu cầu vận hành, hệ thống thường cần kết hợp với van tuyến tính nhằm điều tiết chính xác lưu lượng nước cấp hoặc xả theo tín hiệu điều khiển.
Tham khảo chi tiết: Van tuyến tính – nguyên lý hoạt động, cấu tạo và ứng dụng trong hệ thống công nghiệp.

Đo mức thường được sử dụng để quản lý hàng tồn kho. Để kiểm soát tốt, phép đo chính xác là điều cần thiết và có một số thiết bị và hệ thống để đo mức sản phẩm. Mỗi thiết bị được thiết kế để cung cấp phép đo mức chính xác, mặc dù độ chính xác của phép đo và nguyên tắc hoạt động khác nhau giữa các thiết bị. Tất cả các phép đo mức đều liên quan đến sự tương tác giữa thiết bị, phần tử hoặc hệ thống cảm biến và sản phẩm bên trong bồn chứa.

Phân loại Thước đo mức nước 2m 4m 6m 8m 10m

Trong bài viết này, chúng tôi sẽ trình bày với các bạn 3 loại thước đo mức khác nhau

1. Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính

Sử dụng nguyên lý bình thông nhau. Loại thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính này có mặt hiển thị cơ chia vạch bao gồm các thanh nam châm màu trắng, đỏ. Có thể dễ dàng quan sát từ xa. Kết nối mặt bích vào thành bồn chắc chắn.

2. Thước đo mức nước 5m đến 9m dạng cảm biến hiển thị số điện tử DIT 10, nsx AFRISO

Sử dụng nguyên lý áp suất thủy tĩnh. Loại đo mức nước bồn 5m (có thể nối cable dài để sử dụng cho bồn 9m) dạng cảm biến này hiển thị số điện tử, bao gồm 4 số. Nguồn cấp pin, chế độ từ tắt màn hình để tiết kiệm pin. Cảm biến được thả từ trên bồn xuống chạm đáy bồn. Mặt hiển thị kéo cable xa 5 m. Bên cạnh đo mức nước, loại này còn đo mức dầu trong bồn.

3. Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20, nsx AFRISO

Sử dụng sóng siêu âm đo mức liên tục mức nước trong bồn 10m, chiều cao bồn có thể lên đến 20m. Cảm biến đo mức bồn nước 10m này hiển thị số điện tử, bao gồm 5 số. Nguồn cấp 24VDC, output 4–20 mA/HART, 2-wire. Cảm biến được lắp đặt trên đỉnh bồn nước. Bên cạnh đo mức nước, loại này còn đo mức dầu, mức thực phẩm trong bồn.

Cấu tạo của Thước đo mức nước 2m 4m 6m 8m 10m

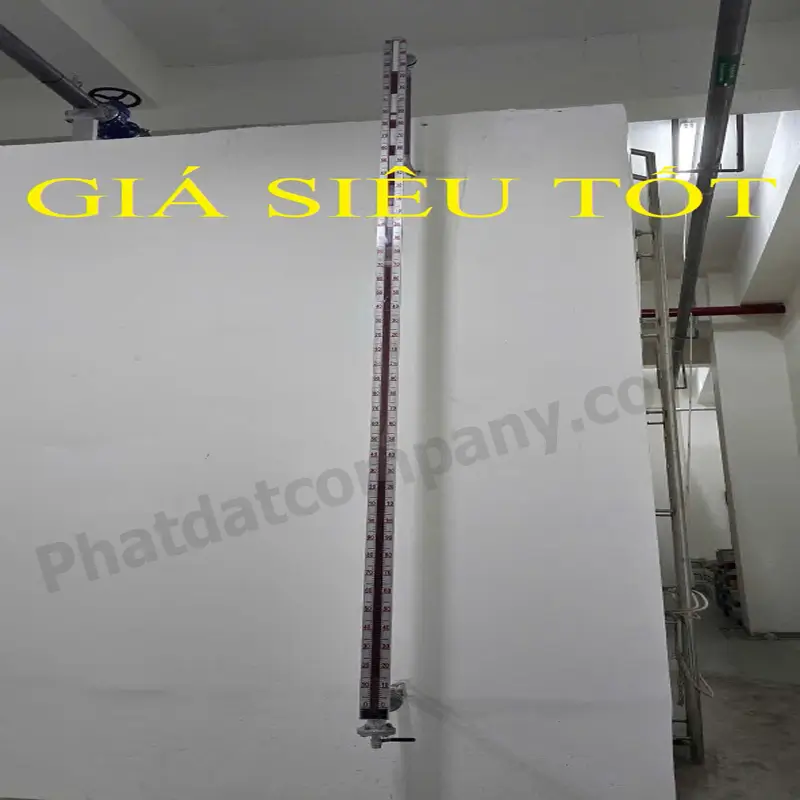

Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính

Cấu tạo của Thước đo mức bao gồm một ống dẫn chính bằng inox, một phao từ, nắp trên, dưới , một mặt hiển thị số cơ chia vạch Cm, một van xả và mặt bích kết nối.

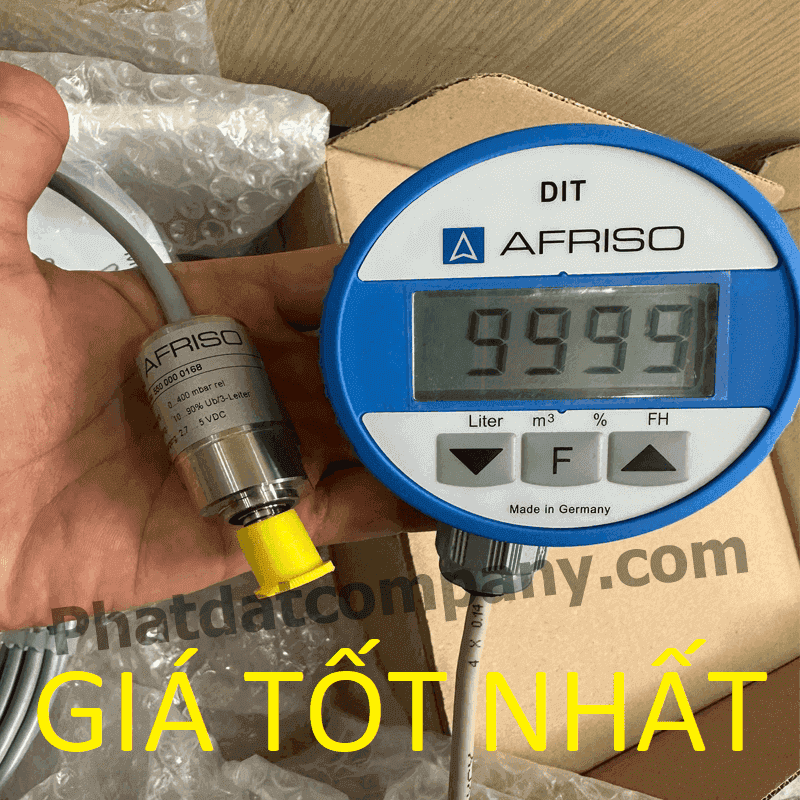

Thước đo mức nước 5m đến 9m dạng cảm biến hiển thị số điện tử DIT 10, nsx AFRISO

Cấu tạo bao gồm cảm biến được thả chìm trong nước. Mặt hiển thị số điên tử 4 số. Cảm biến được kết nối với mặt hiển thị thông qua hộp đấu dây cable kích thước 40x40mm. Nguồn cấp là pin.

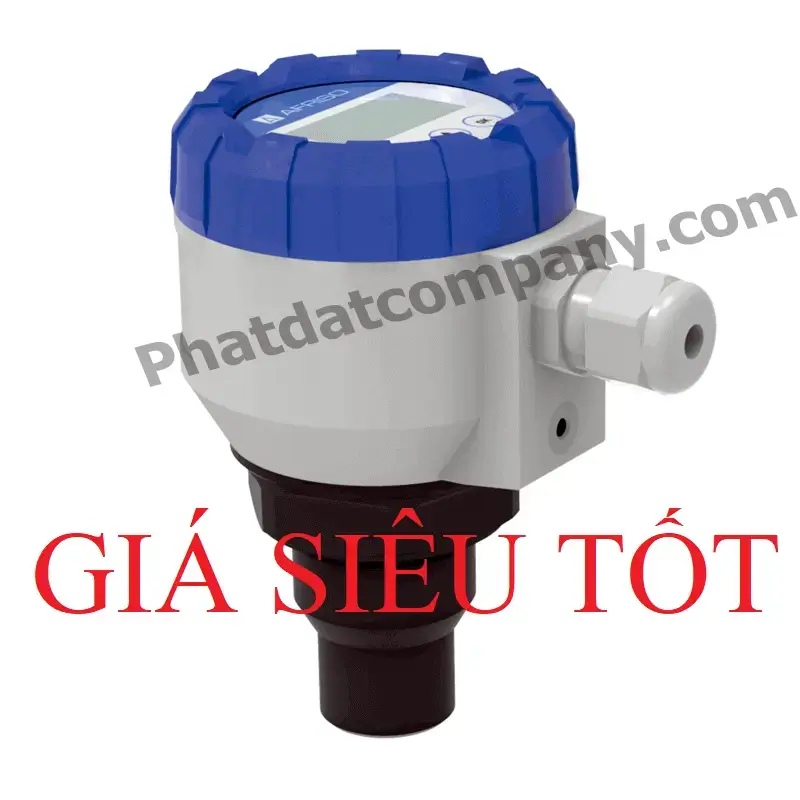

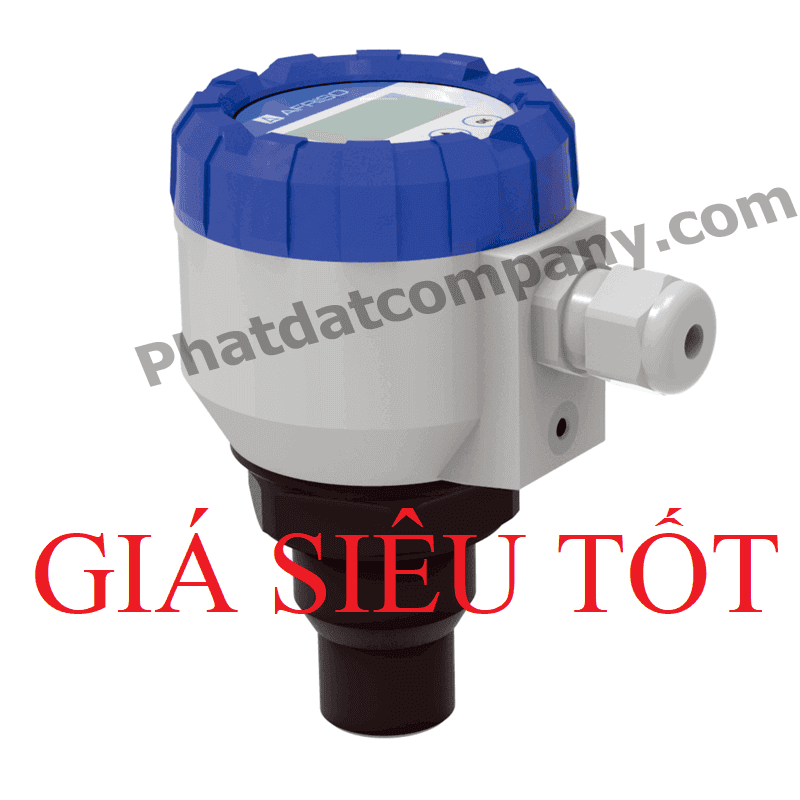

Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20, nsx AFRISO

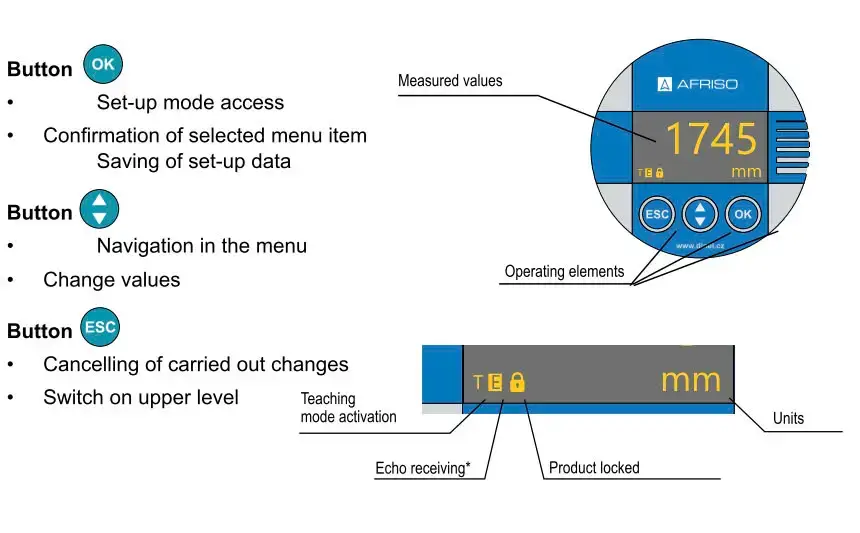

Cấu tạo bao gồm màn hình hiển thị số điện tử 5 số. lắp trực tiếp trên thân cảm biến phát sóng siêu âm. Cảm biến kết nối ren 1 đến 2 ¼’’, lắp trên đỉnh bồn. Nguồn cấp 24VDC.

Nguyên lý hoạt động của Thước đo mức nước 2m 4m 6m 8m 10m

Thước đo mức nước  2m 4m 6m 8m 10m dạng từ tính

Theo nguyên lý lực đẩy, phao di chuyển lên xuống theo sự dâng lên và hạ xuống của mực nước trong ống đo. Nam châm vĩnh cửu trong phao truyền động các cột quay màu đỏ và trắng để quay quay 180° thông qua khớp nối từ. Cột chuyển từ màu trắng sang màu đỏ và chuyển từ màu đỏ sang màu trắng khi nó hạ xuống, do đó thực hiện chỉ báo mức nước trong bồn.

Có thêm tín hiệu out put đầu ra công tắc giới hạn trên và dưới cho các bạn lựa chọn

Lắp bộ điều khiển ở các vị trí giới hạn trên và dưới do người dùng đặt trên ống chính của Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính

Bộ điều khiển có công tắc từ có chức năng tự giữ hoặc công tắc báo động không có chức năng nhớ theo yêu cầu của người dùng. Chuyển động của mực nước khiến công tắc từ hoạt động để thực hiện báo động hoặc kiểm soát giới hạn.

Tín hiệu đầu ra 4- 20mA

Lắp bộ chuyển đổi tín hiệu trên Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính . Bộ chuyển đổi này bao gồm một đơn vị đo và một đơn vị truyền. Nó di chuyển lên xuống qua phao từ, và thông qua khớp nối từ, các phần tử đo trong thanh dẫn hoạt động theo trình tự để có được sự thay đổi tín hiệu điện trở. Được chuyển đổi thành 0～10mA hoặc 4～20mA đầu ra tín hiệu dòng điện chuẩn, sẽ được kết nối với thiết bị hiển thị kỹ thuật số hoặc máy tính để đạt được mục đích truyền và theo dõi từ xa

Thước đo mức nước 5m đến 9m dạng cảm biến hiển thị số điện tử DIT 10, nsx AFRISO

Cảm biến áp suất được lắp nằm ở điểm thấp nhất của bình, bồn và chuyển đổi áp suất thủy tĩnh của dầu/nước thành tín hiệu điện áp.

Tín hiệu điện áp được truyền đến bộ điều khiển thông qua cáp. Hệ thống điện tử của bộ điều khiển tính toán, hiển thị lượng nước/dầu trong bình dựa trên tín hiệu điện áp này.

Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20, nsx AFRISO

Cảm biến báo mức nước/dầu siêu âm UST 20 sử dụng sóng âm để đo mức nước/dầu. Một đầu dò được đặt trong bể và sóng âm được phát ra từ đầu dò. Sóng âm truyền qua dầu và được phản xạ trở lại đầu dò. Thời gian sóng âm truyền qua nước/dầu được sử dụng để đo mức nước/dầu.

Cảm biến báo mức nước/dầu siêu âm rất chính xác và có thể được sử dụng trong nhiều ứng dụng khác nhau. Tuy nhiên, chúng cũng đắt hơn các loại cảm biến mức nước/dầu khác.

Ứng dụng của thước đo mức nước 2m 4m 6m 8m 10m

Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính

Ứng dụng trong ngành nước.

Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính dùng để đo mức nước trong bồn, bể nổi

Ứng dụng trong ngành hàng hải

Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính còn được sử dụng rộng rãi trong ngành hàng hải để đo mức nhiên liệu và các chất lỏng khác trên tàu và giàn khoan ngoài khơi. Cấu trúc chắc chắn của thước đo mức dầu từ tính khiến chúng phù hợp với môi trường biển khắc nghiệt, nơi chúng có thể chịu được nhiệt độ khắc nghiệt, áp suất cao và điều kiện ăn mòn.

Ứng dụng trong ngành thực phẩm và đồ uống

Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính được sử dụng rộng rãi trong ngành thực phẩm và đồ uống để đo mức chất lỏng trong các bể chứa và bình chế biến. Các thước đo này được thiết kế để đáp ứng các yêu cầu vệ sinh và vệ sinh nghiêm ngặt, do đó phù hợp để sử dụng trong các ứng dụng chế biến thực phẩm, sản xuất bia và sữa.

Trong ngành thực phẩm và đồ uống, thước đo mức từ tính được sử dụng để theo dõi mức thành phần, chẳng hạn như sữa, nước trái cây và xi-rô, cũng như các sản phẩm hoàn thiện, chẳng hạn như bia, rượu vang và rượu mạnh. Chúng cũng được sử dụng để đo mức dung dịch vệ sinh và nước thải, đảm bảo tuân thủ các quy định và tiêu chuẩn của ngành.

Ứng dụng trong ngành công nghiệp hóa chất

Các nhà máy chế biến hóa chất và nhà máy lọc dầu dựa vào phép đo mức chính xác và đáng tin cậy để vận hành quy trình an toàn và hiệu quả. Thước đo mức từ được sử dụng rộng rãi trong ngành công nghiệp hóa chất để đo mức axit, kiềm, dung môi và các chất lỏng ăn mòn và nguy hiểm khác trong bể chứa và bình chứa .

Thước đo mức từ được thiết kế để chịu được các điều kiện khắc nghiệt trong các nhà máy chế biến hóa chất, bao gồm nhiệt độ cao, áp suất cao và môi trường hóa chất khắc nghiệt. Chúng được chế tạo bằng vật liệu chống ăn mòn, để đảm bảo độ tin cậy và hiệu suất lâu dài.

Trong ngành công nghiệp hóa chất, thước đo mức từ được sử dụng cho nhiều ứng dụng khác nhau, bao gồm quản lý hàng tồn kho, kiểm soát hệ thống và giám sát an toàn. Chúng cung cấp phép đo mức chính xác và liên tục, cho phép người vận hành theo dõi trạng thái của các bình chứa và bể chứa quan trọng và thực hiện hành động kịp thời và phù hợp khi cần.

Thước đo mức nước 5m đến 9m dạng cảm biến hiển thị số điện tử DIT 10, nsx AFRISO

Bồn chứa hở

Một bồn chứa hở có một lỗ mở, mặc dù chỉ nhỏ, ra môi trường (thông gió). Điều này có nghĩa là áp suất xung quanh (áp suất khí quyển) chiếm ưu thế ở đầu thùng chứa.

Vì áp suất xung quanh cũng ép lên bề mặt chất lỏng, nên chỉ có áp suất do chất lỏng tạo ra là đáng quan tâm. Các cảm biến có bù áp suất xung quanh, mới được sử dụng cho các bồn hở.

Bồn chứa kín

Cân nhắc trước đó giả định rằng bồn chứa không có áp suất, tức là có ít nhất một lỗ nhỏ(thông gió) ra môi trường ở phía trên. Nếu bồn chứa kín, áp suất khí khác với áp suất môi trường sẽ phát triển trong thể tích bồn chứa phía trên chất lỏng, do pha khí, thay đổi nhiệt độ , lên men, thêm khí bảo vệ hoặc làm đầy và làm rỗng, ví dụ bằng cách ép khí. Cái gọi là "áp suất đầu" pHead này phải được đo lường và tính đến về mặt toán học.

Các cảm biến áp suất và phạm vi đo của chúng phải được lựa chọn sao cho không đạt đến giới hạn quá tải và độ nhạy vẫn đủ . Nếu áp suất đầu pHead nhỏ so với áp suất thủy tĩnh pHyd, thì điều này không quan trọng. Tuy nhiên, áp suất đầu  thường cao hơn áp suất thủy tĩnh. Phạm vi đo lớn hơn được lựa chọn sẽ làm giảm độ chính xác đối với tỷ lệ tương đối nhỏ của áp suất thủy tĩnh.

Các cảm biến có độ chính xác đo cao (ví dụ: lỗi đo tối đa 0,1%) và độ ổn định nhiệt độ tuyệt vời (ví dụ: 0,03% / 10 K) có thể giúp ích ở đây.

Ví dụ:

Mực nước tối đa 3 m, áp suất đầu tối đa 3,5 bar. Nên chọn các cảm biến có phạm vi đo 4 bar. Độ lệch đo tối đa bao gồm độ trôi nhiệt độ được cho là 0,5% FS. Vì có hai cảm biến được tính toán, nên độ lệch đo của cả hai cảm biến phải được cộng lại với nhau. Điều này dẫn đến sai số tuyệt đối là 4 bar x 1% = 40 mbar đối với độ lệch đo tối đa của chênh lệch áp suất đã xác định. Dựa trên áp suất thủy tĩnh gần 300 mbar, điều này tương ứng với sai số tương đối là 40 mbar / 300 mbar = 12,5% đối với phép đo mức. Điều này sẽ không được chấp nhận đối với hầu hết các ứng dụng.

Nguyên tắc chung cho sai số tối đa là 3% là giả định rằng áp suất đầu không được lớn hơn gấp đôi giá trị áp suất thủy tĩnh. Trong ví dụ của chúng tôi, trường hợp này sẽ là:

Mực nước tối đa là 3 m, áp suất đầu tối đa là 0,6 bar. Nên chọn các cảm biến có phạm vi đo là 1 bar.

Sai số tuyệt đối: 1 bar x 1% = 10 mbar. Sai số tương đối: 10 mbar / 300 mbar = 3,3%

Đo mức thủy tĩnh có nhiều ứng dụng trong các ngành công nghiệp. Phù hợp để đo nhiều loại chất lỏng, bao gồm nước, dầu, hóa chất, v.v. Các ứng dụng phổ biến bao gồm:

Đo mức bể chứa dầu: dùng để đo mức chất lỏng trong dầu, dầu bôi trơn và các bể chứa khác nhằm kiểm soát nguồn cung cấp dầu và quản lý hàng tồn kho.

Đo mức bể: Dùng để đo mức nước trong giếng, bể chứa và bể chứa nhằm kiểm soát nguồn cung cấp nước, ngăn tràn hoặc duy trì mức nước ổn định.

Đo mức bể chứa hóa chất: dùng để đo mức chất lỏng trong bể chứa hóa chất, lò phản ứng và các thùng chứa khác nhằm kiểm soát quy trình sản xuất và đảm bảo hoạt động an toàn.

Đo mức tích tụ: Xác định chiều cao tích tụ bằng cách đo áp suất tĩnh của tích tụ, dùng để kiểm soát nguồn cung cấp vật liệu và quản lý hàng tồn kho.

Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20, nsx AFRISO

Thước đo mức siêu âm chủ yếu được sử dụng để đo các loại chất lỏng và chất rắn khác nhau. Chẳng hạn như: nhiều loại dầu, nước, bùn nhũ hóa, chất lỏng xà phòng, vữa nhựa đường, vữa bê tông, v.v.

1. Đo mức chất lỏng trong các nhà máy xử lý nước thải:

Thành phần của nước thải phức tạp và ăn mòn, và các vật thể nổi dễ hình thành trên bề mặt chất lỏng. Do đó, cảm biến đo mức chất lỏng phải nhạy và đáng tin cậy. Sóng siêu âm có đặc điểm là khả năng xuyên tín hiệu mạnh và phản hồi nhạy, và là lựa chọn được khuyến nghị để đo mức nước thải.

2. Giám sát mức chất lỏng trong bồn chứa hóa chất:

Các bồn chứa hóa chất có nhiều kích cỡ khác nhau. Thước đo mức siêu âm, model tần số cao, có phạm vi tối đa 20 mét. Toàn bộ hệ thống đầu ra được trang bị giao tiếp 4-20mA + RS485 theo tiêu chuẩn. Chống khuấy, bọt và các vật thể nổi.

3. Giám sát mực nước sông-kênh-hồ chứa:

Thước đo mức nước siêu âm có thể được sử dụng để giám sát sự thay đổi mực nước trong hồ chứa, đập, sông, kênh và các vùng nước khác theo thời gian thực. Khả năng giám sát theo thời gian thực này có thể giúp bộ phận bảo tồn nước hiểu được mực nước kịp thời và dự đoán sự xuất hiện của lũ lụt. Cung cấp hỗ trợ dữ liệu chính xác cho việc lập lịch trình hồ chứa và các quyết định kiểm soát lũ lụt.

Đồng thời, Cảm biến mực nước siêu âm cũng có thể được định cấu hình như một lưu lượng kế kênh hở.

4. Đo mực chất lỏng trong các dây chuyền sản xuất tự động:

Thước đo mức nước siêu âm có thể đo chất lỏng và có thể được định cấu hình như công tắc mực chất lỏng. Trong khi giám sát mực chất lỏng theo thời gian thực, có thể kiểm soát mực chất lỏng cao và thấp. Có thể thay thế các loại kiểm soát mực chất lỏng khác.

5. Đo mức bùn:

Máy đo bùn siêu âm sử dụng các nguyên lý phát hiện sóng siêu âm đáng tin cậy để đạt được khả năng phát hiện độ dày bùn theo thời gian thực. Sử dụng phát xạ siêu âm và phân tích sóng siêu âm của chất rắn lơ lửng trong nước để xác định chiều cao của lớp bùn.

Cung cấp dữ liệu đáng tin cậy để kiểm soát quy trình của các quy trình liên quan. Điều này tối ưu hóa các quy trình kiểm soát quy trình như xả bùn và định lượng. Nó được sử dụng để đo mức bùn trong bể lắng sơ cấp, bể lắng thứ cấp, bể cô đặc, bể lắng nhà máy nước, v.v. trong các nhà máy xử lý nước thải.

6. Đo mức bồn chứa dầu diesel:

Cảm biến mức chất lỏng siêu âm chống cháy nổ có thể được sử dụng trong bồn chứa diesel và các phép đo mức chất lỏng khác yêu cầu mức chống cháy nổ.

Cảm biến đo mức chất lỏng siêu âm chống cháy nổ có thể được sử dụng với mặt hiển thị thể tích để theo dõi và lưu lại giá trị thể tích bồn chứa.

7. Đo mức chất lỏng bình chữa cháy:

Một chỉ báo mức chất lỏng siêu âm di động được phát triển bằng công nghệ cảm biến siêu âm. Nó có thể phát hiện các bình CO2 và chỉ ra mức chất lỏng nhũ tương và chất lỏng lơ lửng.

8. Đo mức vật liệu:

Cảm biến đo mức siêu âm được lắp phía trên silo và bồn chứa chất lỏng và không tiếp xúc trực tiếp với vật liệu. Nó khắc phục được những nhược điểm do các loại máy đo mức chất lỏng (vật liệu) khác tiếp xúc trực tiếp với vật liệu gây ra.

9. Trong lĩnh vực bảo vệ môi trường: Đồng hồ đo mức siêu âm có thể được sử dụng để theo dõi mức chất lỏng trong các nhà máy xử lý nước thải, thiết bị xử lý nước, v.v. Phòng bơm, giếng thu nước, bể phản ứng sinh hóa, bể lắng, v.v.

Điện, khai thác: hồ vữa, hồ bùn than, xử lý nước, v.v.

Trong các doanh nghiệp hóa chất: Thước đo mức siêu âm  dùng để đo chất lỏng có yêu cầu chống ăn mòn và chống cháy nổ, chẳng hạn như axit sunfuric, axit clohydric, v.v.

Các tiêu chí để lựa chọn thước đo mức nước 2m 4m 6m 8m 10m

Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính :

Nhiệt độ hoạt động của nước trong bồn

Áp suất hoạt động của nước trong bồn

Chi tiết thân Thước đo mức từ tính là gì?

Vật liệu chế tạo

Chiều cao mức cần thiết (biến động mức chất lỏng; thường là chiều cao bồn chứa)

Kiểu kết nối với bồn và có van xả cặn ?

Khoảng cách tâm mặt bích trên xuống tâm mặt bích dưới L là bao nhiêu mm ?

Thước đo mức nước 5m đến 9m dạng cảm biến hiển thị số điện tử DIT 10, nsx AFRISO :

Bản chất của chất lỏng (nước, sữa, dầu, hóa chất, v.v.)

Chiều cao bồn (phạm vi đo)

Loại bồn chứa ( hở hoặc kín)

Áp suất bồn chứa

Nhiệt độ nước

Loại kết nối  (mặt bích, ren)

Màn hình hiển thị tại chỗ hay kéo bao xa

Xếp hạng IP

Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20, nsx AFRISO :

Loại chất lỏng

Khi lựa chọn cảm biến mức siêu âm, điều quan trọng là phải xem xét loại chất lỏng được đo. Bọt, sương mù và chất lỏng rất nhớt có thể gây nhiễu tín hiệu siêu âm, gây ra các phép đo sai. Các cảm biến đặc biệt, chẳng hạn như cảm biến có đầu dò tự làm sạch, nên được cân nhắc trong những tình huống như vậy.

Phạm vi đo

Phạm vi đo cần thiết cho ứng dụng của bạn là một cân nhắc quan trọng khác. Có nhiều phạm vi đo có sẵn cho cảm biến mức siêu âm, thường lên đến 20 mét. Để đạt được phép đo mức chính xác và đáng tin cậy, điều quan trọng là phải chọn cảm biến có phạm vi đo phù hợp cho ứng dụng của bạn.

Kích thước và hình dạng của bể/bồn

Kích thước và hình dạng của bể đo hoặc bồn cũng có thể ảnh hưởng đến việc lựa chọn. Một số cảm biến được thiết kế để sử dụng trong các bể có thiết kế phức tạp hoặc để đo nhiều mức khác nhau. Hơn nữa, vị trí lắp đặt cảm biến có thể ảnh hưởng đến việc lựa chọn cảm biến, vì một số cảm biến được chế tạo để lắp đặt trên cùng trong khi những cảm biến khác có thể được lắp đặt từ bên cạnh.

Điều kiện hoạt động

Khi lựa chọn cảm biến mức siêu âm, môi trường hoạt động cũng phải được giải quyết. Nhiệt độ, độ ẩm và mức bụi có thể ảnh hưởng đến hoạt động của cảm biến. Điều quan trọng là phải chọn cảm biến có thể hoạt động trong điều kiện môi trường xung quanh của ứng dụng của bạn.

Tùy chọn tín hiệu Out put đầu ra

Khi chọn cảm biến mức siêu âm, điều quan trọng là phải cân nhắc các lựa chọn đầu ra, một số cảm biến có thể có nhiều lựa chọn đầu ra, bao gồm 4-20mA, RS485 và Modbus.

Chi phí

Khi lựa chọn, giá của Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20 cũng cần được tính đến. Nhiều cảm biến có nhiều khả năng và chức năng khác nhau và giá của chúng có thể thay đổi tùy theo nhu cầu. Điều quan trọng là phải tìm được cảm biến phù hợp với ngân sách của bạn đồng thời cung cấp độ chính xác và độ tin cậy cần thiết để đo mức.

Cách lắp đặt thước đo mức nước 2m 4m 6m 8m 10m

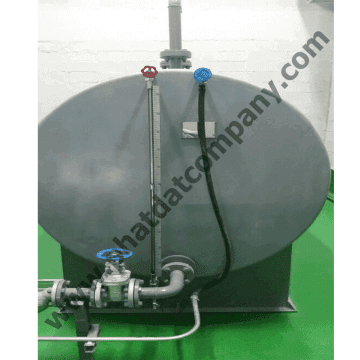

Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính

Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính phải luôn được lắp theo chiều dọc để nguyên lý bình thông nhau hoạt động chính xác.

Không được lắp đặt Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính gần bất kỳ từ trường hoặc yếu tố nào có thể ảnh hưởng đến các thành phần từ tính.

Việc lắp đặt thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính thường đòi hỏi phải sửa đổi bể chứa, điều này có thể tạo ra các hạt cặn, ba dớ. Luôn đảm bảo rằng bể chứa được vệ sinh hoàn toàn trước khi đưa vào vận hành để loại bỏ bất kỳ cặn bẩn nào.

Thước đo mức nước 5m đến 9m dạng cảm biến hiển thị số điện tử DIT 10, nsx AFRISO

Cách lắp đặt Thước đo mức nước/dầu 5m đến 9m dạng cảm biến hiển thị số điện tử DIT 10, nsx AFRISO, câc bạn tham khảo trong link phía dưới

https://phatdatcompany.com/cam-bien-bao-muc-dau-1732589385

Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20, nsx AFRISO

Cách lắp đặt thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20, nsx AFRISO

   Vùng chết ít nhất là 200mm

Không lắp Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20, nsx AFRISO  ở trong hoặc phía trên điểm nạp nước vào bồn.

Trong quá trình chiết rót, trộn và các quá trình khác,bọt có thể xuất hiện trên bề mặt của chất lỏng được đo.

Bọt hấp thụ đáng kể tín hiệu siêu âm có thể gây ra trục trặc cho cảm biến đo mức. Đối với những trường hợp như vậy, cần phải thiết lập chế độ "ĐỘ NHẠY" thành "cao" hoặc liên hệ với nhà sản xuất nếu cần.

Trong trường hợp có lớp bọt mỏng, cũng có thể sử dụng còi định hướng để cải thiện việc thu được tiếng vang phản xạ.

Nếu sản phẩm được kết nối với đường RS-485 như một thiết bị đầu cuối có giao tiếp Modbus,nên lắp đặt điện trở kết thúc 120 Ω. Đặt cần gạt có nhãn 120 Ω sang vị trí BẬT. Điện trở kết thúc không được kết nối với các sản phẩm được kết nối với đường RS-485 như các thiết bị liên tục.

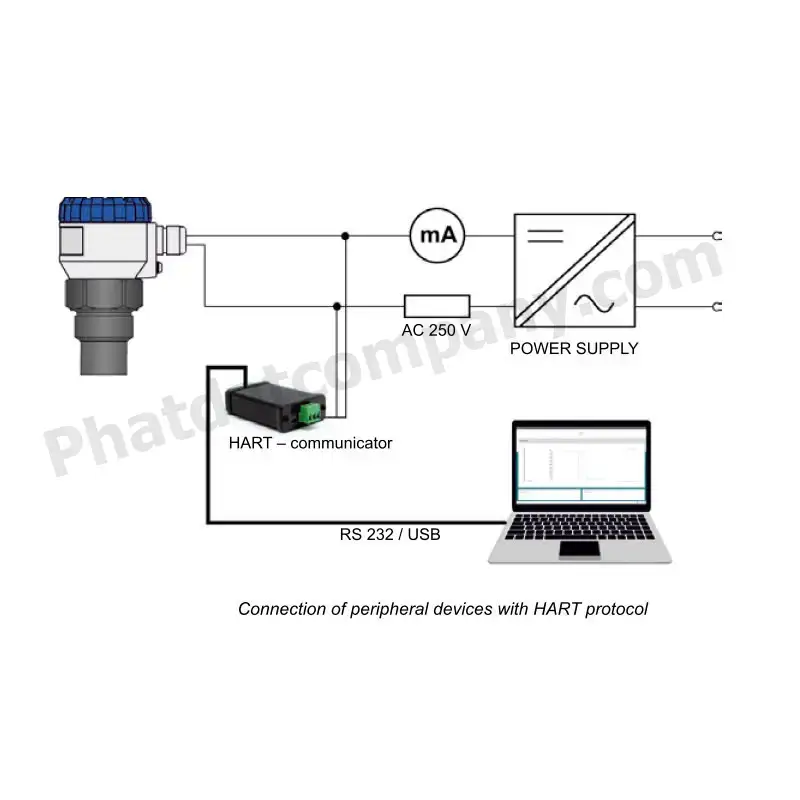

       Kết nối các thiết bị ngoại vi với giao thức HART

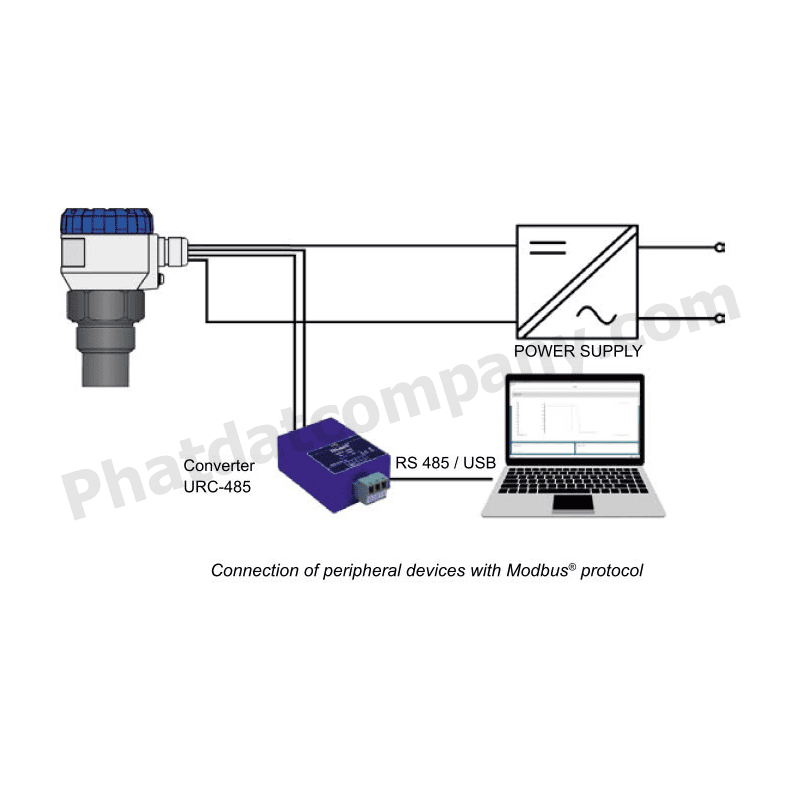

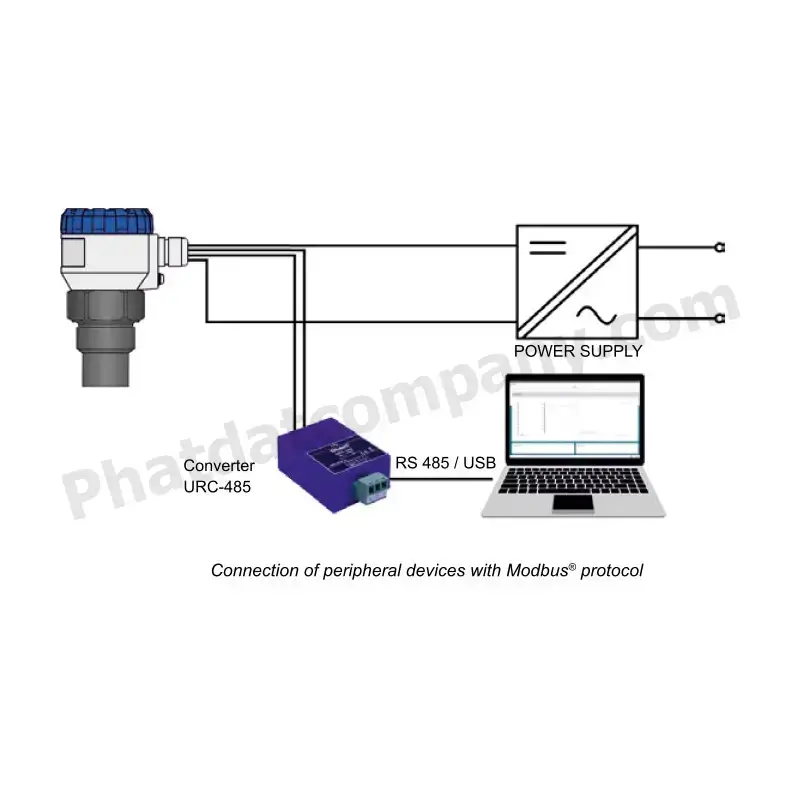

     Kết nối các thiết bị ngoại vi với giao thức Modbus

Những ưu điểm của thước đo mức nước 2m 4m 6m 8m 10m

Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính

Độ chính xác và độ tin cậy cao

Một trong những ưu điểm chính của Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính là độ chính xác và độ tin cậy đặc biệt của chúng. So với các phương pháp đo mức khác, chẳng hạn như kính ngắm hoặc cảm biến siêu âm, thước đo mức từ tính cung cấp độ tin cậy vượt trội trong việc cung cấp các phép đo mức chính xác. Khớp nối từ loại bỏ mọi sự cố cơ học tiềm ẩn, đảm bảo rằng chỉ báo mức di chuyển liền mạch với phao. Độ chính xác cao này rất quan trọng đối với các ngành công nghiệp đòi hỏi phải kiểm soát chính xác mức nước hoặc chất lỏng, chẳng hạn như nhà máy hóa chất hoặc nhà máy lọc dầu.

Độ bền và khả năng chống chịu

Trong môi trường công nghiệp khắc nghiệt, độ bền là yếu tố quan trọng cần cân nhắc đối với bất kỳ thiết bị nào. Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính được thiết kế để chịu được các điều kiện khắc nghiệt, bao gồm nhiệt độ cao, chất ăn mòn và hệ thống áp suất cao. Việc không tiếp xúc trực tiếp với nước/chất lỏng trong đường ống giúp bảo vệ thước đo khỏi bị ăn mòn, khiến thước đo này trở thành lựa chọn phù hợp cho các ngành công nghiệp xử lý môi trường có tính ăn mòn. Ngoài ra, cấu trúc chắc chắn của thước đo mức từ tính, thường sử dụng các vật liệu như thép không gỉ, đảm bảo độ tin cậy lâu dài và khả năng chống hư hỏng vật lý của chúng.

Các tính năng an toàn được cải tiến

An toàn là tối quan trọng trong các môi trường công nghiệp, đặc biệt là khi đo lường và kiểm soát các chất nguy hiểm. Thước đo mức từ tính cung cấp một số tính năng an toàn giúp giảm thiểu các rủi ro tiềm ẩn. Đầu tiên, thiết kế kín loại bỏ các điểm rò rỉ, ngăn nước/chất lỏng trong quá trình thoát ra môi trường xung quanh. Hơn nữa, ống trong suốt chứa chỉ báo cung cấp một lớp ngăn chặn thứ cấp, cho phép người vận hành nhanh chóng phát hiện bất kỳ rò rỉ hoặc tràn chất lỏng nào. Khả năng kiểm tra trực quan bổ sung này tăng cường các giao thức an toàn và giúp ngăn ngừa tai nạn hoặc nguy cơ môi trường.

Dễ dàng lắp đặt và bảo trì

Việc lắp đặt và bảo trì Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính tương đối đơn giản, khiến chúng trở thành lựa chọn tiết kiệm chi phí cho nhiều ứng dụng công nghiệp. Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính có thể dễ dàng lắp trên các bình hoặc bể chứa hiện có, chỉ cần sửa đổi tối thiểu đối với cơ sở hạ tầng. Ngoài ra, do không có bộ phận chuyển động nào bên trong bể chứa, nên nguy cơ hỏng hóc cơ học giảm đáng kể, dẫn đến chi phí bảo trì thấp hơn. Bảo trì định kỳ thường bao gồm việc vệ sinh định kỳ ống thủy tinh hoặc ống trong suốt để đảm bảo khả năng hiển thị rõ ràng của thước đo mức.

Khả năng tương thích với nhiều điều kiện lắp đặt khác nhau

Một ưu điểm khác của thước đo mức từ tính là khả năng tương thích với nhiều điều kiện lắp đặt khác nhau. Chúng có thể xử lý nhiệt độ vận hành cao hoặc thấp, áp suất và môi trường ăn mòn, cho phép chúng được sử dụng trong nhiều bối cảnh công nghiệp khác nhau. Hơn nữa, thước đo mức từ tính có thể được điều chỉnh theo các yêu cầu cụ thể với nhiều vật liệu xây dựng, lớp phủ và kết nối khác nhau. Tính linh hoạt này đảm bảo rằng các thước đo mức từ tính có thể thích ứng với các ngành công nghiệp và quy trình khác nhau, cung cấp các giải pháp đo mức đáng tin cậy trong nhiều ứng dụng khác nhau.

Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính hoạt đông liên tục không cần nguồn điện. Đây là điều cần thiết khi nhà máy bạn có sự cố mất điện xảy ra.

Thước đo mức nước 5m đến 9m dạng cảm biến hiển thị số điện tử DIT 10, nsx AFRISO

Cảm biến đo mức thủy tĩnh sử dụng công nghệ đo lường đã được chứng minh và mang lại một số lợi thế, bao gồm:

Đo lường đáng tin cậy, chính xác

Không nhạy cảm với bọt và độ nhớt

Không phụ thuộc vào hằng số điện môi chất lỏng

Dễ lắp đặt

Hoạt động ngay cả khi có máy khuấy

Tương thích với tất cả các cấu trúc bể chứa bên trong

Phạm vi đo rộng

Ổn định lâu dài

Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20, nsx AFRISO

Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20 có các ưu điểm sau

Đo lường không tiếp xúc, ổn định và đáng tin cậy, không dễ vị ảnh hưởng bởi độ nhớt và mật độ của chất lỏng được đo, dù là nước, dầu , axits, kiềm, muối và chất lỏng nhớt, có thể được đo với độ chính xác cao

Có thể đo liên tục điểm cố định, thuận tiện để cung cấp tín hiệu đo điều khiển từ xa

Cấu trúc đơn giản, dễ đọc, dễ cài đặt , bảo trì

An toàn, sạch sẽ, tuổi thọ lâu dài của cảm biến

Với giao diện truyền thông RS-485, áp dụng phương pháp xử lý tiếng vang đặc biệt, tránh tiếng vang giả một cách hiệu quả

Phạm vi đo lên đến 20m, có thể được lắp đặt cho nhiều ngành công nghiệp khác nhau

Cấp độ chống cháy nổ cao và cấp độ bảo vệ cao IP67

Chi phí bảo trì thấp, làm giúp tiết kiệm chi phí cho nhà máy của bạn

Sản phẩm nhỏ, nhẹ, nhạy, hiệu suất cao. Cài đặt thuận tiện , dễ dàng

Những nhược điểm của thước đo mức nước 2m 4m 6m 8m 10m

Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính

Chi phí

Một trong những nhược điểm đáng kể của Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính là chi phí liên quan đến nó. Công nghệ thước đo mức từ tính có thể tốn kém để mua và lắp đặt, đặc biệt là đối với các doanh nghiệp vừa và nhỏ. Khoản đầu tư ban đầu cho thiết bị, cùng với chi phí lắp đặt và bảo trì, có thể là gánh nặng tài chính đáng kể đối với một số công ty. Hơn nữa, nhu cầu về các chuyên gia lành nghề để lắp đặt và bảo trì hệ thống làm tăng thêm chi phí chung.

Chi phí cao của Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính có thể đóng vai trò là rào cản đối với các doanh nghiệp muốn triển khai công nghệ này, đặc biệt là nếu có các giải pháp thay thế giá cả phải chăng hơn trên thị trường. Tuy nhiên, điều cần thiết là phải cân nhắc đến những lợi ích lâu dài và lợi tức đầu tư mà thước đo mức từ tính có thể mang lại về mặt đo lường chính xác và giảm thời gian chết.

Giới hạn nhiệt độ và áp suất

Một nhược điểm khác của Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính dạng từ tính là giới hạn về nhiệt độ và áp suất. Mặc dù thước đo mức từ phù hợp để đo mức của nhiều loại chất lỏng, bao gồm chất lỏng ăn mòn và nhiệt độ cao, nhưng nó có thể không phù hợp với điều kiện nhiệt độ và áp suất khắc nghiệt.

Trong các ứng dụng nhiệt độ cao khoảng 300 -  400 độ C, tính chất từ ​​của phao có thể bị ảnh hưởng, dẫn đến phép đo không chính xác. Tương tự như vậy, trong môi trường áp suất cao, tính toàn vẹn về mặt cấu trúc của thước đo có thể bị ảnh hưởng, gây ra rủi ro về an toàn và ảnh hưởng đến hiệu suất của hệ thống. Điều quan trọng đối với các doanh nghiệp là đánh giá các yêu cầu về nhiệt độ và áp suất trong hoạt động của mình và xem xét các giải pháp đo mức thay thế nếu thước đo mức từ tính không phù hợp với nhu cầu cụ thể của họ.

Nhiễu từ

Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính dựa trên nguyên lý ghép nối từ giữa phao và chỉ báo bên ngoài, có thể dễ bị nhiễu từ trường bên ngoài. Nhiễu này có thể dẫn đến kết quả đọc không chính xác và làm giảm độ tin cậy chung của hệ thống. Trong môi trường công nghiệp có thiết bị điện từ phổ biến, chẳng hạn như trong các nhà máy thép hoặc nhà máy điện, sự hiện diện của từ trường mạnh có thể làm gián đoạn hiệu suất của thước đo mức từ tính

Để giảm thiểu tác động của nhiễu từ, các doanh nghiệp có thể cần triển khai các biện pháp bổ sung, chẳng hạn như che chắn thước đo hoặc di dời thước đo đến khu vực ít hoạt động về từ tính hơn. Tuy nhiên, các biện pháp này có thể làm tăng tổng chi phí và độ phức tạp của quá trình lắp đặt, khiến Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính kém hấp dẫn hơn đối với các ứng dụng có mức nhiễu từ tính cao.

Bảo trì và độ bền

Mặc dù thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính được biết đến với yêu cầu bảo trì thấp, nhưng nó không miễn nhiễm với sự hao mòn theo thời gian. Phao, tiếp xúc liên tục với chất lỏng được đo, có thể bị ăn mòn và xuống cấp, đặc biệt là trong môi trường hóa chất khắc nghiệt. Ngoài ra, các bộ phận chuyển động của hệ thống, chẳng hạn như chỉ báo từ tính và phao, có thể bị mài mòn cơ học, dẫn đến khả năng trục trặc và không chính xác trong các phép đo.

Bảo trì và kiểm tra thường xuyên là điều cần thiết để đảm bảo độ tin cậy và độ chính xác liên tục của thước đo mức từ tính. Tuy nhiên, nhu cầu bảo trì có thể ảnh hưởng đến hiệu quả hoạt động chung, vì thước đo có thể cần phải tháo ra để bảo dưỡng. Thời gian ngừng hoạt động này có thể dẫn đến tổn thất sản xuất và tăng chi phí vận hành, khiến nó trở thành một nhược điểm đáng kể đối với các doanh nghiệp hoạt động liên tục.

Khả năng hiển thị và khả năng đọc

Một trong những hạn chế của thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính là khả năng hiển thị và khả năng đọc, đặc biệt là trong một số điều kiện vận hành nhất định. Trong các ứng dụng mà chất lỏng được đo bị cản trở về mặt thị giác, chẳng hạn như trong các bồn chứa hoặc bình chứa mờ đục có vật cản bên trong, thước đo mức từ có thể không cung cấp các phép đo rõ ràng và chính xác. Chỉ báo từ, dựa trên chuyển động của phao, có thể không dễ dàng nhìn thấy từ xa hoặc trong điều kiện thiếu sáng, khiến người vận hành khó theo dõi mức chất lỏng.

Việc thiếu khả năng hiển thị và khả năng đọc có thể gây ra những thách thức trong vận hành, vì có thể cần thêm ánh sáng hoặc phương tiện hỗ trợ trực quan để tạo điều kiện thuận lợi cho việc đọc thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính. Trong một số trường hợp, các bạn có thể cần cân nhắc các công nghệ đo mức thay thế mang lại khả năng hiển thị và khả năng đọc tốt hơn trong môi trường vận hành cụ thể của bạn.

Thước đo mức nước 5m đến 9m dạng cảm biến hiển thị số điện tử DIT 10, nsx AFRISO

Không phù hợp với vật liệu rời

Đo lường chính xác đòi hỏi vật liệu có mật độ không đổi hoặc đo mật độ liên tục của vật liệu

Mật độ của vật liệu đo phải đồng đều. Sự thay đổi mật độ ảnh hưởng đến phép đo. Vì vậy, nó không phù hợp với vật liệu có mật độ thay đổi.

Chỉ giới hạn ở các kích thước bể chứa cụ thể, Thước đo mức nước 5m đến 9m dạng cảm biến hiển thị số điện tử DIT 10, nsx AFRISO không phù hợp để sử dụng trong các bể chứa hoặc bình chứa có kích thước rất nhỏ. Chúng hoạt động tốt nhất trong các bể chứa hoặc bình chứa lớn.

Không phù hợp với chất lỏng có độ nhớt. Thước đo mức nước 5m đến 9m dạng cảm biến hiển thị số điện tử DIT 10, nsx AFRISO không được khuyến nghị để đo các chất lỏng có độ nhớt cao như mật mía. Vì các chất lỏng này có xu hướng dính hoặc bám vào cảm biến nên có thể gây ra lỗi đo lường.

Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20, nsx AFRISO

Không phù hợp để sử dụng với mọi môi trường chất lỏng

Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20, nsx AFRISO hoạt động bằng cách phát ra các xung âm thanh siêu âm, sau đó phản xạ trở lại bộ phận cảm biến để xác định vị trí của đường chất lỏng trong bể hoặc bình chứa. Tuy nhiên, với một số môi trường chất lỏng, các sóng siêu âm này bị hấp thụ thay vì phản xạ. Nếu bạn đang nghĩ đến việc sử dụng cảm biến mức siêu âm, hãy đảm bảo rằng môi trường chất lỏng của bạn phản xạ âm thanh siêu âm thay vì hấp thụ nó.

Có thể không hoạt động với chất lỏng bị khuấy

Chất lỏng bị khuấy, chất lỏng hỗn loạn, tạo bọt, va đập và các hoạt động khác có thể cản trở hiệu suất của cảm biến siêu âm. Do đó, trong các ứng dụng mà chất lỏng thường bị khuấy, cảm biến siêu âm có thể là lựa chọn kém. Tuy nhiên, điều này không nhất thiết phải xảy ra: việc tích hợp cái gọi là ống tĩnh có thể cho phép sử dụng cảm biến siêu âm với một số chất lỏng bị khuấy.

Không lắp bên hông hoặc bên dưới

Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm hoạt động bằng cách phát ra sóng âm trực tiếp trên bề mặt chất lỏng nên cần phải lắp trên cùng. Điều này có nghĩa là các ứng dụng hoặc cơ sở yêu cầu cảm biến gắn dưới đáy hoặc bên hông không phù hợp với Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm .

Các lựa chọn thay thế cho Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20, nsx AFRISO

Nếu bất kỳ nhược điểm nào trong số này là rào cản đối với ứng dụng của bạn, vẫn còn rất nhiều lựa chọn thay thế.

Cảm biến áp suất lắp chìm trong bồn

Giống như cảm biến siêu âm, cảm biến áp suất chìm cung cấp phép đo mức chất lỏng liên tục bằng cách đo áp suất thủy tĩnh từ đáy bể hoặc bồn.

Cảm biến mức chất lỏng quang học

Đối với phát hiện mức điểm mà không có bộ phận chuyển động, cảm biến mức quang học là lý tưởng. Chúng sử dụng chùm tia hồng ngoại khúc xạ để phát hiện sự có mặt hoặc không có chất lỏng đang được đo.

Công tắc phao

Đối với nhiều ứng dụng, công tắc phao truyền thống là lựa chọn tuyệt vời.

Các lỗi thường gặp khi bạn sử dụng thước đo mức nước 2m 4m 6m 8m 10m

Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính

Lỗi 1. Chỉ báo mức nước dạng phao không bình thường

Đây là lỗi rất thường gặp của Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính. Thường có biểu hiện sau:

Hiện tượng . Chỉ báo hiển thị của Thước đo mức nước dạng từ tính bị thấp

Khắc phục sự cố: Lỗi này của Thước đo mức phao có thể do phao rơi ra, thanh truyền phao bị gãy. Lúc này cần thay thế liên kết phao.

Lỗi 2. Nhiễu do từ trường

Nếu Thước đo mức nước dạng từ tính có vẻ trục trặc, theo phân tích về nguyên lý hoạt động của thước đo mức phao, thì chủ yếu là do nhiễu từ trường. Do phao và thanh dẫn của thước đo mức phao chứa các vật thể từ tính, nếu chúng bị các từ trường khác trong môi trường xung quanh ảnh hưởng, điều này sẽ ảnh hưởng đến hoạt động bình thường của thiết bị và thậm chí dẫn đến hiện tượng mất từ ​​tính của các thành phần của thiết bị.

Khắc phục sự cố: Bạn có thể kiểm tra xem có từ trường mạnh xung quanh thiết bị và bình chứa kịp thời không và xác nhận rằng không có tạp chất từ ​​tính trong nước được đo.

Lỗi 3. Phao của Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính bị kẹt

Phao bị kẹt, thường là do nước cần kiểm tra có chứa tạp chất và bụi bẩn. Theo thời gian, thanh dẫn sẽ dần bị bẩn. Nếu phao bị kẹt, nam châm hiển thị sẽ không hoạt động

Khắc phục sự cố: Nếu phao bị kẹt, các bạn nên kiểm tra trạng thái của phao kịp thời, kiểm tra xem có cặn ngưng tụ trên bề mặt của thanh dẫn không và vệ sinh càng sớm càng tốt. Đặc biệt đối với nước được đo có chứa tạp chất, các bạn nên vệ sinh ống dẫn phao của thiết bị thường xuyên.

Thước đo mức nước 5m đến 9m dạng cảm biến hiển thị số điện tử DIT 10, nsx AFRISO

Bất kỳ trục trặc nào không thể khắc phục bằng các biện pháp được mô tả trong phần này chỉ có thể được nhà sản xuất AFRISO sửa chữa.

Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20, nsx AFRISO

Loại thứ nhất: vào vùng chết

Hiện tượng sự cố: xuất hiện dữ liệu toàn thang đo hoặc dữ liệu tùy ý.

Nguyên nhân hỏng hóc: Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm có vùng mù, thường trong phạm vi 10 mét là 0,2  mét. Sau khi vào vùng mù, siêu âm sẽ hiển thị các giá trị tùy ý và không thể hoạt động bình thường.

Khắc phục sự cố : Khi lắp đặt, hãy cân nhắc đến chiều cao của vùng mù. Sau khi lắp đặt, khoảng cách giữa đầu dò và mực nước cao nhất phải lớn hơn vùng mù.

Loại thứ hai: có sự khuấy trộn trong thùng chứa tại chỗ và chất lỏng dao động mạnh, ảnh hưởng đến phép đo của đồng hồ đo mực nước siêu âm.

Hiện tượng sự cố: Không có tín hiệu hoặc dữ liệu dao động mạnh.

Nguyên nhân hỏng hóc: Đồng hồ đo mực nước siêu âm cho biết đo khoảng cách vài mét, tất cả đều ám chỉ bề mặt nước tĩnh lặng. Ví dụ, một máy đo mức siêu âm có phạm vi 5 mét thường có nghĩa là khoảng cách tối đa để đo bề mặt nước tĩnh là 5 mét, nhưng nhà máy thực tế sẽ đạt 6 mét. Trong trường hợp khuấy trong thùng chứa, bề mặt nước không tĩnh và tín hiệu phản xạ sẽ giảm xuống còn một nửa tín hiệu bình thường.

Khắc phục sự cố: Chọn Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm có phạm vi lớn hơn, nếu phạm vi thực tế là 5 mét, thì hãy sử dụng thước đo mức siêu âm 10m hoặc 15m để đo. Nếu bạn không thay đổi thước đo mức siêu âm và chất lỏng trong bể không nhớt, bạn cũng có thể lắp ống sóng tĩnh. Đặt đầu dò thước đo mức siêu âm vào ống sóng tĩnh để đo chiều cao của thước đo mức, vì mức chất lỏng trong ống sóng tĩnh về cơ bản là ổn định. . Nên thay đổi máy đo mức siêu âm hai dây thành hệ thống bốn dây.

Loại thứ ba: bọt trên bề mặt chất nước.

Hiện tượng sự cố: Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm tiếp tục tìm kiếm hoặc hiển thị trạng thái "sóng mất".

Nguyên nhân gây ra lỗi: bọt rõ ràng sẽ hấp thụ sóng siêu âm, khiến tín hiệu phản xạ rất yếu. Do đó, khi hơn 40-50% bề mặt chất lỏng được phủ bọt, phần lớn tín hiệu do đồng hồ đo mức siêu âm phát ra sẽ bị hấp thụ, khiến đồng hồ đo mức siêu âm không nhận được tín hiệu phản xạ. Điều này không liên quan gì đến độ dày của bọt, chủ yếu liên quan đến diện tích được bọt bao phủ.

Khắc phục sự cố: lắp ống sóng tĩnh, đặt đầu dò đo mức siêu âm vào ống sóng tĩnh để đo chiều cao của thước đo mức, vì bọt trong ống sóng tĩnh sẽ giảm đi rất nhiều. Hoặc thay thế bằng thước đo mức radar để đo. Thước đo mức radar có thể xuyên qua các bong bóng trong phạm vi 5 cm.

Thứ tư: Có nhiễu điện từ tại chỗ.

Hiện tượng sự cố: Dữ liệu của Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm dao động không đều hoặc đơn giản là không hiển thị tín hiệu.

Nguyên nhân: Có nhiều động cơ, bộ biến tần và hàn điện trong lĩnh vực công nghiệp, điều này sẽ ảnh hưởng đến phép đo của đồng hồ đo mức siêu âm. Nhiễu điện từ có thể vượt quá tín hiệu phản hồi mà đầu dò nhận được.

Khắc phục sự cố : Thước đo mức nước dạng siêu âm phải được nối đất đáng tin cậy. Sau khi nối đất, một số nhiễu trên bảng mạch sẽ chạy qua dây nối đất. Và mặt đất này phải được nối đất riêng, không thể chia sẻ cùng một mặt đất với các thiết bị khác. Nguồn điện không thể là cùng một nguồn điện với bộ biến tần và động cơ, và không thể lấy trực tiếp từ nguồn điện của hệ thống điện. Vị trí lắp đặt phải cách xa bộ biến tần, động cơ tần số thay đổi và thiết bị điện công suất lớn. Nếu không thể cách xa, phải lắp hộp dụng cụ bằng kim loại bên ngoài thước đo mức để cách ly và che chắn, đồng thời hộp dụng cụ này cũng phải được nối đất.

Thứ năm: Nhiệt độ cao trong bể bơi hoặc bồn chứa tại chỗ ảnh hưởng đến phép đo của Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm

Hiện tượng sự cố: Có thể đo khi mặt nước gần đầu dò, nhưng không thể đo khi mặt nước xa đầu dò. Khi nhiệt độ nước thấp, đồng hồ đo mức siêu âm đo bình thường, nhưng đồng hồ đo mức siêu âm không thể đo khi nhiệt độ nước cao.

Nguyên nhân gây ra lỗi: môi trường lỏng thường không tạo ra hơi nước hoặc sương mù khi nhiệt độ dưới 30-40℃. Khi nhiệt độ vượt quá nhiệt độ này, rất dễ tạo ra hơi nước hoặc sương mù. Sóng siêu âm do đông hồ đo mức siêu âm phát ra sẽ suy yếu một lần qua hơi nước trong quá trình truyền và phản xạ từ bề mặt chất lỏng. Khi nó quay trở lại, nó phải được suy yếu một lần nữa, khiến tín hiệu siêu âm trở lại đầu dò rất yếu, do đó không thể đo được. Hơn nữa, trong môi trường này, đầu dò máy đo mức siêu âm dễ bị các giọt nước, sẽ cản trở việc truyền và thu sóng siêu âm.

Khắc phục sự cố : Để tăng phạm vi, chiều cao thực tế của bể là 3 mét và nên chọn thước đo mức siêu âm 6-9 mét. Nó có thể làm giảm hoặc làm suy yếu ảnh hưởng của hơi nước hoặc sương mù đến phép đo. Đầu dò nên được làm bằng polytetrafluoroethylene hoặc PVDF và được chế tạo thành loại kín vật lý, để các giọt nước không dễ ngưng tụ trên bề mặt phát ra của đầu dò như vậy. Thường thi trên bề mặt đầu cảm biến phát sóng siêu âm của các vật liệu khác, các giọt nước dễ ngưng tụ hơn.

Giá của Thước đo mức nước 2m 4m 6m 8m 10m khoảng bao nhiêu

Thước đo mức nước 2m 4m 6m 8m 10m dạng từ tính

DN20 – L 500mm  giá khoảng từ 8.500.000 – 17.000.000 đ/c

DN20 – L 700mm  giá khoảng từ 9.000.000 – 19.000.000 đ/c

DN20 – L 1000mm  giá khoảng từ 9.300.000 – 25.000.000 đ/c

DN20 – L 1200mm  giá khoảng từ 9.500.000 – 27.000.000 đ/c

DN20 – L 1500mm  giá khoảng từ 10.000.000 – 28.000.000 đ/c

DN20 – L 1800mm  giá khoảng từ 12.000.000 – 29.000.000 đ/c

DN20 – L 10,000mm  giá khoảng từ 14.000.000 – 49.000.000 đ/c

Thước đo mức nước 5m đến 9m dạng cảm biến hiển thị số điện tử DIT 10, nsx AFRISO

DIT 10 giá khoảng từ 6.500.000 – 14.000.000 đ/c. Có thể nối cable dài thêm để sử dụng cho bồn nước cao 9m.

Thước đo mức nước 2m 4m 6m 8m 10m dạng siêu âm UST 20, nsx AFRISO

UST 20  giá khoảng từ 9.000.000 – 50.000.000 đ/c

Giá có thể thay đổi theo từng thời điểm. Câc bạn nên liên lạc với Phòng Kinh doanh Công ty Phát Đạt để được cập nhật giá chính xác và nhanh nhất

Mua Thước đo mức nước 2m 4m 6m 8m 10m ở đâu ?

Các bạn có thể xem hàng và mua trực tiếp tại văn phòng Công ty Phát Đạt. Địa chỉ 41F/96/18 Đường Đặng Thùy Trâm, P13, Q Bình Thạnh, HCM.

Các bạn ở xa thì Phát Đạt có thể giao thước đo mức nước bồn 10m bằng chành xe, cpn Viettel.

Hỗ trợ giải đáp thắc mắc về cách lắp đặt, cách cài đặt thông số kỹ thuật của Thước đo mức nước 2m 4m 6m 8m 10m

Các bạn có thể liên lạc 24/7 vào số điện thoại 0989286139 Mr Đỉnh
