Cách Chọn Đồng Hồ Nước Điện Từ Cho Nhà Máy Công Nghiệp

Khi lựa chọn đồng hồ nước điện từ cho nhà máy, nhiều doanh nghiệp thường bắt đầu bằng câu hỏi: “Đường ống DN bao nhiêu thì mua đồng hồ DN tương ứng?”.

Đây là cách chọn chưa đủ.

Để lựa chọn đúng đồng hồ đo lưu lượng nước điện từ, bộ phận kỹ thuật cần xem đồng thời đường kính đường ống, lưu lượng thực tế, vận tốc dòng chảy, loại nước, nhiệt độ, áp suất, điều kiện lắp đặt và tín hiệu cần đưa về PLC/SCADA.

Một đồng hồ có DN lớn hơn cần thiết có thể làm tăng chi phí đầu tư mà không mang lại lợi ích tương ứng. Ngược lại, chọn thiết bị quá nhỏ hoặc không phù hợp với lưu lượng thực tế có thể làm giảm khả năng đo ổn định.

Bài viết này hướng dẫn cách lựa chọn đồng hồ nước điện từ cho nhà máy công nghiệp theo góc nhìn kỹ thuật, tập trung vào việc chọn đúng cấu hình ngay từ bước RFQ.

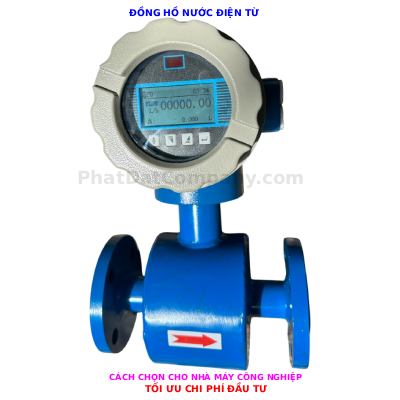

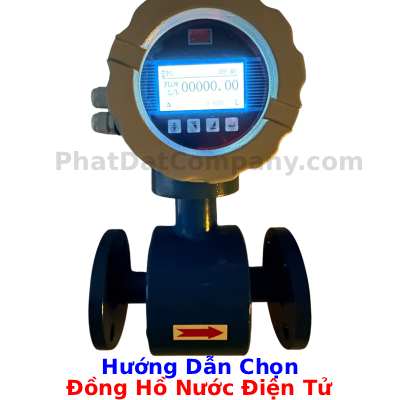

Cách chọn đồng hồ nước điện từ cho nhà máy công nghiệp theo DN, lưu lượng và điều kiện lắp đặt để tối ưu chi phí.

Để xem thêm các dòng đồng hồ đo lưu lượng nước điện tử dùng cho hệ thống nước công nghiệp, có thể tham khảo trang sản phẩm của Phát Đạt Company.

1. Đồng hồ nước điện từ là gì?

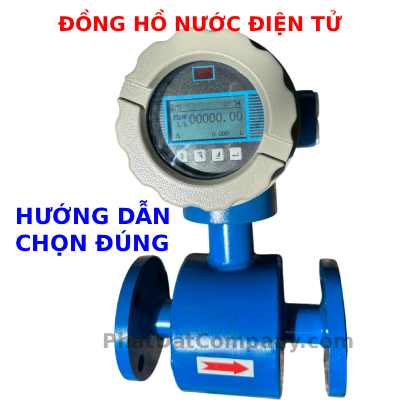

Đồng hồ nước điện từ hay đồng hồ đo lưu lượng nước điện từ hoạt động dựa trên nguyên lý cảm ứng điện từ.

Khi chất lỏng có độ dẫn điện đi qua từ trường của cảm biến, điện áp cảm ứng được tạo ra và tỷ lệ với vận tốc dòng chảy. Bộ chuyển đổi xử lý tín hiệu này để tính lưu lượng.

Đối với các ứng dụng nước công nghiệp, ưu điểm quan trọng của phương pháp đo điện từ là không sử dụng bộ phận cơ khí quay nằm trong dòng chảy.

Vì vậy, đồng hồ điện từ thường được sử dụng trong:

• Nước cấp nhà máy.
• Nước sản xuất.
• Nước làm mát.
• Nước tuần hoàn.
• Nước xử lý.
• Nước công nghiệp có độ dẫn điện phù hợp.
• Một số ứng dụng nước thải khi cấu hình được lựa chọn đúng.

Ví dụ, Siemens mô tả MAG 5100 W là cảm biến đo điện từ dành cho các ứng dụng nước và nước thải, với dải kích thước rất rộng tùy cấu hình.

Lưu ý kỹ thuật: “đồng hồ nước điện tử” là cách gọi phổ biến trên thị trường, nhưng thuật ngữ kỹ thuật chính xác của electromagnetic flowmeter là đồng hồ đo lưu lượng điện từ.

2. Muốn giảm chi phí, không nên chọn đồng hồ chỉ theo DN đường ống

Đây là nguyên tắc quan trọng nhất.

Ví dụ:

Đường ống DN100 không có nghĩa bắt buộc phải chọn đồng hồ DN100 trong mọi trường hợp.

Cần biết:

• Lưu lượng nhỏ nhất Qmin.
• Lưu lượng bình thường Qnormal.
• Lưu lượng lớn nhất Qmax.
• Vận tốc dòng chảy.
• Chế độ vận hành.
• Độ dẫn điện của nước.
• Điều kiện lắp đặt.

Công thức cơ bản

Lưu lượng có quan hệ với diện tích tiết diện và vận tốc:

Q = A × v

Trong đó:

• Q: lưu lượng.
• A: diện tích tiết diện ống.
• v: vận tốc dòng chảy.

Do đó, cùng một đường ống DN100 nhưng hai nhà máy có thể có lưu lượng hoàn toàn khác nhau.

Kinh nghiệm khi lập RFQ

Thay vì chỉ gửi:

“Cần đồng hồ DN100.”

Nên gửi:

Pipe size: DN100
Normal flow: ... m³/h
Minimum flow: ... m³/h
Maximum flow: ... m³/h
Medium: Industrial water
Temperature: ... °C
Pressure: ... bar
Output: 4–20 mA + RS485 Modbus RTU

Nhà sản xuất có đủ dữ liệu để tư vấn cấu hình chính xác hơn.

Sau khi xác định được DN và cấu hình cần thiết, có thể tham khảo thêm giá đồng hồ nước điện tử theo từng kích thước và cấu hình.

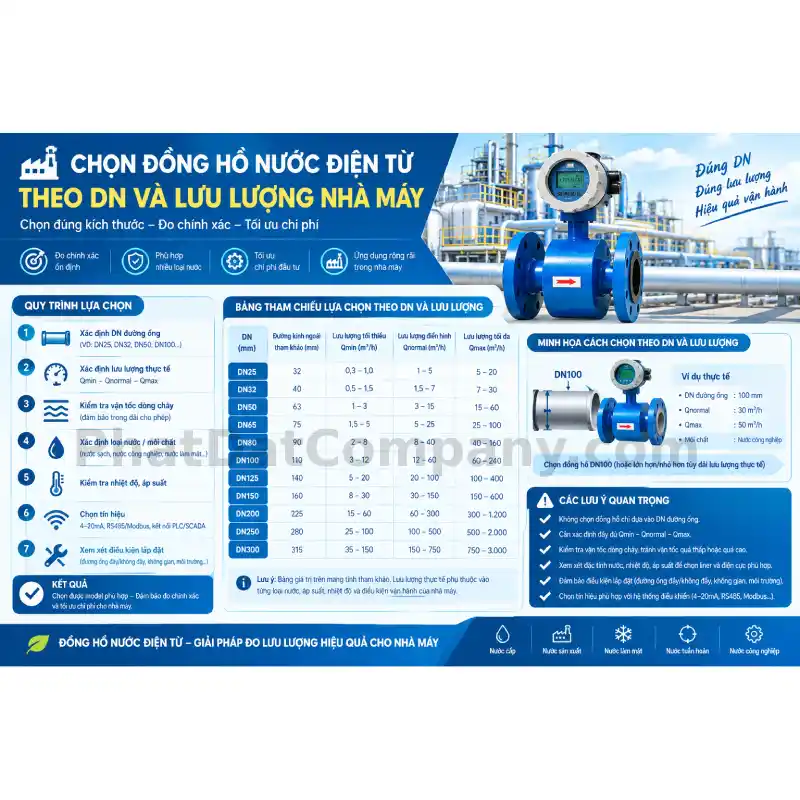

DN đường ống cần được xem đồng thời với lưu lượng Qmin, Qnormal và Qmax khi lựa chọn đồng hồ nước điện từ.

3. Bước 1 – Xác định DN đường ống

Đầu tiên cần xác định:

DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300...

Nhưng DN chỉ là điểm bắt đầu, không phải toàn bộ tiêu chí lựa chọn.

Ví dụ

Nhà máy có:

• Đường ống: DN100
• Nước công nghiệp
• Qnormal: 30 m³/h
• Qmax: 50 m³/h

Trong trường hợp này, kỹ sư không nên chỉ hỏi:

“Đồng hồ DN100 giá bao nhiêu?”

Mà nên yêu cầu nhà sản xuất kiểm tra lại dải lưu lượng và vận tốc đo phù hợp.

Điều này giúp tránh mua thiết bị có kích thước không phù hợp với chế độ vận hành thực tế.

4. Bước 2 – Xác định Qmin, Qnormal và Qmax

Đây là bước rất quan trọng để tối ưu chi phí đồng hồ nước điện từ.

Nên thu thập ba giá trị:

Tại sao Qnormal quan trọng?

Nếu nhà máy thường xuyên vận hành ở lưu lượng thấp nhưng chọn một cảm biến quá lớn, vận tốc dòng chảy qua cảm biến có thể thấp hơn mức vận hành mong muốn của cấu hình đó.

Ngược lại, nếu chọn quá nhỏ trong khi Qmax cao, hệ thống có thể không đáp ứng điều kiện vận hành.

Vì vậy, đường kính tối ưu phải được xem cùng với dải lưu lượng, không nên tách riêng hai thông số này.

5. Bước 3 – Kiểm tra vận tốc dòng chảy

Một trong những cách kỹ thuật để kiểm tra lựa chọn là tính vận tốc.

Công thức:

v = Q / A

Ví dụ, nếu biết:

• DN100
• Q = 30 m³/h

có thể quy đổi lưu lượng về m³/s rồi tính diện tích tiết diện ống để kiểm tra vận tốc.

Vì sao phải kiểm tra vận tốc?

Vì cùng một DN:

• Lưu lượng thấp → vận tốc thấp.
• Lưu lượng cao → vận tốc cao.

Do đó, chỉ nhìn DN mà bỏ qua Q có thể dẫn đến lựa chọn chưa tối ưu.

6. Bước 4 – Xác định loại nước trong nhà máy

Không phải mọi loại nước đều có đặc tính giống nhau.

Cần xác định:

• Nước sạch.
• Nước cấp.
• Nước công nghiệp.
• Nước làm mát.
• Nước tuần hoàn.
• Nước xử lý.
• Nước có hóa chất.
• Nước có chất rắn hoặc cặn.
• Nước có nhiệt độ cao.

Đối với đồng hồ đo lưu lượng điện từ, cần đặc biệt quan tâm đến độ dẫn điện của môi chất và vật liệu tiếp xúc với môi chất.

Nếu nước có hóa chất hoặc tính ăn mòn, việc lựa chọn liner và điện cực càng quan trọng.

7. Bước 5 – Chọn liner và điện cực

Hai bộ phận này thường bị bỏ qua khi khách hàng chỉ quan tâm đến giá.

Liner

Liner là lớp lót bên trong ống đo.

Việc lựa chọn phụ thuộc vào:

• Nhiệt độ môi chất.
• Tính chất hóa học.
• Áp suất.
• Ứng dụng.
• Vật liệu phù hợp với môi chất.

Điện cực

Điện cực tiếp xúc với môi chất và nhận tín hiệu đo.

Khi nước có tính ăn mòn hoặc thành phần hóa học đặc biệt, cần kiểm tra vật liệu điện cực theo đúng datasheet của nhà sản xuất.

Không nên yêu cầu báo giá chỉ bằng câu “đồng hồ nước DN100”.

Nên cung cấp đầy đủ thông tin môi chất để nhà sản xuất xác nhận cấu hình.

8. Bước 6 – Kiểm tra đường ống có luôn đầy nước hay không

Đây là điểm rất quan trọng trong hệ thống nhà máy.

Đồng hồ điện từ dạng thông thường cần điều kiện dòng chảy phù hợp với thiết kế cảm biến. Với đường ống không đầy, việc lựa chọn đồng hồ full-bore thông thường có thể không phù hợp.

Do đó cần kiểm tra:

• Ống đầy nước?
• Có nguy cơ chạy rỗng?
• Lắp trên đường ống áp lực?
• Đường ống tự chảy?
• Có vị trí cao tạo bọt khí?
• Có bể hoặc hố thu phía trước/sau?

Nếu đường ống thường xuyên không đầy

Không nên mặc định chọn một đồng hồ điện từ full-bore thông thường.

Cần xem xét giải pháp đo phù hợp với đường ống không đầy hoặc hệ thống đo lưu lượng kênh hở.

Đây là một trong những điểm có thể giúp nhà máy tránh mua sai thiết bị ngay từ đầu.

9. Bước 7 – Chọn kiểu lắp đặt

Các lựa chọn thường gặp:

Compact

Bộ chuyển đổi gắn trực tiếp trên cảm biến.

Ưu điểm:

• Gọn.
• Dễ quan sát.
• Ít dây tín hiệu.

Phù hợp khi vị trí đồng hồ dễ tiếp cận và điều kiện môi trường cho phép.

Remote

Bộ cảm biến và bộ chuyển đổi tách rời.

Phù hợp khi:

• Vị trí cảm biến khó quan sát.
• Nhiệt độ môi trường cao.
• Có yêu cầu đưa bộ hiển thị về tủ.
• Vị trí đường ống và tủ điều khiển cách xa nhau.

Không nên chọn compact hay remote chỉ theo giá. Cần xem điều kiện thực tế tại nhà máy.

10. Bước 8 – Chọn tín hiệu 4–20mA, RS485 hay Modbus

Đây là phần rất quan trọng đối với nhà máy có PLC/SCADA.

4–20mA

Phù hợp khi cần truyền:

Lưu lượng → PLC/DCS/SCADA

Ví dụ:

4 mA = 0 m³/h
20 mA = 100 m³/h

Giá trị thực tế phải được cấu hình theo range của hệ thống.

RS485 / Modbus RTU

Phù hợp khi PLC cần đọc:

• Lưu lượng tức thời.
• Tổng lưu lượng.
• Đơn vị đo.
• Trạng thái thiết bị.
• Một số thông số chẩn đoán tùy model.

Lưu ý: RS485 là giao diện truyền thông vật lý; nếu sử dụng Modbus RTU thì phải có tài liệu thanh ghi/register map của đúng model.

Không nên mua đồng hồ chỉ vì nhà bán hàng ghi “có RS485” mà chưa kiểm tra:

• Slave ID.
• Baud rate.
• Parity.
• Stop bit.
• Function code.
• Register address.
• Data type.
• Byte/word order.

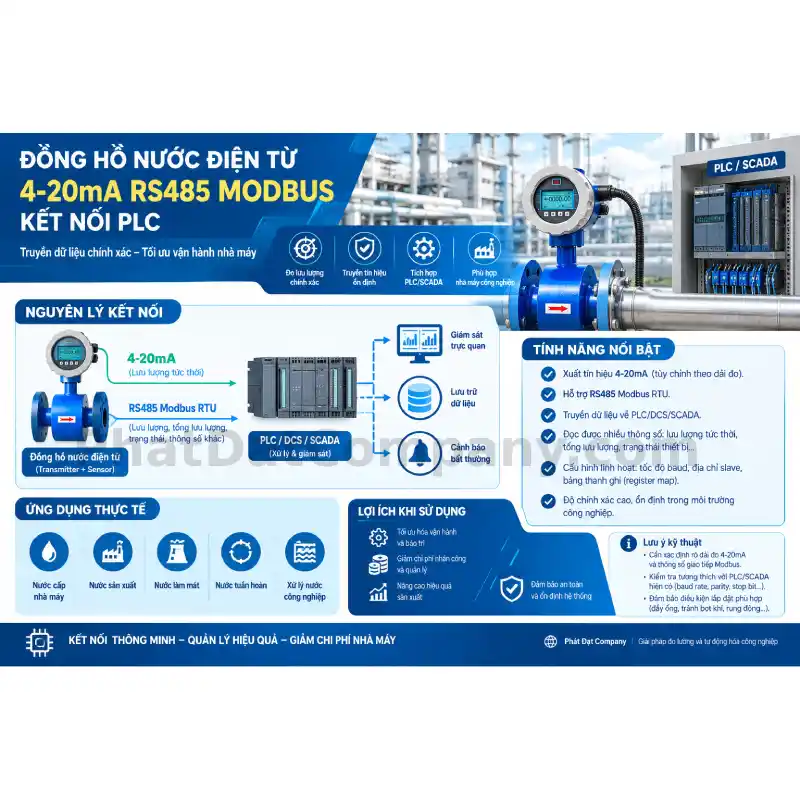

Đồng hồ nước điện từ có thể truyền tín hiệu lưu lượng về PLC/SCADA bằng 4–20mA hoặc giao tiếp số tùy cấu hình.

11. Bước 9 – Chọn cấp bảo vệ và môi trường lắp đặt

Nhà máy thường có những vị trí:

• Ngoài trời.
• Khu vực rửa nước.
• Hố van.
• Trạm bơm.
• Khu vực ẩm.
• Khu vực có bụi.
• Khu vực dễ ngập.

Do đó cần xem xét cấp bảo vệ của sensor và transmitter theo đúng cấu hình đặt hàng.

Không nên ghi đơn giản:

“Cần IP68.”

Mà nên xác định bộ phận nào cần IP68 và điều kiện lắp đặt thực tế.

12. Bảng so sánh cách chọn đồng hồ nước điện từ

13. Cách giảm chi phí khi chọn đồng hồ nước điện từ

Giảm chi phí không có nghĩa là chọn model rẻ nhất.

Cách hợp lý hơn là tối ưu đúng cấu hình.

1. Không chọn DN theo cảm tính

Có DN đường ống chưa đủ.

Phải có Qmin/Qnormal/Qmax.

2. Không chọn transmitter nhiều tính năng nếu không sử dụng

Nếu hệ thống chỉ cần:

Hiển thị + 4–20mA

thì không nhất thiết phải mua đầy đủ mọi tùy chọn truyền thông nếu nhà máy không sử dụng.

3. Nếu cần PLC, xác định ngay từ đầu

Nếu sau này mới phát sinh nhu cầu:

“Bây giờ cần thêm Modbus.”

có thể phải thay transmitter hoặc bổ sung module tùy model.

4. Chọn đúng vật liệu

Không nên chọn vật liệu đắt hơn nếu môi chất không yêu cầu.

Nhưng cũng không nên giảm vật liệu bằng cách bỏ qua tính tương thích hóa học.

5. Tối ưu kích thước khi có cơ sở kỹ thuật

Nếu nhà sản xuất xác nhận một cấu hình nhỏ hơn đáp ứng được Qmin/Qmax và điều kiện lắp đặt, đây có thể là một phương án để so sánh chi phí.

Không tự ý giảm DN chỉ để giảm giá.

14. 5 sai lầm khi chọn đồng hồ nước điện từ cho nhà máy

Sai lầm 1: Chọn đồng hồ chỉ dựa vào DN

DN100 không tự động có nghĩa là mọi hệ thống DN100 đều sử dụng cùng một cấu hình.

Cách khắc phục: cung cấp DN + Qmin + Qnormal + Qmax.

Sai lầm 2: Chỉ gửi yêu cầu “báo giá đồng hồ nước DN100”

Nhà cung cấp thiếu thông tin để lựa chọn cấu hình.

Cách khắc phục: gửi RFQ có đầy đủ thông số kỹ thuật.

Sai lầm 3: Không kiểm tra đường ống đầy nước

Nếu điều kiện dòng chảy không phù hợp với loại cảm biến, việc lựa chọn có thể sai ngay từ đầu.

Cách khắc phục: xác nhận đường ống đầy hay không đầy trong toàn bộ chế độ vận hành.

Sai lầm 4: Chỉ quan tâm giá mua

Một đồng hồ rẻ nhưng sai tín hiệu, sai vật liệu hoặc không phù hợp hệ thống PLC có thể phát sinh thêm chi phí.

Cách khắc phục: so sánh tổng cấu hình thay vì chỉ so sánh giá.

Sai lầm 5: Không xác định tín hiệu ngay từ đầu

Khách hàng mua đồng hồ xong mới hỏi:

“Có đưa RS485 về PLC được không?”

Đây là tình huống nên tránh.

Cách khắc phục: xác định ngay từ RFQ:

Display + 4–20mA + RS485 Modbus RTU

nếu đó là yêu cầu thực tế của hệ thống.

15. Kinh nghiệm kỹ thuật khi chọn đồng hồ nước điện từ

Góc nhìn từ thực tế kỹ thuật nhà máy

Khi tiếp nhận một yêu cầu đồng hồ đo lưu lượng nước công nghiệp, không nên bắt đầu bằng việc hỏi “DN bao nhiêu?” rồi báo giá ngay.

Một quy trình kỹ thuật tốt hơn là:

DN → Qmin/Qnormal/Qmax → môi chất → nhiệt độ/áp suất → điều kiện đường ống → vật liệu → tín hiệu → môi trường lắp đặt → kiểm tra cấu hình.

Đặc biệt với hệ thống nhà máy, cần xác định trước đồng hồ sẽ dùng để:

• Theo dõi lưu lượng.
• Quản lý nước cấp.
• Theo dõi nước làm mát.
• Quản lý nước sản xuất.
• Ghi nhận tổng lượng nước.
• Truyền tín hiệu về PLC/SCADA.
• Phân bổ tiêu thụ nước giữa các khu vực.

Khi mục đích sử dụng khác nhau, cấu hình cần thiết cũng có thể khác nhau.

Đây là phần nên được Phát Đạt bổ sung bằng ảnh đồng hồ thực tế, ảnh đấu dây, ảnh màn hình hiển thị, ảnh lắp đặt tại nhà máy và tài liệu kỹ thuật của model cụ thể. Google hiện đặc biệt nhấn mạnh nội dung thể hiện kinh nghiệm trực tiếp và thông tin nguyên bản thay vì chỉ tổng hợp lại nội dung trên Internet.

16. Quy trình 8 bước chọn đồng hồ nước điện từ

1. Xác định DN đường ống

        ↓

2. Xác định Qmin – Qnormal – Qmax

        ↓

3. Kiểm tra vận tốc dòng chảy

        ↓

4. Xác định loại nước + nhiệt độ + áp suất

        ↓

5. Chọn liner + điện cực

        ↓

6. Kiểm tra đường ống đầy/không đầy

        ↓

7. Chọn 4–20mA / RS485 / Modbus

        ↓

8. Kiểm tra lại toàn bộ cấu hình trước khi đặt hàng.

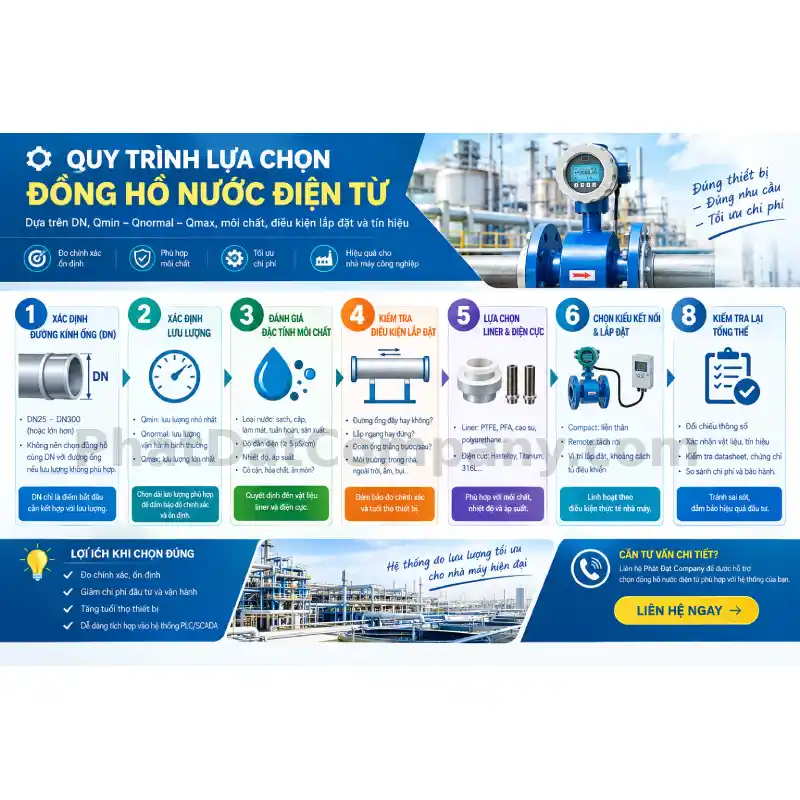

Quy trình lựa chọn đồng hồ nước điện từ dựa trên DN, Qmin–Qnormal–Qmax, môi chất, điều kiện lắp đặt và tín hiệu.

17. Khi nào nên dùng đồng hồ nước điện từ?

Nếu môi chất là nước thải công nghiệp, cần xem thêm hướng dẫn lựa chọn đồng hồ đo lưu lượng nước thải điện tử theo đặc tính nước thải và điều kiện đường ống.

18. Đồng hồ nước điện từ và mục tiêu giảm chi phí nhà máy

Một hệ thống đo lưu lượng tốt không chỉ giúp nhà máy biết:

“Hiện tại đang chảy bao nhiêu m³/h?”

Mà còn có thể phục vụ quản lý:

• Lưu lượng tức thời.
• Tổng lưu lượng.
• Tiêu thụ nước theo khu vực.
• Cân bằng nước.
• Theo dõi nước cấp.
• Theo dõi nước làm mát.
• Truyền dữ liệu về PLC/SCADA.
• Phát hiện bất thường trong quá trình vận hành.

Vì vậy, khi tính chi phí nên nhìn theo toàn bộ hệ thống đo, không chỉ giá của bản thân đồng hồ.

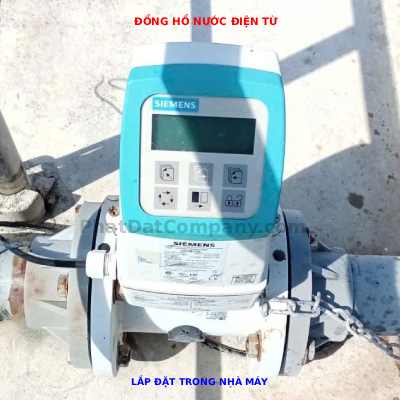

Đồng hồ nước điện từ được lắp đặt trên đường ống trong nhà máy công nghiệp.

Tham khảo bài viết tổng quan về Đồng hồ nước Siemens.

19. Phát Đạt Company

Tư vấn cấu hình đồng hồ nước điện từ theo điều kiện thực tế

Phát Đạt Company cung cấp và tư vấn thiết bị đo lưu lượng cho hệ thống nước công nghiệp, nhà máy và hệ thống điều khiển.

Khi gửi yêu cầu báo giá, khách hàng nên cung cấp:

• DN đường ống.
• Qmin/Qnormal/Qmax.
• Loại nước.
• Nhiệt độ.
• Áp suất.
• Kiểu kết nối.
• Điều kiện lắp đặt.
• Tín hiệu 4–20mA/RS485/Modbus nếu có.

Từ các thông tin này, Phát Đạt có cơ sở để đối chiếu cấu hình và làm rõ những thông số cần xác nhận với nhà sản xuất trước khi báo giá.

Quan trọng: anh chỉ nên thêm các thông tin như thương hiệu, model, chứng chỉ, dự án, ảnh giao hàng, ảnh lắp đặt… khi có tài liệu hoặc hình ảnh thực tế. Không nên thêm con số “đã cung cấp X nhà máy” nếu không có dữ liệu chứng minh.

20. Câu hỏi khách hàng thường tìm kiếm

Đồng hồ nước điện từ là gì?

Đồng hồ nước điện từ là thiết bị đo lưu lượng chất lỏng dựa trên nguyên lý cảm ứng điện từ. Thiết bị thường được sử dụng cho nước và các chất lỏng có độ dẫn điện phù hợp.

Đồng hồ nước điện từ có dùng cho nhà máy được không?

Có. Đồng hồ điện từ được sử dụng trong nhiều hệ thống nước công nghiệp như nước cấp, nước sản xuất, nước làm mát và nước tuần hoàn, với điều kiện cấu hình cảm biến phù hợp với môi chất và điều kiện vận hành.

Đường ống DN100 có bắt buộc dùng đồng hồ DN100 không?

Không nên kết luận chỉ từ DN. Cần xem thêm Qmin, Qnormal, Qmax, vận tốc dòng chảy và điều kiện lắp đặt.

Đồng hồ nước điện từ có tín hiệu 4–20mA không?

Nhiều dòng đồng hồ công nghiệp có tùy chọn hoặc cấu hình tín hiệu 4–20mA. Cần kiểm tra đúng model và transmitter khi đặt hàng.

Đồng hồ nước điện từ có kết nối RS485 không?

Một số model có RS485 và hỗ trợ Modbus RTU. Cần kiểm tra tài liệu của đúng model về baud rate, địa chỉ Slave và bảng thanh ghi.

Đồng hồ điện từ có đo được tổng lưu lượng không?

Nhiều transmitter có chức năng totalizer để theo dõi tổng lưu lượng. Cần xác nhận chức năng và cách đọc dữ liệu trên model cụ thể.

Đồng hồ điện từ có lắp được ngoài trời không?

Có thể, nhưng cần lựa chọn đúng cấp bảo vệ và cấu hình sensor/transmitter theo điều kiện môi trường thực tế.

Có thể chọn đồng hồ điện từ rẻ nhất để giảm chi phí không?

Không nên chỉ dựa vào giá mua. Cần so sánh khả năng đáp ứng lưu lượng, vật liệu, tín hiệu, điều kiện lắp đặt và yêu cầu điều khiển của nhà máy.

21. Cần chọn đồng hồ nước điện từ cho nhà máy?

Anh/chị gửi cho Phát Đạt các thông tin:

DN đường ống + Qmin/Qnormal/Qmax + loại nước + nhiệt độ + áp suất + tín hiệu cần sử dụng.

Phát Đạt sẽ dựa trên thông số thực tế để kiểm tra cấu hình đồng hồ đo lưu lượng nước điện từ phù hợp với hệ thống.

Liên hệ Phát Đạt Company để được tư vấn cấu hình và báo giá.

22. Bài viết liên quan

Giá đồng hồ nước điện tử.

Đồng hồ đo lưu lượng nước thải điện tử.

Giá đồng hồ nước thải điện từ.

Đồng hồ đo lưu lượng nước PCCC.

5 nguyên nhân đồng hồ nước điện từ sai số.

Đồng hồ nước Siemens.
