Đồng hồ đo lưu lượng nước thải điện tử là gì?

Giới thiệu chung Đồng hồ đo lưu lượng nước thải điện tử

Đồng hồ đo lưu lượng nước thải điện tử là một loại lưu lượng kế vận tốc hoặc lưu lượng kế thể tích hoạt động theo định luật cảm ứng điện từ của Faraday – định luật này nêu rằng sẽ xuất hiện điện áp khi một vật dẫn chuyển động qua từ trường. Đồng hồ đo lưu lượng nước thải điện tử chỉ có thể phát hiện lưu lượng của chất lỏng dẫn điện. Các thiết kế lưu lượng kế từ ban đầu yêu cầu độ dẫn điện của chất lỏng tối thiểu là 1-5 microsiemens trên một centimet để hoạt động. Các thiết kế mới hơn đã giảm yêu cầu đó xuống còn khoảng 0,05 đến 0,1 lần.

Đồng hồ đo lưu lượng nước thải điện tử bao gồm một ống không từ tính được lót bằng vật liệu cách điện. Một cặp cuộn dây từ được đặt như trong Hình 1 và một cặp điện cực xuyên qua ống và lớp lót của ống.

Nếu một chất lỏng dẫn điện chảy qua một ống có đường kính (D) qua mật độ từ trường (B) do các cuộn dây tạo ra, thì lượng điện áp (E) phát triển trên các điện cực - như dự đoán của định luật Faraday - sẽ tỷ lệ thuận với vận tốc (V) của chất lỏng. Vì mật độ từ trường và đường kính ống là các giá trị cố định, chúng có thể được kết hợp thành một hệ số hiệu chuẩn (K) và phương trình được rút gọn thành:

E = KV

Sự khác biệt về vận tốc tại các điểm khác nhau của cấu hình dòng chảy được bù trừ bằng một hệ số trọng số tín hiệu. Việc bù trừ cũng được thực hiện bằng cách định hình các cuộn dây từ sao cho từ thông sẽ lớn nhất tại nơi hệ số trọng số tín hiệu thấp nhất và ngược lại.

Các nhà sản xuất xác định hệ số K của từng đồng hồ đo lưu lượng nước thải điện tử bằng cách hiệu chuẩn nước của từng ống lưu lượng. Giá trị K thu được do đó có giá trị đối với bất kỳ chất lỏng dẫn điện nào khác và là tuyến tính trên toàn bộ phạm vi đồng hồ đo lưu lượng.

Cấu tạo của đồng hồ đo lưu lượng nước thải điện tử

Thân, lớp lót và đầu dò điên cực

Thân đồng hồ đo lưu lượng nước thải điện tử gồm 2 mặt bích mặt đối mặt của hai mặt. Thân và lớp lót bên trong có nhiều loại vật liệu và được sử dụng rộng rãi trong tất cả các ngành công nghiệp chế biến, bao gồm thực phẩm, dược phẩm, khai thác mỏ và kim loại.

Một số vật liệu lớp lót (đặc biệt là PFA) có thể bị hỏng khi sử dụng thanh nạy trong khi lắp đặt hoặc tháo ra khỏi đường ống. Chúng cũng có thể bị hỏng do siết quá chặt bu lông bích.  Nên có sẵn bộ bảo vệ ống lót để giúp ngăn ngừa hư hỏng như vậy.

Điện cực

Trong các ống dòng chảy thông thường, các điện cực tiếp xúc với nước.

Trong thiết kế này, các điện cực máy đo từ trường được đặt ở dưới cùng của ống (ở khoảng 1/10 đường kính ống) để vẫn được nước bao phủ. Có chế độ bù cho tác động của sóng và chế độ hiệu chuẩn được cung cấp cho hoạt động của ống đầy, không có dòng chảy (mức tĩnh) và ống đầy một phần.

Đồng hồ đo lưu lượng nước thải điện tử có 2 loại. Loại Compact và loại Remote

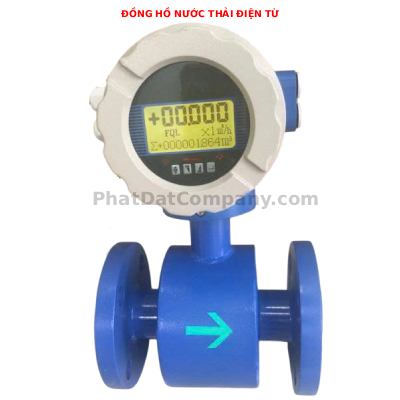

Đồng hồ đo lưu lượng nước thải điện tử

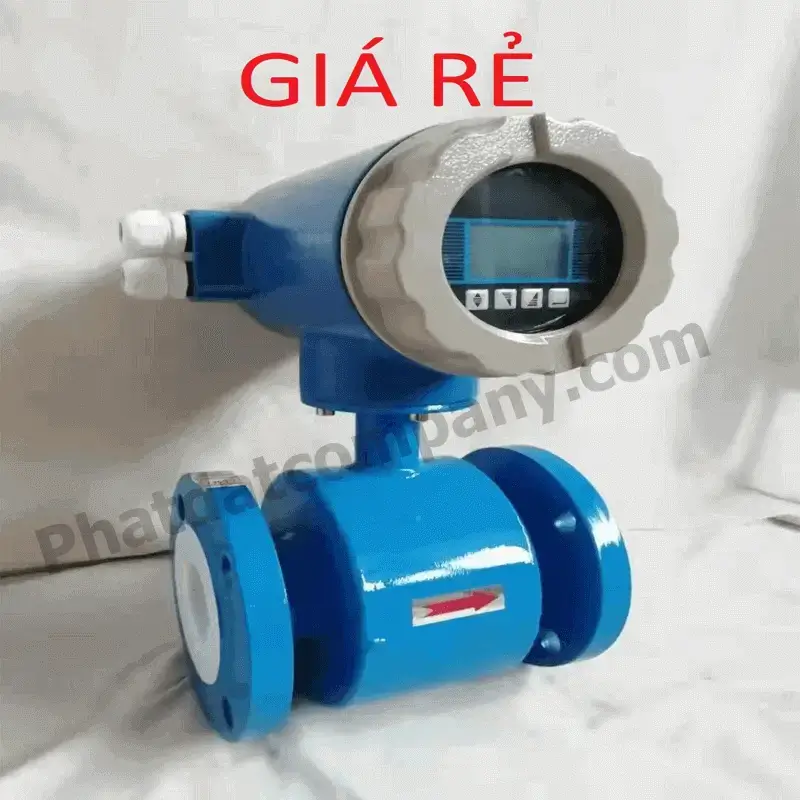

    Đồng hồ đo lưu lượng nước thải điện tử dạng Compact

    Đồng hồ đo lưu lượng nước thải điện tử dạng Remote

    Đồng hồ đo lưu lượng nước bằng siêu âm

   Đồng hồ đo nước số điện tử
Ưu điểm của việc sử dụng đồng hồ đo lưu lượng nước thải điện tử

Đồng hồ đo lưu lượng nước thải điện tử có lợi cho các công ty trong các ứng dụng đô thị, nông nghiệp, dầu khí và các ngành công nghiệp khác. Các đồng hồ này giúp các công ty hoạt động ở mức tối ưu nhất.

Độ chính xác cao

Đồng hồ đo lưu lượng nước thải điện tử có độ chính xác cao khi so sánh với các đồng hồ đo lưu lượng khác. Độ chính xác trên phạm vi lưu lượng rộng được ước tính là ±0,5% lưu lượng hoặc tốt hơn, so với độ không chính xác là ±1 đến 2 phần trăm lưu lượng của đồng hồ đo siêu âm.

Độ chính xác là tất cả khi đo các giải pháp nước, vì nó dẫn đến chi phí thấp hơn và hiệu quả cao.

Tiết kiệm chi phí

Đồng hồ đo lưu lượng nước thải điện tử là giải pháp tiết kiệm chi phí vì nhiều lý do:

Bằng cách tạo ra các phép đo cực kỳ chính xác, đồng hồ đo lưu lượng nước thải điện tử giúp giảm chi phí dư thừa.

Các phép đo không chính xác do các đồng hồ đo lưu lượng khác tạo ra có thể dẫn đến việc bán nhiều sản phẩm hơn số tiền đã trả hoặc ngược lại, quá ít sản phẩm được gửi đi, dẫn đến phí trả chậm, danh tiếng kém và các chuyến vận chuyển bổ sung.

Việc lắp đặt đơn giản và dễ dàng. Đồng hồ đo lưu lượng nước thải điện tử có thể được lắp thêm vào các hệ thống hiện có và lắp đặt mà không cần chuyển hướng dòng chảy hoặc tắt hệ thống.

Cuối cùng, việc thiếu các bộ phận chuyển động trên đồng hồ đo lưu lượng nước thải điện tử có nghĩa là chúng hầu như không cần bảo trì. Sau khi lắp đặt và vận hành, đồng hồ đo lưu lượng nước thải điện tử sẽ tiếp tục đo mà không cần thêm bất kỳ nguồn chi phí nào dành cho chúng.

Nhược điểm khi sử dụng đồng hồ đo lưu lượng nước thải điện tử

Đồng hồ đo lưu lượng nước thải điện tử không hoạt động trên các chất lỏng không dẫn điện như dầu, hơi nước hoặc khí, lưu lượng kế chênh lệch áp suất nên được sử dụng ở đây.

Đồng hồ đo lưu lượng nước thải điện tử không thể phân biệt được không khí bị cuốn vào với nước trong đường ống; do đó, bọt khí sẽ khiến Đồng hồ đo lưu lượng nước thải điện tử đọc cao. Nếu không khí bị cuốn vào không được phân tán đồng nhất mà có dạng các cục khí hoặc bọt khí lớn (kích thước của điện cực), điều này sẽ làm cho tín hiệu đầu ra bị nhiễu hoặc thậm chí làm gián đoạn tín hiệu.

Lớp phủ điện cực là một vấn đề phổ biến khác của Đồng hồ đo lưu lượng nước thải điện tử. Vật liệu tích tụ trên bề mặt bên trong của đồng hồ đo lưu lượng nước thải điện tử có thể cô lập điện cực khỏi nước trong đường ống. Điều này có thể gây mất tín hiệu hoặc lỗi đo lường. Tất nhiên, giải pháp tốt nhất là phòng ngừa.

Một phương pháp phòng ngừa khác là sử dụng các điện cực nhô vào dòng chảy để tận dụng hiệu ứng rối loạn và rửa điện cực.

Sự khác nhau của Đồng hồ đo lưu lượng nước thải điện tử và đồng hồ đo lưu lượng nước thải số cơ

Khác nhau về giá thành. Đồng hồ đo lưu lượng nước thải số cơ có giá thành thấp rất nhiều so với đồng hồ đo lưu lượng nước thải điện tử

Khác nhau về độ chính xác. Đồng hồ đo lưu lượng nước thải số cơ có sai số 3-5 % cao hơn đồng hồ đo lưu lượng nước thải điện tử là 0.5%

Khác nhau về bộ bền. Đồng hồ đo lưu lượng nước thải số cơ có độ bền kém hơn nhiều so với đồng hồ đo lưu lượng nước thải điện tử. Sau một thời gian hoạt động, bên trong thân của đồng hồ nước thải số cơ bị ăn mòn, dẫn đến nhanh hư hỏng. Ngược lại, đồng hồ đo lưu lượng nước thải điện tử có lót lớp PTFE bên trong, bảo vệ đầu dò điện cực, nên rất bền. Đồng hồ số cơ ngâm trong nước thải thời gian ngắn sẽ bị hỏng. Đồng hồ đo lưu lượng nước thải điện tử thì ngâm trong nước thải vô tư, thoải mái nhé các bạn.

Khác nhau về ứng dụng. Đồng hồ đo lưu lượng nước thải điện tử chuyên dùng cho nước thải, nước thải có nhiều cặn bẩn, rác, sợi vải, nước thải có hóa chất ăn mòn. Ngược lại, đồng hồ đo nước thải số cơ chỉ sử dụng cho nước thải đã qua xử lý và có rất ít tạp chất cặn bẩn. Có một số vị trí, nhiệt độ nước thải trên 100 độ C, thì lựa chọn duy nhất là đồng hồ đo lưu lượng nước thải điện tử. Ứng dụng ở nhiệt cao này, không phù hợp cho đồng hồ đo lưu lượng loại cơ.

Khác nhau về vị trí lắp đặt. Tùy vào qui định của mỗi Ban quản lý khu công nghiệp. Nếu họ yêu cầu lắp đồng hồ đo lưu lượng nước thải số cơ thì các bạn có thể mua loại đồng hồ này để tiết kiệm chi phí cho nhà máy. Tuy nhiên có khu công nghiệp họ yêu cầu lắp đặt đồng hồ đo lưu lượng nước thải số điện tử thì bạn nên mua theo yêu cầu của họ

Ứng dụng của Đồng hồ đo lưu lượng nước thải điện tử

Đồng hồ đo lưu lượng nước thải điện tử được lắp đặt tại một vị trí trong khu công nghiệp. Các ngành công nghiệp phổ biến sử dụng lưu lượng kế điện từ bao gồm:

Nông nghiệp và thủy lợi

Việc đo lưu lượng nước chính xác là rất quan trọng trong nông nghiệp và thủy lợi, đặc biệt là khi có khí hậu khắc nghiệt hoặc thay đổi.

Việc lựa chọn lưu lượng kế từ để đo lưu lượng tưới tiêu là một lựa chọn ít bảo trì, đáp ứng các tiêu chuẩn của ngành và đã được tin cậy trong nhiều thập kỷ.

Nước thải

Thời gian hoạt động cao là rất quan trọng khi quản lý nước thải. Đồng hồ đo lưu lượng nước thải điện tử rất tuyệt vời trong trường hợp này, vì việc bảo trì và sửa chữa rất hiếm và việc lắp đặt không tạo ra thời gian chết đáng kể.

Đồng hồ đo lưu lượng chất lượng cao cũng sẽ hoạt động trong điều kiện nhiệt độ khắc nghiệt, do đó khí hậu sẽ không gây ra tình trạng ngừng hoạt động.

Nước uống

Quản lý chi phí là ưu tiên hàng đầu đối với các công ty xử lý nước uống. Đồng hồ đo lưu lượng nước điện tử tối ưu hóa khả năng kiểm soát lưu lượng và cắt giảm chi phí bằng cách giữ cho các chỉ số chính xác nhất có thể. Chúng cũng có thể đạt được chứng nhận NSF-61, đảm bảo an toàn cho các ứng dụng nước uống.

Nước làm mát

Nước làm mát là một thành phần cực kỳ quan trọng đối với các ngành công nghiệp điện, công nghiệp và sản xuất. Đồng hồ đo lưu lượng nước điên từ đáp ứng các yêu cầu của ngành về độ chính xác và đáp ứng kỳ vọng của người vận hành về độ bền.

Công nghiệp

Các ứng dụng công nghiệp thường yêu cầu các công cụ bền và có thể chịu được áp suất cao.

Đồng hồ đo lưu lượng điện tử chất lượng cao chịu được mục đích sử dụng trong công nghiệp, yêu cầu bảo trì tối thiểu và đủ điều kiện để phân loại cho các khu vực nguy hiểm, khiến chúng trở thành lựa chọn yêu thích của các kỹ sư trong lĩnh vực công nghiệp.

Lựa chọn đồng hồ đo lưu lượng nước thải điện tử như thế nào

Có một số điểm cần lưu ý khi các bạn chọn đồng hồ đo lưu lượng nước thải điện tử:

Chi phí: Đồng hồ đo lưu lượng nước thải điện tử có nhiều mức giá khác nhau, nhưng nhìn chung, bạn càng chi nhiều tiền thì độ chính xác càng cao. Độ chính xác đó sẽ trở thành lợi nhuận trong những năm tới.

Ứng dụng: Loại chất lỏng, nhiệt độ chất lỏng, phạm vi lưu lượng và áp suất sẽ giúp xác định loại đồng hồ đo lưu lượng điện từ nào sẽ hoạt động tốt nhất.

Độ chính xác và phạm vi: Một số đồng hồ đo có thể cung cấp độ chính xác cao hơn những đồng hồ khác. Đảm bảo bạn chọn đồng hồ đo cung cấp mức độ chính xác cần thiết cho doanh nghiệp của bạn. Độ giảm lưu lượng hoặc phạm vi lưu lượng của đồng hồ đo là một cân nhắc quan trọng khác khi chọn đồng hồ đo lưu lượng nước thải điện tử.

Dễ lắp đặt: đồng hồ đo lưu lượng nước thải điện tử tốt nhất cho từng dự án sẽ khác nhau tùy thuộc vào kích thước và vị trí đường ống. Ví dụ, đồng hồ đo kiểu lắp mặt bích có thể hoạt động tốt nhất với các đường ống có kích thước nhỏ hơn, trong khi đồng hồ đo kiểu lắp insert có thể là lựa chọn tiết kiệm chi phí cho các dự án lớn hơn.

Câu hỏi 1: Các yếu tố cần cân nhắc khi lựa chọn đồng hồ đo lưu lượng nước thải điện tử là gì?

Lưu lượng nước được đo ? Lưu lượng tối đa, Lưu lượng tối thiểu ?

Áp suất làm việc tối đa ?

Nhiệt độ tối đa, Nhiệt độ tối thiểu ?

Lưu lượng nước được đo phải dẫn điện, độ dẫn điện ＞ 5μS/cm.

Xác nhận xem có áp suất âm trong đường ống  hay không.

Câu hỏi 2: Độ chính xác của đồng hồ đo lưu lượng nước thải điện tử là bao nhiêu?

Độ chính xác của đồng hồ đo lưu lượng nước thải điện tử là +- 0.25 đến 0.5 %

Câu hỏi 3: Lưu lượng thấp nhất của đồng hồ đo lưu lượng nước thải điện tử được đo là bao nhiêu?

Giới hạn dưới của lưu lượng kế là 0,5m/s. Không nên sử dụng đồng hồ đo lưu lượng nước thải điện tử dưới giá trị này

Câu hỏi 4: đồng hồ đo lưu lượng nước thải điện tử chạy bằng pin hoạt động trong bao lâu?

Đồng hồ đo lưu lượng nước thải điện tử chạy bằng pin thường có thể hoạt động trong 5~6 năm theo mặc định trong môi trường chuẩn. Tuy nhiên, độ ẩm và nhiệt độ tại chỗ lắp đặt có thể ảnh hưởng đến thời gian cung cấp điện.

Câu hỏi 5: đồng hồ đo lưu lượng nước thải điện tử có hỗ trợ bộ chuyển đổi tín hiệu áp suất hoặc bộ chuyển đổi tín hiệu nhiệt độ  không?

Đồng hồ đo lưu lượng nước thải điện tử có đầu nối phát hiện áp suất có thể được sử dụng với bộ chuyển đổi tín hiệu áp suất. Giá trị áp suất có thể được đọc trực tiếp trên màn hình hiển thị của lưu lượng kế.

Đo nhiệt độ cần có phương pháp bên ngoài. Nếu sử dụng bộ chuyển đổi tín hiệu nhiệt độ , sẽ xảy ra nhiễu loạn, ảnh hưởng đến trường dòng chảy.

Câu hỏi 6: Có loại Đồng hồ đo lưu lượng nước thải điện tử chống cháy nổ không?

Chỉ có loại lưu lượng kế điện từ tích hợp Compact mới có phiên bản chống cháy nổ. Loại Remote không đáp ứng được yêu cầu chống cháy nổ.

Lắp đặt đồng hồ đo lưu lượng nước thải điện tử

Có một số lưu ý cần ghi nhớ khi lắp đồng hồ đo lưu lượng nước thải điện tử.

Bất kể đồng hồ đo lưu lượng nào được chọn, một trong những yếu tố quan trọng nhất là vị trí được chọn cho cảm biến. Đó phải là khu vực có lưu lượng đầy đủ nước và ít nhiễu nhất. Các yêu cầu về nối đất được thảo luận trong phần tiếp theo cũng rất quan trọng để lắp đồng hồ tối ưu.

Đồng hồ đo lưu lượng nước thải điện tử phải luôn đầy chất lỏng. Do đó, vị trí thích hợp cho đồng hồ đo lưu lượng từ là theo đường dòng chảy thẳng đứng hướng lên trên. Có thể lắp đặt theo đường ngang nếu đoạn ống ở điểm thấp và nếu điện cực không ở đầu ống. Điều này ngăn không cho không khí tiếp xúc với điện cực. Khi chất lỏng trong đường ống là bùn nhão và đồng hồ đo lưu lượng nước thải điện tử được lắp đặt ở điểm thấp, cần tháo đồng hồ ra trong thời gian dài ngừng hoạt động để chất rắn không lắng xuống và bám vào bên trong.

Đồng hồ đo lưu lượng nước thải điện tử yêu cầu 5xDN đường kính ống thẳng ở đầu vào và 2xDN đường kính ở đầu ra để duy trì độ chính xác và giảm thiểu hao mòn lớp lót. Có sẵn các bộ bảo vệ ống lót để bảo vệ cạnh trước của ống lót khỏi tác động mài mòn của chất lỏng trong đường ống.

Yêu cầu về nối đất đồng hồ đo lưu lượng nước thải điện tử.

Thực hiện theo hướng dẫn nối đất đồng hồ đo lưu lượng là rất quan trọng để đảm bảo kết quả đọc chính xác.

Nguyên nhân là do nước chạy qua các đường ống mang theo tĩnh điện riêng có thể gây nhiễu cho kết quả đọc của đồng hồ. Hướng dẫn có thể khác nhau tùy thuộc vào đồng hồ đo lưu lượng được sử dụng cũng như hệ thống đường ống tại chỗ.

Sơ đồ lắp đặt của Đồng hồ đo lưu lượng nước thải điện tử

Những thách thức khi sử dụng đồng hồ đo lưu lượng nước thải điện tử.

Đồng hồ đo lưu lượng nước thải điện tử mang lại nhiều lợi ích cho các công ty sản xuất hoặc quản lý chất lỏng gốc nước. Chúng ta hãy thảo luận về một số thách thức phổ biến khi sử dụng đồng hồ đo lưu lượng mag và cách khắc phục những thách thức đó.

Yêu cầu lớp lót riêng

Một thách thức phổ biến của đồng hồ đo lưu lượng nước thải điện tử.xảy ra với đồng hồ đo ống lưu lượng yêu cầu sử dụng lớp lót riêng. Lớp lót này có thể tách khỏi đồng hồ trong một số trường hợp, có thể cần bảo trì. Cách tốt nhất để tránh vấn đề này là chỉ cần chọn đồng hồ đo lưu lượng không có lớp lót riêng.

Bong bóng khí có thể làm sai lệch kết quả đọc

Một thách thức khác có thể ảnh hưởng đến độ chính xác của kết quả đọc là bong bóng khí lấp đầy đường ống. Vì cảm biến đồng hồ đo lưu lượng nước thải điện tử rất nhạy nên bong bóng khí có thể làm sai lệch kết quả đọc. Có thể tránh được vấn đề này bằng cách đảm bảo nước lấp đầy hoàn toàn đường ống. Lắp đặt cảm biến ở các góc được đề xuất trong hướng dẫn lắp đặt sẽ loại bỏ nguy cơ bong bóng.

Hãy nhớ rằng để đồng hồ đo lưu lượng nước thải điện tử đo chính xác, chất lỏng phải là chất lỏng gốc nước. Chúng sẽ không hoạt động chính xác trên chất lỏng không dẫn điện, bao gồm dầu, hơi nước hoặc khí. Thật không may, những chất lỏng này sẽ cần được đo bằng một loại đồng hồ đo khác.

Bảo trì đồng hồ đo lưu lượng nước thải điện tử

Cách bảo trì đồng hồ đo lưu lượng nước thải điện tử, bảo dưỡng có một phương pháp đặc biệt cần chú ý, không chỉ có thể khiến đồng hồ đo lưu lượng nước thải điện tử phát huy tác dụng lớn hơn mà còn có thể kéo dài tuổi thọ nhất định.

Đồng hồ đo lưu lượng nước thải điện tử nên tránh xa các vật thể sắt từ và thiết bị có trường điện từ mạnh càng xa càng tốt (như động cơ lớn, máy biến áp lớn, v.v.), để không ảnh hưởng đến từ trường làm việc và tín hiệu lưu lượng của cảm biến. Bộ chuyển đổi cảm biến giữa đường tín hiệu lưu lượng và đường kích thích. Tuy nhiên, phân tích các bộ phận bị hỏng trong sự cố sét đánh cho thấy hầu hết điện áp cao cảm ứng và dòng điện đột biến gây ra sự cố đều được đưa vào từ đường dây cung cấp điện trong phòng điều khiển và có một số ít cách khác. Vì đồng hồ đo lưu lượng nước thải điện tử chứa chất rắn lơ lửng trong đường ống hoặc vật bẩn nhiều hơn nhiều so với các lưu lượng kế khác, nên khả năng xảy ra lỗi lớp bám dính thành bên trong tương đối cao.

Đồng hồ đo lưu lượng nước thải điện tử hiện đang được sử dụng trong sản xuất công nghiệp, thông qua đồng hồ đo lưu lượng nước thải điện tử chúng ta có thể đo chất lượng của môi trường, lưu lượng và các dữ liệu khác để phân tích xem quy trình sản xuất có bình thường hay không. Trong môi trường công nghiệp, đồng hồ đo lưu lượng điện tử thường được sử dụng trong một số phép đo có lưu chất ăn mòn, vì vậy trong quá trình sử dụng cần phải thường xuyên bảo dưỡng, để đảm bảo hoạt động bình thường của nó.

Khi đồng hồ đo lưu lượng nước thải điện tử được cấp điện.Sau khi đưa vào vận hành một thời gian. Đặc biệt đối với sự tích tụ, dễ gây ô nhiễm điện cực, giàu chất lỏng rắn không làm sạch, trong giai đoạn đầu vận hành nên kiểm tra nhiều hơn, để xác định chu kỳ kiểm tra bình thường.

Sau khi tắt lưu lượng kế điện từ, trước tiên cần đo điện trở giữa các điện cực, sau đó ngắt kết nối tín hiệu giữa cảm biến và bộ chuyển đổi, để xác định xem dụng cụ đo có nằm trong phạm vi do nhà sản xuất chỉ định sau khi điền đầy chất lỏng hay không. Giá trị điện trở đo được phải được ghi lại và lưu lại, có thể dùng làm cơ sở để đánh giá lỗi của cảm biến đồng hồ đo lưu lượng điện tử trong tương lai.

Một số câu hỏi của khách về các lỗi thường gặp của đồng hồ đo lưu lượng nước thải điện tử

1. Tại sao giá trị đồng hồ đo lưu lượng nước thải điện tử thay đổi khi đường ống rỗng không có nước ?

Cách kiểm tra và xử lý: Kiểm tra xem đã nối đất đồng hồ đo lưu lượng nước thải điện tử chưa. Nếu quên, các bạn có thể đấu dây nối đất

Kiểm tra nước trong đường ống

Có hơi ẩm hoặc hơi nước trong đường ống (do chênh lệch nhiệt độ, tồn tại trong thời gian ngắn) bám vào các điện cực và làm giảm điện trở

Kiểm tra xem điện cực có bị ăn mòn không

Biện pháp xử lý: Kiểm tra xem chức năng báo động đường ống rỗng có được bật không. Bạn có thể cài đặt giá trị điện trở trong hàng lưu lượng xuống dưới ngưỡng.

2. Tại sao giá trị thu được từ đồng hồ đo điện từ qua tín hiệu dòng điện 4-20mA không khớp với giá trị hiển thị trên đồng hồ đo lưu lượng?

Cách kiểm tra và xử lý: Sử dụng đồng hồ để đo lại tín hiệu đầu ra.

Hiệu chuẩn tự động điểm 0, phần mềm nhận ra 0m³/giây tương ứng với 4mA.

Trên thực tế, đầu ra 4-20mA đôi khi có thể gây ra lỗi ở phần đếm giá trị tổng cộng của đồng hồ đo lưu lượng. Vì vậy nên chọn tín hiệu RS485 hoặc xung.

3. Tại sao tốc độ dòng chảy sau khi qua đồng hồ đo lưu lượng nước thải điện tử hiển thị bị lệch so với giá trị lưu lượng ước tính tại chỗ?

Cách kiểm tra và xử lý:

Về mặt lý thuyết, độ chính xác của lưu lượng kế điện từ nằm trong phạm vi 1,5%.

Kiểm tra xem nhiều thiết bị tại công trường, sóng siêu âm và rôto thủy tinh (sai số 20%~30%) có nằm trên cùng một đường ống hay không. Trước tiên, hãy so sánh lỗi hiển thị tức thời, sau đó so sánh lỗi của giá trị tổng cộng. Có thể giải quyết vấn đề này bằng cách hiệu chuẩn đồng hồ đo lưu lượng tại công trường.

Cách khác là: So sánh các phép tính lý thuyết.

Thêm một cách nữa là: Nếu có máy bơm nước tại công trường, thì không thể sử dụng lưu lượng định mức của máy bơm để tính toán. Vì thực tế không thể đạt được lưu lượng định mức nên cần có bộ biến tần để giảm độ lệch lưu lượng định mức của máy bơm xuống còn 10%.

4. Tại sao tổng giá trị nước thay đổi lớn sau khi lắp đặt đồng hồ đo lưu lượng nước thải điện tử

Cách kiểm tra và xử lý:

Lắp đặt đồng hồ lưu lượng có ở điểm cao và có ma sát bong bóng khí bên trong đường ống hay  không.

Đường ống có rung không.

Nối đất, kiểm tra xem có bất kỳ sự can thiệp nào tại công trường không.

Có ở trạng thái tự chảy, không có áp suất và không khí không?

Vị trí lắp đặt máy bơm và đồng hồ đo lưu lượng nước thải.

5. Tại sao lưu lượng tức thời của đồng hồ đo lưu lượng nước thải điện tử bị giảm một nửa hoặc quá nhỏ?

Cách kiểm tra và xử lý:

Tình huống này thường gặp ở loại đồng hồ đo lưu lượng nước thải điện tử dạng remote . Nguyên nhân của sự cố như sau:

Do lỗi đấu dây, bạn có thể kiểm tra xem đấu dây có đúng không thông

Thao tác cài đặt sai khiến chế độ kích thích thay đổi.

Kiểm tra xem cài đặt hệ số cảm biến có bị thay đổi không.

6. Những tác động của việc sử dụng đồng hồ đo lưu lượng nước thải điện tử trong môi trường nhiệt độ thấp hoặc cao là gì?

Lớp lót giãn nở khi nóng và co lại khi lạnh, và các điện cực dễ bị rò rỉ.

Đồng hồ đo lưu lượng nước thải điện tử loại tích hợp Compact sẽ khiến hơi nước được tạo ra trên thành bên trong của sản phẩm và mạch đi kèm sẽ ảnh hưởng đến hiệu suất điện. Tình huống này sẽ khiến tín hiệu bị ngắt kết nối, điện trở cách điện giữa mạch và vỏ giảm hoặc thậm chí là đoản mạch.

Khi sử dụng ở nhiệt độ thấp hoặc nhiệt độ cao trên 100 độ, các bạn nên chọn đồng hồ đo lưu lượng nước thải điện tử loại Remote

7. Lý do tại sao màn hình của đồng hồ đo lưu lượng nước thải điện tử không sáng hoặc không hiển thị?

Cách kiểm tra và xử lý:

Trước tiên, hãy kiểm tra chế độ cung cấp điện của thiết bị. Không thể sử dụng 24v và 220v cùng lúc. Kiểm tra xem dây nguồn có được kết nối với đúng chưa. Kiểm tra xem cáp hiển thị có bình thường không. Cáp được bảo vệ chống kết nối ngược và kết nối sai, và sẽ không bị hỏng nếu mạch bị hỏng.

Kiểm tra  ampe của nguồn điện cung cấp . Đồng hồ đo lưu lượng nước thải điện tử tiêu thụ một lượng điện năng lớn. Nếu có nhiều thiết bị, có thể không thể sử dụng cùng nhau.

Trong quá trình vận chuyển, bên trong đồng hồ đo lưu lượng nước thải điện tử bị lỏng.

8. Lý do và giải pháp cho lỗi không giao tiếp RS485 của đồng hồ đo lưu lượng nước thải điện tử

Cách kiểm tra và xử lý:

Lựa chọn của khách hàng có đúng không và đầu ra có giao tiếp RS485 không ?

Kiểm tra cài đặt tham số 485, địa chỉ, tốc độ truyền, v.v.

Kiểm tra xem hệ thống dây 485 có đúng không, chân MFE600E 1 và 3, chân MFE600Z TXR + và TXR -, và kiểm tra xem mô-đun giao tiếp 485 có bị lỏng không.

Kiểm tra cáp 485, không thể sử dụng cáp mạng. Yêu cầu đường kính dây: 0,5mm² hoặc 0,2mm²

9. Làm thế nào để giải quyết vấn đề không có tín hiệu đầu ra từ đồng hồ đo lưu lượng nước thải điện tử?

Cách kiểm tra và xử lý:

Kiểm tra xem điện áp của từng kênh đầu ra của bo nguồn có bình thường không;

Kết nối cáp đúng cách ?

Kiểm tra hướng dòng nước và nước trong đường ống có đầy không;

Kiểm tra xem có bụi bẩn hoặc cặn bám vào điện cực không và vệ sinh thường xuyên.

10. Tín hiệu đầu ra của đồng hồ đo lưu lượng nước thải điện tử bị dao động, nguyên nhân và giải pháp có thể là gì?

Cách kiểm tra và xử lý:

Kiểm tra xem có nguồn nhiễu như thiết bị điện lớn hoặc máy hàn trong môi trường hoạt động của thiết bị không.

Đảm bảo nước trong đường ống đầy hoặc bọt khí lắng xuống.

Kiểm tra xem đường ống có rung không và gia cố đồng hồ đo lưu lượng nước thải điện tử nếu cần.

11. Giải pháp cho vấn đề giá trị đo lưu lượng của đồng hồ đo lưu lượng nước thải điện tử không khớp với giá trị thực tế

Cách kiểm tra và xử lý :

Kiểm tra xem nối đất có tốt không;

Đảm bảo lưu lượng nước được đo trong đường ống cao hơn giới hạn lưu lượng tối thiểu;

Kiểm tra xem kết nối cáp tín hiệu và hiệu suất cách điện của cáp có còn nguyên vẹn không;

Cài đặt lại giá trị cài đặt bộ chuyển đổi và xác minh giá trị điểm 0 và giá trị toàn thang đo của bộ chuyển đổi.

Giá của Đồng hồ đo lưu lượng nước thải điện tử khoảng bao nhiêu

DN15 – DN50  giá khoảng từ 8.500.000 – 21.000.000 đ/c

DN65   giá khoảng từ 14.000.000 đ  - 27.000.000 đ/c

DN80   giá khoảng từ 15.000.000 đ  - 28.000.000 đ/c

DN100   giá khoảng từ 16.000.000 đ  - 29.000.000 đ/c

DN125   giá khoảng từ 19.000.000 đ  - 37.000.000 đ/c

DN150   giá khoảng từ 20.000.000 đ  - 45.000.000 đ/c

Giá có thể thay đổi theo từng thời điểm. Câc bạn nên liên lạc với Phòng Kinh doanh Công ty Phát Đạt để được cập nhật giá chính xác và nhanh nhất

Mua đồng hồ đo lưu lượng nước thải điện tử ở đâu ?

Các bạn có thể xem hàng và mua trực tiếp tại văn phòng Công ty Phát Đạt. Địa chỉ 41F/96/18 Đường Đặng Thùy Trâm, P13, Q Bình Thạnh, HCM.

Các bạn ở xa thì Phát Đạt có thể giao đồng hồ đo lưu lượng nước thải điện tử bằng chành xe, cpn Viettel.

Hỗ trợ giải đáp thắc mắc về cách lắp đặt, cách cài đặt thông số kỹ thuật của Đồng hồ đo lưu lượng nước thải điện tử.

Các bạn có thể liên lạc 24/7 vào số điện thoại 0989286139 Mr Đỉnh
