1. Giới thiệu chung về đồng hồ đo áp suất thủy lực (Hydraulic Pressure Gauge)
Đồng hồ đo áp suất thủy lực (Hydraulic Gauge) là thiết bị cơ khí chuyên dùng để đo áp suất cao, thường từ 0–100 bar, 0–250 bar, 0–400 bar, 0–600 bar, thậm chí 0–1000 bar trong các hệ thống thủy lực công nghiệp. Tham khảo thêm Đồng hồ áp suất thủy lực 1000 bar, có kiểm định của Quatest 3. Khác với đồng hồ áp suất khí nén hoặc áp suất nước thông thường, đồng hồ đo áp suất thủy lực yêu cầu:
Độ bền cơ học rất cao
Chịu rung động – shock pressure mạnh
Chịu môi trường dầu thủy lực, dầu HLP 32/46/68
Độ chính xác cao
Tuổi thọ dài khi làm việc liên tục
Hệ thống thủy lực hoạt động ở áp rất cao, nhiều nhà máy hoạt động 16–24 giờ/ngày. Vì vậy, đồng hồ đo áp suất thủy lực đóng vai trò quan trọng nhất để:
Theo dõi áp suất thực tế
Điều chỉnh van an toàn
Cảnh báo quá áp
Kiểm tra bơm thủy lực có hoạt động đúng tải
Giúp kỹ thuật bảo trì xác định nhanh lỗi
Nếu đồng hồ sai số hoặc hư hỏng → hệ thống thủy lực sẽ dễ dẫn đến bể ống, cháy bơm, hư seal, gây thiệt hại lớn.
Đồng hồ đo áp suất thủy lực

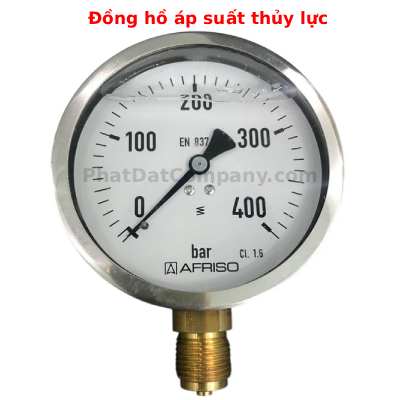

Đồng hồ áp suất thủy lực
Đồng hồ áp suất thủy lực dùng cho máy ép thủy lực, hệ thống thủy lực áp suất cao.
2. Tại sao hệ thống thủy lực buộc phải dùng đồng hồ đo áp suất chuyên dụng?
Hệ thống thủy lực sử dụng dầu nén áp để truyền động. Dầu gần như không thể nén, nên bất kỳ sự thay đổi nhỏ đều dẫn tới áp lực lớn. Do đó đồng hồ áp suất thủy lực phải:
2.1. Chịu được áp suất rất cao
Thủy lực thường 160 bar, 250 bar, 320 bar, 400 bar
Một số máy ép, máy đùn, máy thủy lực nặng: 700–1000 bar
→ Đồng hồ phải có Case thép – Inox, Bourdon Tube chất lượng cao, kính cường lực.
2.2. Chịu rung động liên tục
Máy bơm thủy lực khi chạy gây rung → nếu dùng đồng hồ thường, kim sẽ rung mạnh và nhanh hỏng.
→ Vì vậy đồng hồ dầu (Oil-filled / Glycerin gauge) luôn được sử dụng. Lớp dầu giúp:
Giảm rung
Tăng độ bền
Đọc số ổn định
Bảo vệ kim – bánh răng
2.3. Chịu dầu thủy lực và hóa chất
Dầu thủy lực HLP có tính ăn mòn nhẹ → nếu ống bourdon hoặc ren kết nối kém chất lượng, đồng hồ nhanh hỏng.
Đồng hồ đo áp suất thủy lực
3. Cấu tạo đồng hồ đo áp suất thủy lực
Một đồng hồ áp suất thủy lực tiêu chuẩn gồm:
Vỏ (Case)
Thép, Inox, hoặc thép mạ niken
Chịu rung – chống va đập
Ống Bourdon (Bourdon Tube)
Chất liệu: Brass, SS304, SS316
Dạng chữ C hoặc xoắn
Biến dạng theo áp suất
Bánh răng truyền động (Movement)
Thép hoặc Inox
Truyền chuyển động đến kim chỉ
Kim chỉ (Pointer)
Nhôm hoặc Inox
Hiển thị giá trị đo
Mặt số (Dial)
In rõ nét
Thang đo đơn vị bar – psi – MPa
Kính (Window)
Kính cường lực hoặc Polycarbonate
Dầu làm đầy (Glycerin) – đối với loại oil-filled
Giảm rung động
Bảo vệ cơ cấu bên trong
Đầu kết nối (Connection)
1/4” – 1/2”, ren NPT/BSP/G
4. Nguyên lý hoạt động của đồng hồ đo áp suất thủy lực
Nguyên lý dựa trên độ biến dạng đàn hồi của ống Bourdon. Khi dầu thủy lực tác động vào ống bourdon:
Áp suất làm ống giãn ra
Ống giãn → kéo theo cơ cấu bánh răng
Bánh răng quay → kim chuyển động
Kim chỉ đúng giá trị áp suất trên mặt số
Đồng hồ hoạt động hoàn toàn cơ khí, không cần điện.
Đồng hồ đo áp suất thủy lực
5. Phân loại đồng hồ đo áp suất thủy lực
5.1. Phân loại theo dải đo
0–100 bar
0–160 bar
0–250 bar
0–400 bar
0–600 bar
0–1000 bar
5.2. Phân loại theo vật liệu
Thân thép mạ niken + Bourdon đồng
Full inox 304
Full inox 316 (chuyên ngành dầu khí – hóa chất)
5.3. Phân loại theo chất làm đầy
Loại khô (Dry gauge)
Loại dầu glycerin (Oil-filled gauge – dùng phổ biến nhất cho thủy lực)
5.4. Phân loại theo kết nối
Gắn đứng (Back mount)
Gắn dưới (Bottom mount)
Ren 1/4”, 3/8”, 1/2” BSP/NPT
Đồng hồ đo áp suất thủy lực
6. Ứng dụng của đồng hồ đo áp suất thủy lực
Đồng hồ áp suất thủy lực được sử dụng rộng rãi trong:
Máy ép thủy lực
Máy nâng – ben thủy lực
Hệ thống thủy lực nhà máy xi măng
Máy phun – máy ép nhựa
Hệ thống thủy lực dầu HLP của nhà máy thép
Máy đột dập – máy CNC
Hệ thống bơm piston – bơm cánh gạt
Máy thủy lực công nghiệp nặng
Đồng hồ đo áp suất thủy lực
Trong khi đồng hồ đo áp suất thủy lực được thiết kế cho môi trường dầu và áp cao, các hệ thống hơi nóng nhiệt độ cao như nồi hơi công nghiệp lại yêu cầu loại chuyên dụng có siphon và vật liệu chịu nhiệt. Tham khảo thêm đồng hồ đo áp suất nồi hơi 380°C để hiểu rõ cấu tạo và cách lựa chọn cho hệ steam.
7. Tiêu chí chọn đồng hồ đo áp suất thủy lực đúng tiêu chuẩn kỹ thuật
7.1. Chọn đúng dải đo – theo nguyên tắc 1/2 – 3/4
Ví dụ hệ thống làm việc 150 bar → nên chọn đồng hồ 0–250 bar.
Không chọn đồng hồ 0–160 bar vì:
Khi áp gần mức max → ống bourdon nhanh mỏi → sai số tăng
7.2. Chọn loại có dầu (glycerin)
Hệ thủy lực rung rất mạnh → phải dùng oil-filled gauge.
7.3. Chọn vật liệu phù hợp
Môi trường bình thường → thép + bourdon đồng
Nhà máy hóa chất → inox 304
Dầu bẩn – hóa chất mạnh → inox 316
7.4. Chọn chuẩn ren
1/4” BSP/NPT là phổ biến nhất
Sai ren → rò dầu → nguy hiểm
7.5. Chọn thương hiệu uy tín
AFRISO – WIKA – Emco – Wise – MHA – STIKO là các hãng có chuẩn EN 837-1, đảm bảo độ chính xác cao.
Phát Đạt Company cung cấp đồng hồ thủy lực chuẩn:
Đầy đủ CO – CQ
Hàng có sẵn
Giao hàng 24h
8. Dấu hiệu đồng hồ đo áp suất thủy lực bị hư
8.1. Kim không lên áp
→ Vỡ ống bourdon hoặc kẹt dầu
8.2. Kim rung mạnh – nhảy số
→ Không dùng loại có glycerin
8.3. Chảy dầu ở mặt kính
→ O-ring lão hóa
8.4. Sai số lớn khi đo
→ Bộ bánh răng mòn do làm việc quá tải
8.5. Mờ mặt kính do hơi nước
→ Môi trường nóng → tụ hơi
9. Nguyên nhân làm đồng hồ thủy lực nhanh hỏng
Áp suất vượt ngưỡng thang đo
Rung động mạnh → không dùng loại oil-filled
Dầu thủy lực bẩn gây tắc bourdon
Nhiệt độ cao quá mức
Lắp ở vị trí sai, bị va đập
10. Cách kéo dài tuổi thọ đồng hồ áp suất thủy lực
Chọn thang đo lớn hơn áp thực tế 30–50%
Sử dụng van kim (snubber) giảm rung
Dùng đồng hồ glycerin oil-filled
Định kỳ vệ sinh đường dầu
Không để đồng hồ chịu shock áp đột ngột
11. Thương hiệu đồng hồ đo áp suất thủy lực chất lượng cao – Phát Đạt Company phân phối
11.1. AFRISO – Đức (Khuyên dùng)
Độ bền cao
Mặt kính dày
Dầu glycerin chuẩn
Kim rất ổn định
Được nhiều nhà máy lớn sử dụng
11.2. WIKA – Đức
Độ chính xác cao, phù hợp môi trường khắc nghiệt.
11.3. Wise – Hàn Quốc
Giá tốt – hiệu năng cao.
12. Lý do 99% khách hàng nhà máy chọn mua tại Phát Đạt Company
Có sẵn hàng 24/7 – Giao nhanh trong ngày
Giá cạnh tranh
Hình ảnh thật lắp đặt trong nhà máy
Có kỹ sư hỗ trợ lựa chọn đúng loại
Đủ size, đủ thang đo
Bảo hành 12 tháng
Xuất VAT đầy đủ
13. Hướng dẫn lắp đặt đồng hồ áp suất thủy lực đúng chuẩn
Xác định vị trí đo thuận tiện
Gắn van khóa đồng hồ để dễ thay thế
Sử dụng băng tan hoặc keo ren chịu dầu
Không siết quá lực → vỡ ren
Điều áp chậm để tránh shock áp
14. Hướng dẫn kiểm tra và bảo trì định kỳ
Kiểm tra kim có đứng ở vị trí zero không
Kiểm tra rò dầu tại ren
Kiểm tra mặt kính có nứt không
Vệ sinh bề mặt và đồng hồ mỗi 1–2 tháng
Hiệu chuẩn 1 năm/lần
