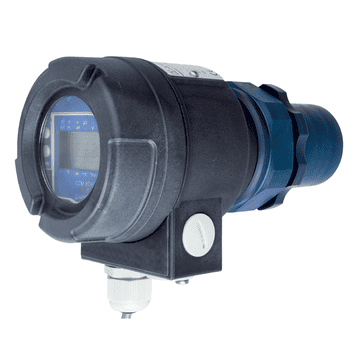

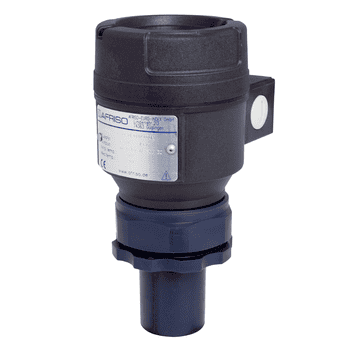

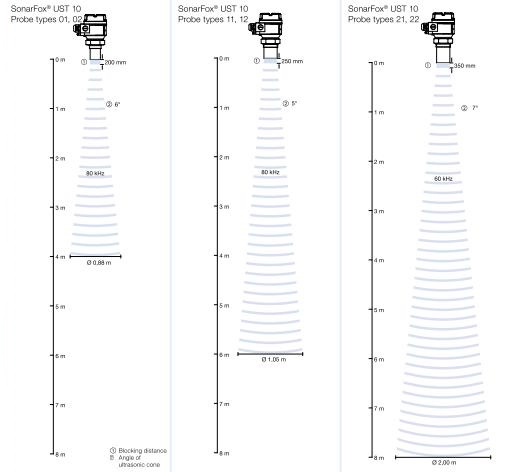

Đo lưu lượng bằng sóng siêu âm Đo mức bằng sóng siêu âm Đo mức nước nước thải bằng sóng siêu âm Cảm biến siêu âm đo mức nước Bộ đo mức chất lỏng bằng sóng siêu âm đo mức chất rắn bằng sóng siêu âm SonarFoxUST 10 Nhà sản xuất AFRISO xuất xứ CH LB Đức giá siêu tốt Với kinh nghiệm gần 150 năm trong việc chế tạo sản xuất Thiết bị đo mức dầu thiết bị đo mức chất lỏng đo mức chất rắn bằng công nghệ sóng siêu âm hoặc bằng phao bằng que đo Ultrasonic transmitter SonarFoxⓇUST 10 là bộ cảm biến đo mức chất lỏng, đo mức chất rắn bằng sóng siêu âm Tính chất của sóng siêu âm để xác định mức độ làm đầy Nó sẽ phát ra một sóng siêu âm được phản xạ bởi các vật thể trong hình nón của âm thanh Thời gian cần để nhận được tín hiệu siêu âm phản xạ là thước đo khoảng cách Mức điền vào bồn có thể được tính toán thông qua vị trí cài đặt đã xác định Loại mật độ và nhiệt độ của chất lỏng không ảnh hưởng đến phép đo Yêu cầu duy nhất là bề mặt phản xạ phù hợp Bề mặt khuếch tán âm thanh Như bọt hoặc bề mặt không đồng đều không phù hợp hoặc để kiểm tra riêng biệt tùy thuộc vào ứng dụng Bề mặt trung bình không ảnh hưởng đến phép đo.

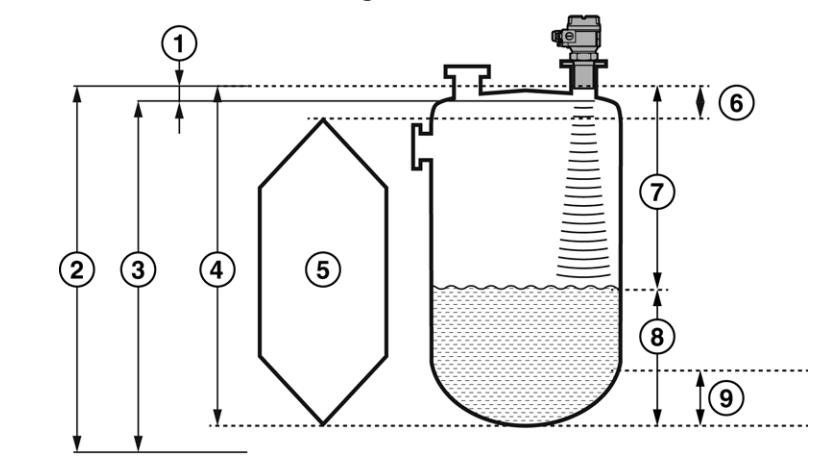

Khái niệm cơ bản và các yếu tố

1 Khoảng cách đo tối thiểu x m ( P05)
2 Khoảng cách đo tối đa của thiết bị x m
3 Phạm vi đo tối đa của thiết bị
4 Khoảng cách đo tối đa của ứng dụng H
5 Phạm vi đo được lập trình của ứng dụng
6 Giá trị được lập trình là 05 giá trị mặc định của P05
7 Khoảng cách đo
8 LEV mức tính toán, VOL khối lượng tính toán

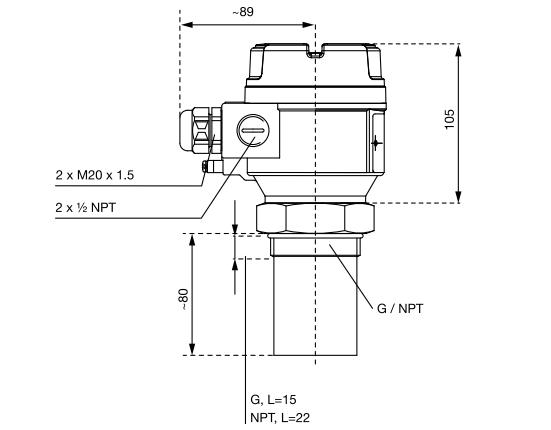

Kích thước Bộ đo mức chất lỏng bằng sóng siêu âm SonarFoxUST 10

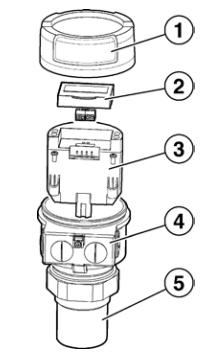

Cấu tạo  Bộ đo mức chất lỏng bằng sóng siêu âm SonarFoxUST 10



1 Nắp

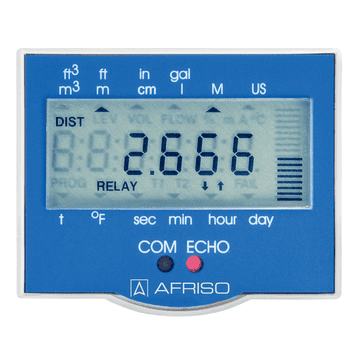

2 Màn hình hiển thị
3 Bo mạch điện tử
4 Vỏ
5 Đầu dò

Lợi ích Đo mức không cần tiếp xúc với môi trường đo Dễ lắp đặt bảo trì Tính toán tích hợp với đơn vị đo Rơle chuyển mạch tùy chọn cho chức năng tiếp xúc mức hoặc lưu lượng Có bộ hiển thị số điện tử tích hợp ( option ) Khoảng cách đo từ 0.2 to 8m Nhiệt độ của lưu chất  từ -25°C to 90°C Độ chính xác:  0.2 % khoảng cách đo cộng với 0.05% phạm vi Nguồn cấp 24 VDC Dòng điện ra ( output)  4-20mA

Ứng dụng
Dùng để đo mức liên tục, không tiếp xúc với lưu chất. Lý tưởng cho việc đo mức chất lỏng và chất rắn.
Thông số kỹ thuật:
Technische Daten
Messbereich
Max. 8.000 mm
Messgenauigkeit
0,25 %
Temperatureinsatzbereich
Umgebung: -25/+70 °C
Medium:     -30/+90 °C
Prozessdruck
0,5/3 bar
Versorgungsspannung
4–20 mA, 2 Leiter (12–36 V)

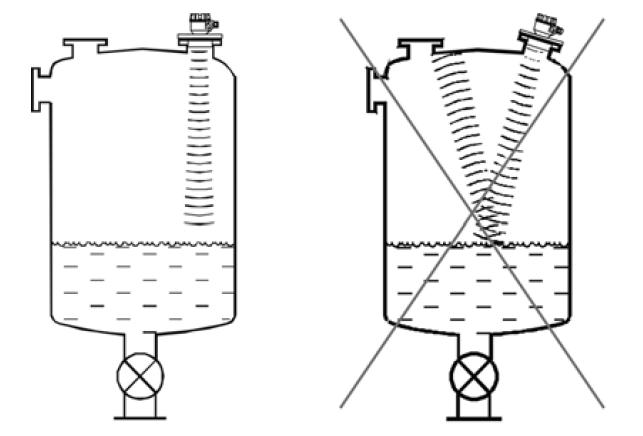

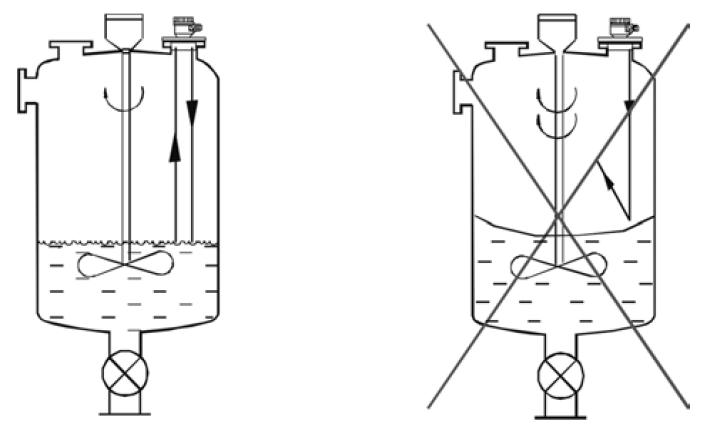

Vị trí lắp đặt Bộ đo mức chất lỏng bằng sóng siêu âm SonarFoxUST 10
